50升容量双臂Z型混合搅拌设备结构

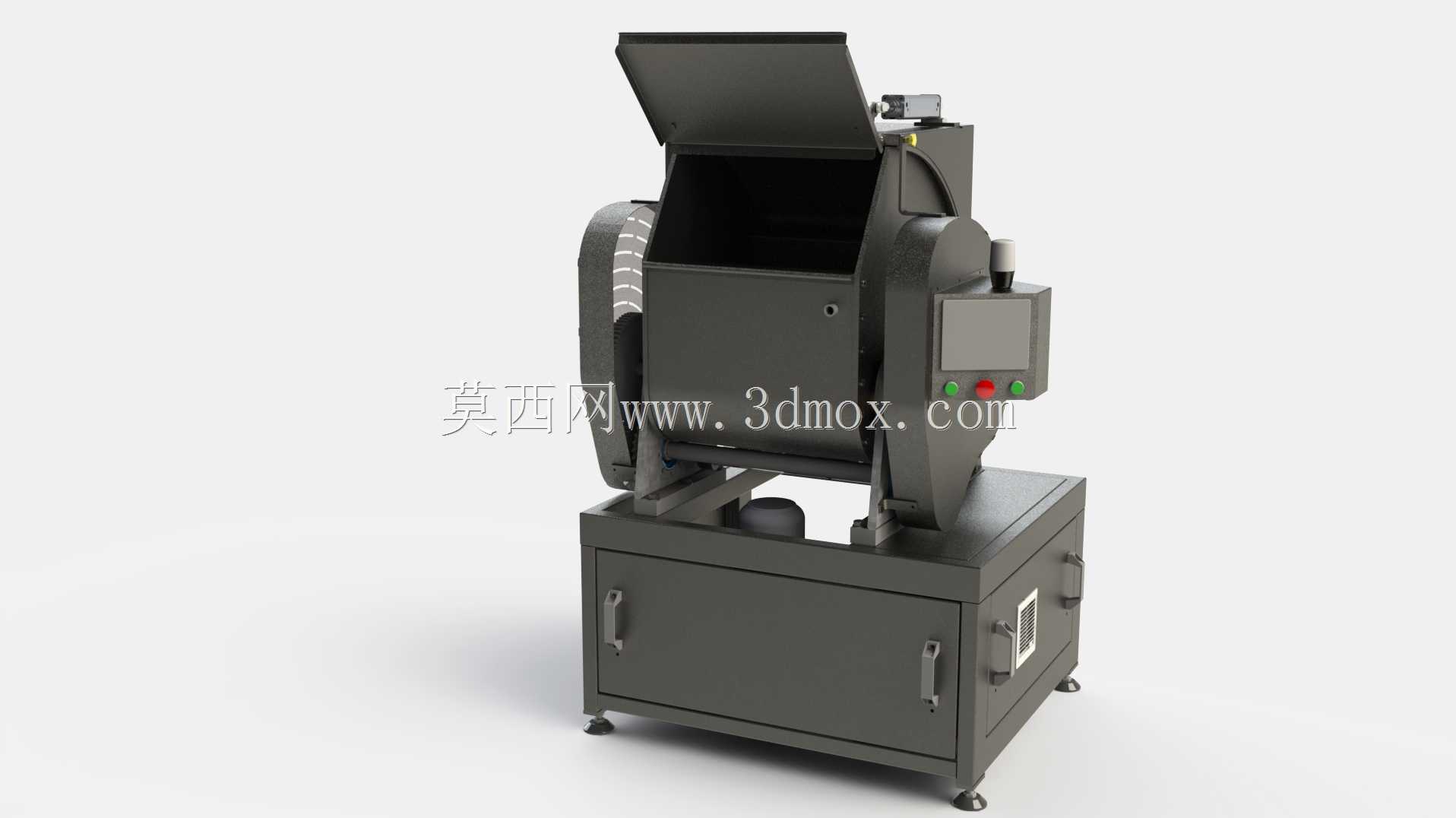

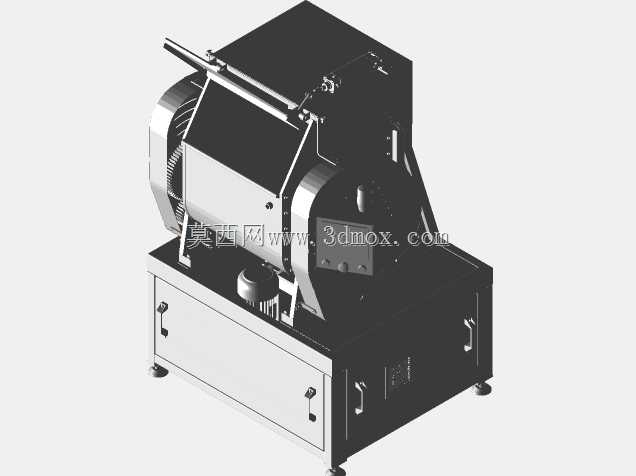

　　这款双臂Z型混合设备，核心针对50升额定处理容积的物料混合作业场景设计，在食品添加剂预混、改性塑料共混、医药粉体匀化、精细化工配料等小批量多批次的生产环节中应用广泛，尤其适配粘度偏高、易抱团结块的粉粒体、膏糊状物料的均匀混合工序，能有效规避普通螺带混合存在的搅拌死角问题，保障不同组分物料的混合均匀度偏差控制在工艺允许范围内。从结构设计逻辑来看，设备采用上下分体式布局，下部为集成式柜体基座，既承担整机承重功能，也预留了驱动组件、电控元件的安装空间，基座底部配置可调式支撑脚，可在安装时根据地面平整度调节整机水平度，避免设备运行过程中因重心偏移产生异常振动，基座侧面设置带锁扣的检修柜门，方便后期对内部传动部件做润滑维护、故障排查，

　　无需拆解整机主体结构即可完成常规维保操作。上部的混合腔采用翻转式上盖结构，上盖配备开合助力结构，操作人员无需借助额外辅助工具即可轻松开启上盖完成投料作业，闭合后上盖与腔体结合面设置密封结构，可防止混合过程中粉体物料外溢，也能避免外界杂质落入混合腔污染物料。混合腔两侧配置Z型搅拌臂，双臂采用差速反向转动的设计逻辑，转动过程中Z型臂的曲面结构会持续对物料产生剪切、翻折、对流作用，让不同密度、不同粒径的物料在腔体内持续做三维方向的位移，不会出现轻组分物料浮于上层、重组分沉于底部的分层问题，相比普通单轴搅拌设备，混合效率可提升四成左右，且混合后的物料均匀度一致性更好。设备操作侧配置嵌入式人机交互面板，面板旁集成启动、停止、急停实体按钮，

　　急停按钮采用醒目的红色蘑菇头设计，触发后可瞬间切断设备动力输出，应对突发异常工况时能快速停机保障操作安全，面板可设置混合时长、搅拌转速等工艺参数，适配不同物料的混合工艺要求。腔体侧方设置观察视窗，可在设备运行过程中直观查看内部物料的混合状态，无需停机开盖即可判断混合进度，减少无效开盖操作带来的物料污染与工时浪费。从安装边界来看，设备整体采用立式紧凑布局，占地面积仅需1.2平方米左右，对生产车间的空间要求较低，无需做特殊的地基加固处理，普通硬化地面即可满足安装承重要求，设备进料口高度适配人工站立投料的操作高度，出料口位置可对接标准物料周转桶，混合完成后可通过腔体翻转结构实现快速卸料，腔体内壁与搅拌臂均采用圆弧过渡设计，无卫生死角，

　　方便换产时做清洁处理，符合多品种小批量生产场景下的快速换产需求。在传动结构设计上，驱动组件与搅拌轴之间采用减速机构直连的传动方式，传动链路短、动力损耗小，运行过程中传动噪音控制在75分贝以内，不会对车间作业环境造成过大的噪音影响，设备整体做全封闭防护设计，所有传动转动部件均内置在柜体与腔体护罩内部，避免操作人员误触转动部件引发安全事故。针对不同物料的特性，搅拌臂与腔体内壁的间隙控制在3毫米以内，既可以避免搅拌过程中物料卡滞在臂与壁的间隙中造成设备过载，也能减少腔壁粘附的物料残留，提升物料利用率。设备的电控系统全部集成在下部柜体内部，布线采用线槽规整排布，强弱电分离布局，减少电磁信号干扰，保障设备长时间连续运行的稳定性，柜体侧面设置散热通风口，通风口配备防尘滤网，可阻挡车间内的粉尘进入柜体内部沉积在电控元件上，降低元件过热短路的故障概率。
