多喷嘴巧克力装饰加工设备结构设计

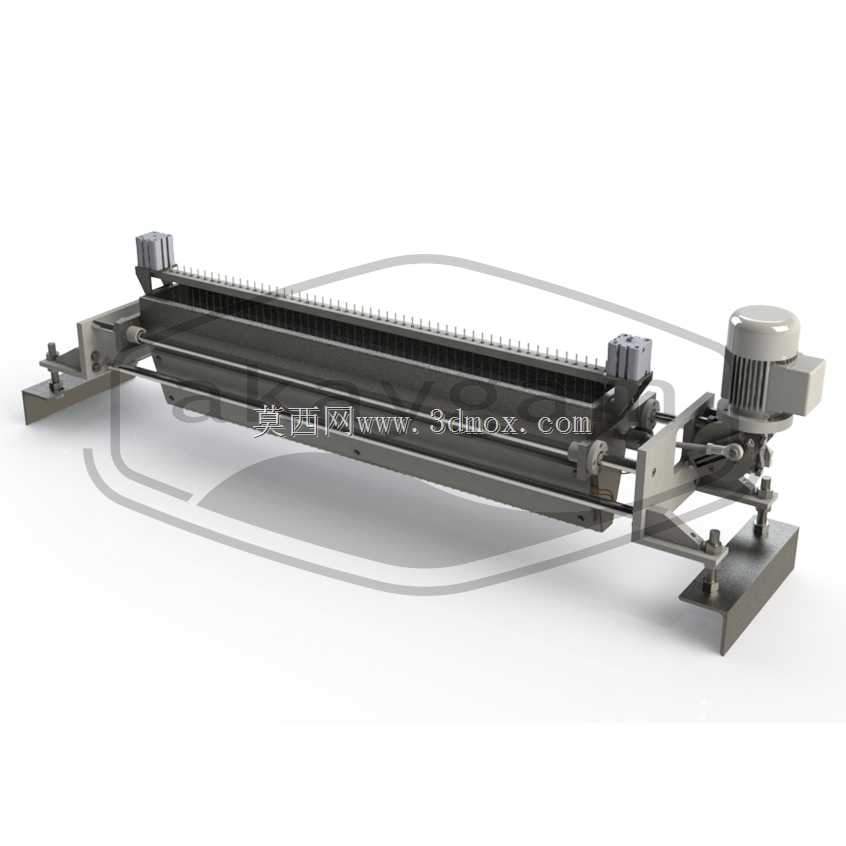

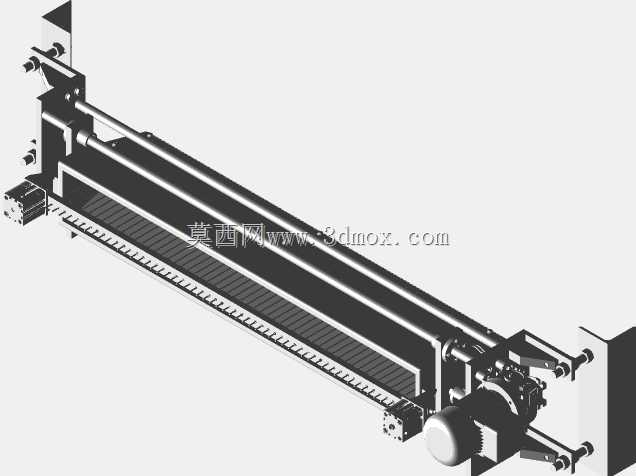

　　这款带56个喷嘴的巧克力装饰设备，主要面向烘焙食品、巧克力制品的连续化生产线配套使用，常见于巧克力涂层饼干、花式巧克力排块、注心甜点的表面装饰工序，可在输送线连续送料的过程中，完成巧克力酱的均匀淋涂、条纹装饰、点阵布酱等多种装饰作业，替代传统人工裱花的低效率作业模式，适配食品加工厂的规模化量产需求。从结构设计逻辑来看，设备整体采用卧式长条形布局，核心的喷嘴阵列沿设备长度方向等距排布，每个喷嘴的出料口径、出料压力均可独立微调，可根据不同产品的装饰需求，调整单嘴出料量，实现粗细线条、疏密点阵的不同装饰效果，避免出现出料不均、酱体断流的问题。设备的驱动端采用侧置电机布局，通过连杆机构带动喷嘴架做小幅往复横移，在产品表面形成规律的波浪纹、

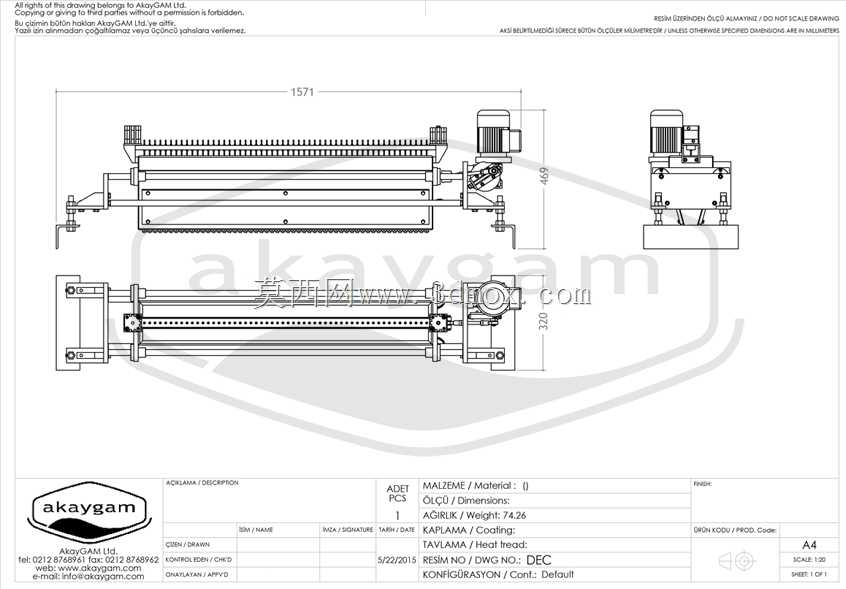

　　交叉纹装饰效果，横移动程可通过调整连杆偏心距实现无级调节，适配不同宽度的产品输送线。设备的进料端设置有恒温储料腔，腔体夹层通有循环温水，可维持巧克力酱的恒定工作温度，避免酱体因温度降低凝固堵塞喷嘴，储料腔与每个喷嘴之间通过独立的流道连通，流道内壁做镜面抛光处理，减少酱体残留，便于生产结束后的清洗作业，符合食品加工设备的卫生设计要求。安装边界方面，设备整体采用两端支撑的安装结构，底部设置有可调节高度的支撑脚架，可直接架设在现有食品输送线的上方，支撑脚的调节行程可覆盖常规输送线的高度差，无需对现有生产线做大规模改造即可完成加装；设备的长度方向尺寸与喷嘴阵列长度匹配，可适配宽度在600mm以内的产品输送线，

　　两端的驱动组件与调节机构均外置在喷嘴阵列的外侧，不会占用输送线上方的作业空间，也不会与输送线上的产品、工装发生干涉。从功能特性来看，设备的喷嘴采用快拆式结构，无需工具即可快速拆下单个喷嘴进行疏通或更换，日常维护效率较高；设备的横移驱动与酱体输送采用独立控制逻辑，可单独开启酱体输送完成固定点阵的淋涂作业，也可同时开启横移驱动完成条纹装饰，适配不同品类产品的加工需求。设计过程中，针对巧克力酱的流体特性，对流道的转角、喷嘴的出口锥度做了专门优化，减少酱体在流道内的滞留死角，避免长期使用后出现酱体焦化、变质的问题，所有与食品接触的部件均采用食品级不锈钢材质，满足食品加工的卫生安全要求。设备的整体机架采用型材焊接后做表面抛光处理，无卫生死角，

　　外部的传动部件均设置有透明防护罩，既可以观察传动部件的运行状态，也可以避免生产过程中杂质落入食品或传动机构中，符合食品生产车间的安全规范。在实际选型适配时，可根据生产线的运行速度调整喷嘴的出料压力与横移频率，保证在不同输送速度下，装饰图案的一致性，避免出现图案拉伸、堆叠的问题；设备的进料口预留有标准快装接口，可直接对接工厂的巧克力酱供料系统，也可搭配自带的储料桶完成小批量多品类的生产作业，适配不同规模的食品生产场景。
