食品产线格兰诺拉麦片托盘存取输送设备

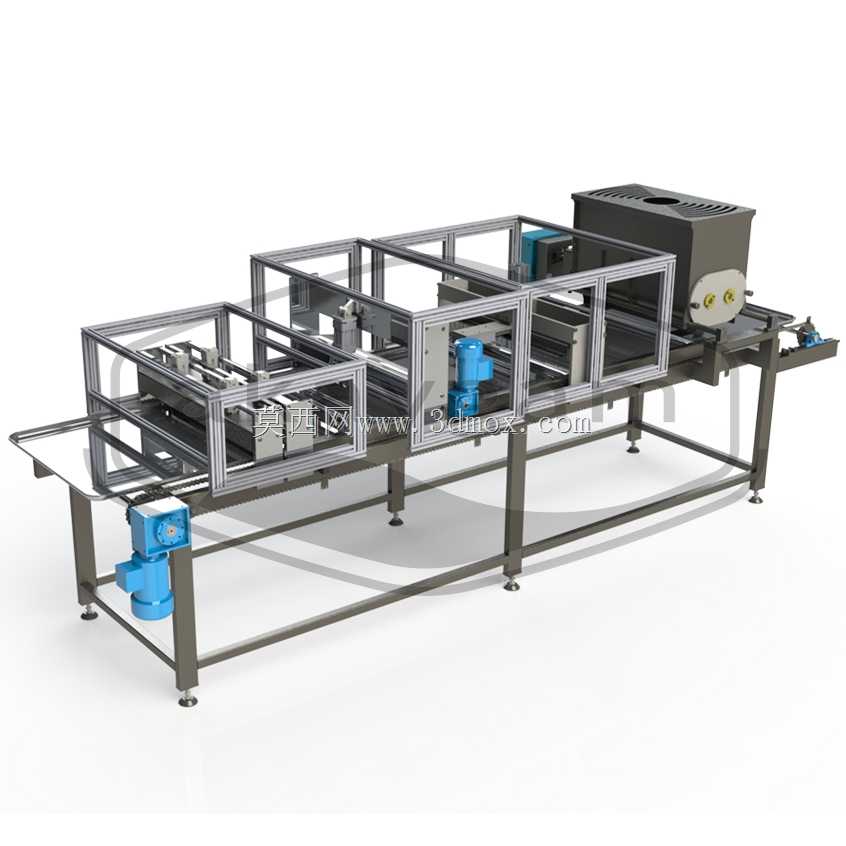

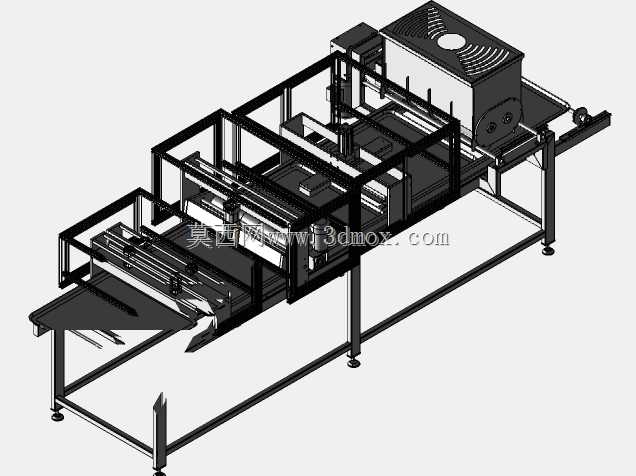

　　这套设备主要面向即食谷物麦片生产车间的后段工序，适配格兰诺拉麦片经烘烤、混合、冷却后的托盘周转存取需求，在烘焙类休闲食品的连续化产线中，承担半成品托盘的暂存、工位间转运、上下料衔接的作用，解决人工搬运堆叠托盘带来的效率波动、物料磕碰碎裂、工位节拍不匹配的问题。设备整体采用分段式铝型材框架搭建，底部支撑腿搭配可调脚杯，可适配车间地面±15mm的平整度误差，安装时无需额外预埋地脚，整体占地长度约3.2米，宽度约1.4米，设备主体操作面高度为0.85米，符合人工站立操作的人机工程学尺寸，上部防护框架最高点距地面1.6米，不会遮挡车间顶部的照明与消防管线，两侧预留0.6米的操作维护通道即可满足日常巡检、故障排查的空间需求。从功能逻辑上看，

　　设备的装卸货端保留人工操作工位，托盘的卸载动作由操作人员完成，适配前端冷却工段出料节拍波动的特性——当前段出料速度较快时，设备可临时缓存最多6个标准烘焙托盘，避免物料堆积在冷却线出口；当前段出料间隙较长时，缓存位的托盘可依次输送至下料工位，保证后续包装工段的连续供料，不会出现断料待工的情况。输送单元采用侧边链轮驱动的平皮带结构，皮带表面做防滑哑光处理，避免带油的烘焙托盘在输送过程中出现滑移偏位，驱动端配置减速电机，输送速度可在0.1m/s-0.3m/s区间无级调整，可根据不同批次麦片的结块特性、冷却程度匹配对应的输送节奏，减少托盘启停过程中的震动，避免麦片碎块从托盘边缘洒落。设备的防护框架采用透明亚克力板做半封闭围挡，

　　仅在上下料工位预留操作开口，既可以阻挡车间环境中的浮尘落在待加工麦片表面，满足食品生产的卫生管控要求，也能避免操作人员误触运行中的输送构件，降低安全风险，围挡采用快拆式压条固定，日常清洁时可快速拆卸清洗，无卫生清洁死角。在设计思路上，这套设备优先考虑食品产线的易维护、易清洁需求，所有与物料托盘接触的构件均采用304不锈钢材质或食品级输送皮带，框架铝型材的槽口全部采用密封胶条填充，避免食物残渣、灰尘积存在型材槽内滋生细菌；驱动电机全部布置在设备框架的外侧下部，与输送工作面做物理隔离，防止电机运行产生的油污、碎屑掉落到托盘内，电机安装位预留张紧调节余量，日常维护时无需拆解主体框架即可完成皮带张紧、电机更换的操作。

　　设备的托盘定位采用侧边导向条结构，导向条间距可根据所用托盘的实际宽度做±50mm的调整，适配不同规格的烘焙托盘使用，无需更换定制工装，换产调整时间可控制在15分钟以内，适配多品种小批量的麦片生产需求。存取工位设置简易的托盘到位检测结构，当托盘到达人工取料位时，输送机构自动暂停，待操作人员取走托盘后自动启动输送下一个托盘，无需额外配置复杂的电控系统，降低设备的故障点，同时也减少了设备的采购与维护成本，适合中小型食品加工企业的产线升级改造使用。设备的支腿底部配置橡胶减震垫，可吸收电机运行、托盘放置时产生的震动，避免震动传递到车间地面影响周边精密计量设备的运行精度，整体框架的拼接采用标准工业铝型材连接件，无需焊接加工，设备到场后可快速组装调试，组装过程无需专用大型工装，两名操作人员半天即可完成整机的安装调试工作。
