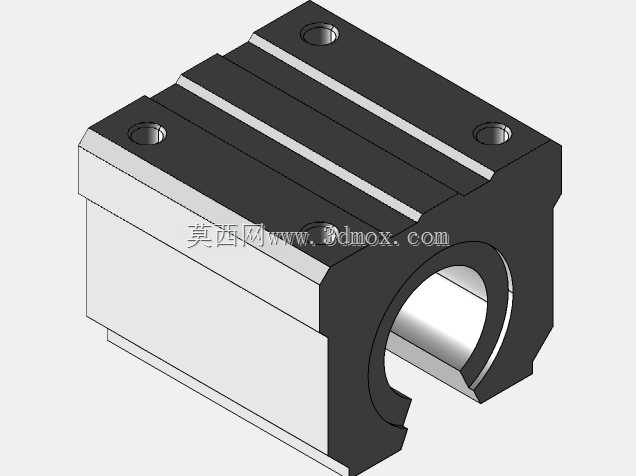

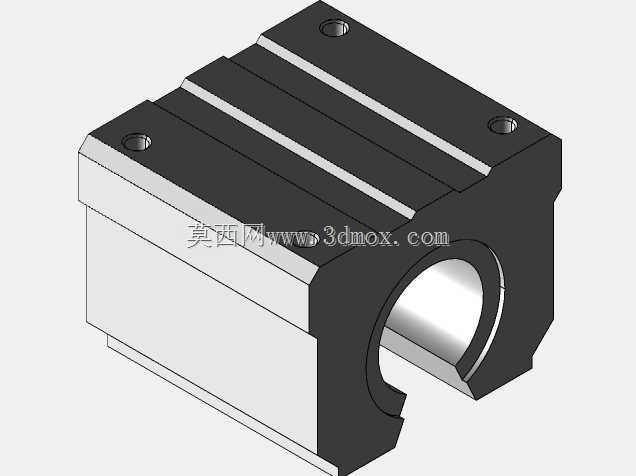

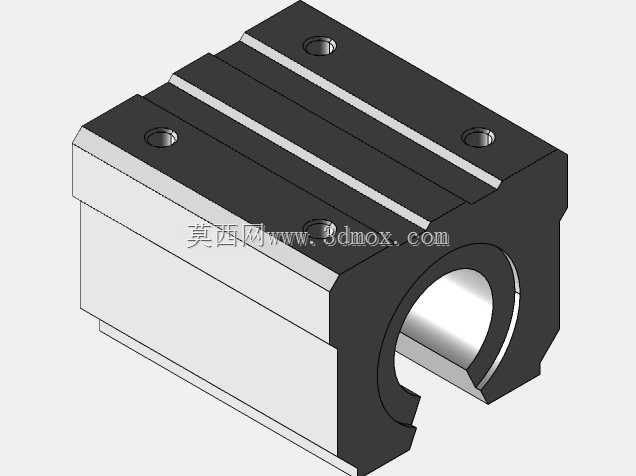

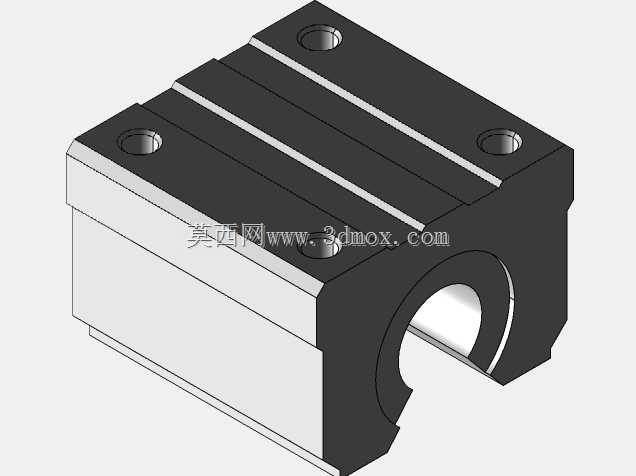

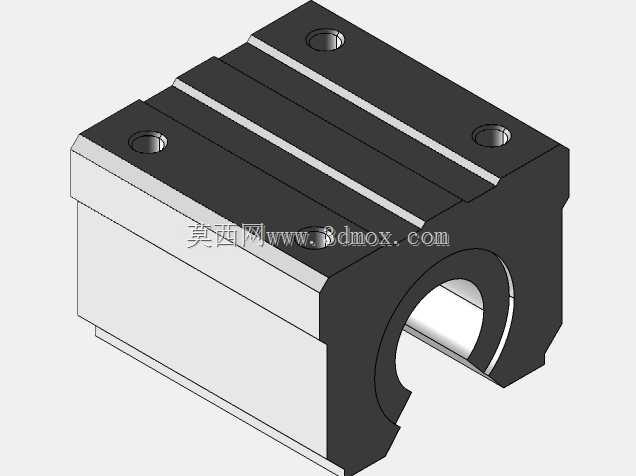

SBR系列开口型箱式直线滑块轴承结构

　　做非标设备设计快十二年，经手的直线传动部件选型没有一千也有八百，SBR系列的开口箱式滑块是我做轻载自动化设备时绕不开的常用件，这次建模的10到50毫米规格区间，刚好覆盖了桌面级数控设备到中型输送线的绝大多数应用场景。先从实际落地的场景说，小规格10、12毫米的滑块，我早年做桌面级点胶机、小型激光雕刻机的X轴导向时用得最多，这类设备负载轻，行程大多在500毫米以内，对导向精度的要求在0.1毫米级，用SBR滑块搭配同规格圆柱光轴，成本比方形滚珠直线导轨低近六成，安装调试的难度也小很多——光轴靠两端的支撑座固定就行，不需要像方轨那样逐段打表校准安装面的直线度，小厂的装配工半天就能把三轴的导向部分装完，后期维护也简单，定期擦干净光轴表面抹点润滑脂就能用，哪怕车间里有少量切削液、粉尘溅到上面，开口式的结构也不容易卡滞，比密封要求高的方轨耐造太多。20到30毫米的中规格滑块，是我做小型输送线、工装夹具移位机构、自动上下料机械手水平臂的常用选型，这类场景负载大多在5到20公斤，运行速度不超过1米每秒，SBR滑块的铝制外壳本身重量轻，运动惯量小，搭配普通的步进电机就能驱动，不会因为滑块自重过大给电机造成额外负载。之前做过一款PCB板插件线的平移机构，一开始选了25规格的方轨，后来因为车间环境里有焊锡烟尘和助焊剂残留，方轨的滚珠滚道三个月就出现了磨损卡滞，换成同规格的SBR开口滑块之后，连续用了两年多都没出问题，

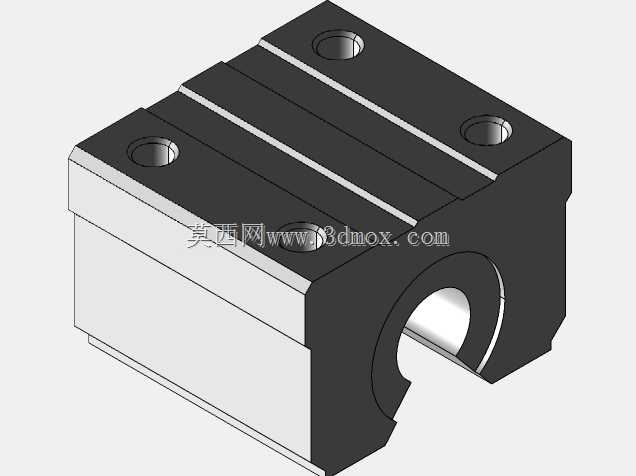

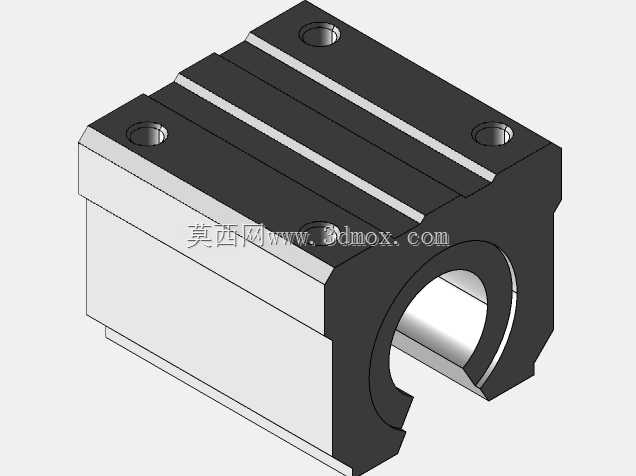

　　就是因为开口结构的滑动衬套和光轴之间的间隙能容纳少量细小杂质，不会像方轨的滚珠循环结构那样进了异物就直接硌伤滚道。再说到40、50毫米的大规格滑块，我之前做木材加工的小型推台锯导向、石材磨边机的磨头移动机构时用过，这类场景负载大，加工时还有不小的振动，SBR滑块的箱式壳体是整块铝合金铣出来的，安装面有足够的刚性，四个安装沉孔的位置刚好对应常见的设备安装板孔距，不需要额外做转接板，开口的C型结构能直接从光轴的侧面卡进去安装，不用像封闭型直线轴承那样必须从光轴的端部穿入，后期维护更换的时候不用拆光轴两端的支撑座，省了很多停机维护的时间。从设计思路上来说，这个滑块的结构完全是冲着实用去的，外壳用6061铝合金做硬质阳极氧化处理，

　　表面硬度够，重量比铸铁外壳轻一半还多，内部的滑动衬套是开口型的自润滑材料，和光轴的接触面积比封闭型直线轴承大30%左右，能承受的径向载荷更高，而且开口的缝隙可以通过外壳上的预紧顶丝调整衬套和光轴的配合间隙，用久了衬套磨损之后，稍微紧一下顶丝就能消除间隙，不用直接更换整个滑块，能降低不少后期使用成本。外形尺寸和安装边界这块，我建模的时候特意把每个规格的安装孔距、安装孔沉头深度、滑块总高、光轴中心到安装面的距离都按实际选型样本的公差做了还原，比如20规格的滑块，安装孔中心距是42毫米，沉孔是M6螺丝的适配尺寸，光轴中心到安装底面的高度是28毫米，滑块总长度是60毫米，这些尺寸都是实际安装时必须留够边界的，比如设计安装板的时候，

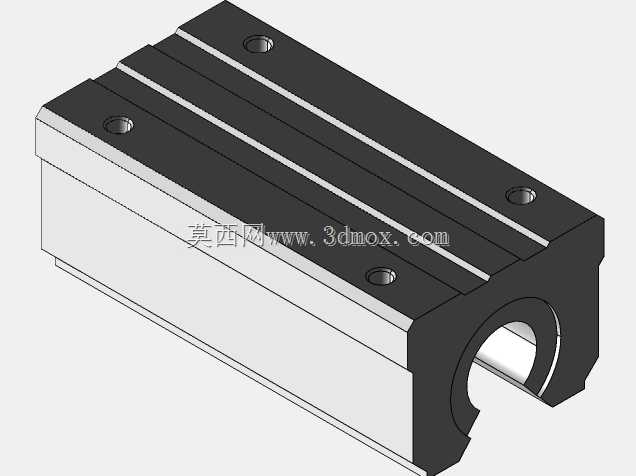

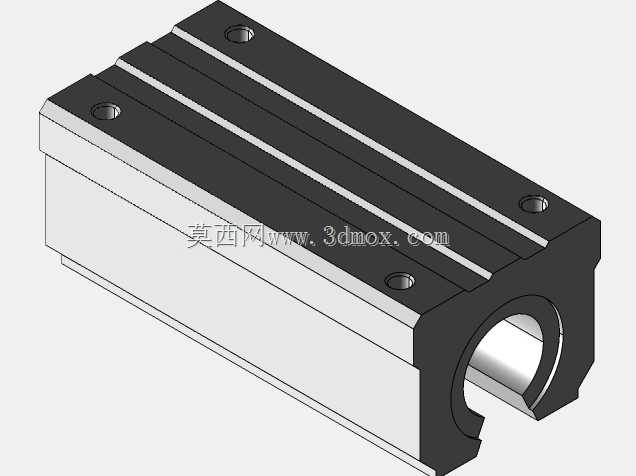

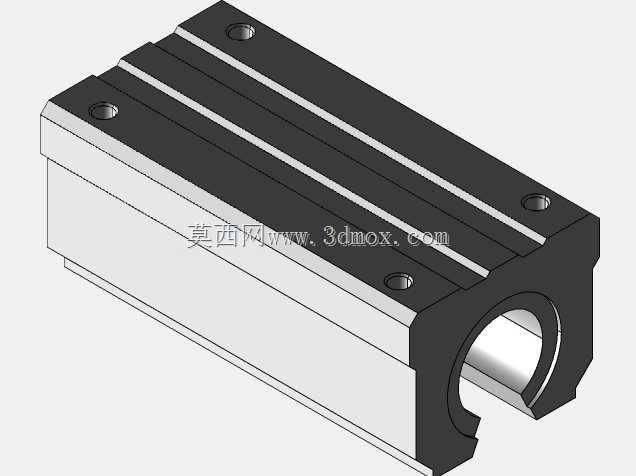

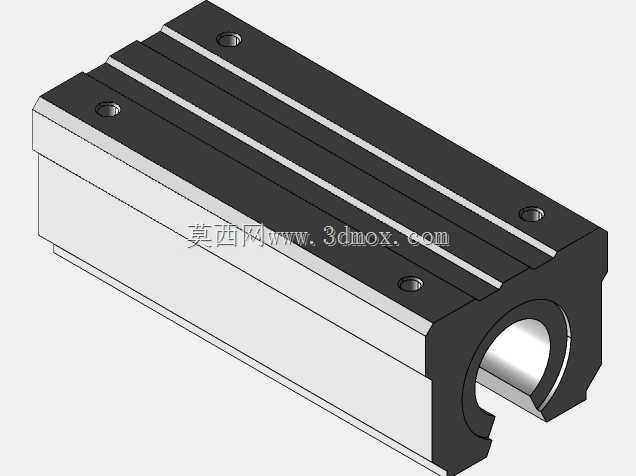

　　孔位公差要控制在0.1毫米以内，滑块两端要留至少10毫米的空间给润滑脂嘴和防尘封，不然装完之后没法打润滑脂，防尘封也容易被旁边的结构件刮坏。还有个很多新手容易忽略的点，SBR滑块是只能承受径向载荷的，不能承受太大的扭矩，所以设计的时候如果是垂直轴使用，一定要加配重或者平衡气缸，不能让滑块单独承受垂直方向的偏载，不然衬套会出现偏磨，用不了多久就会出现间隙变大、运动卡顿的问题。另外这个系列的滑块分LUU长型和UU短型，长型的衬套长度更长，导向精度更高，适合行程长、负载偏载大的场景，短型的总长度更短，适合安装空间受限的紧凑结构，我建模的时候把两种长度的结构差异也做了区分，长型的外壳上多了一道加强筋，能提升壳体的抗扭刚性，短型的则把壳体长度压缩到最小，适配紧凑安装需求。实际选型的时候还要注意，搭配的光轴要选表面淬火硬度在HRC60以上的镀硬铬光轴，表面粗糙度要在Ra0.8以下，不然会加速衬套的磨损，安装的时候两个支撑座之间的光轴跨度不能太大，一般来说光轴直径和跨度的比例不要超过1:50，比如20毫米的光轴，两个支撑座之间的距离最好不要超过1米，不然光轴会因为自重下垂，影响滑块的运行精度和使用寿命。
