1000幅面龙门式数控雕刻切割设备结构

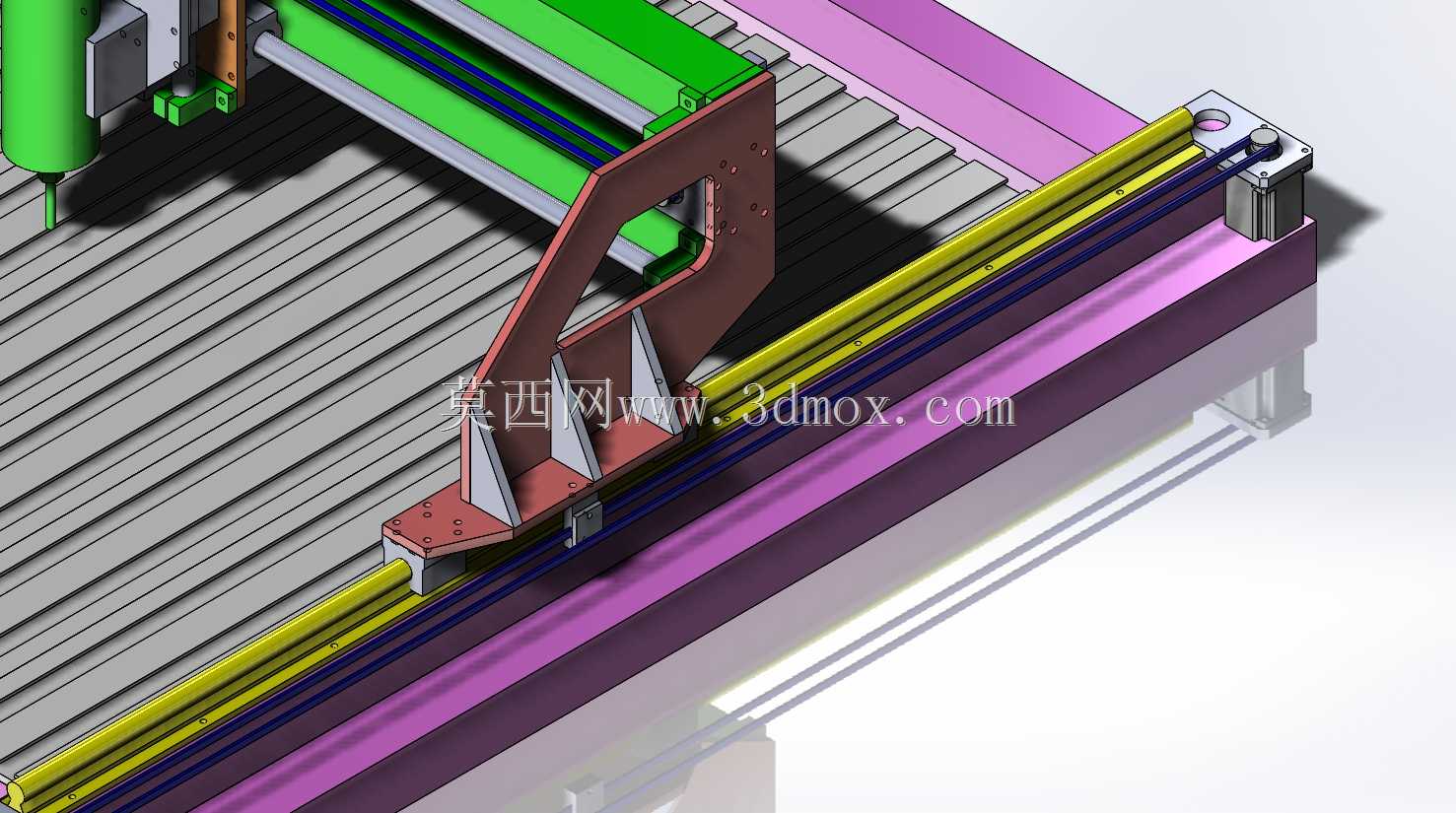

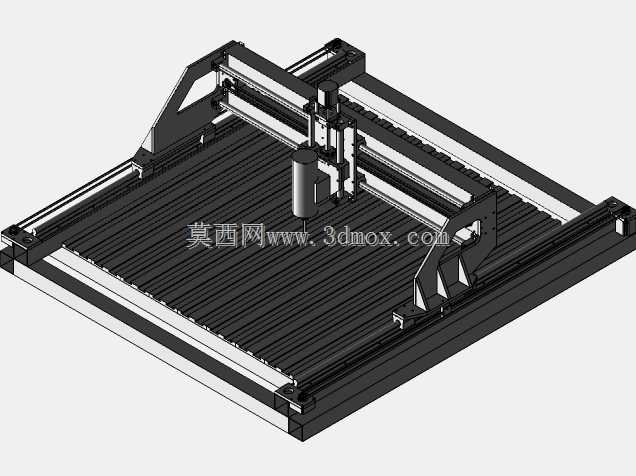

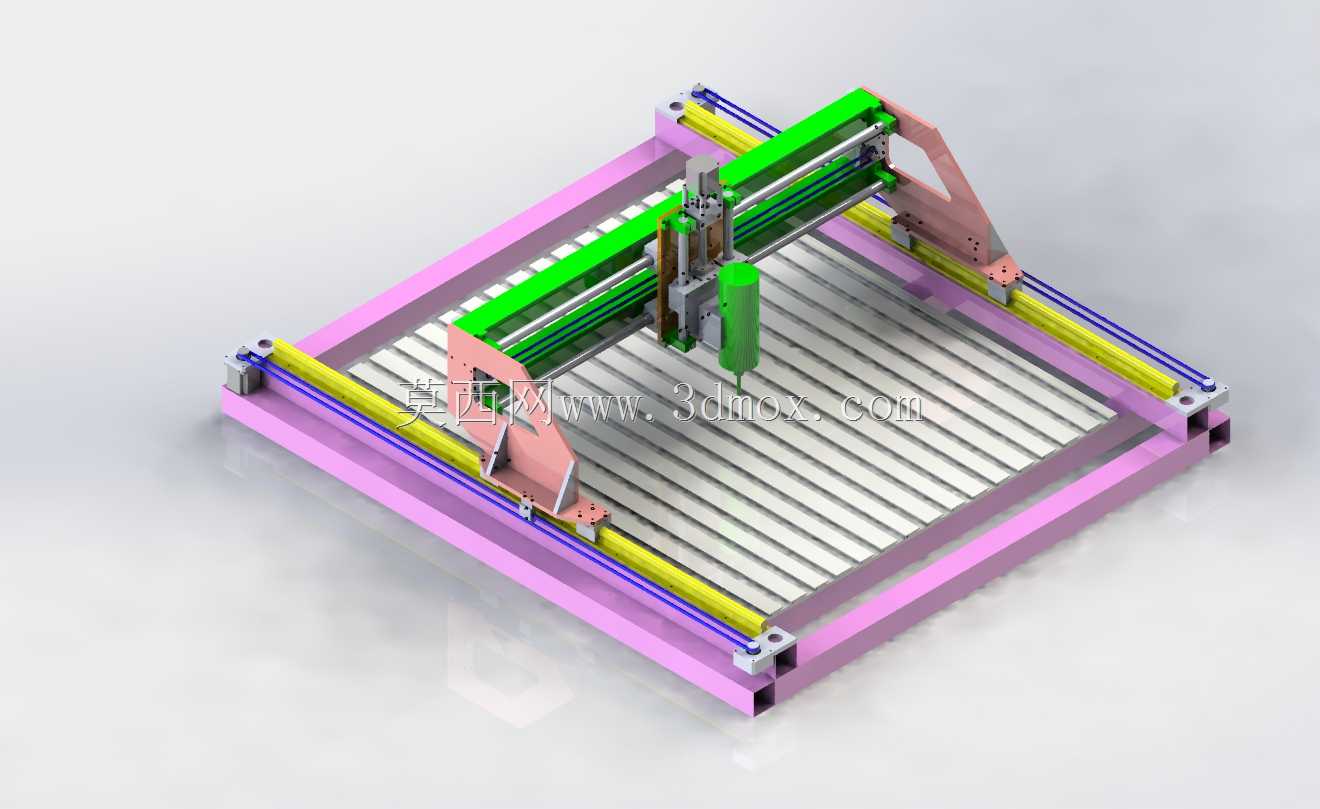

　　这款龙门式数控加工设备的有效加工幅面设定为1000mm×800mm，Z轴方向有效行程150mm，这个尺寸边界是经过多场景适配后敲定的——既能够覆盖绝大多数广告板材、小型工艺件、铝型材加工件的常规加工尺寸，又不会因为幅面过大导致设备整体刚性冗余不足，适合小型加工门店、个人工作室、院校实训车间这类场地有限、加工需求多样的场景使用。从结构布局来看，设备采用了固定龙门双侧驱动的设计思路，两侧的支撑座采用三角形加强筋结构，直接与床身基座刚性连接，避免了移动龙门结构在高速运行时容易出现的两侧不同步、龙门晃动的问题，X轴传动组件安装在横梁的前侧安装面，滑座通过线性导轨与横梁配合，传动端采用精密丝杠搭配伺服驱动的方案，保证X方向移动的定位精度。

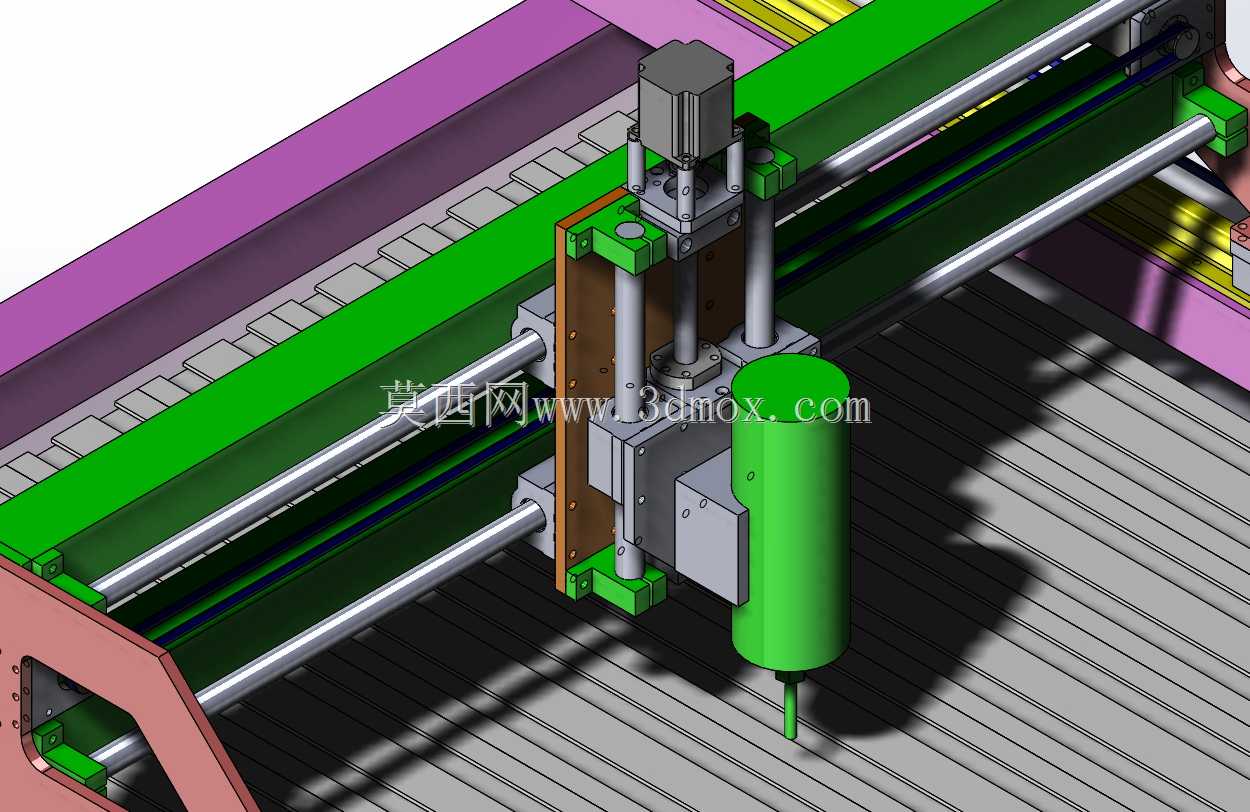

　　Y轴的两组导轨分别铺设在床身基座的两侧边缘，传动组件隐藏在导轨内侧的防护槽内，既能够避免加工产生的切屑、粉尘落到传动部件上加剧磨损，又能让整体台面保持完整的平面，方便待加工板材的装夹固定，台面上预留了标准的T型槽安装位，可以搭配通用夹具快速固定不同厚度的板材、型材，不需要额外定制专用工装。Z轴滑台采用垂直布局，主轴安装座直接固定在Z轴滑枕前端，滑枕通过两组垂直导轨与X轴滑座连接，配重采用内置式的平衡结构，避免Z轴在快速上下移动时出现下坠、抖动的问题，150mm的Z向行程足够满足常规板材切割、浮雕雕刻、小型零件铣削的深度需求，不需要额外加高Z轴结构就能适配大部分常规加工场景。在设计过程中，所有的安装基准面都做了统一的公差匹配，

　　床身基座采用整体焊接后去应力处理的工艺思路，避免设备长期使用后出现基座变形导致的精度衰减，两侧龙门支撑座与基座的连接面采用定位销+螺栓的组合固定方式，装配时不需要反复调校就能保证横梁的水平度，降低了现场装配的难度。设备的走线全部采用拖链内置布局，X、Y、Z三个轴的动力线、信号线都收纳在对应方向的工程拖链内，拖链的弯曲半径经过匹配计算，不会在轴类移动时出现线缆拉扯、弯折过度的问题，同时外露的传动部位都预留了防护挡板的安装位，可以根据使用场景加装风琴防护罩或者钢板防护罩，适配木材加工、铝材加工、塑料切割这类粉尘较多的加工环境。从实际使用的角度来看，这个尺寸的设备不需要做特殊的地基处理，只要放置在平整的硬化地面上，调平地脚就可以投入使用，

　　整体占地尺寸比有效加工幅面宽出约300mm的安装维护空间，设备后侧预留了电控柜、主轴冷却系统的安装位置，不会额外占用过多的操作空间。操作侧的台面边缘预留了对刀仪、定位挡块的安装孔位，批量加工时可以快速定位工件原点，减少单件装夹的辅助时间，主轴采用通用的安装接口，可以根据加工材质的不同更换不同功率的加工主轴，既可以装夹铣刀做金属件的轻切削加工，也可以换装雕刻刀做木材、亚克力的浮雕加工，还能换装切割头做软质板材的裁切工作，适配多品类的加工需求。结构上没有采用复杂的特殊定制零件，大部分的导轨、丝杠、连接紧固件都采用通用标准件，后期维护更换时不需要单独开模定制配件，降低了设备的全生命周期使用成本，三个轴的行程限位都采用硬限位+软限位的双重保护设计，避免设备运行超程导致的传动部件损坏，整体结构的刚性经过校核，在高速进给加工时不会出现明显的振颤，能够保证加工表面的光洁度和尺寸精度。
