线性传动用弧形槽滚道结构设计

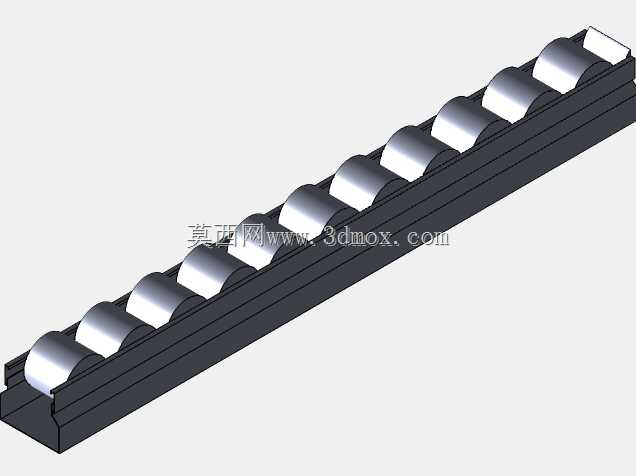

　　在各类需要低摩擦线性往复运动的机械结构中，滚道是承载滚动体、实现高精度平滑传动的核心基础部件，常见于直线导轨副、线性模组、输送线导向单元、机床滑动工作台等场景中，其加工精度与结构设计合理性直接决定整套传动机构的运行平稳性、负载能力与使用寿命。这款滚道采用长条形一体式基体设计，基体上部开设连续等距排列的弧形凹槽，凹槽的曲率半径与配套使用的圆柱形或球形滚动体半径匹配，滚动体可在凹槽内沿滚道长度方向顺畅滚动，将滑动摩擦转化为滚动摩擦，大幅降低运动过程中的阻力，减少传动副的磨损量。从结构设计逻辑来看，一体式长条形基体避免了拼接式滚道存在的接缝错位问题，能保证滚动体在全程运动过程中不会出现卡顿、跳动的情况，

　　连续排布的弧形槽可对滚动体形成侧向约束，防止滚动体在承受偏载时从滚道内脱出，同时每段弧形槽的衔接处做了平滑过渡处理，不会对滚动体的滚动形成阻滞。基体下部设置有与安装基座匹配的定位结构，可直接嵌入对应安装槽内完成快速定位，安装时无需额外做复杂的找正工序，能有效缩短设备的装配周期。在实际应用场景中，这类滚道可适配不同负载等级的线性传动需求，当应用在轻载自动化输送线上时，可作为托盘的导向承载结构，让输送托盘沿固定路径平稳移动，不会出现偏移卡滞；当配套在精密机床的进给机构中时，高精度的滚道槽型可保证进给运动的定位精度，满足精密零件加工的位移精度要求；在非标自动化设备的滑台单元中，这类滚道可搭配保持架使用，将滚动体均匀分隔，

　　避免滚动体之间相互摩擦产生额外阻力与磨损。从安装边界来看，滚道的截面尺寸经过标准化适配，可与市面上常规规格的滚动体、滑块组件配套互换，基体的安装基面平面度要求控制在合理范围内，安装时只需保证基面清洁无凸起异物，即可通过螺栓或粘接方式完成固定，固定后滚道的直线度可满足中高速线性运动的使用要求。滚道的槽面经过硬化处理，表面硬度足够承受滚动体长期滚动带来的接触应力，不会在长期使用后出现槽面凹陷、变形的问题，基体本身采用刚性较好的金属材质，可承受垂直于滚道方向的额定负载，同时能承受一定程度的侧向倾覆力矩，适配多数存在小幅偏载的传动场景。在设计这类滚道结构时，需要重点考量弧形槽的曲率参数，曲率过大会导致滚动体与槽面的接触面积不足，

　　局部接触应力过高容易造成槽面点蚀，曲率过小则会增大滚动体与槽面的接触摩擦，降低传动效率，这款滚道的槽型曲率经过匹配计算，在保证足够接触承载面积的同时，将滚动摩擦阻力控制在较低水平。另外滚道的两端设置有挡边结构，可防止滚动体在运动到行程端点时从滚道端部脱出，无需额外加装端部限位块来约束滚动体，简化了整套传动副的结构组成。在日常设备维护中，这类一体式滚道的清洁保养也较为便捷，只需定期清理槽内积存的粉尘、切屑等杂物，补充润滑脂即可保证长期顺畅运行，无需频繁拆解更换，能有效降低设备的后期维护成本。
