SC系列箱式直线轴承滑块结构设计

　　做非标自动化设备做了快十二年，光光直线导向类的部件选型、改型建模就做过不下百套，这次做的SC系列箱式滑块轴承，覆盖12mm到50mm的常用光轴轴径，基本把车间里常用的直线光轴支承场景都兜住了。很多刚入行的结构工程师容易把这类滑块和普通直线轴承搞混，觉得就是个轴承加个外壳，真到设备跑起来出问题才知道，外壳的安装基准、轴承的预压固定、防尘密封的结构，每一处都影响整套直线机构的使用寿命。

　　先讲实际用的场景，这类箱式滑块最常出现在3C装配线的平移工位、包装设备的推料机构、小型木工机械的进给导轨、检测设备的探针移动轴上，和圆柱光轴配对使用，相比滚珠直线导轨，它的成本更低，对安装面的平行度公差要求更宽松，哪怕安装底座有小范围的平面度误差，也不会出现卡滞、爬行的问题，特别适合那些对运动精度要求不是微米级，但要运行顺畅、维护简单的中低速直线运动场景。我之前做过一款食品包装的推料机构，一开始选了微型滚珠导轨，车间里的面粉、糖霜飘进去不到三个月就堵了钢珠循环道，换成SC30的箱式滑块之后，自带的端面密封能挡住大部分粉尘，半年拆下来保养一次都还很顺畅。

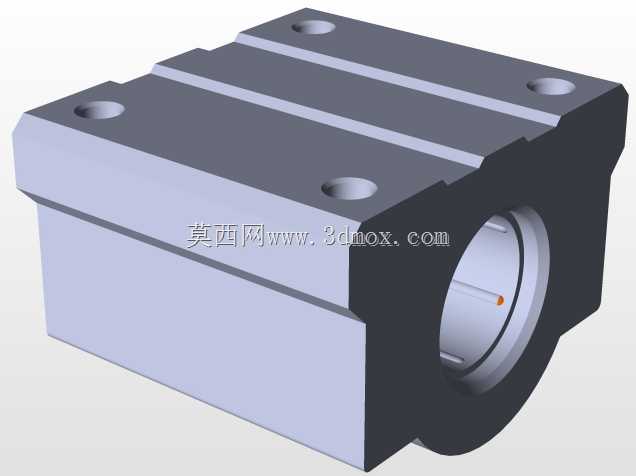

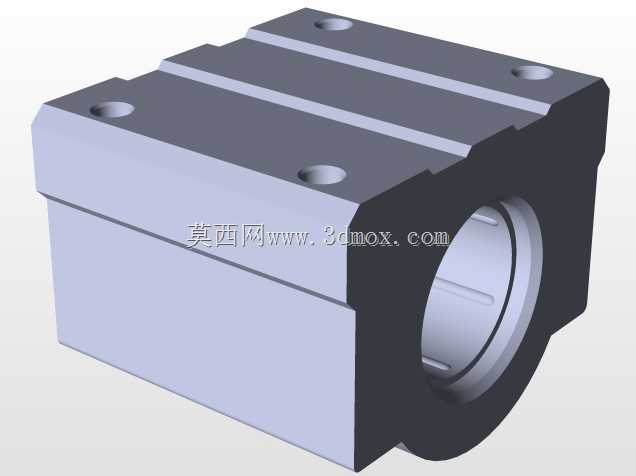

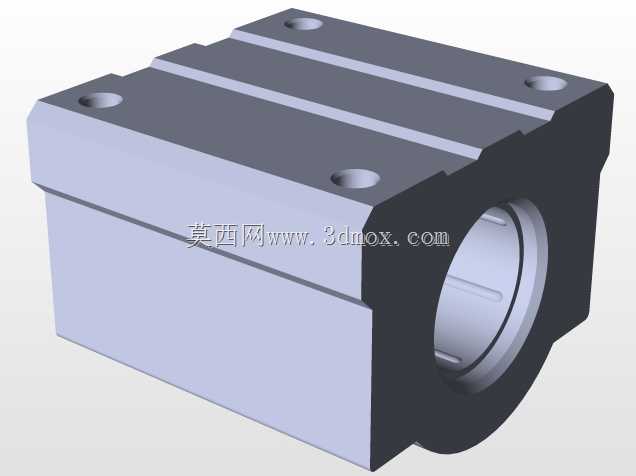

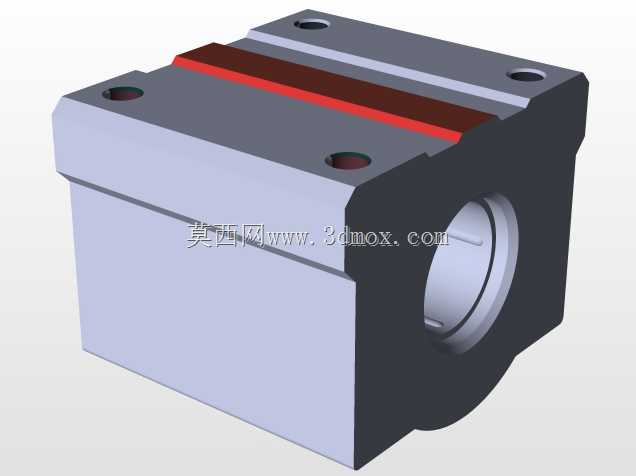

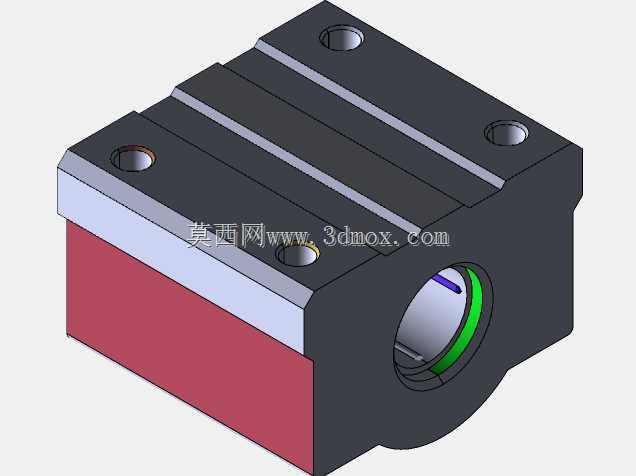

　　说回这个模型本身的设计思路，首先是主体安装座的结构，我没有用市面上那种薄壳冲压的外壳，而是做了整体式的铸铁质感的方块结构，四个安装沉孔做在顶面的凸台上，孔位的公差按H7来做，安装的时候螺栓拧进去不会因为孔位偏斜导致座体变形挤压内部的轴承。座体中间的轴承安装孔做了台阶定位，直线轴承压进去之后靠端面挡圈固定，不会在往复运动的时候出现轴承轴向窜动——之前有个客户自己改的滑块，没做定位台阶，设备高速往复的时候轴承从座子里窜出来，把整个料仓都撞变形了，这个细节在建模的时候特意做了防呆，轴承装进去之后靠台阶和端盖双重固定，哪怕反向冲击载荷到额定值的1.5倍也不会移位。

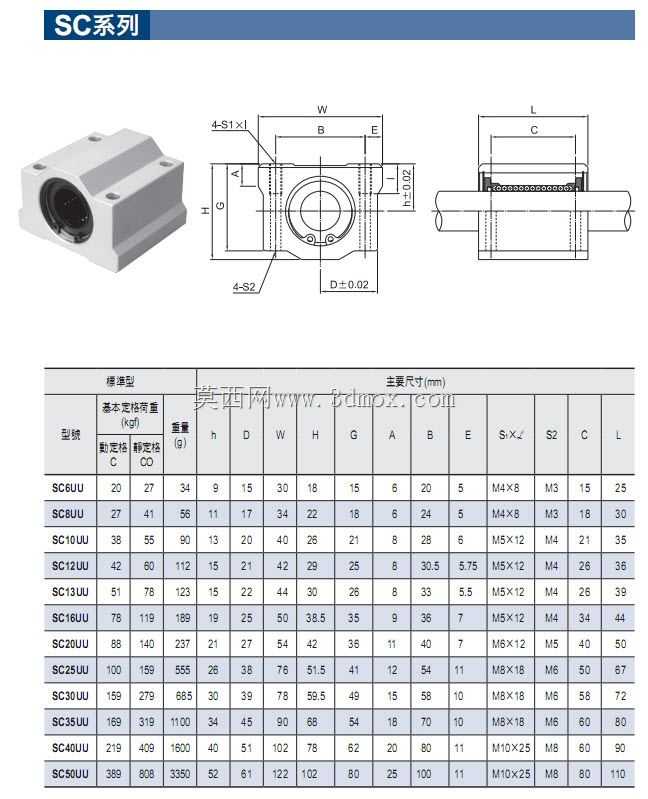

　　尺寸边界这块我是按行业通用的安装尺寸来做的，从SC12到SC50每个规格的安装孔距、座体总高、通孔直径都和市面上的标准件完全互换，比如SC20的规格，安装孔中心距是42mm，座体总高32mm，顶面四个M6的沉孔深度是8mm，不管是替换设备上已经磨损的旧滑块，还是新设备设计的时候直接调用，都不用重新改安装板的孔位。座体侧面我留了润滑脂注油的通油孔，直通内部轴承的钢珠滚道，日常维护的时候不用拆滑块，直接用油枪打锂基脂就能进到润滑位置，比那种全封闭没注油孔的款式维护效率高很多。

　　还有个容易被忽略的设计点，就是滑块端面的密封结构，我在轴承的两端都加了带骨架的防尘密封圈，密封圈的唇口和光轴是过盈配合，既能挡住外部的灰尘、切屑进到轴承滚道里，又能把内部的润滑脂封在腔室里，不会运动的时候甩的到处都是。之前做过一款小型切割机的进给滑块，一开始没加密封，切割的铝屑进到轴承里，跑了不到一周钢珠就卡碎了，加了这个双唇密封之后，连续跑了三个月拆开来检查，滚道里还是干净的润滑脂，没有明显的磨粒磨损。

　　很多人做这类标准件建模的时候，只会画个大概的外形，安装孔的深度、沉孔的大小、内部轴承的避让空间都做的不对，工程师下载回去调用到装配体里，要么是螺栓穿不进去，要么是和周边的结构件干涉，我做这个系列模型的时候，每个规格的内部腔体都做了实际的避让，光轴穿过去之后，哪怕轴的公差到g6的下限，也不会和座体的内壁发生摩擦，座体底部的安装面我做了0.02mm的平面度要求，安装的时候和底板贴合不会有间隙，避免锁紧螺栓之后座体变形导致轴承抱轴。

　　实际选型的时候要注意，这类滑块适合的运动速度一般不超过2m/s，太长的行程比如超过两米的光轴，要适当增加滑块的数量，避免光轴挠度太大导致滑块卡滞，我在建模的时候也把不同轴径对应的座体长度做了匹配，轴径越大的滑块，座体的轴向长度越长，和光轴的接触支撑面积更大，能承受的径向载荷也更高，比如SC50的滑块，额定动载荷能到三千牛左右，普通的推料、顶升、平移工位完全够用。

　　另外这个滑块的安装方式也很灵活，既可以从顶面穿螺栓固定在安装板上，也可以反过来从安装板背面穿螺栓，锁在座体的底部螺纹孔里——我特意在座体的底部对应安装孔的位置做了螺纹孔的备选结构，不用额外做转接板就能满足不同的安装方向需求，之前做过一款垂直升降的小机构，安装空间特别小，就是靠反向安装的方式省掉了转接板的厚度，把整个机构的高度压缩了二十多毫米。
