SK系列线性轴夹紧固定支架轴结构

　　在自动化输送线、精密检测工装、小型非标加工设备的线性传动布局中，光轴的径向固定与水平度保持一直是影响传动平稳性的核心细节，这类轴支架就是针对光轴安装场景开发的支撑夹紧元件。不同于一体式镗孔的轴座，这款支架采用剖分式夹紧结构，安装时不需要从光轴的端部逐一套入，可直接在光轴的任意轴向位置完成装夹固定，大幅降低长轴排布、多支撑点布局的装配难度，尤其适合已经完成其他部件预装的轴系改造、现场工装调整场景。从结构细节来看，支架的主体支撑部分采用带安装翼的一体式基座，两侧安装耳预留了沉头螺栓过孔，安装时可直接通过内六角螺栓将基座锁定在设备安装面、铝型材框架或者工装台板上，基座的支撑面与安装面做了垂直精度管控，

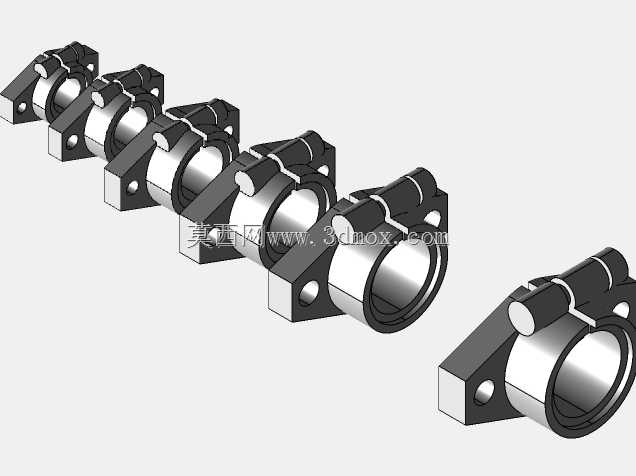

　　能保证装夹后光轴的轴线与安装基准面保持平行，避免轴系倾斜带来的滑动卡滞、磨损不均问题。上半部分的夹紧压盖与基座通过单侧的铰接定位结构配合，另一侧预留锁紧螺栓孔，锁紧时螺栓的压紧力会均匀作用在压盖的圆弧面上，让整个抱紧圆周面与光轴外壁充分贴合，不会出现局部应力集中压伤光轴表面的情况，同时能提供足够的抱紧摩擦力，抵抗光轴传动过程中产生的径向窜动与轴向滑移。在实际选型应用中，这类支架覆盖SK16到SK40的常用光轴直径规格，可匹配不同负载等级的线性传动需求：小规格型号多用于3D打印机、小型点胶设备的轻载光轴支撑，大规格型号可用于输送线挡停机构、木工推台导轨、工装夹具导向轴的固定场景。设计这款支架的三维结构时，

　　首先要管控的是内孔的直径公差与圆度，内孔尺寸要匹配对应光轴的公差带，保证抱紧时间隙均匀，不会出现单侧贴合导致的轴系偏移；其次要注意安装耳的螺栓孔中心距与基座底面的位置度，避免安装时螺栓与型材槽、台板预留孔出现对位偏差；夹紧压盖的铰接位置要做适当的间隙配合，保证压盖开合顺畅，同时锁紧后的合缝间隙均匀，不会出现压盖偏斜导致的抱紧力不足问题。从安装边界来看，这类支架的基座宽度、压盖锁紧后的整体高度都做了紧凑型设计，不会占用过多的安装空间，在排布多根平行光轴时，相邻轴的中心距可以控制在较小的范围内，满足紧凑布局的设备设计需求。支架的剖分合缝位置预留了微小的变形间隙，当锁紧螺栓施加额定扭矩时，这个间隙会产生微量收缩，

　　保证对光轴的抱紧力达到设计值，同时不会因为过度夹紧导致内孔失圆，影响光轴上直线轴承、滑动衬套的正常往复运动。在实际设备调试过程中，这类支架还可以作为轴系水平度调整的辅助支点，通过在基座底面加装薄铜皮调整垫，微调每个支撑点的高度，快速将整根长光轴的水平度调整到允许公差范围内，相比一体式焊接轴座，调整灵活性更高，后期维护时如果需要更换光轴或者调整轴上部件位置，只需要松开压盖的锁紧螺栓即可，不需要拆解整个轴系的两端固定结构，大幅降低维护工时。针对有冲击负载的应用场景，比如冲压设备的送料导向轴、振动盘的出口导流轴，支架的基座厚度与夹紧螺栓的规格都做了对应强化，保证在持续振动工况下，抱紧力不会出现衰减，避免光轴移位导致的设备对位偏差。
