立式单立柱自行车立体停放承载装置

　　日常通勤场景里，非机动车停放区域的空间利用率一直是商圈、老旧小区、地铁口配套区域的痛点，常规平面排布的停车架单车位占用横向空间接近0.8米，高峰时段很容易出现车辆挤占通道、取车剐蹭相邻车辆的问题，这款立式单立柱停放装置就是针对这类窄面空间的停放需求做的结构设计。从实际落地的安装边界来看，整套装置的落地固定底座尺寸控制在0.2米见方，单根立柱的垂直高度为1.8米，安装时仅需要在硬化地面打4颗膨胀螺栓完成底座固定，不需要额外做墙面锚固，对安装场地的结构要求很低，哪怕是地下车库的边角区域、人行道旁的窄绿化带边都能布设，不会占用过多通行空间。

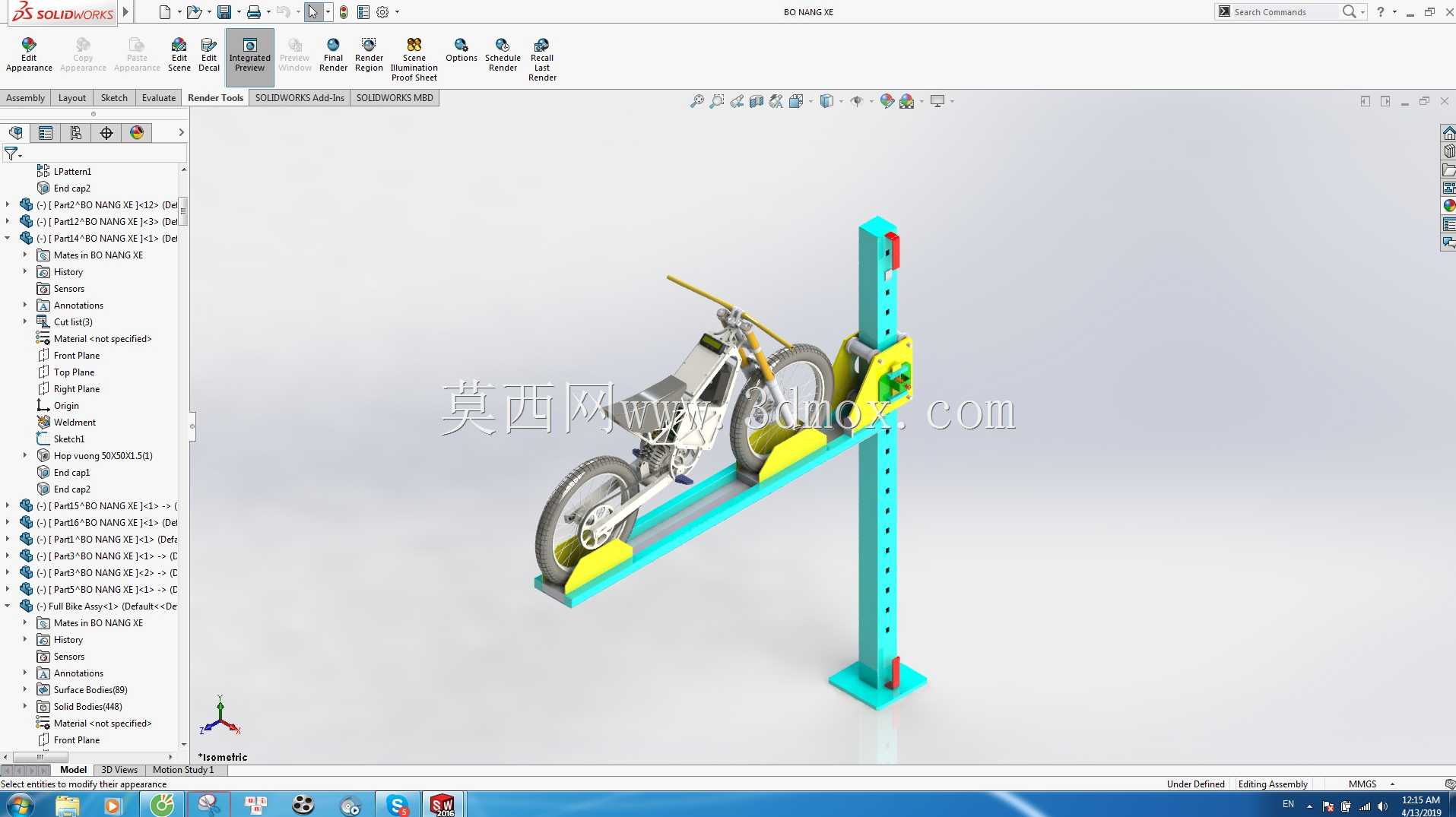

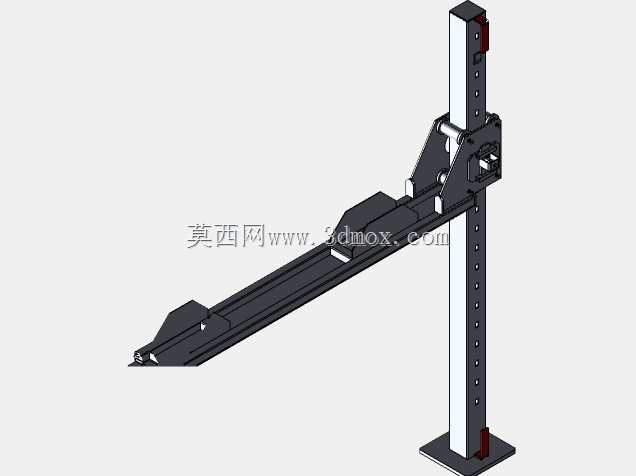

　　结构设计上，整套装置采用单立柱悬臂承载的思路，立柱上沿垂直方向排布等间距的调节孔位，用来适配不同轮径的自行车、电动自行车的轮距需求，悬臂托架采用倾斜托举的结构，车辆推入托架后，前轮卡入前端的黄色限位卡槽，后轮落在托架后端的承托面上，托架和立柱的连接部位带阻尼转轴结构，不需要额外施加很大的操作力，就能顺着转轴将托架连带车辆向上翻转至垂直贴靠立柱的位置，翻转到位后连接部位的弹簧锁销会自动卡入立柱对应的定位孔，完成车辆的固定，不会出现车辆滑脱、下坠的情况；取车时只需要轻抬托架触发锁销解锁，就能缓慢将托架下放至水平位置，直接推出车辆即可，整个操作流程不需要额外的辅助工具，普通使用者不需要培训就能完成操作。

　　托架的限位部位做了圆弧包边处理，接触轮胎的位置衬有防滑橡胶垫，避免金属棱角刮蹭车轮轮圈或者轮胎表面，立柱顶端和底座位置都加了红色的反光警示块，在地下车库等光线不足的区域也能起到提示作用，避免过往行人磕碰。从承载性能来看，单组托架的额定承载重量为30kg，能够覆盖绝大多数民用通勤自行车、轻型电动自行车的重量需求，单根立柱可以根据安装空间的高度需求配置1-2组托架，相比传统平面停车架，同等横向占地长度下的停车容量可以提升1倍以上。

　　设计过程中特意规避了复杂的传动结构，整套装置没有液压、电控类的易损部件，所有铰接部位都采用自润滑铜套作为转动副，长期户外使用也不需要频繁加注润滑脂，维护成本极低；立柱和托架的主体结构采用矩形钢管焊接成型，表面做喷塑防锈处理，能够适应户外日晒雨淋的使用环境，不会轻易出现锈蚀掉漆的问题。在实际布设场景中，这类装置可以沿通道边缘成排连续安装，相邻两组立柱的中心距控制在0.6米即可，不会出现相邻车位操作干涉的问题，相比传统的卡位式停车架，每延米的停车数量从1.2辆提升到2.4辆，空间利用率提升效果非常明显，尤其适合用地紧张的老旧小区非机动车库、商圈周边的临时停放点这类区域使用。

　　结构细节上，托架的轮槽宽度做了可调节设计，通过调整前端限位块的固定位置，可以适配从1.5英寸到2.5英寸宽度的不同轮胎，不管是普通城市通勤车、山地车还是窄胎的公路车都能稳定固定，不会出现轮胎卡滞或者晃动的问题；锁销部位做了防脱设计，哪怕受到外力振动，锁销也不会意外脱出，保障车辆停放后的稳定性，底座的固定孔位做了长圆孔设计，安装时可以微调固定位置，降低地面打孔的位置精度要求，现场施工的容错率更高。
