工业用齿轮喷淋清洗设备结构设计

　　在齿轮加工制造的全流程环节中，热处理后、精加工前以及成品装配前的齿面清洁工序，一直是影响齿轮传动精度、装配稳定性与成品使用寿命的关键节点，传统人工刷洗、槽式浸泡清洗的方式，不仅清洁效率难以匹配批量加工的生产节拍，齿根、键槽等隐蔽位置的切削液残留、铁屑附着、热处理氧化皮也很难做到无死角清理，这款齿轮清洗设备的结构设计，正是针对中小模数盘类齿轮、轴齿轮的批量清洁需求开发，适配机加工车间热处理工段、齿轮精加工工段的在线清洁工位布局。

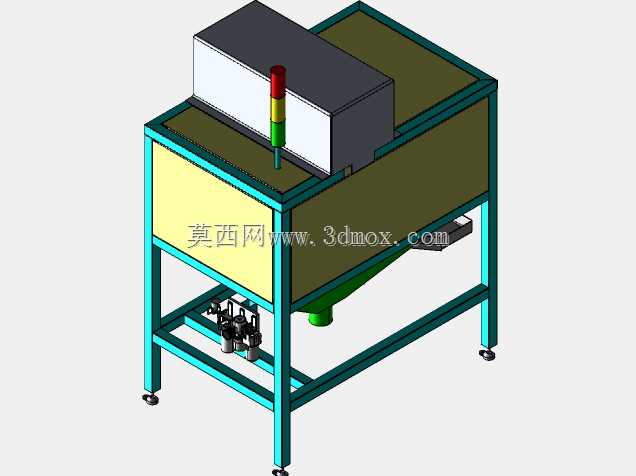

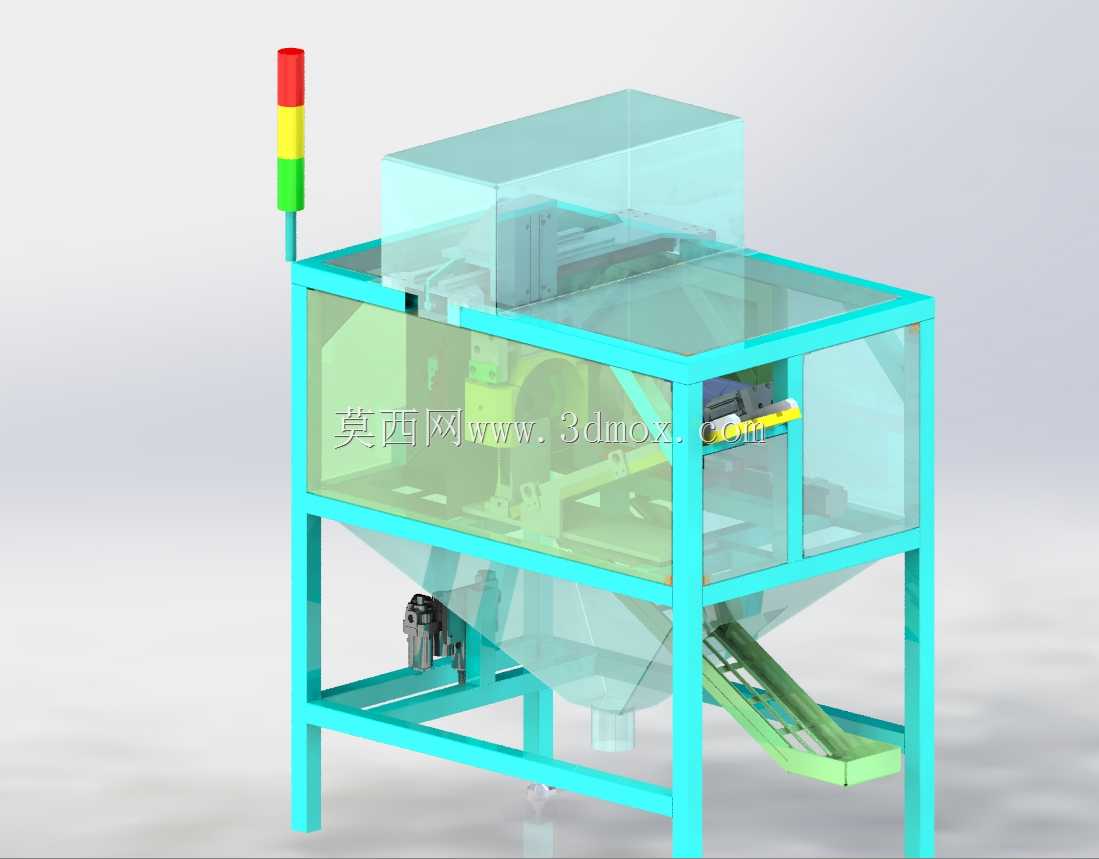

　　从整机结构布局来看，设备采用方管焊接的框架式承力结构，底部设置锥形积液斗，能够将清洗过程中裹挟杂质的清洗液导流至下部的过滤循环单元，避免清洗液在腔体内积存形成二次污染；上部的作业腔体采用半透明防护板做全封闭围挡，既可以在设备运行时直观观察内部清洗状态，也能防止高压喷淋的清洗液飞溅到车间作业区域，适配车间常规的5S管理要求。设备顶部设置的三色警示灯，能够直观反馈设备的运行、待机、故障状态，方便现场操作人员快速识别设备工况，无需靠近操作面板即可判断设备运行情况。

　　设备的进料端采用倾斜式溜槽结构，待清洗齿轮可通过上游工序的输送线直接滑入清洗腔内部的定位工装，无需人工手动上料，能够直接对接滚齿、插齿、热处理等工序的出料输送线，减少工序间的工件转运人力投入；清洗腔内部设置多组可调角度的高压喷淋管，喷淋头的喷射角度可根据待清洗齿轮的直径、齿宽参数做针对性调整，确保喷射流能够覆盖齿面、齿根、端面以及中心安装孔的所有区域，针对带键槽的齿轮工件，还可在腔体内增设侧喷单元，定向冲刷键槽内部积存的铁屑与油污。清洗完成后的工件通过下部的倾斜出料溜槽滑出，可直接衔接下游的风切吹干、防锈处理工位，形成连续化的清洁处理流程。

　　在安装边界的适配设计上，整机的长宽尺寸控制在常规车间设备布局的预留空间范围内，底部框架预留了叉车孔位，方便设备进场安装时的转运移位，无需额外调用大型吊装设备；设备的电气控制单元集成在腔体侧部的封闭电控仓内，仓门设置密封胶条，能够避免清洗过程中的水汽、水雾侵入电气元件，提升电气系统的运行稳定性，电控仓的接线端口全部采用下置式布局，防止清洗液沿线缆流进接线端子造成短路故障。

　　结构设计过程中，针对清洗液长期腐蚀的问题，所有与清洗液接触的结构件都做了对应的防腐处理，喷淋管路采用耐腐材质制作，避免长期使用过程中管路锈蚀脱落杂质造成二次污染；积液斗的倾斜角度经过反复校核，能够保证裹挟铁屑的清洗液完全自流进入过滤单元，不会在斗壁形成淤积，减少日常清理维护的工作量。设备的防护门设置安全联锁结构，当设备运行过程中防护门被意外打开时，喷淋系统与输送机构会立即停止运行，避免高压喷淋液溅出伤人，符合机械设备的安全设计规范。

　　不同于通用型的工业清洗设备，这款设备的内部工装可根据不同规格的齿轮产品做快速更换，针对盘类齿轮、轴齿轮分别设计了对应的定位支撑结构，更换工装时无需借助专用工具，即可在短时间内完成切换，适配多品种、小批量的齿轮生产场景，无需为不同规格的齿轮单独配置清洗设备，能够有效降低生产环节的设备投入成本。在喷淋压力的参数匹配上，设计时预留了压力调节区间，可根据工件表面的污渍类型调整喷淋压力，针对热处理后的氧化皮残留可调高喷淋压力增强冲刷效果，针对精加工后的成品齿轮可适当调低压力，避免高压射流损伤已加工的齿面精度。
