径向密封橡胶圈压制成型工装结构

　　这套橡胶圈成型工装的结构设计，核心围绕径向密封类橡胶圈的硫化成型精度需求展开，日常应用场景覆盖液压管路接头、旋转轴密封、气动元件静密封等多类通用机械密封场景，是橡胶密封件批量生产环节的核心工装部件。从实际生产用途来看，该工装直接决定橡胶圈的截面尺寸精度、分型面飞边厚度以及成品橡胶的内部致密性，直接影响后续密封件装配后的压缩率、密封寿命与耐介质性能。

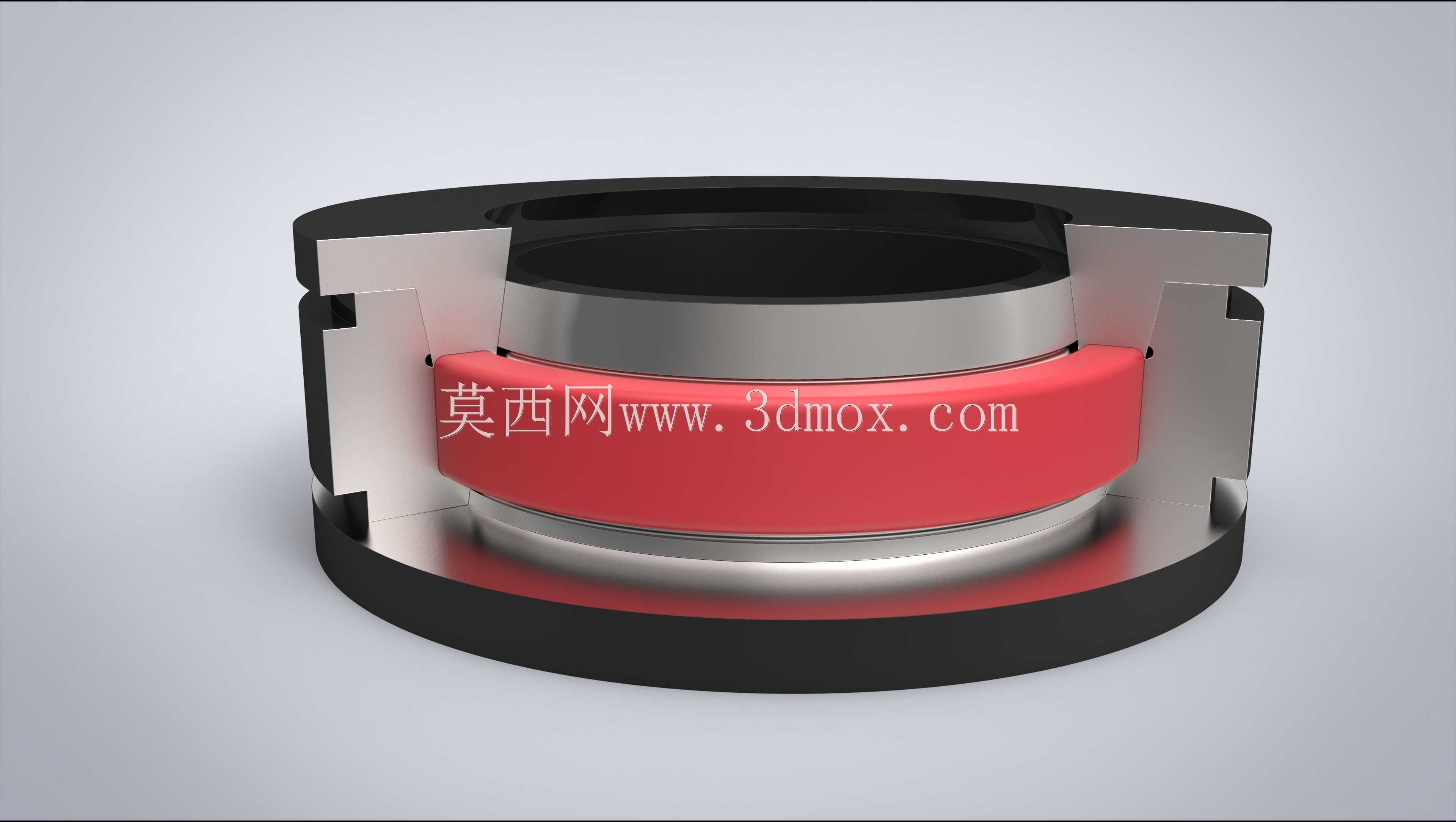

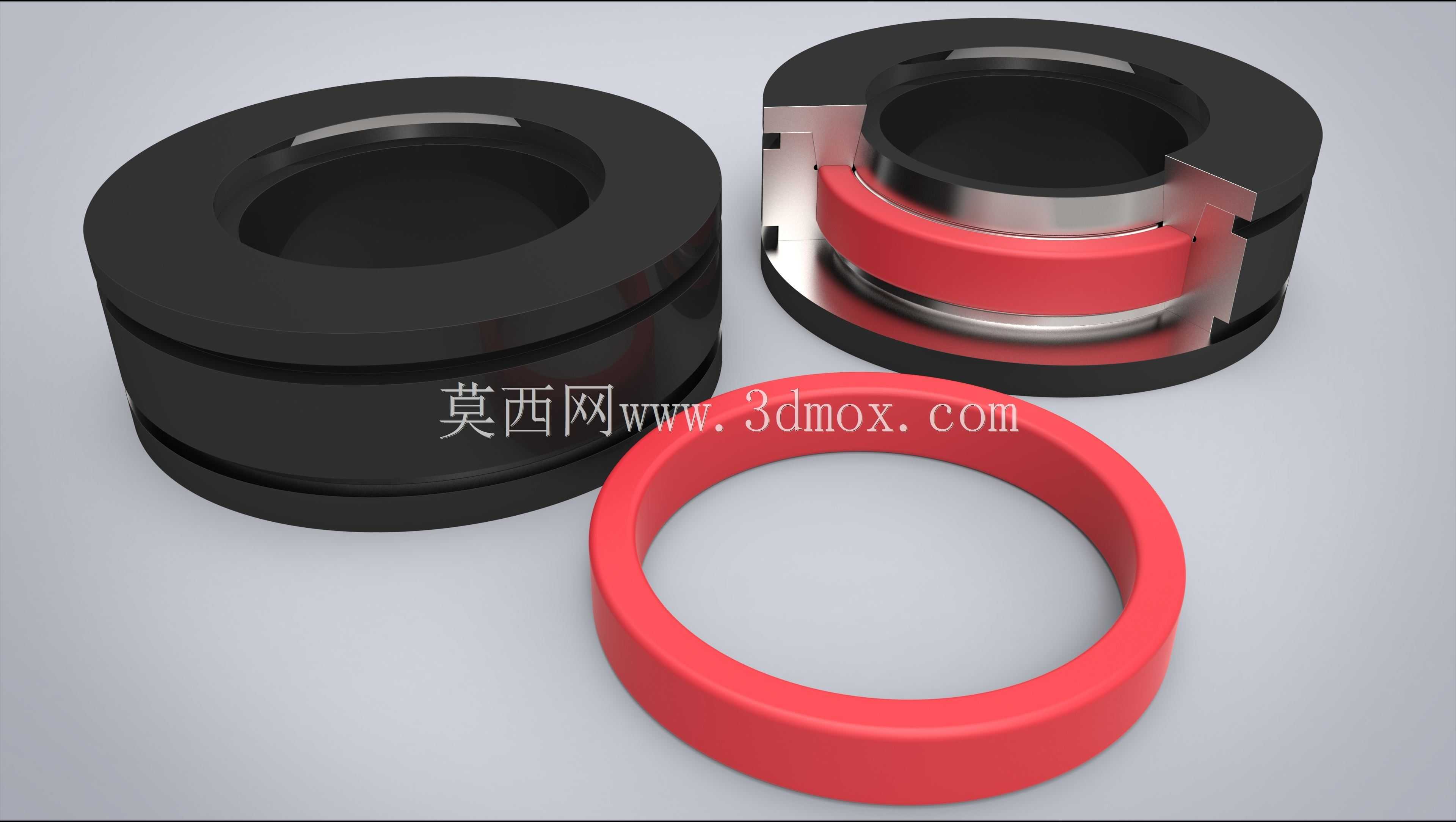

　　从结构功能特性来看，整套模具采用上下对开式模腔加中套定位的组合结构，模腔的成型面完全匹配橡胶圈的截面轮廓，红色标识的成型腔区域精准对应橡胶圈的成品外形，上下模的合模面设置在橡胶圈截面的水平中分位置，能够最大程度减少分型面飞边对密封工作面的影响，避免飞边修除过程中损伤密封面。外侧的金属模套采用台阶式定位结构，合模时依靠锥面与直面的双重配合保证上下模的同轴度，将合模错位量控制在0.02mm以内，避免成型后的橡胶圈出现壁厚不均、截面偏心的问题，这一点对于动密封场景用的橡胶圈尤为关键，偏心的密封件在轴上运转时会出现压缩量周期性波动，直接导致泄漏风险。

　　设计思路上，这套模具没有采用复杂的抽芯或者多板结构，而是优先考虑硫化过程中的排气与胶料填充效率，模腔的边缘设置了宽度0.3mm、深度0.1mm的溢胶槽，多余的胶料在合模加压过程中可以顺着溢胶槽排出，既避免胶料填充不足导致的缺胶缺陷，也能控制飞边厚度，减少后续修边的工作量。模腔的表面粗糙度设计为Ra0.8，既保证硫化后橡胶件的表面光洁度，也能避免开模时橡胶件粘模，同时模套与模芯之间的配合间隙控制在0.03mm以内，既保证开合模的顺畅度，也防止胶料钻入配合间隙形成难以清理的废边。

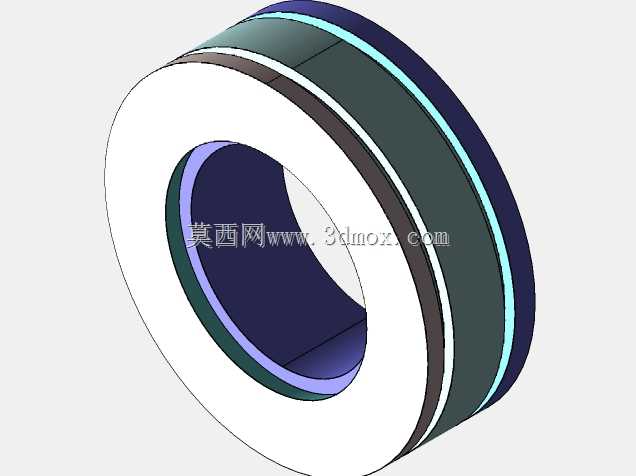

　　从安装边界与尺寸适配来看，整套模具的外径尺寸适配常规平板硫化机的工作台安装槽位，模腔的内径尺寸对应橡胶圈的公称内径，模腔深度对应橡胶圈的线径规格，设计时已经预留了橡胶硫化过程中的收缩量补偿，针对丁腈橡胶、氟橡胶等不同胶料的收缩率差异，模腔尺寸可以通过更换模芯与模套进行快速调整，不需要更换整套模架，能够降低多规格小批量橡胶圈的生产工装成本。模具的上下模端面设置了定位销孔，安装时可以快速与硫化机的热压板定位对齐，保证热传导均匀，避免模腔局部温度差异导致橡胶硫化程度不一致，出现局部硬度不均、弹性不足的问题。

　　在实际生产使用中，这套模具的开合模行程不需要太大，上下模分开的距离只要大于橡胶圈的截面直径即可顺利取出成品，操作效率较高，模腔的圆角过渡位置全部采用R0.5以上的圆弧过渡，避免应力集中导致的模具开裂，同时也能减少胶料填充时的流动阻力，让胶料在加压过程中快速充满整个模腔，减少气泡、缺胶等成型缺陷。针对不同硬度的橡胶材料，模具的合模压力适配范围也做了冗余设计，模套的壁厚经过强度校核，在20MPa的成型压力下不会出现胀模变形，保证长期批量使用的尺寸稳定性。
