可换刀片式环形钻孔镗削头结构

　　在石油钻采、地质勘探、大型钢结构深孔加工场景里，常规实心钻头钻进时会产生整段柱状岩芯或料芯，切削负载大、排屑路径长，遇到高硬度夹层时很容易出现崩刀、钻进效率骤降的问题，环形钻孔镗削头就是针对这类工况开发的专用切削部件，靠环形切削刃只破碎孔壁周边的材料，中心保留完整芯体，能大幅降低单次切削的材料去除量，同等钻进参数下扭矩负载可比同直径实心钻头降低四成以上，尤其适配大直径深孔的粗加工工序。

　　这套镗削头采用模块化可换刀片设计，没有采用一体式焊接刀头的结构，核心切削单元选用标准TCMT16T312镶块，这类刀片是车镗加工领域通用的可转位刀片型号，刀片本身自带1.2mm的刀尖圆弧，切削时的刃口强度更高，抗冲击性能优于尖角刀片，适配钢件、铸铁、中硬岩层等多种材质的加工。刀片通过侧向压紧螺钉固定在刀体的刀槽内，刀槽的定位面做了精密磨削，刀片安装后不需要对每个刃口进行单独对刀，刀片磨损后只需要松开压紧螺钉，转位更换新的切削刃或者直接替换新刀片即可，不需要拆卸整个镗削头，能大幅减少现场换刀的停机时间，在野外钻井、大型构件现场加工这类不便于整体拆换刀具的场景下，这种快换结构的实用性非常突出。

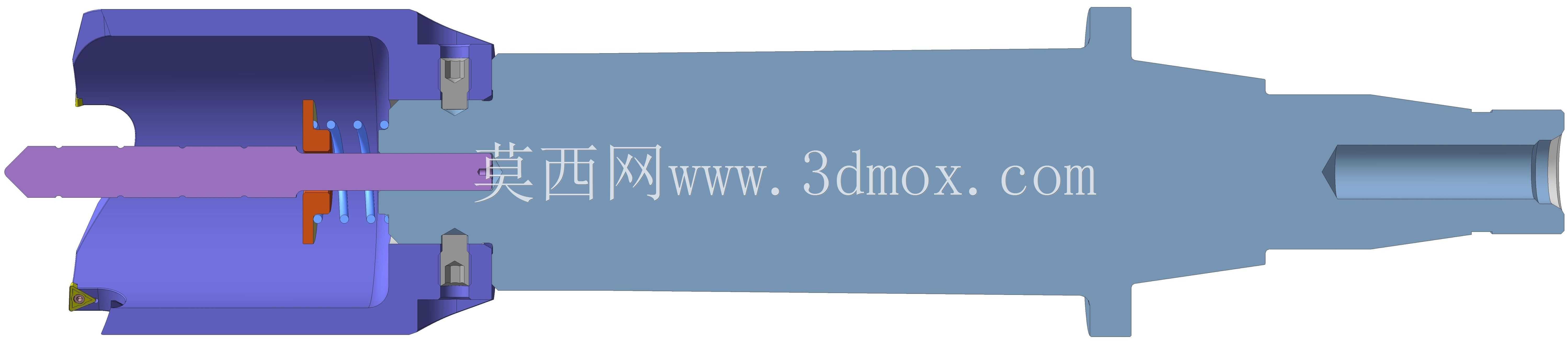

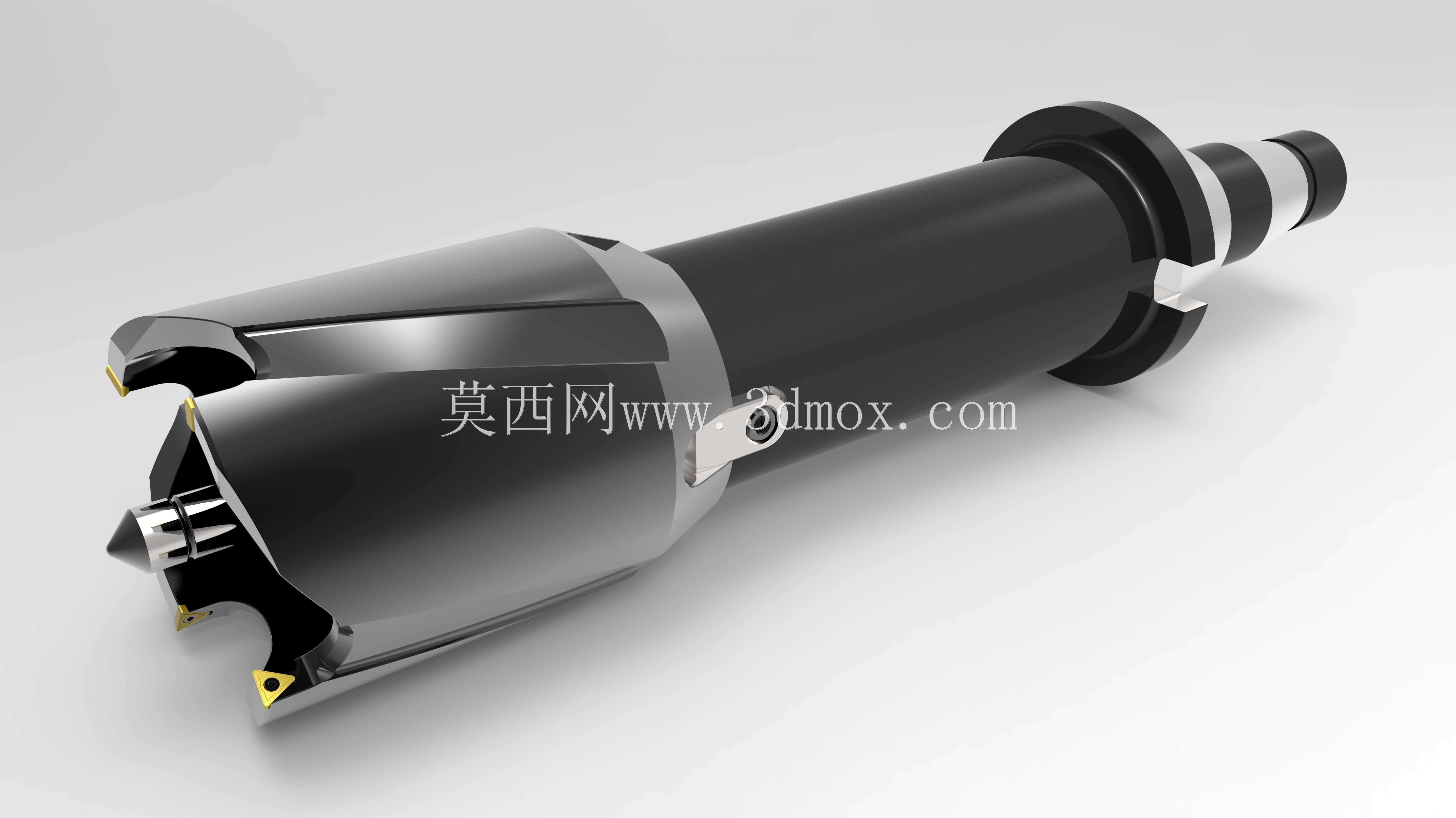

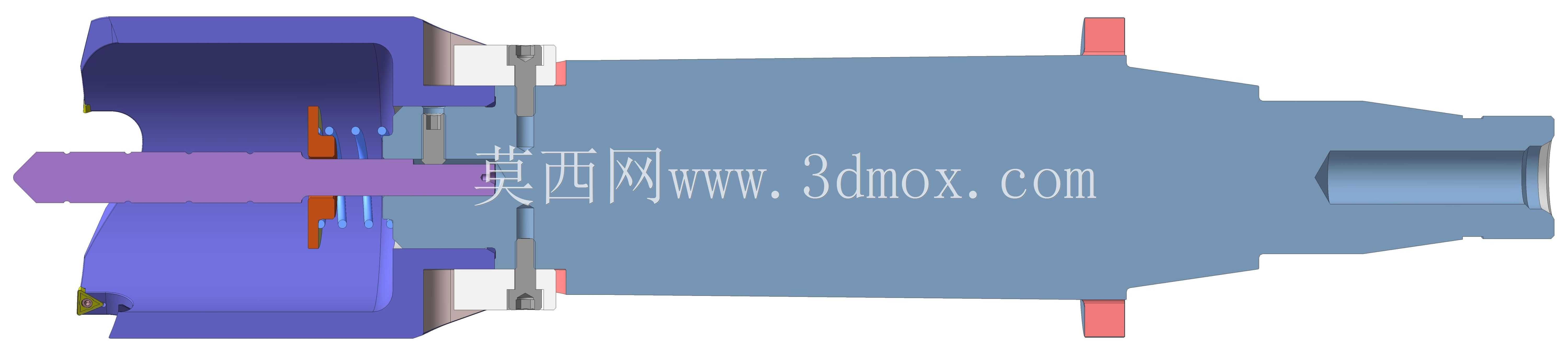

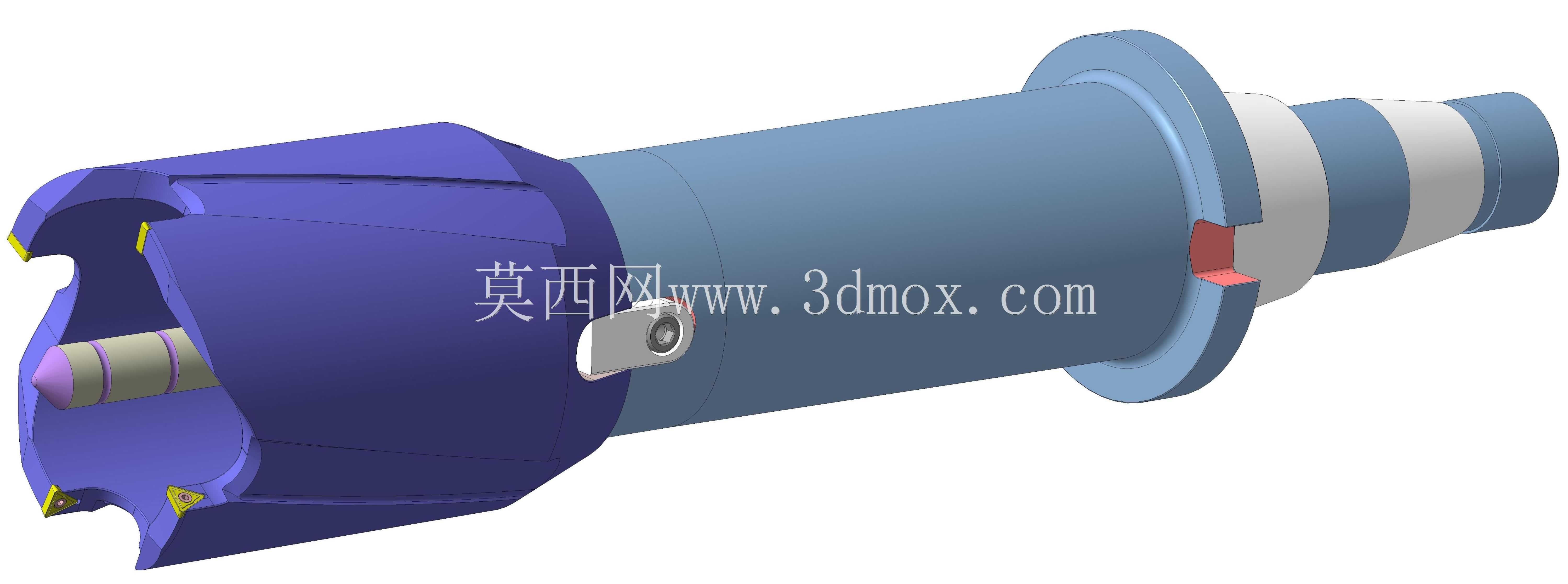

　　从结构布局来看，刀体整体采用环形中空布局，中心的通孔直径根据加工需求匹配对应的芯体直径，切削时破碎的切屑会沿着刀体上的排屑槽顺着切削液的流向向外排出，不会在孔底堆积造成二次切削。刀体的安装端采用标准的锥面配合接口，能适配主流的钻杆、镗杆连接尺寸，安装时靠锥面的自锁特性传递扭矩，端面的定位止口能保证刀体和杆体的同轴度，控制在0.02mm以内，避免钻进时出现刀体偏摆造成孔壁超差。刀体上均匀分布了多个刀槽，每个刀槽的轴向位置做了阶梯式错位排布，不同刀片分别承担粗切、半精切的加工余量，最外侧的刀片负责保证最终的孔径尺寸，这种分层切削的设计能让每个刀片的切削负载保持均匀，不会出现单个刀片吃刀量过大造成崩损的问题。

　　设计过程中首先要匹配加工孔径的尺寸要求，确定刀体的环形外径和中心通孔的直径比例，常规工况下环形切削刃的宽度控制在8-15mm区间，既能保证切削效率，也能控制刀体的整体重量，避免转动惯量过大造成设备负载超标。刀槽的角度设计参考了镗削加工的刀具几何参数，主偏角设置为75度，这个角度下切削时的径向力更小，能减少刀体的振动，尤其在长杆深孔加工时，能有效降低孔壁的振纹，提升加工表面质量。刀片的安装位置做了0.1mm的径向外倾，让切削时的实际工作后角保持在合理区间，避免刀片后刀面和孔壁发生摩擦，加快刀片磨损。刀体本身的材质选用42CrMo合金钢，经过调质处理后硬度达到HB280-320，既有足够的强度承受切削时的冲击负载，也有不错的韧性，不会在遇到硬夹层时发生刀体断裂。刀体上的排屑槽采用螺旋式布局，螺旋角设置为25度，和钻杆的转动方向匹配，切屑在切削液的冲刷下能顺着螺旋槽顺利排出，不会在环形空腔内卡滞。

　　实际使用时，这套镗削头可以适配不同的加工设备，在立式钻床上可以用于大型法兰盘的环形沉孔加工，在钻井设备上可以用于地质勘探的岩芯钻取，在镗床上可以用于大型缸体的深孔粗加工。安装时需要保证刀体和主轴的同轴度，拧紧连接螺栓后要先进行低转速空转，检查刀体的径向跳动量，跳动超差时需要调整安装锥面的贴合度，避免加工时出现孔径扩大或者孔壁偏斜的问题。切削参数的选择要根据加工材质调整，加工普通碳钢时线速度控制在120-180m/min，每转进给量控制在0.15-0.3mm/r，切削液采用乳化液，流量要足够保证切屑能顺利从排屑槽冲出；加工铸铁类材质时可以适当提高线速度，降低进给量，避免切屑碎粒卡在刀槽和刀片的缝隙里。刀片磨损到磨钝标准后要及时转位或者更换，不要让刀片过度磨损后继续切削，否则会造成切削力骤增，损坏刀体的刀槽定位面，后续更换刀片时就无法保证定位精度。

　　和传统的一体式环形钻头相比，这种采用标准镶块的结构不需要在刀体磨损后整体报废，只需要更换成本更低的标准刀片，长期使用的刀具成本能降低六成以上，而且标准刀片的采购渠道非常广泛，不需要定制特殊规格的刀片，在野外作业或者供应链不完善的场景下，备件的储备压力也更小。刀体上的每个刀槽都做了标记，对应刀片的安装位置，更换刀片时不需要重新调整尺寸，只要按照标记将刀片压紧到位就能保证加工尺寸，对操作人员的技能要求更低，不需要专业的刀具修磨人员就能完成现场维护。
