SBR16直线导轨数控支撑结构设计

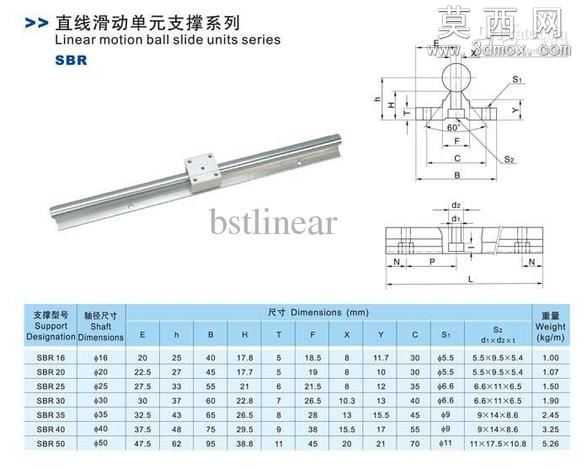

本作品为SBR16规格直线滑动单元支撑系列的数控适配导轨结构，采用三维建模软件完成全参数化设计，建模过程严格遵循直线导轨的工业设计规范，先以基准轴为核心搭建导轨主体的拉伸特征，依次完成圆柱导轨基体、安装基准面、滑块装配位的特征构建，再通过阵列、切除等命令完成导轨上的安装孔位、定位槽细节建模，滑块部分单独建模后完成与导轨的装配约束，还原真实产品的滑动配合间隙。建模过程中对金属材质进行了精细化参数调整，导轨主体采用镀铬轴承钢材质参数，设置合适的反射率与粗糙度模拟金属表面的冷加工质感，滑块部分采用铝合金阳极氧化的材质参数，区分不同部件的材质视觉差异，渲染阶段采用三点布光方案，主光源模拟工业车间的顶光效果，补光消除结构死角的阴影，辅光勾勒导轨与滑块的轮廓边缘，清晰呈现产品的结构细节。结构设计上针对Z板安装场景做了适配优化，将支撑部位的安装宽度调整为10毫米，匹配数控设备Z轴的安装空间，导轨的截面尺寸、安装孔距、滑块的装配尺寸完全参照SBR系列标准参数表设定，保证模型的尺寸精度符合实际生产的公差要求。设计思路围绕数控设备的直线运动导向需求展开，重点还原SBR系列导轨的支撑式结构特点，即圆柱导轨固定在铝制支撑基座上，既保留圆柱导轨的高导向精度，又通过支撑基座提升整体的安装刚性，避免长行程导轨出现挠度变形，建模时特意保留了导轨端部的倒角、安装孔的沉头结构、滑块上的锁紧螺纹孔等细节，让模型可直接用于数控设备的装配干涉检查、运动仿真演示，也可作为非标自动化设备选型时的三维参考模型，帮助设计人员快速完成直线导向机构的布局设计，减少重复建模的工作量，模型的所有特征均保留参数化编辑属性，可根据实际使用需求调整导轨长度、安装孔位数量等参数，适配不同行程的数控设备安装需求。
