AKS气举支撑部件三维结构设计

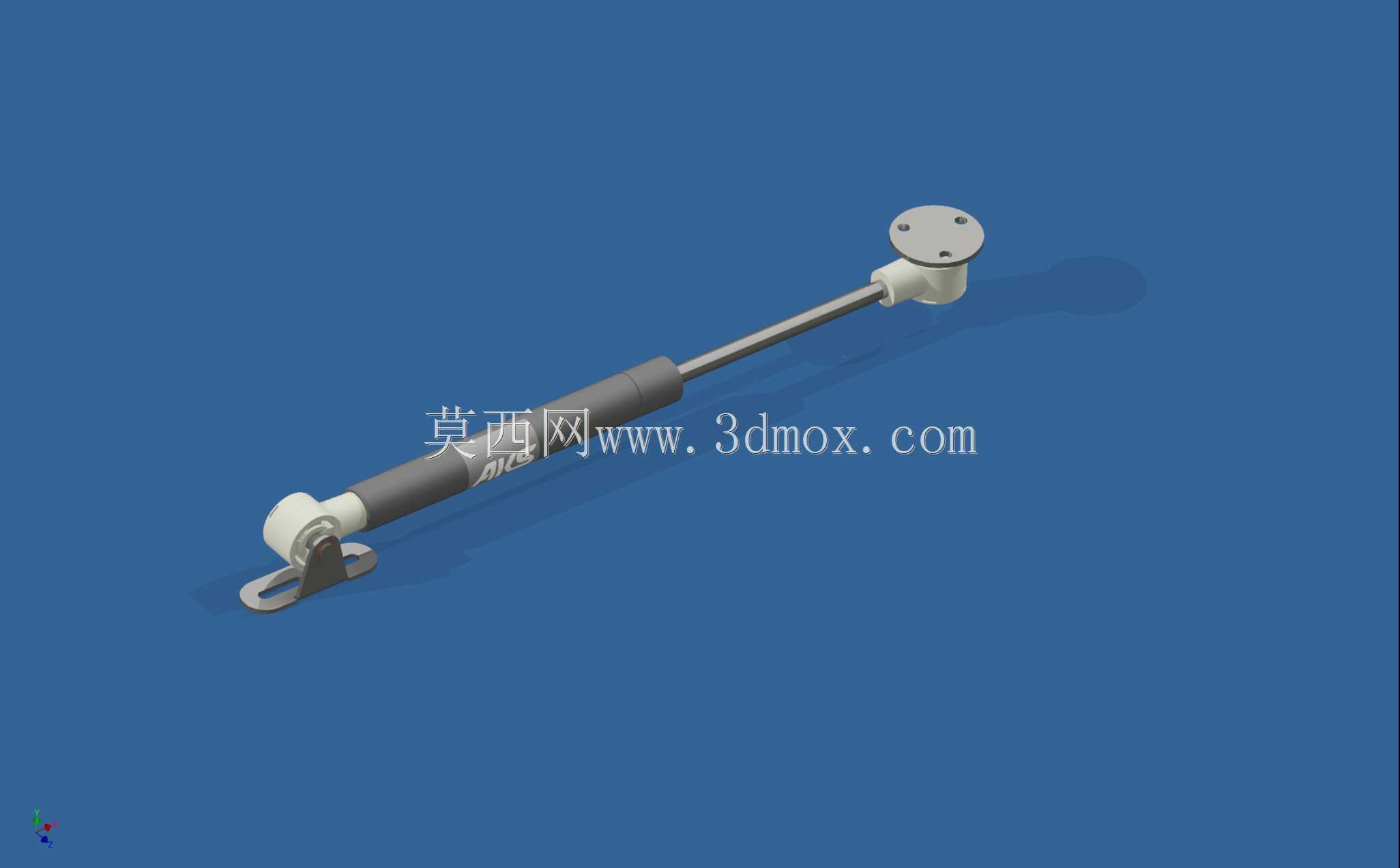

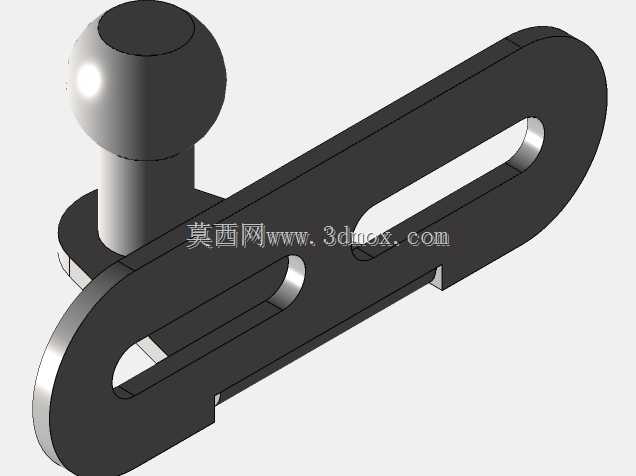

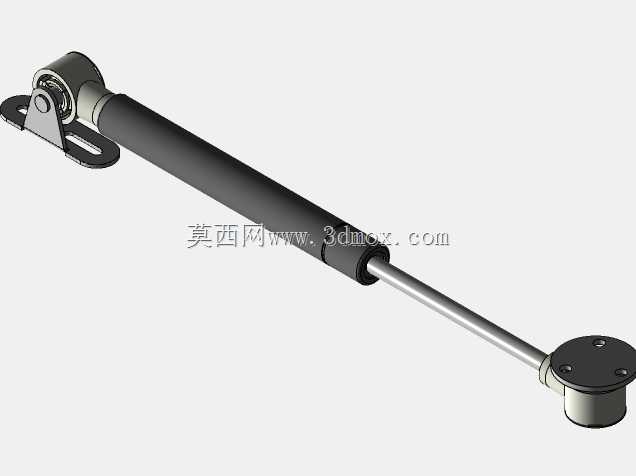

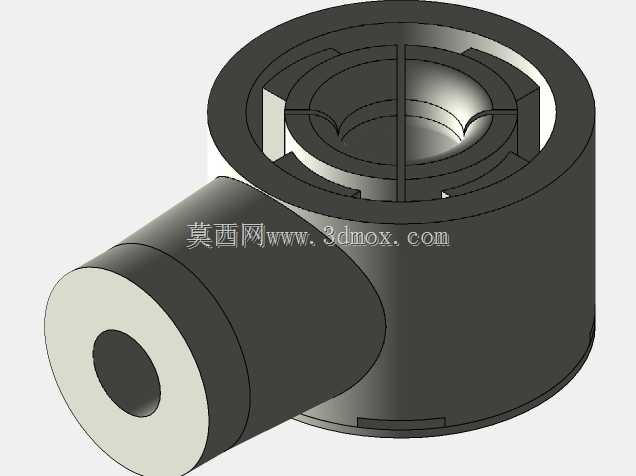

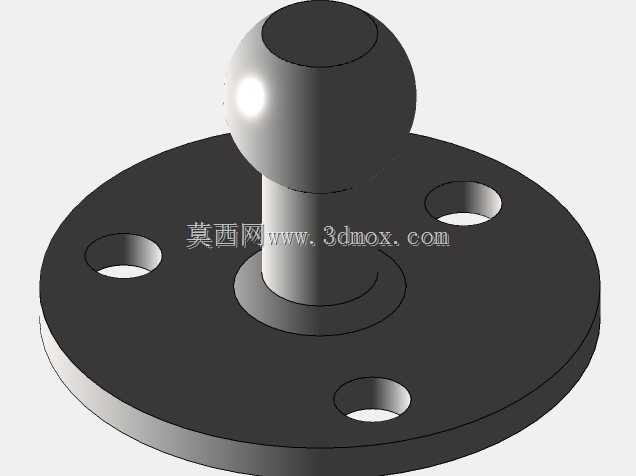

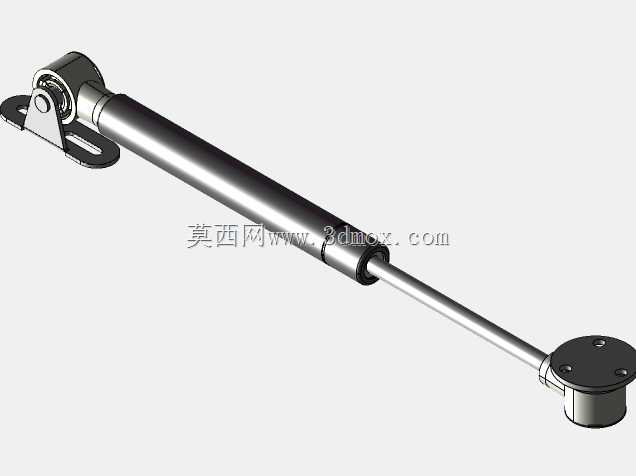

　　在各类需要开合支撑、重力平衡的机械结构场景里，这类气撑部件的应用覆盖范围极广，小到设备检修门的开启支撑、机柜门板的悬停固定，大到自动化设备上翻盖机构的重力抵消、工装夹具的辅助顶升，都能见到同结构原理部件的身影。这套AKS气举的结构设计，核心围绕密闭腔体内压缩气体的反作用力实现支撑力输出，整体采用细长杆式的同轴布局，缸体部分做了等径圆柱设计，表面预留的标识区域可直接印刷型号参数，方便现场运维人员快速识别规格。两端的连接结构做了差异化设计，一端是带铰接耳片的球头连接座，可适配小角度的安装偏摆，抵消安装面的平行度误差，避免杆体受径向弯矩导致密封件过早磨损；另一端是法兰式安装盘，盘面上均匀分布四个安装孔，

　　可直接通过螺栓固定在设备的固定基座上，安装时不需要额外加工复杂的定位槽，普通平面即可完成固定。从结构设计的逻辑来看，杆体的伸缩行程做了限位设计，完全伸出时内部有机械硬限位，避免气体推力过大导致活塞杆脱出缸体，完全收回时缸体端部有缓冲垫，降低收回瞬间的碰撞冲击，减少工作过程中的异响。密封结构采用多层复合密封，既保证腔体内高压气体的长期密封性能，又能允许活塞杆表面带少量粉尘时正常伸缩，适配车间多尘的实际工作环境，不需要额外加装防尘护套也能满足常规工况的使用寿命要求。做三维建模时，这类部件的安装边界需要重点核对，首先是完全收回状态下的总长度，直接决定了被支撑部件闭合状态下的安装空间是否足够，若预留空间不足会出现门板关不严、

　　机构合模不到位的问题；其次是完全伸出后的总长度，要匹配被支撑部件的最大开启角度，避免伸出长度不足导致开启角度达不到运维操作的要求，或是伸出过长导致机构过位顶坏周边零部件。两端连接点的相对转动范围也需要在装配时做运动仿真验证，尤其是铰接端的球头摆角，要覆盖整个开合行程中的角度变化，不能出现运动过程中连接座卡滞、杆体别劲的情况。在设备选型阶段，这类气举的支撑力需要根据被支撑部件的重心位置、重量做力矩换算，通常会选择额定支撑力比理论计算值大10%-15%的规格，抵消长期使用后气体微泄漏导致的推力衰减，同时要保证支撑力不会过大，避免单人操作关闭门板时需要施加过大的按压力。实际装配过程中，这类气举不允许承受径向载荷，

　　所有安装固定点的同轴度要控制在合理范围内，若安装时存在偏斜，会导致活塞杆表面的镀层被偏磨，破坏密封结构的配合面，出现漏气失效的问题。另外，缸体的安装方向通常建议活塞杆端朝下布置，利用缸体内的润滑油对密封件和活塞杆表面做持续润滑，延长部件的实际使用寿命，若必须反向安装，需要在选型时提前说明工况，选用适配反向安装的密封结构版本。从结构细节来看，活塞杆表面做了硬质氧化处理，硬度足够应对日常使用中的轻微磕碰，不会因为小的划痕导致密封失效，缸体采用薄壁金属管材加工，在保证整体结构强度的前提下尽可能降低自身重量，不会给被支撑部件增加过多额外负载。
