多联式电气接线排结构三维设计

　　在低压电气柜布线、工业设备电控回路搭建、现场分布式接线作业场景里，这类多联一体式接线结构是解决多回路导线规整、分线绝缘、接线点位固定的核心基础配件，和零散的单个接线端子相比，一体化排式结构能大幅减少现场排布的对齐工作量，避免单端子安装时出现的间距不均、固定孔位错位问题，尤其适合批量同规格回路的接线作业，比如生产线传感器信号汇总、动力回路分线、控制柜内二次线规整这类需要统一接线规格的场景。

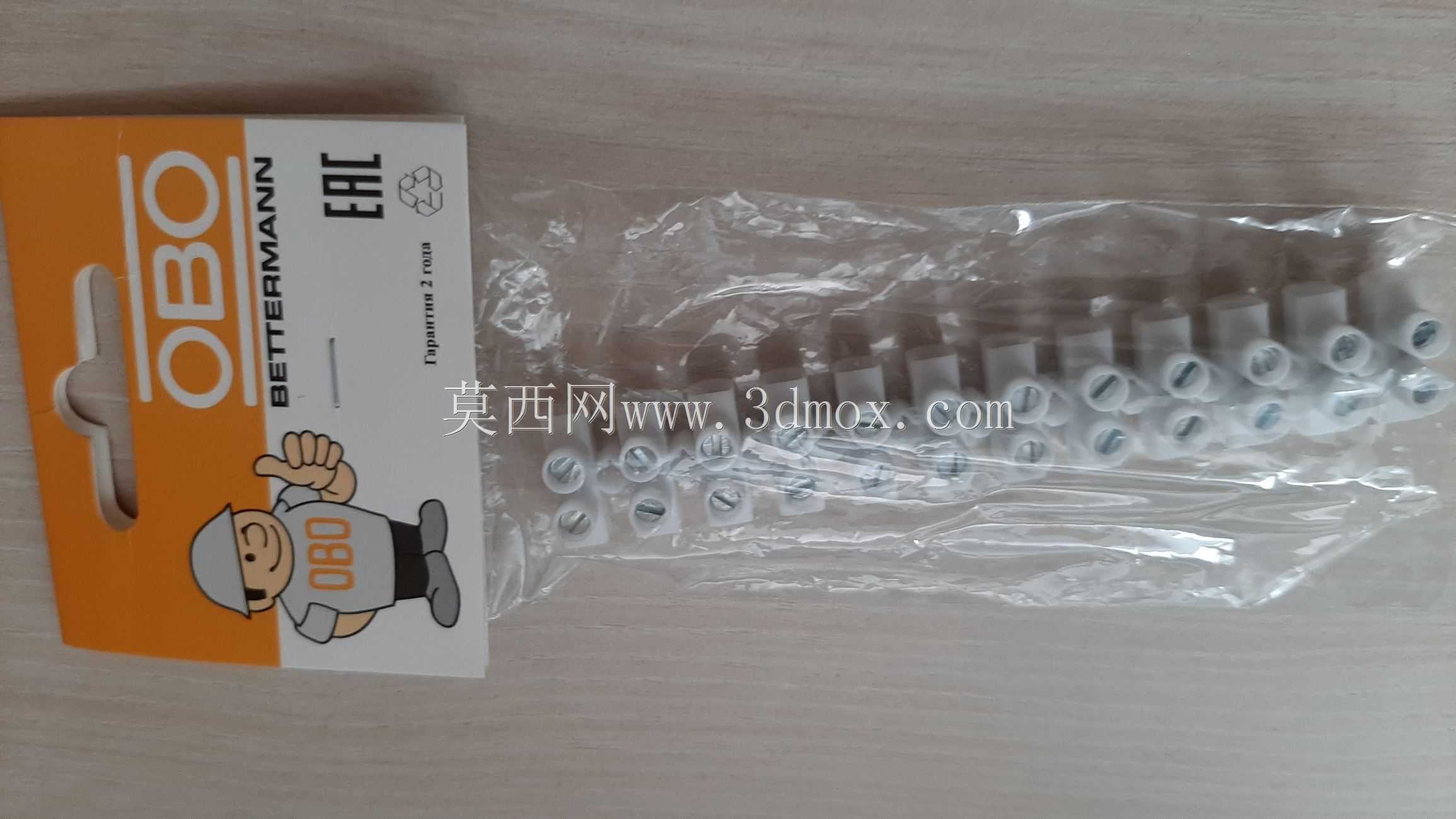

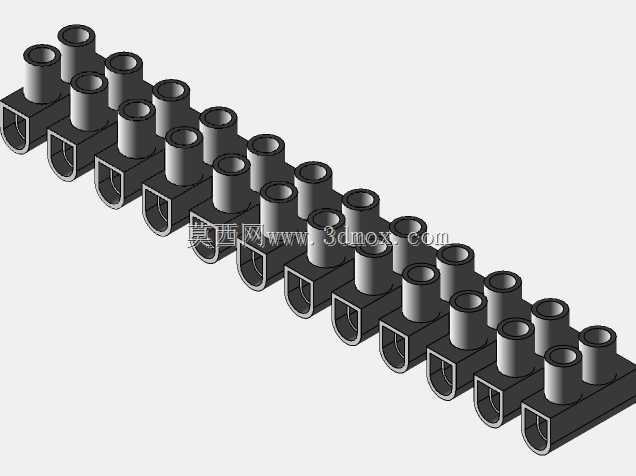

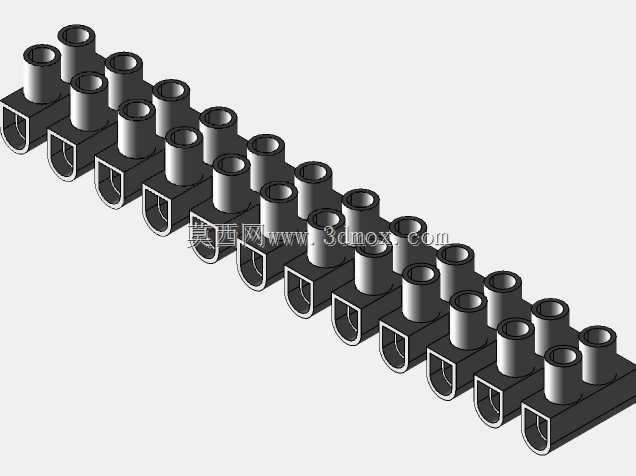

　　从结构设计逻辑来看，这款接线结构采用基座连体注塑成型的思路，每个接线单元自带独立的导线插装通道，上方的圆柱腔体是压线结构的安装位，可放置压线螺钉或者弹簧压线组件，导线从基座端部的U型开口侧插入后，通过上方腔体的锁紧结构实现导线的压接固定，相邻接线单元之间通过连体基座的隔断筋实现电气绝缘，避免不同回路导线之间出现短接风险。基座底部做了平直的安装基准面，可通过螺丝穿过基座预留的固定孔将整排接线结构固定在安装导轨或者设备安装板上，不需要逐个端子单独固定，整排安装后整体刚性充足，不会因为单根导线拉扯出现单个端子移位的问题。

　　实际选型使用时，首先要确认安装边界：整排接线结构的总长度由接线位数决定，单联接线单元的宽度适配常规1.5-6平方毫米的导线压接需求，上方圆柱腔体的外径匹配标准压线螺钉的锁紧行程，基座的高度控制在常规接线排的安装尺寸范围内，不会和柜内其他布线层出现干涉。基座端部的U型导线入口做了倒角导向处理，现场穿线时不需要刻意对准孔位，导线顺着倒角就能顺利插入压接腔，能提升现场接线的作业效率。相邻接线位的中心距做了统一规范，压接完成后导线之间的安全爬电距离满足低压电气的绝缘要求，即使在潮湿、多粉尘的工业现场，也能避免相邻回路之间出现漏电、飞弧问题。

　　设计建模过程中，首先要确认每个接线单元的内部通道尺寸：压接腔的内径要匹配对应线径导线的压接变形量，既要保证锁紧后导线不会被拉脱，也要避免压接过紧导致导线线芯断裂；基座的隔断筋厚度要兼顾绝缘性能和整体尺寸控制，过厚会导致整排结构总长度过大，浪费柜内安装空间，过薄则会降低绝缘强度，容易出现击穿风险。上方的圆柱腔体和基座主体采用一体化建模，衔接位置做了圆角过渡，避免注塑成型时出现应力集中导致的开裂问题，同时圆柱腔体的内壁做了适配压线结构的限位台阶，防止压线组件从腔体内脱落。基座底部的安装孔位采用沉孔设计，固定螺丝安装后螺丝头不会突出基座底面，保证整排结构安装后和安装面完全贴合，不会出现翘边、晃动的情况。

　　从实际使用的功能特性来看，这种连体式接线结构相比拼装式端子排，省去了端子之间拼接卡扣的结构，整体结构更简洁，零部件数量更少，现场安装时不需要逐个拼接端子，直接整排固定即可，作业效率能提升40%以上。同时连体结构的一致性更好，每个接线位的位置精度由模具保证，不会出现拼装式端子排因为拼接间隙累积导致的接线位偏移问题，适配自动化接线作业的定位要求。基座采用的绝缘材质耐温范围覆盖常规工业现场的环境温度，长期使用不会因为温度变化出现材质脆化、绝缘性能下降的问题，压接腔的结构设计兼容螺钉压线和弹簧压线两种锁紧方式，可根据不同的使用场景选择对应的锁紧组件，适配不同的接线效率需求。

　　现场安装时需要注意，整排结构固定前要先确认安装面的平面度，若安装面存在明显凸起，会导致基座固定后出现变形，进而影响内部压接腔的尺寸，导致导线插装不畅或者压接不牢。穿线时要将导线端部的绝缘层剥除到合适长度，保证线芯完全插入压接腔内部，避免裸露的线芯过长超出接线单元隔断，引发相邻回路短接。锁紧压线结构时要控制扭矩，扭矩过大会导致压线结构损坏或者线芯被压断，扭矩过小则会导致导线压接不牢，运行过程中出现接触不良、发热的问题。对于多尘、有腐蚀性气体的使用场景，可在接线完成后在整排接线结构外部加装防尘护罩，进一步提升运行可靠性，避免粉尘、腐蚀性气体进入压接位置导致接触电阻增大。
