工业设备缓冲限位支撑柱结构设计

项目分类:通用机械零部件 发布时间:2022-02-05 ID:538302
  • 工业设备缓冲限位支撑柱结构设计
  • 工业设备缓冲限位支撑柱结构设计
  • 工业设备缓冲限位支撑柱结构设计

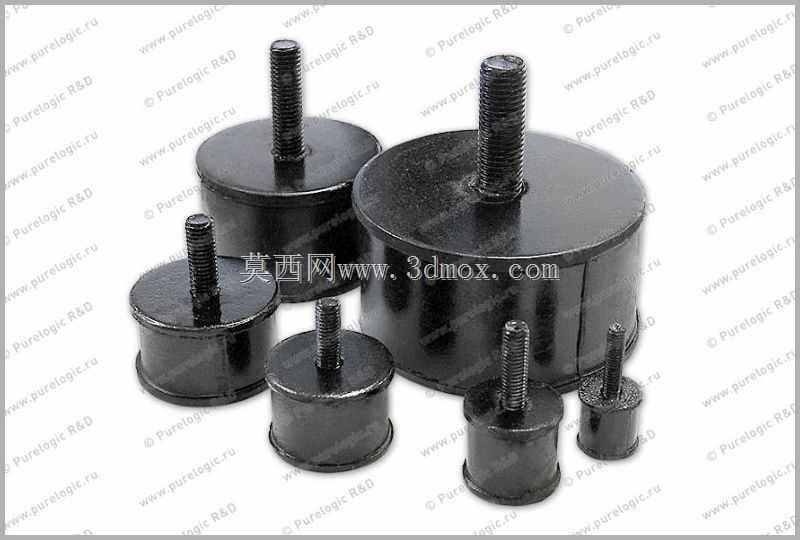

  在工业自动化生产线、物流输送设备以及各类需要行程限位、振动缓冲的工位场景中,这类带导向杆的柱式缓冲支撑部件是应用频次极高的功能元件。不同于常规的刚性限位块,该部件通过内部阻尼结构实现冲击能量的耗散,能够在设备动件抵达行程终点时,将刚性碰撞转化为柔性缓冲,避免硬接触带来的结构件变形、连接螺栓松动以及设备运行噪音超标等问题。从实际使用场景来看,这类部件常被布置在气动滑台的行程端点、升降机构的下限位位置、自动化料仓的开合机构止点,甚至在部分中小型冲压设备的辅助限位工位也能见到同结构原理的元件,其核心作用就是在不影响设备正常运行节拍的前提下,吸收动件运动末端的剩余动能,同时在静止状态下提供稳定的支撑定位能力。

  从结构设计逻辑来看,该部件采用同轴式布局,上部伸出的圆柱形导向杆与下部的阻尼筒体保持严格的同轴度公差,导向杆表面做硬化处理以降低长期往复运动带来的磨损,导向杆与筒体上端的配合部位采用低摩擦系数的导向套结构,既保证杆体伸缩过程无卡滞,又能避免侧向载荷带来的偏磨问题。下部筒体作为阻尼功能的承载主体,内部可根据实际缓冲需求填充阻尼介质或者配置弹性阻尼元件,筒体上下端的凸缘结构一方面用于内部元件的轴向限位,另一方面也作为安装基准面,方便用户通过法兰压块或者抱箍结构将整个部件固定在设备机架上。设计过程中需要重点校核导向杆的伸出长度与筒体内部行程的匹配关系,确保最大压缩状态下导向杆不会触碰到筒体底部,同时最大伸出状态下导向杆与导向套的配合长度满足抗侧向力的要求,避免杆体受径向力时出现弯折变形。

  从安装边界维度考量,该部件的安装适配性较强,下部筒体的圆柱外形可以适配多种安装方式:既可以在设备安装板上加工与筒体外径匹配的沉孔进行嵌入式安装,依靠筒体下端的凸缘实现轴向定位;也可以通过定制的抱箍支架将筒体固定在型材机架上,灵活调整安装高度以适配不同的行程限位需求。导向杆的顶端为平整圆柱端面,实际使用时可以根据接触件的外形配置不同的接触端头,比如搭配尼龙垫块降低接触噪音,或者搭配金属压块提升重载工况下的接触强度。需要注意的是,选型应用时要核算被缓冲动件的运动质量与运行速度,匹配对应阻尼等级的部件,避免缓冲能力不足导致的部件损坏,或者阻尼过大带来的设备运行卡滞问题。

  在结构细节处理上,该部件的所有外露棱边都做了倒角处理,避免安装调试过程中划伤操作人员,筒体与导向杆的配合部位设置了防尘密封结构,能够阻挡车间环境中的金属碎屑、粉尘进入筒体内部,延长内部阻尼元件与导向套的使用寿命。不同于外露式的弹簧缓冲结构,这种封闭式的柱式结构能够避免阻尼介质被外界环境污染,同时整体外观更加规整,不会出现弹簧卡滞异物、弹簧断裂弹出等安全隐患,更适合在有安全防护要求的自动化设备上使用。在实际建模过程中,需要重点保证各回转面的同轴度公差,导向杆的圆柱度公差要控制在合理范围内,避免伸缩过程中出现卡顿,同时安装基准面的平面度也要满足要求,保证安装后部件的垂直度,避免导向杆承受额外的偏载力矩。
