ШР32П12НГ1俄标圆形电连接器结构

　　这款俄标圆形电连接器，主要面向交直流电气回路的可靠连接需求，在工业控制设备、俄系机电装备、特种车辆电气系统、老旧进口设备维保替换场景中应用广泛，承担多芯线缆与设备端的信号、小功率电能传输功能，适配无屏蔽层的线缆端接场景，插头端采用直式出线结构，配套的线缆锁紧螺母可在完成线缆焊接后旋紧，实现线缆与连接器本体的固定，避免线缆拉扯导致的插针接触不良、焊点脱落问题。从结构设计来看，该连接器采用12芯混装接触件布局，其中6根接触件直径为1.5mm，6根接触件直径为2.5mm，不同直径的接触件可分别适配信号传输与小载流功率传输的需求，无需额外分设信号与功率连接器，能够有效缩减设备面板的安装开孔数量，压缩电气接口占用的空间。

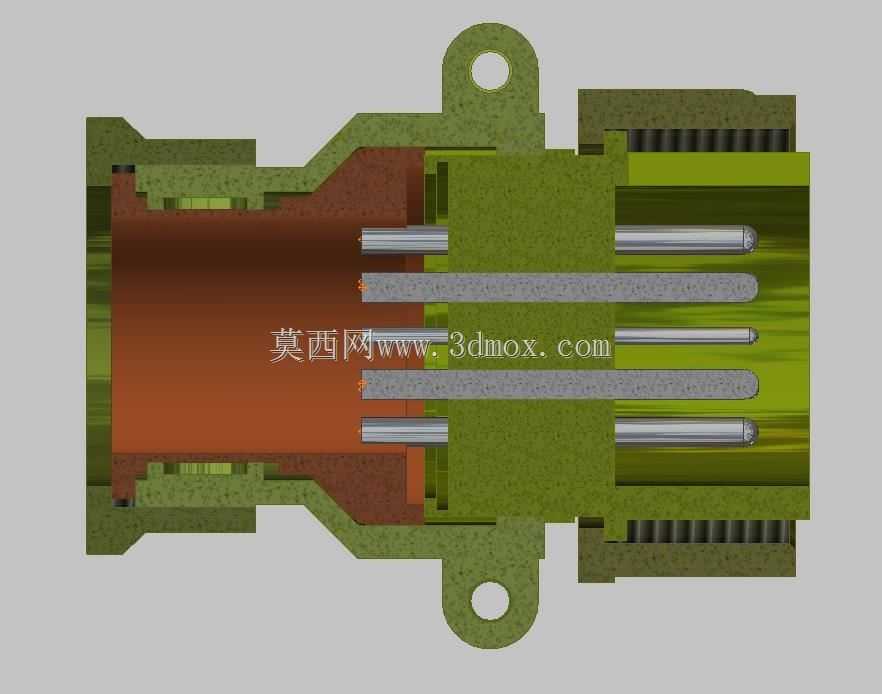

　　接触件表面采用镀银处理，可降低接触电阻，提升弱信号传输的稳定性，同时具备一定的抗腐蚀能力，适配工业场景下的常规使用环境。外壳采用法兰安装结构，本体两侧带安装耳，安装耳上开有圆形固定孔，可通过螺栓将连接器插座端固定在设备面板或舱壁上，安装边界清晰，法兰盘的定位尺寸适配俄标通用安装开孔规格，替换同型号旧件时无需重新加工安装孔位，能够降低维保改造成本。外壳主体采用金属材质加工，具备一定的机械强度，可承受常规的插拔冲击力与外部挤压，内部设置有绝缘基座，将不同电位的接触件完全隔离，避免相邻插针之间出现爬电、击穿问题，绝缘基座的卡槽结构可固定接触件的轴向位置，防止插拔过程中接触件出现移位、退针问题。直式电缆管结构可引导线缆平顺进入连接器内部，

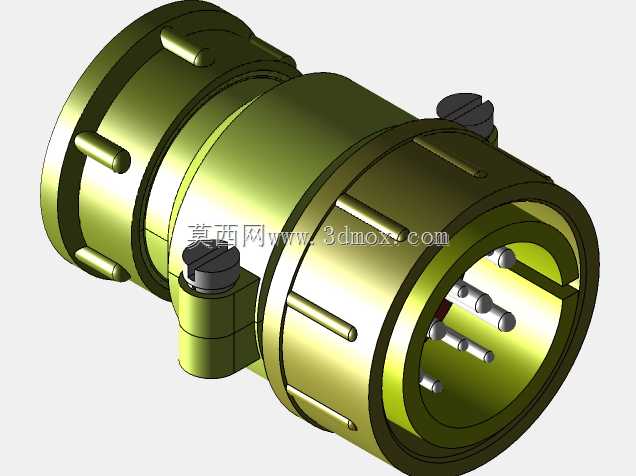

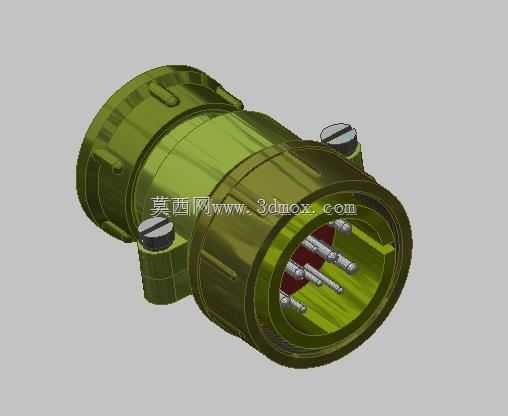

　　避免线缆在根部出现过度弯折导致的线芯断裂，无屏蔽线缆适配的螺母结构，可压紧线缆外层护套，实现线缆的抗拉固定，同时可阻挡一定的灰尘、杂物进入连接器内部，提升接口的防护能力。插头与插座对接时，采用圆柱面导向结构，插合过程中可自动对齐插针与插孔的位置，避免硬插导致的插针弯折、碰伤，插合到位后可通过外壳的配合结构实现锁紧，防止设备运行过程中的振动导致连接器松脱。在三维建模过程中，该模型完整还原了内部接触件的排布位置、绝缘基座的分层结构、外壳安装耳的尺寸、电缆管的内径与长度、锁紧螺母的配合螺纹位置，可直接用于设备电气接口的布局干涉检查，也可作为同类型连接器选型时的安装尺寸参考，帮助结构设计人员在设备布局阶段提前预留足够的安装空间、

　　插拔操作空间，避免后续装配阶段出现接口与周边结构件干涉、插拔操作无足够空间的问题。针对老旧俄系设备的维保场景，该结构模型也可作为反向测绘的参考基准，帮助加工适配的替换配件，解决进口配件采购周期长、成本高的问题。建模过程中对各配合面的公差带做了对应还原，比如插针与插孔的配合间隙、绝缘基座与外壳的过盈配合量、安装孔的位置度公差，都按照实际工业连接器的通用设计规范做了设定，确保模型导入装配环境后，可直接用于模拟插拔过程、验证安装路径的合理性。
