符合GOST16621-80标准的冲床冲钉结构

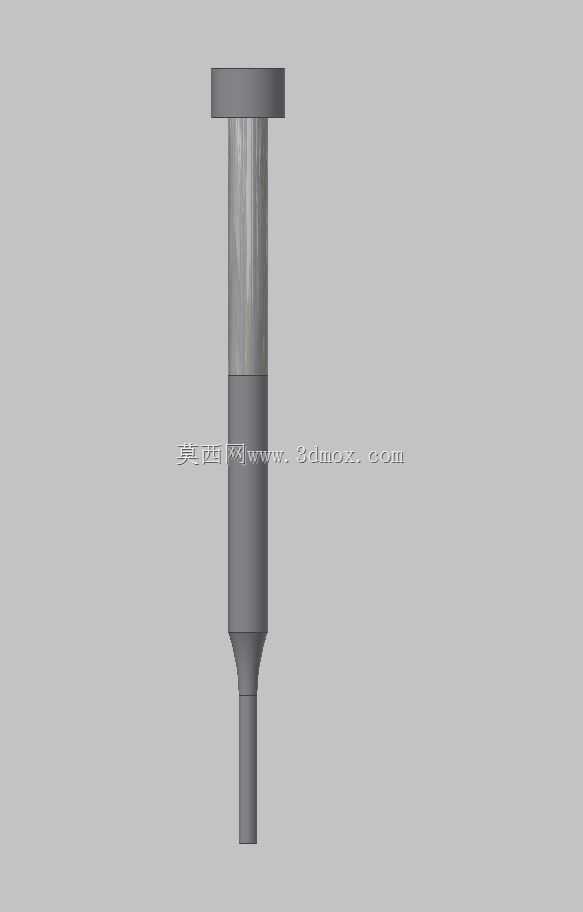

　　在冲压加工生产线的工装配置中，这类冲钉是冲裁工序里直接接触工件完成材料分离的核心执行零件，广泛应用于薄板冲孔、落料、局部成型等冲压工位，不管是普通开式冲床的连续模、单工序模，还是高速精密冲床的多工位级进模，都需要匹配对应规格的冲钉来完成加工动作。从结构来看，该冲钉采用阶梯式变径设计，头部为大直径圆柱段，这部分是安装定位的基准，装配时直接嵌入上模座的对应安装孔内，大直径的端面可以承受冲床滑块下行传递的冲击载荷，避免冲钉在反复冲压过程中出现轴向窜动，同时头部的圆柱面和模座安装孔采用小间隙配合，保证冲钉的同轴度，防止冲压过程中出现偏载导致的刃口崩损。杆部从头部开始先保持一段等直径的导向段，这部分在冲压下行过程中会先进入卸料板的导向孔内，

　　对冲钉的运动轨迹做二次约束，抵消部分滑块运动带来的横向偏移量，尤其是在高速冲压工况下，这段导向结构能大幅降低冲钉的弯曲疲劳风险，延长零件使用寿命。杆部末端为工作段，直径根据所需冲孔的尺寸做对应缩减，工作段和导向段之间采用平滑的锥度过渡，避免截面突变带来的应力集中，要知道冲钉在工作时每一次冲压都会承受瞬时的冲击载荷，截面突变位置很容易在反复载荷下出现疲劳断裂，平滑过渡的锥面可以让应力均匀分散，提升零件的抗冲击性能。工作段的端面为平刃口设计，刃口边缘做了极小的倒钝处理，既保证冲裁时可以顺利切断板材，又避免刃口过于锋利在首次冲压时出现崩边，日常生产中冲钉的刃口磨损是最常见的失效形式，

　　这种结构的冲钉在刃口磨损后可以直接通过外圆磨床重磨工作段端面，重磨后只要调整安装时的垫片厚度就能继续使用，维护成本较低。从安装边界来看，该冲钉的总长度需要匹配上模座、垫板、固定板、卸料板的叠层厚度，保证冲钉在上模到达下死点时，工作段伸出卸料板的长度刚好能冲穿对应厚度的板材，同时不会因为伸出过长导致冲钉弯曲，头部的直径要大于模座安装孔的台阶孔径，保证冲压时的反作用力可以均匀传递到垫板上，不会出现冲钉被压入模座的情况。在实际选型应用中，这类冲钉多用于厚度6mm以下的低碳钢、铝板、铜板等板材的冲孔加工，针对不同的冲压材料，只需要更换对应材质的冲钉即可，比如冲压不锈钢板材时可以选用硬质合金材质的同结构冲钉，

　　冲压普通冷轧板时选用合金工具钢材质就能满足使用需求。设计这类冲钉的三维模型时，需要重点保证各段圆柱的同轴度公差，锥面过渡的圆角半径要符合标准要求，头部的安装端面和杆部轴线的垂直度公差也要控制在合理范围内，不然装配后会出现冲钉偏斜，导致冲孔毛刺过大、甚至啃坏凹模的情况。另外在冲压工序排布时，冲钉的安装位置要避开模座上的其他干涉零件，比如弹簧、导柱、螺丝孔等，同时要保证冲钉中心和下方凹模孔的中心完全对中，单边间隙根据板材厚度和材质调整到对应数值，才能获得合格的冲压断面质量。
