螺纹连接式接线端子排结构设计

　　在低压电气柜布线、工业控制设备内部走线、现场传感信号转接这类场景里，接线端子排是最常用的导线转接部件，这款采用螺纹压接结构的端子，适配0.5平方到6平方毫米线径的导线，整体宽度控制在7mm，在排布密度和接线可靠性之间做了很务实的平衡。从结构设计逻辑来看，这类端子的核心需求是保证导线压接后接触电阻稳定，同时在设备振动、温度循环变化的工况下不会出现松脱，顶部的一字槽锁紧螺钉是整个压接结构的施力部件，螺钉旋入时会带动内部的压块向下位移，把剥去绝缘层的导线端部牢牢压在导电基座的接触面上，相比直插式弹簧端子，螺纹压接的结构能提供更大的压紧力，对于多股软线、带冷压端头的导线都有很好的适配性，在工业现场运维时，普通一字螺丝刀就能完成接线操作，

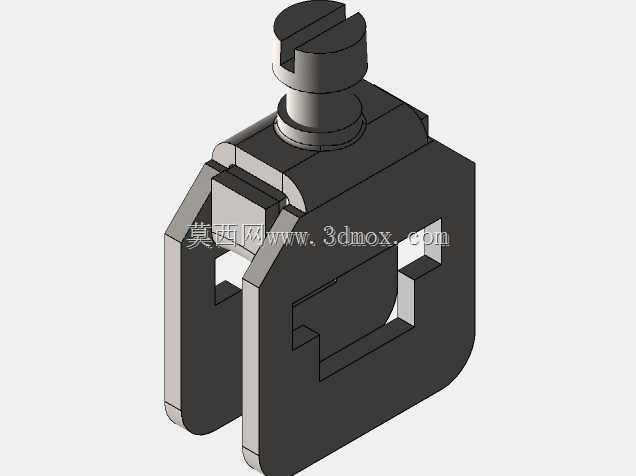

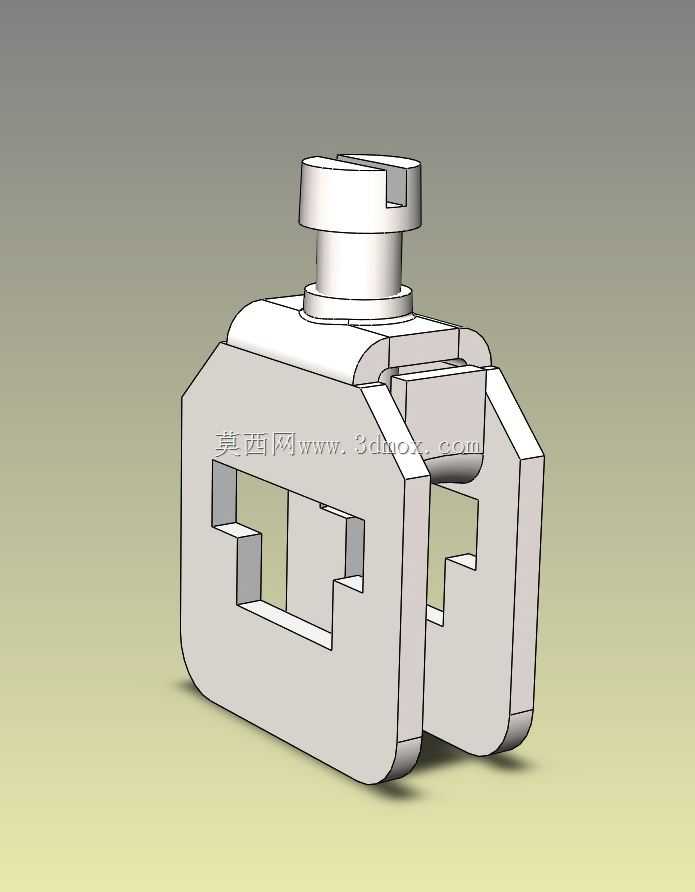

　　不需要专用工具，对现场施工的友好度更高。外形结构上，这款端子采用U型夹式的主体框架，两侧的夹持臂在螺钉锁紧时会产生微量的弹性形变，既可以给压接位置提供持续的预紧力，抵消温度变化带来的材料热胀冷缩影响，也能避免螺钉过拧时压伤导线线芯，框架的开口尺寸刚好匹配对应线径的导线插入深度，设计时预留的导线插入止位结构，能避免施工时导线插入过深触碰相邻端子造成短路，也不会因为插入深度不够导致压接面积不足引发接头发热。安装边界方面，7mm的单体宽度意味着在标准的35mm电气安装导轨上，每米长度可以排布超过140个接线点位，对于点位密集的PLC控制柜、分布式IO模块接线端这类应用场景，能有效节省柜内安装空间，

　　端子的整体高度在设计时也考虑了柜内的走线空间，锁紧后顶部的螺钉头不会突出过高，配合端子间的绝缘隔层，即使相邻端子电位不同，也能保证足够的电气间隙，满足低压电气设备的安规要求。从实际使用的角度看，这类端子的导电部分采用高导电率的铜基材料，表面做镀锡处理，既能降低接触电阻，也能在潮湿、有轻微腐蚀的工业环境下避免接触面氧化，外部的绝缘框架采用阻燃工程塑料注塑成型，在接线过载发热时不会出现明火蔓延，符合电气配件的阻燃等级要求。设计这类端子的三维模型时，需要重点关注螺钉行程和压块位移的匹配关系，螺钉的螺距选择要兼顾锁紧效率和压接力的控制，螺距过大容易出现压接过猛损伤线芯，螺距过小则会增加接线时的旋转圈数，降低施工效率；

　　压块与框架内壁的配合间隙要控制在合理范围，既要保证压块上下滑动顺畅不卡滞，也要避免间隙过大导致压块倾斜，造成导线压接偏斜、接触面积不足的问题。另外，端子底部的导轨卡扣结构也是设计的关键点，卡扣的弹性要保证既能轻松卡入标准导轨，又能在设备运输、运行振动时不会从导轨上松脱，卡扣的解锁位置要预留螺丝刀操作空间，方便后期维护时单个端子的拆卸更换，不需要拆解整排已经接好线的端子。在实际选型应用中，这类7mm宽度的螺纹端子通常用于控制回路的信号接线、小功率动力回路的电源接线，相比大规格的动力端子，它的排布密度更高，相比更窄的微型端子，它的压接范围更大，能覆盖现场绝大多数常规线径的接线需求，不管是原厂设备装配还是后期的设备改造、线路检修，都是适配性很强的电气连接部件。建模过程中，对压接区域的细节还原很重要，比如压块底部的防滑纹路，这些纹路在压接导线时可以增加与线芯的摩擦力，避免导线受外力拉扯时从端子内脱出，螺钉头的一字槽尺寸要匹配标准一字螺丝刀的刀头厚度，保证施工时螺丝刀不会轻易滑脱，这些细节都是实际工程应用中会直接影响使用体验的设计点。
