卡式快装内六角锁紧连接组件

　　这款卡接式锁紧连接件，在钣金机柜、电气箱柜、轻型框架的面板快装场景中应用十分广泛，日常做设备维护、面板拆装时不用额外焊接螺母或者攻丝，直接卡入预制的安装孔位就能完成锁紧固定，比传统的螺栓螺母组合节省至少六成的装配时间，尤其适合需要频繁拆装检修的设备面板、走线槽盖板、设备外罩等部位。

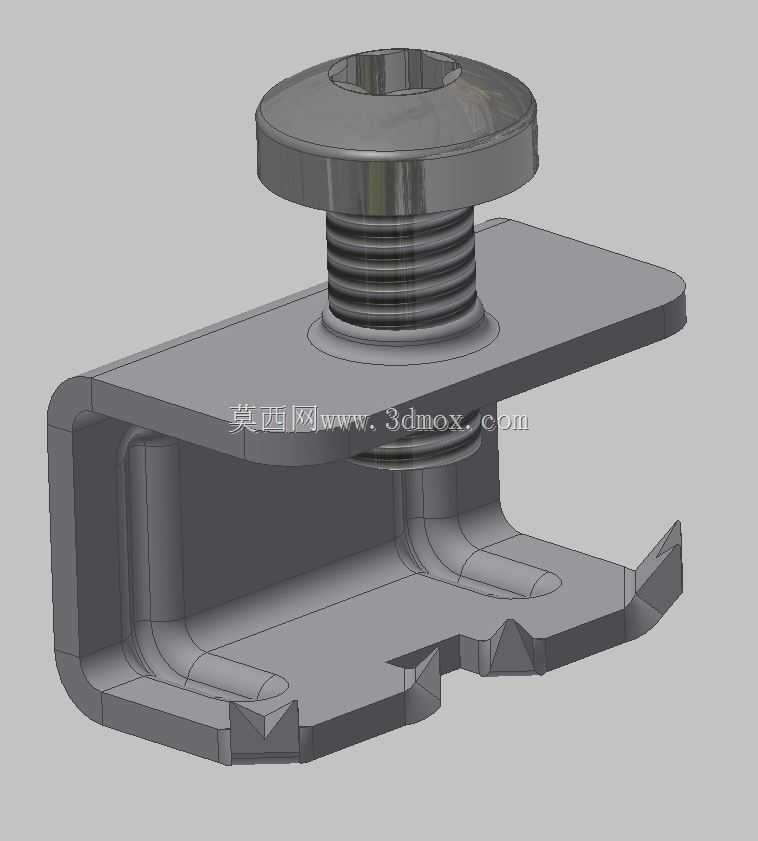

　　从结构设计来看，整个组件分为带内六角驱动头的锁紧螺栓、C型弹性卡接底座两个核心部分。螺栓头部采用标准内六角凹孔设计，可适配常规内六角扳手施加锁紧扭矩，头部下方做了加大直径的法兰压边，锁紧时压边能完全覆盖安装孔周边的钣金面，分散锁紧压力避免薄钣金被压溃变形，螺栓杆部的螺纹采用细牙设计，螺距小锁紧后自锁性能更好，受设备运行振动影响也不容易出现松脱问题。下方的C型卡接底座是整个组件的核心功能件，底座上部做了与螺栓配合的内螺纹孔，下部是两个对称的弹性卡爪，卡爪端部做了向外翘起的导向斜面，安装时直接将底座对准预制的矩形安装孔推入，卡爪受孔壁挤压向内收缩，完全推入后卡爪在自身弹性作用下向外弹开，倒扣在安装孔的背面钣金面上，不需要从背面托住底座就能直接拧动螺栓完成锁紧，完全解决了封闭腔体内无法伸手固定螺母的装配痛点。

　　做结构设计适配时需要注意几个安装边界参数：首先是适配的钣金厚度，这款卡接底座的卡爪倒扣高度适配1.2mm到2.5mm厚度的冷轧钢板、铝合金钣金，过薄的钣金会导致卡爪扣合量不足容易松脱，过厚的钣金则无法顺利推入卡接；安装孔需要冲裁为匹配底座外形的长圆孔，孔位公差控制在±0.1mm范围内，间隙过大会导致底座安装后出现晃动，锁紧后面板错位，间隙过小则底座推入阻力过大，装配效率下降。螺栓的有效锁紧行程为8mm，可适配总厚度在3mm到7mm之间的叠层连接件，比如面板加密封胶条的组合结构，锁紧时扭矩建议控制在1.2N·m到1.8N·m之间，扭矩过大容易导致C型底座的卡爪产生塑性变形，失去卡接能力，扭矩过小则锁紧力不足，受振动后容易松脱。

　　从实际使用场景的适配性来看，这款连接件除了常规的电气柜面板安装，还能用于轻型铝型材框架的外挂件固定、设备检修门的快速锁紧、通风管道盖板的连接，相比传统的抽芯铆钉，它可以反复拆装不会破坏基材，相比普通的十字盘头螺丝加螺母的组合，它不需要在封闭结构背面预留操作空间，装配时单人就能完成全部操作。设计时卡爪的内侧做了防滑齿结构，卡入安装孔后防滑齿会咬入钣金表面，即使螺栓转动锁紧时，底座也不会跟着跟转，不需要额外用工具固定底座，进一步提升了装配效率。螺栓头部的法兰压边下方还预留了放置平垫片或者防松垫片的空间，有更高防松要求的场景可以加装蝶形防松垫片，进一步提升振动工况下的锁紧可靠性。

　　建模过程中对卡爪的弹性变形量做了模拟验证，卡爪单侧的最大弹性形变量为1.2mm，推入安装孔时的最大推入力不超过35N，手工按压就能完成底座安装，不需要借助工具敲击，避免安装时敲坏底座表面的防腐涂层。整个组件的表面处理采用镀锌钝化工艺，盐雾测试可达48小时无红锈，适合常规室内工业设备的使用环境，有防腐蚀要求的场景也可以更换为304不锈钢材质的版本，适配户外或者有腐蚀性介质的使用场景。
