EN带矩形工作台平面磨床机械结构

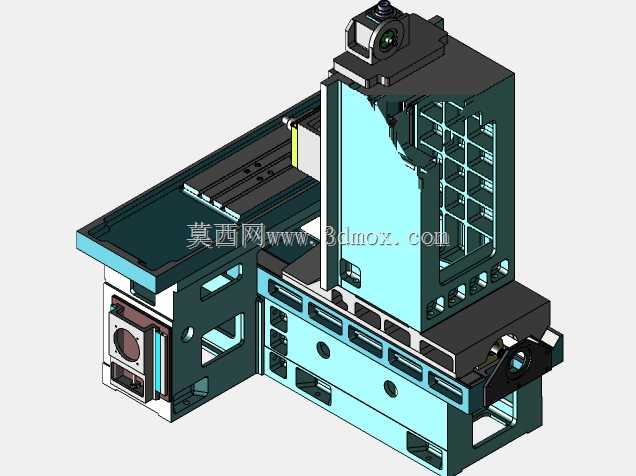

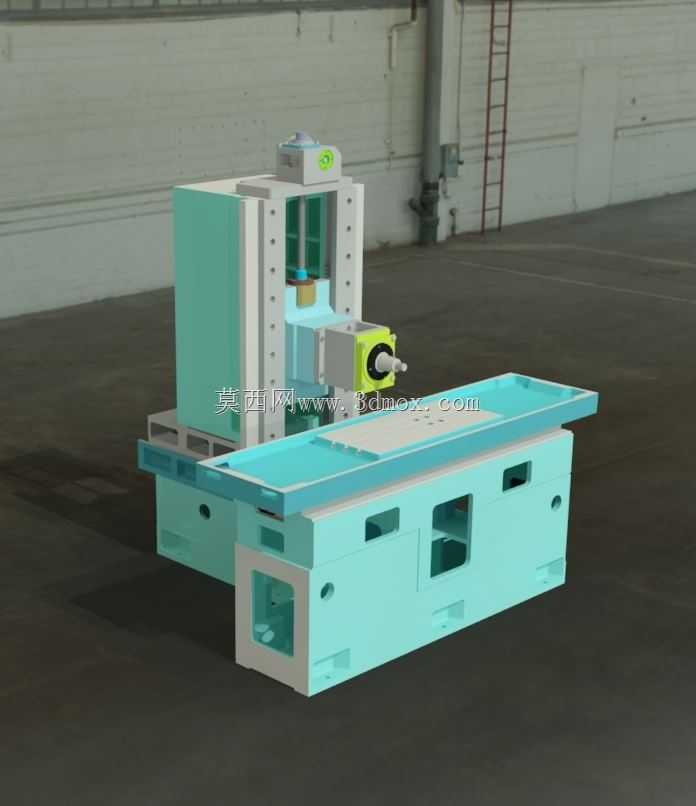

　　在金属切削加工领域，平面磨床是保障零件平面度、表面粗糙度达标的核心精加工设备，这款带矩形工作台的平面磨床，主要面向中小型机械加工车间、工具修配厂、设备维修工段的平面加工需求，可完成铸铁、钢材、有色金属等多种材质工件的平面磨削工序，适配模具钢块、机床导轨板、液压阀块、工装定位板等典型零件的终加工环节，能稳定达到IT5-IT7级尺寸精度，Ra0.8及以下的表面粗糙度要求，是机加工环节不可或缺的精加工设备。从结构设计逻辑来看，该模型完整还原了磨床的机械本体部分，未包含驱动单元、电控系统、液压站等外围配套部件，核心聚焦于床身、立柱、工作台拖板、磨头进给滑座这些核心承载与运动部件的结构关系。床身采用整体箱式筋板布局，

　　内部纵横交错的加强筋按照受力路径排布，可有效承受磨削过程中的磨削抗力与部件自重带来的变形，保障长期使用后的精度保持性；立柱采用单立柱侧置布局，与床身通过结合面定位螺栓刚性连接，立柱导轨面采用淬硬处理的滑动导轨结构，可承载磨头滑座的垂直进给运动，导轨面的刮研点布局符合滑动导轨的接触刚度要求，能避免低速进给时的爬行问题。矩形工作台采用电磁吸盘装夹形式，工作台面的T型槽预留了工装夹具的安装位置，可适配无法通过电磁吸盘装夹的非导磁工件装夹需求；工作台纵向运动采用液压驱动的滑动导轨结构，行程范围内的运动平稳性经过结构优化，换向冲击控制在合理区间，可避免磨削过程中因换向冲击导致的工件表面振纹。磨头横向进给机构布置在立柱的横向滑鞍上，

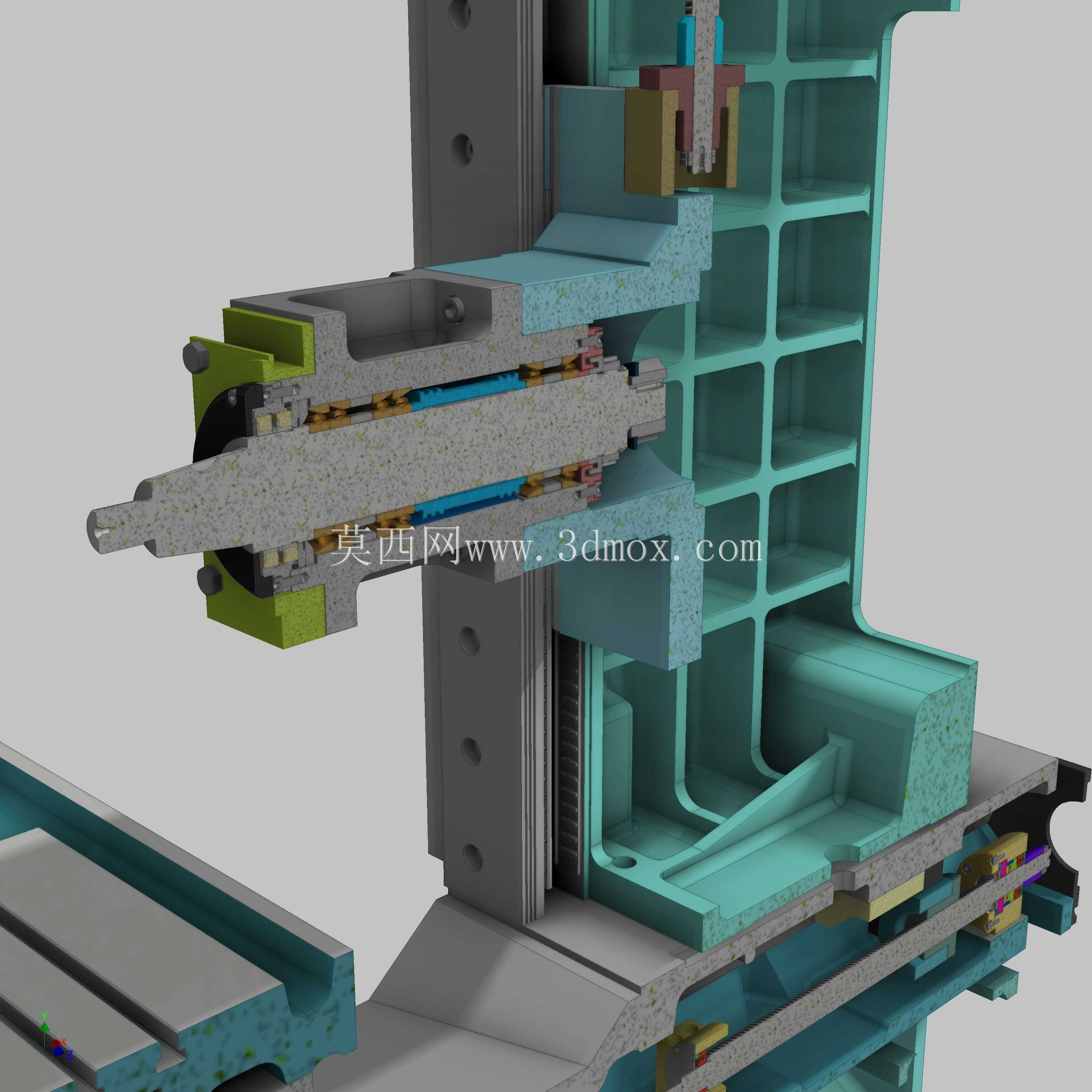

　　进给丝杠采用预紧结构消除传动间隙，可实现微量进给的精准控制，最小进给量可满足精磨工序的吃刀量要求；磨头主轴采用多组角接触轴承配对安装的结构，轴承预紧量可通过端盖调整，保障主轴高速旋转时的径向跳动与轴向窜动控制在精度允许范围内，主轴端部的砂轮装夹结构设置了砂轮防护罩安装位，符合磨削加工的安全防护要求。从安装边界来看，该磨床的床身底部预留了地脚螺栓安装孔，孔位尺寸按照设备总重与磨削力的倾覆力矩计算设置，安装时需要配套对应的减震垫铁调整床身水平，水平度偏差需控制在每米0.02mm以内，才能保障后续的加工精度；设备周边需要预留足够的操作与维护空间，正面操作位预留工件上下料的操作距离，侧面预留砂轮更换、导轨润滑维护的操作空间，背面预留液压管路、电气线路的布线空间。在实际应用场景中，这类矩形工作台平面磨床既可以承担批量零件的平面精加工，也可用于设备维修过程中磨损零件的修复加工，比如机床导轨面磨损后的修磨、工装夹具定位面的精度恢复、模具零件配合面的精加工等场景。设计过程中，核心运动部件的尺寸链经过严格核算，工作台移动的直线度、磨头垂直进给的垂直度、磨头横向移动的平行度这些核心几何精度项，都在结构设计上预留了刮研调整余量，方便设备总装以及后期大修时的精度恢复；导轨面的润滑通道采用内置油孔布局，可实现自动润滑的均匀供油，避免导轨面干摩擦导致的磨损加剧。不同于成型磨床或者专用磨床的窄适用范围，

　　这款通用型矩形工作台平面磨床的工作台行程适配绝大多数中小型零件的平面加工需求，磨头的转速范围可适配不同材质砂轮的磨削线速度要求，既能采用普通氧化铝砂轮加工普通钢材，也可更换碳化硅砂轮加工硬质合金、有色金属等材质，还能更换金刚石砂轮完成陶瓷、硬质合金等硬脆材料的平面加工。结构建模过程中，各部件的连接关系完全按照实际装配关系还原，螺栓连接的沉孔深度、销钉定位的配合长度、导轨压板的调整间隙都符合实际机械设计的规范要求，没有出现结构干涉或者装配关系错误的问题，可作为磨床结构学习、同类设备改造设计、机床维修拆装参考的三维结构依据，帮助结构设计人员快速理解普通平面磨床的机械构成逻辑，掌握各部件的受力传递路径与运动配合关系。
