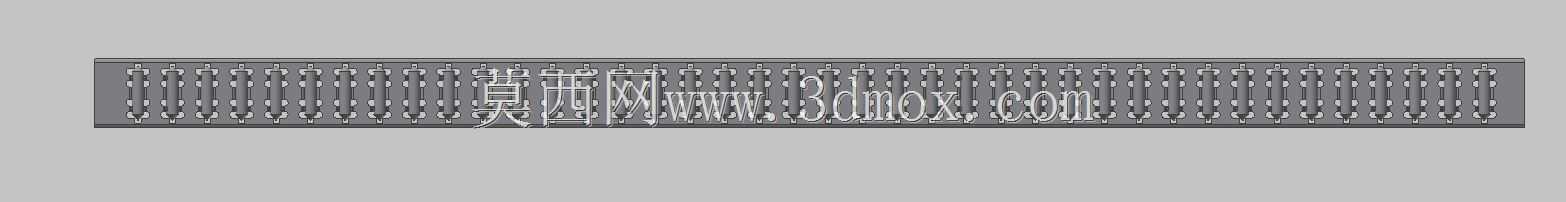

长行程循环滚动直线轴承结构

　　在自动化生产线的移栽工位、数控设备的进给轴系、精密检测设备的滑台模组里，这类长型直线轴承是承担线性导向负载的核心基础件，和常规短行程直线轴承不同，这款加长结构的循环滚动直线轴承，主要适配跨距较大、导向精度要求高、负载分布均匀性要求严的传动场景，比如光伏组件排版设备的长行程移载滑台、木工机械的推台导向机构、包装生产线的横封往复移动架，都能看到这类结构的应用。从实际使用场景来看，普通短款直线轴承在长行程往复运动中，容易因为支撑跨距不足出现滑台卡滞、滚动体受力不均导致的局部磨损，而这款加长型结构通过拉长轴承本体的有效导向长度，增加了滚动体的循环列数和接触承载点，能在相同轴径规格下，大幅提升倾覆力矩的承受能力，

　　哪怕滑台单侧挂载偏重的工装夹具，也能保持顺畅的线性移动，不会出现别劲、爬行的问题。设计这款轴承结构的时候，首先要匹配配套光轴的公差等级，通常和h6级精度的淬硬光轴配合，轴承外圈和安装座孔的配合选用H7级过渡配合，保证安装后不会出现外圈蠕动、内圈和光轴间隙过大的问题。滚动体采用单列循环的钢球排布，每一列钢球都对应独立的循环返向通道，返向槽的曲率经过反复优化，钢球在进入承载区和脱离承载区的过渡段不会出现卡滞点，往复运动过程中钢球的循环阻力波动控制在极小范围内，能有效降低高速往复运动时的振动和噪音。从安装边界来看，这款轴承的外圈设计有标准的安装定位台阶，安装时可以直接嵌入安装座的台阶孔内，靠端面压盖完成轴向固定，

　　不需要额外设计复杂的锁紧结构，安装孔的同轴度公差需要控制在0.02mm以内，避免多轴承串联安装时出现不同心导致的运动阻力陡增。轴承两端的密封结构采用双唇口丁腈橡胶密封，既能阻挡外部的切削碎屑、粉尘进入轴承内部的滚动通道，也能防止内部润滑脂在高速往复运动中被甩出，日常维护只需要定期通过注油孔补充锂基润滑脂即可，不需要频繁拆解保养。在实际选型应用中，这类长型直线轴承通常成对使用，分别布置在滑台的两端支撑位置，两个轴承的中心距要根据滑台的行程长度合理设置，通常中心距不小于滑台总行程的1/3，保证滑台移动到极限位置时，轴承和光轴的配合长度依然能满足导向刚度要求。和直线导轨滑块结构相比，这类直线轴承搭配光轴的导向方案成本更低，安装调试更简单，

　　在对导向精度要求不是超精密级、负载中等的自动化设备里，性价比优势非常明显，尤其是一些需要长行程水平移动、垂直升降的工位，搭配防尘罩使用时，能在多粉尘、有少量切削液飞溅的车间环境里长期稳定运行。结构设计过程中，滚动体的直径和数量是经过承载校核的，每一颗钢球和光轴、外圈滚道的接触应力都控制在材料许用应力范围内，额定动负载能满足常规自动化设备每分钟10-30次往复循环、8000小时以上的使用寿命要求，不会出现短期使用后钢球点蚀、滚道磨损导致的精度下降问题。轴承的保持架采用尼龙加玻纤的材质，自润滑性能好，和钢球的摩擦系数低，高速往复运动时不会因为保持架和钢球的摩擦产生过多热量，哪怕在连续运行的工况下，轴承的温升也能控制在合理范围内，不会因为热胀导致和光轴的配合间隙消失出现卡滞。
