Schiess3FBW机床主轴精密结构

项目分类:通用机械零部件 发布时间:2022-02-05 ID:538351
  • Schiess3FBW机床主轴精密结构
  • Schiess3FBW机床主轴精密结构
  • Schiess3FBW机床主轴精密结构

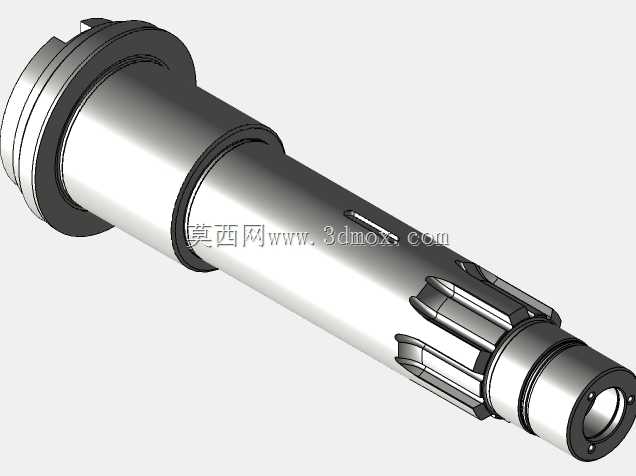

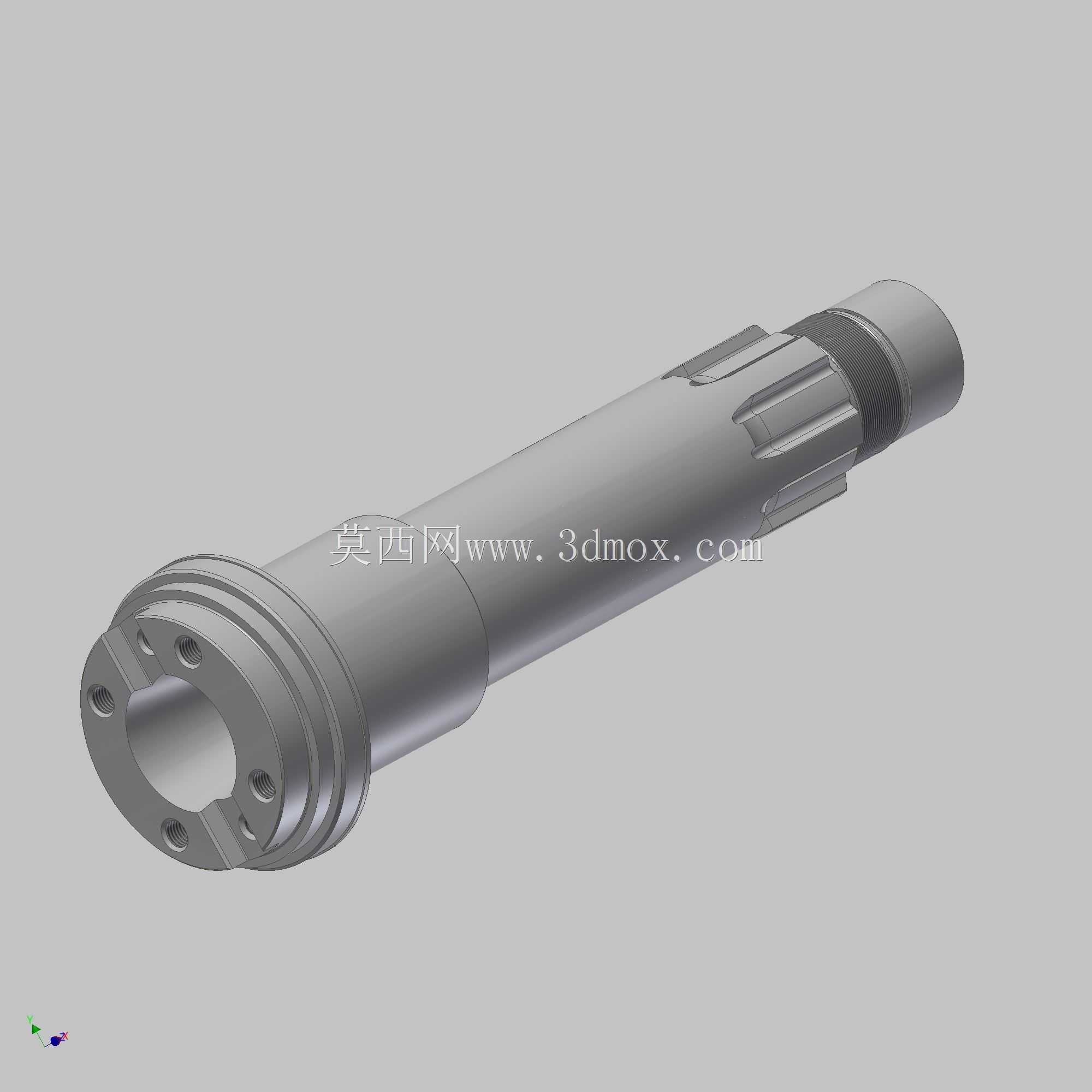

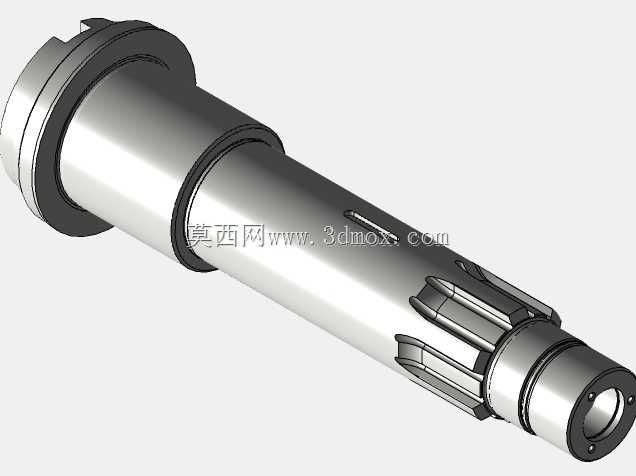

  在重型机床的切削加工场景里,主轴作为核心执行部件,直接决定了工件加工的精度上限、切削负载承受能力以及连续作业的稳定性,这款适配Schiess 3FBW设备的主轴结构,正是针对重型立车重载加工工况做的定向结构设计。从实际加工场景来看,这类主轴主要承担大余量铸钢件、重型锻件的粗精加工工序,加工过程中既要传递大扭矩带动工件或者刀具完成旋转切削,还要承受切削过程中产生的径向切削力、轴向进给力以及断续切削带来的冲击载荷,因此结构设计上做了多维度的强化处理。先看安装端的结构,主轴端部采用法兰式安装结构,端面上均匀分布的螺栓孔用于和前端卡盘或者夹具连接定位,法兰端面的平面度、螺栓孔的位置度都做了严格的形位公差约束,

  保证夹具安装后的端面跳动控制在微米级,避免加工过程中出现工件偏摆带来的尺寸超差问题。法兰根部设计了多道环形退刀槽与密封槽位,既可以在加工时规避砂轮越程带来的加工干涉,也能安装密封圈阻挡切削液、金属切屑进入主轴轴承腔,避免轴承磨损提前失效。轴身的传动段采用了渐开线花键结构,这种结构相比普通平键传动,拥有更大的接触承载面积,能够传递更大的输出扭矩,同时花键的齿向做了修形处理,在装配时可以和传动齿轮实现更好的齿面贴合,减少重载传动下的应力集中,避免花键齿出现压溃、磨损问题。花键段旁的轴颈位置是轴承安装位,这里的圆柱度、表面粗糙度都按照精密级轴类零件要求设计,和精密滚动轴承内圈采用过盈配合,保证轴承装配后的支撑刚性,

  轴颈处还设计了轴肩结构作为轴承的轴向定位基准,轴肩的垂直度公差严格控制,避免轴承装配后出现内圈偏斜,影响主轴整体的回转精度。主轴的尾端结构做了锥度与锁紧螺纹配合的设计,用于和后端的传动机构、锁紧装置连接,既可以传递轴向的拉紧力,也能在主轴变速、制动过程中承受轴向的冲击载荷,尾端的中心孔作为加工全程的工艺基准,在轴类磨削、检测工序中都作为定位基准使用,保证各段轴颈的同轴度要求。从安装边界来看,这款主轴的各段轴径尺寸是按照Schiess 3FBW机床的主轴箱内腔尺寸匹配设计的,装配时不需要额外修改箱体的轴承孔、传动位尺寸,花键段的参数和设备原有传动齿轮完全适配,端部法兰的安装孔位和原厂卡盘、夹具的连接尺寸一致,

  替换安装时可以直接完成装配,不需要做二次加工适配。在实际运行过程中,主轴内部还设计了贯通的内冷通道,可以从主轴尾部通入高压切削液,直接输送到前端切削区域,在深孔加工、高速切削时带走切削区域的热量,同时冲掉附着在刀具和工件上的切屑,减少刀具磨损,提升加工表面质量。轴身的不同轴段之间都设计了过渡圆角,避免轴径突变带来的应力集中问题,在承受交变载荷、冲击载荷时,减少应力集中位置出现疲劳裂纹的风险,提升主轴的整体使用寿命。这类主轴的选材一般采用高强度合金结构钢,经过调质、表面淬火等多道热处理工序,保证轴芯部拥有足够的韧性承受冲击载荷,轴颈、花键等摩擦接触位置拥有足够的硬度,抵抗长期运行带来的磨损,装配前还需要做动平衡校正,控制主轴高速旋转时的振动量,避免加工表面出现振纹,影响工件的加工质量。在设备维护场景中,这款主轴的结构设计也考虑了拆装便利性,各轴段的定位轴肩高度都按照轴承拆装要求设计,拆卸轴承时可以通过拉马直接作用在轴肩位置,不会损伤轴颈表面,密封槽的尺寸采用标准密封件规格,更换密封件时不需要定制非标配件,降低设备维护的成本与停机时间。
