机加工用矩形永磁吸盘磁力装夹工装

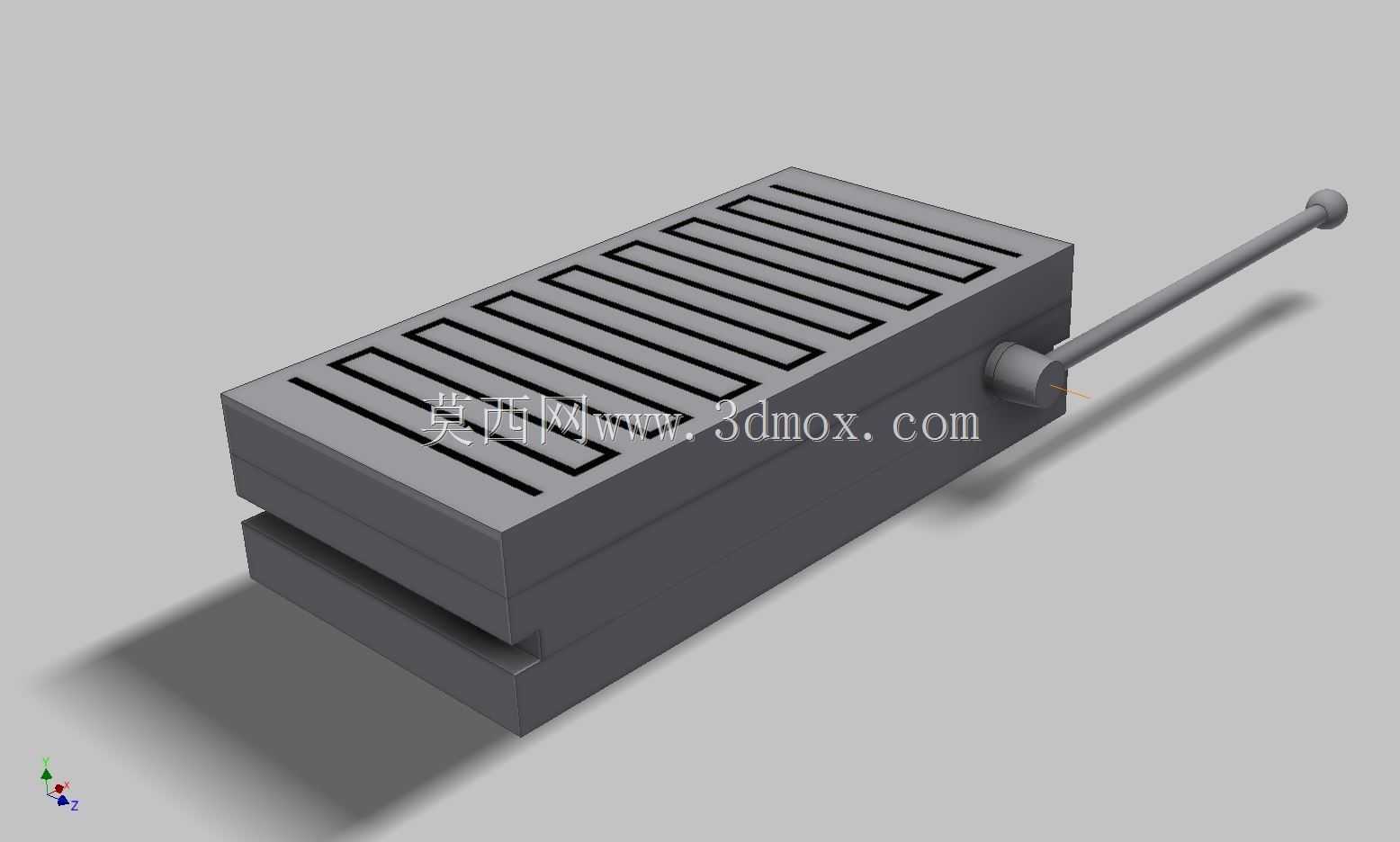

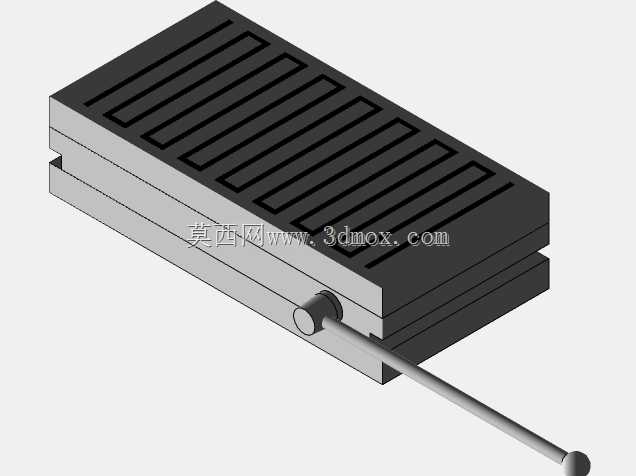

　　这款矩形结构的磁力装夹部件，主要面向平面磨床、小型数控铣床、电火花成型加工设备的工件装夹场景，替代传统机械压板、螺栓压紧的装夹方式，解决薄型导磁工件装夹易变形、多工位装夹效率低的痛点。在实际加工场景中，普通机械压板装夹需要逐个拧紧螺栓，薄钢板、小型导磁块类工件受压紧力作用容易产生翘曲变形，加工完成松开后工件回弹导致平面度超差，而这类磁力装夹部件依靠均匀分布的磁吸力固定工件，整个装夹面受力均匀，不会产生局部压紧应力，能有效控制薄件加工的形位公差。从结构设计来看，主体采用上下两层矩形基体结构，上层工作面加工有等间距排布的隔磁槽，通过槽体分隔形成连续的导磁磁极单元，相邻磁极分别对应N极与S极，当侧边的操作杆扳动到工作位置时，

　　内部磁钢组完成磁极对位，磁路从磁极单元导通到工件表面，产生稳定的吸合力；操作杆扳动到卸荷位置时，内部磁钢错位，磁路在基体内部闭合，工作面剩磁极低，可轻松取下加工完成的工件。设计过程中需要重点控制隔磁槽的宽度与深度，槽宽过大会导致有效导磁面积不足，吸力达不到装夹要求，槽宽过小则会出现磁路短路，工作面漏磁严重，吸力同样会出现衰减；同时磁极的排布方向平行于基体短边，可适配不同长度的条形工件装夹，不会因为工件长度方向跨极数量不足导致吸力不够。侧边伸出的操作杆长度经过力矩匹配设计，操作人员单手即可完成磁力的通断切换，不需要借助额外的加力杆，杆端的球形端头避免操作时划伤手部，操作杆的旋转角度设置有机械限位，

　　扳动到两个极限位置时会有明显的卡位手感，操作人员不需要额外观察标识即可确认磁力的工作状态。安装边界方面，基体底部为精加工平面，平面度控制在0.02mm以内，可直接贴合安装在机床工作台面上，基体四周预留有标准的T型槽安装位，可通过机床通用T型螺栓完成固定，不需要额外加工定制安装孔位，适配多数常规尺寸的磨床、铣床工作台安装尺寸。工作面的有效导磁区域覆盖基体上表面90%以上的面积，除了边缘的密封边框外，其余区域均可产生均匀磁吸力，可同时装夹多个小型导磁工件，一次装夹即可完成整批工件的平面加工，大幅减少装夹辅助时间。在实际使用中需要注意，这类磁力装夹部件仅适用于导磁金属工件的装夹，对于不锈钢、铜、铝等非导磁材料无法产生足够吸合力，

　　不能用于此类材料的加工装夹；同时工作时要避免工件与工作面之间存在铁屑、毛刺等杂物，否则会导致工件与工作面贴合不紧密，实际吸力大幅下降，加工过程中容易出现工件飞脱的安全隐患。日常维护时需要定期清理工作面的切削液与铁屑残留，避免铁屑进入隔磁槽内部堆积，影响磁路的正常导通，操作杆的旋转铰接位置需要定期加注少量润滑油，保证扳动操作顺畅无卡滞。
