芬纳驱动B901010无钥匙锁定胀紧连接结构

　　在重载传动的轴系连接场景里，键连接带来的应力集中、拆装繁琐、间隙回程问题一直是设备运维和结构设计里的痛点，这类无钥匙锁定的胀紧连接结构，正是针对这些痛点开发的轴毂连接件，在输送设备辊筒驱动、矿山机械传动辊、包装设备主传动辊、风机叶轮轴连接这类需要频繁调整安装位置、传递大扭矩的场景里应用极广。和传统平键、花键连接不同，这类胀紧结构不需要在轴和毂孔上加工键槽，完全依靠接触面的正压力产生的摩擦力来传递扭矩、轴向力甚至复合载荷，从根源上避免了键槽对轴和轮毂的强度削弱，也不存在键连接的配合间隙带来的反向传动回程，对需要正反转频繁切换的传动场景适配性极强。

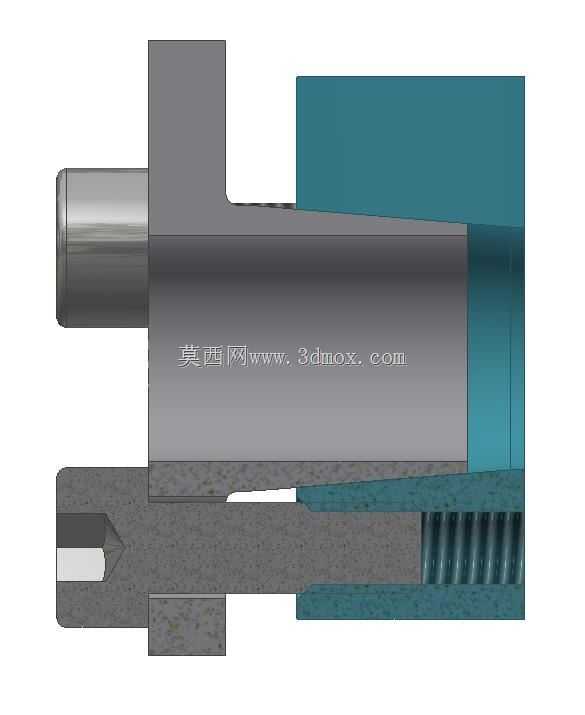

　　从结构剖面能看到，这套胀紧装置采用的是双锥面楔紧结构，包含内锥套、外压环以及锁紧螺钉组件，内锥套的内孔与被连接轴为间隙配合，安装时不需要加热或者强力压装，只需要按照规定的拧紧顺序逐次拧紧圆周布置的锁紧螺钉，就能带动外压环沿轴向移动，通过锥面的楔紧作用让内锥套均匀向内收缩抱紧轴表面，同时外压环向外胀开撑紧轮毂内孔，整个圆周方向的接触压力均匀分布，不会出现局部应力过高的情况，相比单锥面胀套，双锥结构的对中精度更高，锁紧后轴和轮毂的同轴度可以控制在0.02mm以内，完全满足高精度传动的需求。

　　设计这类结构的时候，首先要核算的是接触面的比压是否满足传递额定扭矩的要求，锥面的锥角选择是核心参数，锥角过小会出现锁紧后无法拆卸的自锁问题，锥角过大则会导致需要的锁紧螺钉轴向力过大，螺钉规格被迫放大，整体结构尺寸增加，B901010这个规格的锥角选择在1:7的常用区间，既保证了足够的楔紧力放大倍数，又能在松开螺钉后依靠弹性回弹实现轻松拆卸，不需要额外的拆卸工装。安装边界上，这套胀紧套的轴向占用空间比同扭矩规格的键连接加轴端挡圈的结构更紧凑，安装时不需要在轴上加工退刀槽、轴肩定位面，只需要保证被连接轴的表面粗糙度在Ra1.6-Ra3.2之间，轮毂内孔的粗糙度不超过Ra3.2，轴和毂孔的尺寸公差在h7/H7区间就能获得稳定的锁紧效果，对加工精度的容忍度比过盈配合连接高很多，现场安装时不需要专业的热装设备，只用扭矩扳手按照对角顺序分三次拧紧到规定扭矩即可，运维时如果需要调整轮毂的轴向位置或者周向相位，只需要松开全部螺钉就能轻松移动调整，调整到位后重新拧紧即可，不会损伤配合面。

　　在实际选型应用中，这类胀紧套还具备过载保护的特性，当传动载荷超过设计的最大摩擦力矩时，胀套和轴、毂之间会产生相对滑移，避免过载对传动链上的减速机、电机等贵重部件造成冲击损坏，这一点在输送线卡料、设备突发堵转的场景里能大幅降低设备故障损失。和传统的过盈配合连接相比，这种胀紧结构的拆装不会损伤配合表面，多次拆装后锁紧性能也不会出现明显衰减，适合需要定期维护拆解的设备场景。另外，由于整个连接是全圆周面接触，锁紧后没有间隙，传动时的冲击振动更小，能有效降低轴系的疲劳载荷，延长轴承、密封件等周边部件的使用寿命。在结构细节设计上，内锥套和外压环的材质选用的是经过调质处理的中碳合金钢，表面做了氧化处理防止锈蚀，锁紧螺钉采用12.9级高强度内六角圆柱头螺钉，保证长期在交变载荷下不会出现螺钉松动或者断裂的问题，锥面加工时做了精密磨削，保证接触面积不低于85%，避免局部接触应力过大导致的锥面压溃。安装时需要注意，不能在锥面涂抹润滑脂，否则会大幅降低摩擦系数，导致实际传递扭矩达不到设计值，轴和毂的配合表面需要清理干净，无油污、铁屑等杂质，否则会影响锁紧后的同轴度和传力可靠性。
