新型干法水泥生产线旋风预热器成套装置

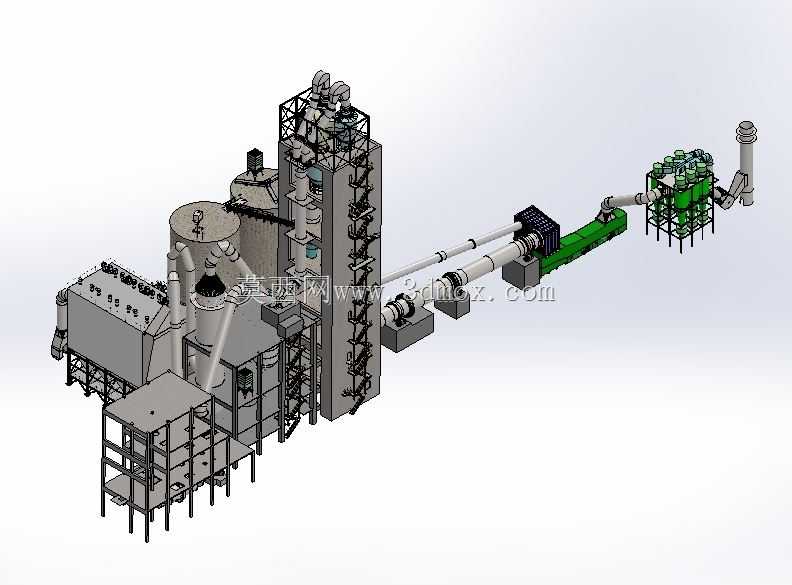

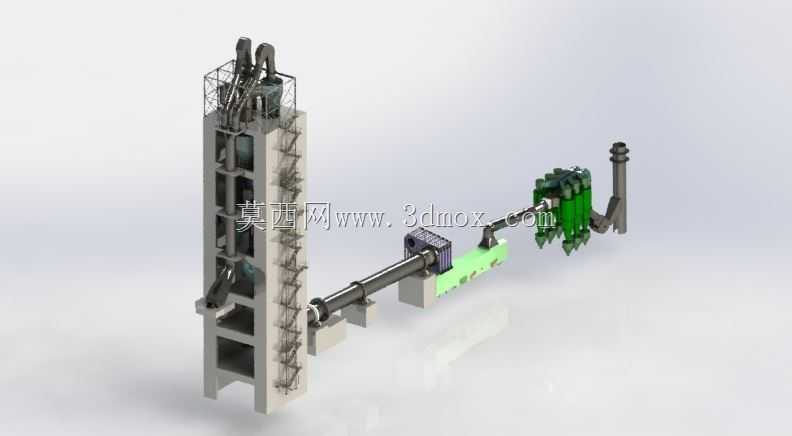

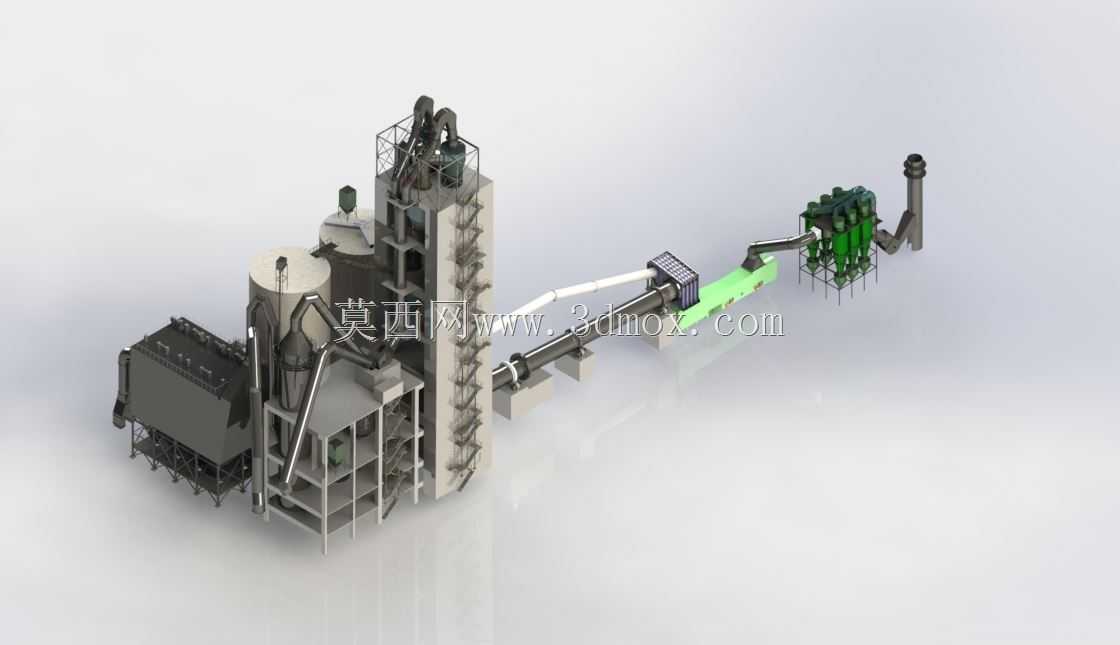

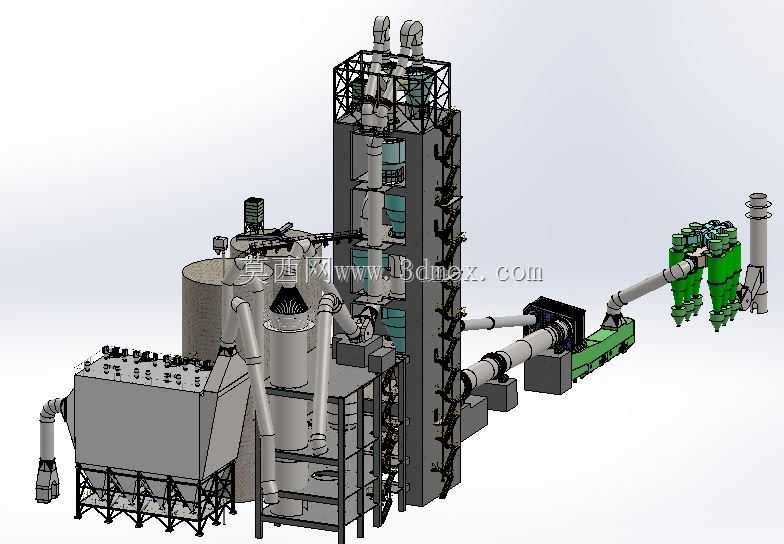

　　在新型干法水泥熟料生产环节，窑尾预热器系统是决定整条生产线热耗指标、产能上限的核心工段，这套三维模型完整还原了带分解炉的五级旋风预热器全流程布局，覆盖从窑尾上升烟道、各级旋风筒、连接风管、分解炉到喂料室的全部结构，可直接用于生产线工艺布置校核、结构件拆解建模参考。从现场安装边界来看，整套装置沿窑尾塔架垂直布置，最下级旋风筒下料口直接对接回转窑窑尾烟室，顶部最上级旋风筒出口连接高温风机入口，水平方向需预留足够的检修通道与撒料板、翻板阀的操作空间，各级旋风筒的锥体倾角均按大于60度设计，避免生料在锥体积料造成堵塞，连接风管的风速控制在18-22m/s区间，既保证物料能够被气流充分携带，又不会因风速过高造成过大的阻力损失。

　　设计过程中首先要匹配回转窑的额定产能，不同规模生产线对应的旋风筒直径、风管截面尺寸都有明确的流速控制要求，这套模型里的旋风筒采用270度大蜗壳入口设计，相比传统的180度蜗壳，能够有效降低筒内气流湍流程度，提升气固分离效率，各级旋风筒的内筒插入深度按对应直段高度的0.4-0.6倍取值，兼顾分离效率与阻力损失的平衡。分解炉段采用喷旋结合的流场设计，三次风从炉体下部切向进入，与窑尾上来的高温烟气混合形成旋流场，煤粉从三次风入口上方多点喂入，生料则从炉体中上部的撒料箱均匀分散进入，保证物料在炉内有足够的停留时间完成碳酸盐分解，炉体出口段设置缩口，能够强化气流的湍流混合，避免物料短路直接进入最上级旋风筒。

　　从实际生产运行的角度，这套装置的核心作用是利用回转窑排出的高温烟气余热，对入窑生料进行逐级预热，同时完成大部分碳酸盐的分解任务，能够将入窑生料温度提升到800℃以上，碳酸盐分解率达到90%以上，大幅降低回转窑的热负荷，提升整条生产线的熟料产能，降低单位熟料的煤耗。模型中完整还原了各级旋风筒的下料管、重锤式翻板阀、撒料箱结构，下料管上的翻板阀采用双重锤结构，既能够保证生料顺畅下料，又能有效锁风，避免下部风管的气流短路窜入上部旋风筒，影响分离效率；撒料箱内部设置可调角度的撒料板，能够将下料管落下的生料充分分散到上升气流中，避免成股物料直接落下造成换热不充分。

　　在结构设计层面，整套装置的所有壳体均采用钢板焊接结构，内部敷设耐火隔热材料，其中与高温烟气直接接触的部位采用高铝质耐火砖，外层采用硅酸钙板隔热，保证壳体外壁温度不超过60℃，避免热损失过大同时保障现场巡检人员的操作安全。各级旋风筒的直段与锥体连接部位、风管与旋风筒的连接部位均设置加强筋，避免长期高温运行下壳体产生变形，顶部旋风筒的出口设置膨胀节，吸收装置热态运行下的垂直方向热膨胀量，塔架支撑点的位置均对应旋风筒的受力加强部位，避免壳体局部应力过大造成焊缝开裂。

　　模型中还还原了预热器顶部的喂料系统结构，生料经提升机送入顶部的稳料仓后，经分料器均匀分配到最上级旋风筒的出口风管中，被上升气流携带进入旋风筒完成第一级气固分离，分离后的生料经下料管进入下一级风管，依次经过五级换热后进入分解炉，完成分解的物料最终从最下级旋风筒下料口进入回转窑。整套装置的流场设计充分考虑了不同工况下的运行适应性，当窑产量在额定产能的80%-110%区间波动时，各级风管的风速仍能保持在合理区间，不会出现塌料、堵塞或者阻力骤升的问题，各级旋风筒的卸料口均设置了空气炮接口，对应容易积料的锥体部位，可在运行中定时吹扫避免结皮堵塞。
