水泥生产用卧式筒形粉磨设备结构

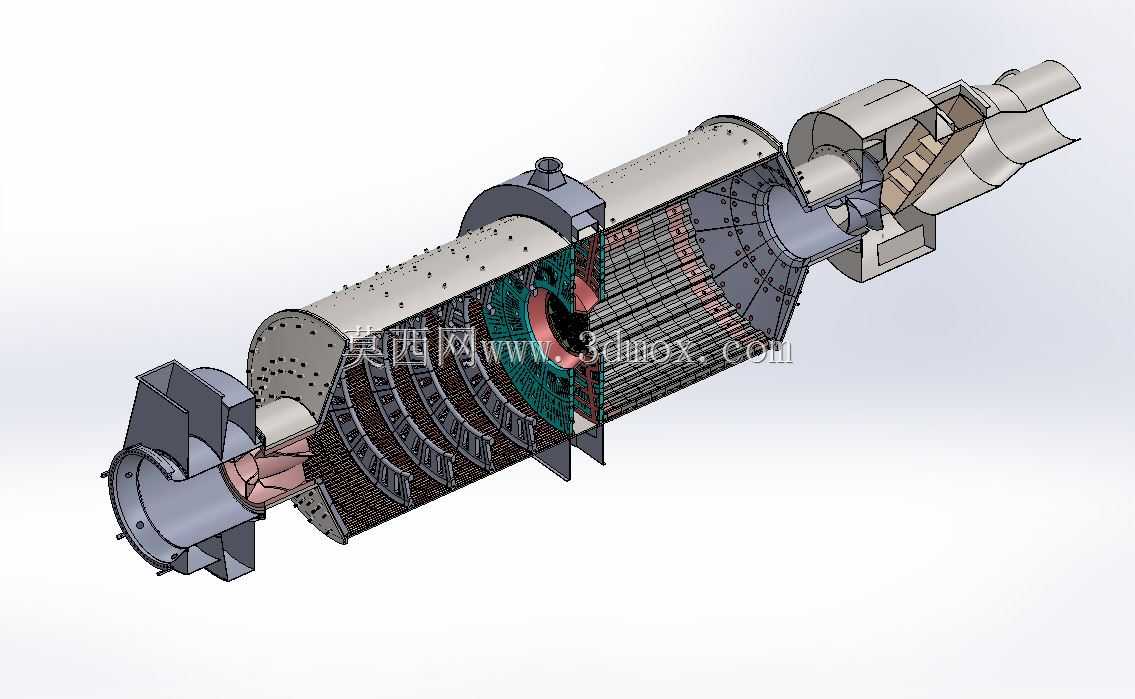

　　在水泥熟料制备、金属矿选别、非金属矿深加工的连续化生产线上，这类卧式筒形粉磨设备是物料细碎环节的核心承载单元，承担着将破碎后粒径在20mm上下的块状物料，通过筒体内部研磨介质的冲击、研磨作用，加工成符合后续工艺要求的细粉状物料的功能。从结构设计逻辑来看，该设备采用两端中空轴支承的卧式回转结构，进料端通过溜槽结构将待磨物料送入筒体内部，出料端设置螺旋导料与筛分隔仓结构，保证研磨合格的细料能够顺利排出，避免过磨现象影响生产效率。筒体内部沿轴向设置多道隔仓板，将筒体内腔划分为不同功能的粉磨仓段，靠近进料端的仓段装填大直径研磨介质，依靠筒体回转带动介质抛落产生的冲击力破碎较大粒径的入料，靠近出料端的仓段装填小直径研磨介质，

　　依靠介质间的滑动研磨作用将物料细化到目标粒径，隔仓板上的篦缝尺寸经过匹配设计，既能够阻挡大粒径物料窜入细磨仓，又能保证达到粒径要求的物料顺利通过。进出料端的中空轴轴颈采用滑动轴承支承结构，匹配稀油润滑系统，能够承受筒体满载运行时的大载荷，同时降低回转过程中的摩擦阻力，减少设备运行的能耗损失。筒体外部设置的大齿圈是传动系统的从动部件，与减速机构输出端的小齿轮啮合，带动筒体按照设定的转速平稳回转，转速设计需要结合筒体直径、研磨介质填充率综合计算，保证介质能够被提升到合适高度后抛落，既避免转速过高导致介质随筒体做圆周运动失去冲击作用，也避免转速过低导致介质提升高度不足，粉磨效率下降。从安装边界来看，

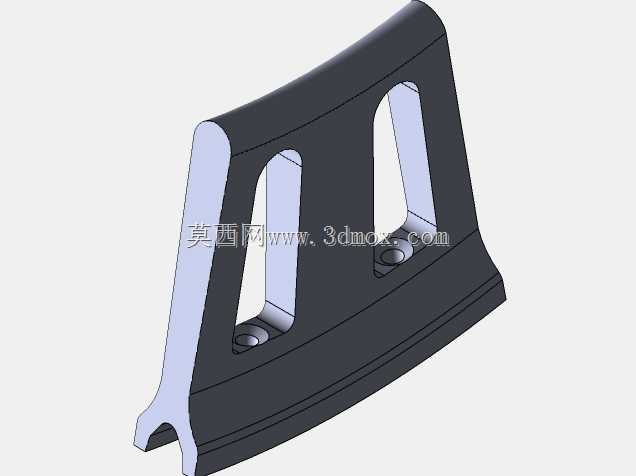

　　这类设备需要布置在带有混凝土基础的生产车间内，基础需要预留地脚螺栓安装孔，同时匹配进出料溜槽、传动装置、润滑系统、冷却系统的安装空间，筒体的水平度偏差需要控制在规范允许范围内，避免运行过程中出现轴向窜动、轴瓦偏磨等问题。进料端的溜槽需要与上游破碎设备的出料输送装置密封衔接，避免粉尘外溢，出料端需要匹配后续的选粉设备或者输送设备，将磨制完成的粉料送入下一道工序。筒体衬板采用耐磨合金材质制作，通过螺栓固定在筒体内壁上，既能够保护筒体外壳免受研磨介质和物料的直接冲击磨损，又能够通过衬板表面的凸起结构带起研磨介质，提升粉磨效率，衬板属于易损部件，设计时预留了更换操作空间，能够在设备停机检修时快速完成更换。

　　进出料端的螺旋叶片结构一方面起到导料作用，另一方面能够阻挡研磨介质从进出料口排出，设备两端的密封结构采用组合式密封设计，避免运行过程中出现漏料、漏油问题，同时防止外界粉尘进入轴承部位影响润滑效果。在实际生产场景中，这类设备的运行稳定性直接影响整条生产线的产能，设计过程中对筒体的圆度、同轴度都有严格的公差要求，焊接完成的筒体需要经过消除应力处理，避免长期运行过程中出现焊接变形，影响设备的回转精度。端盖与筒体的连接采用高强度螺栓配合止口定位，保证连接强度与同轴度，端盖上的人孔结构用于设备安装检修时进入筒体内部，完成衬板更换、隔仓板调整、介质装填等作业。
