水泥生产用旋风分离收尘设备结构

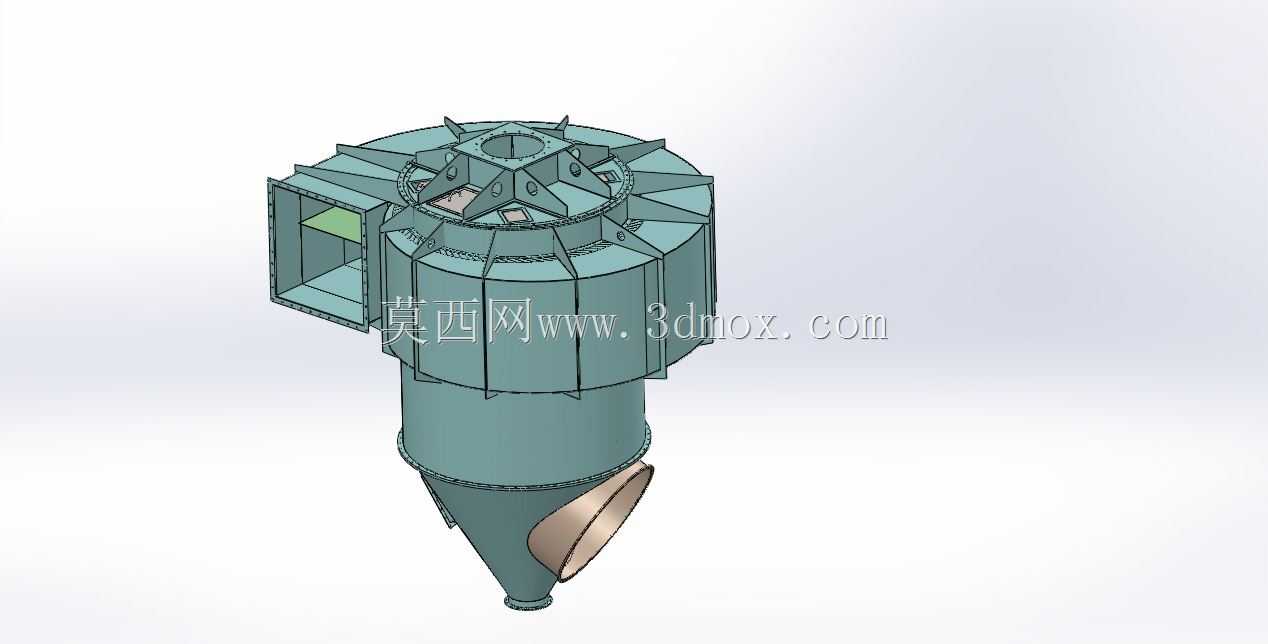

　　在水泥熟料煅烧、生料粉磨、成品水泥输送的全流程生产环节中，含尘气流的处理、粉体物料的分级收集是直接影响生产线连续运转率、成品收得率与现场排放指标的核心工序，这类工况下旋风分离类设备是应用占比最高的气固分离单元，既可以作为多级收尘系统的预收尘段，也可独立完成高浓度粉体气流的料气分离作业。这套三维结构完整还原了水泥行业常用的大型旋风分离器的全尺寸构造，从安装边界来看，设备整体采用上部圆柱筒体加下部圆锥料斗的经典组合结构，顶部设置多组均布的气流导向叶片与出风口组件，侧部开设切向进风口，圆锥段底部设置锁风卸料接口，整体安装时需要预留顶部出风口的管道对接空间、侧部进风口的水平走管空间，以及圆锥段下方卸料装置的安装与检修操作空间，

　　设备的载荷支撑点设置在上部筒体的环形加强筋位置，安装时需要匹配对应承重的钢支架或混凝土平台，避免运行过程中因气流脉动产生结构共振。从设计思路上，这套结构没有采用常规单筒旋风的简单放大设计，而是在顶部圆柱段内部设置了多组分流导向结构，将进入筒体的大流量含尘气流均匀分配到各个分离腔室，避免大直径单筒旋风容易出现的内部气流紊乱、分离效率随筒体直径增大快速衰减的问题；筒体壁板采用分段式拼接结构，每段壁板外侧都设置了纵向加强筋与环形加强箍，抵消含尘气流高速冲刷壁板产生的振动与磨损，针对水泥生产中粉体颗粒硬度高、冲刷性强的特点，进风口正对的筒体壁板位置做了局部加厚设计，可在后期运维时更换耐磨衬板，延长设备整体使用寿命。设备的实际运行逻辑是，

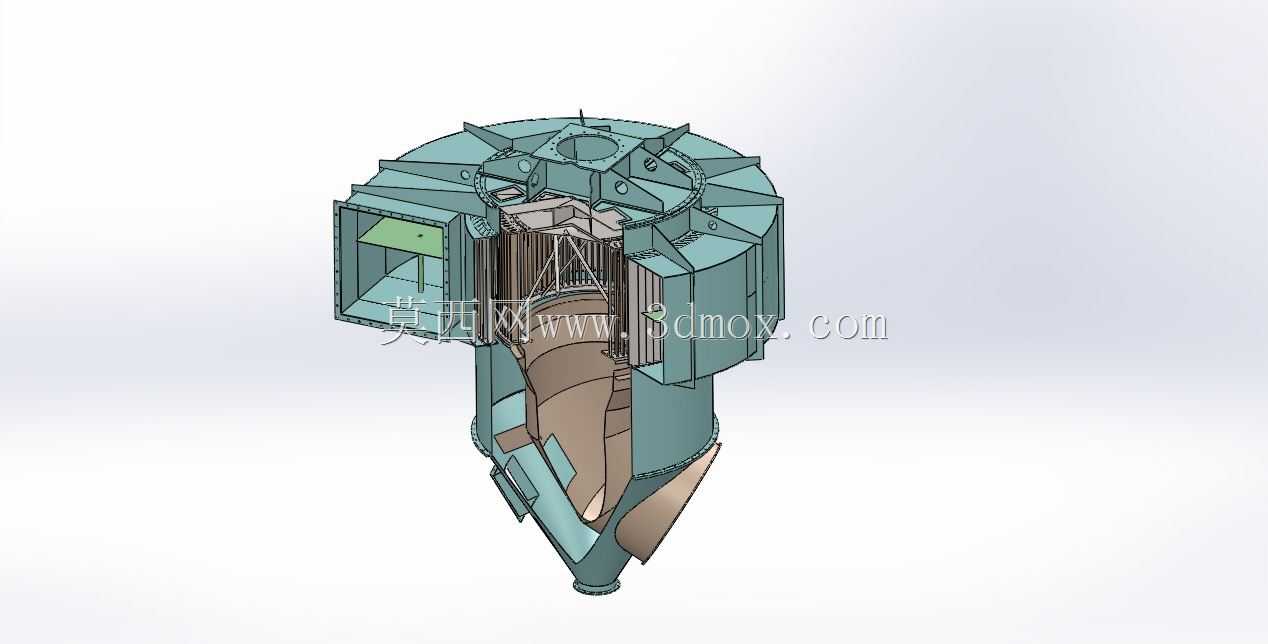

　　携带水泥生料或成品粉体的含尘气流从侧部切向进风口进入筒体后，在顶部导向叶片的导流作用下形成稳定的向下旋转外涡旋，气流中的粉体颗粒在离心力作用下被甩向筒体内壁，沿壁面滑落进入下部圆锥段，最终从底部卸料口排出进入下一输送工序，经过分离净化后的气流在圆锥段底部折返形成向上的内涡旋，从顶部的出风口排出进入后续的除尘或排风系统。和常规小型旋风分离器不同，这套结构的顶部设置了检修人孔与叶片调节机构，可根据实际处理的气流风量、粉体粒径分布调整导向叶片的角度，在保证分离效率的前提下尽可能降低设备运行阻力，减少系统风机的能耗；圆锥段的倾斜角度经过针对性设计，避免水泥粉体因湿度、细度变化在锥壁出现黏附架桥的问题，保证卸料顺畅，

　　不会因积料导致设备内部流场被破坏。在实际生产线选型适配时，这类结构的旋风分离器可匹配水泥磨系统的成品收集、回转窑窑尾的预收尘、水泥散装环节的含尘气处理等多个场景，建模时完整还原了各部件的连接法兰尺寸、螺栓孔位分布、加强筋的布置位置，可直接用于生产线布置时的安装干涉校验、非标部件的细化设计，也可作为同类分离设备改型设计的基础参考框架，设计过程中充分考虑了水泥生产现场的运维需求，顶部的出风口、侧部的进风口都采用标准法兰连接，可直接匹配行业通用的通风管道尺寸，减少现场安装时的非标改制工作量。
