三辐式V型槽传动滑轮结构设计

　　在物料输送、起重牵引、轻载传动的各类工业场景里，滑轮是承担绳索导向、载荷传递、换向支撑的核心基础零件，小到小型设备的张紧机构，大到厂区固定起重点位的导向组件，都能见到这类零件的应用。这款三辐式V型槽滑轮的设计，首先围绕绳索匹配性做了核心结构敲定，轮缘的V型槽角度经过适配常规圆截面牵引绳、三角带的尺寸校核，槽壁的粗糙度预留了后期表面处理的加工余量，既可以避免绳索运行时出现过度磨损，也能防止绳索在槽内出现侧向滑脱，保证传动或牵引过程的运行稳定性。

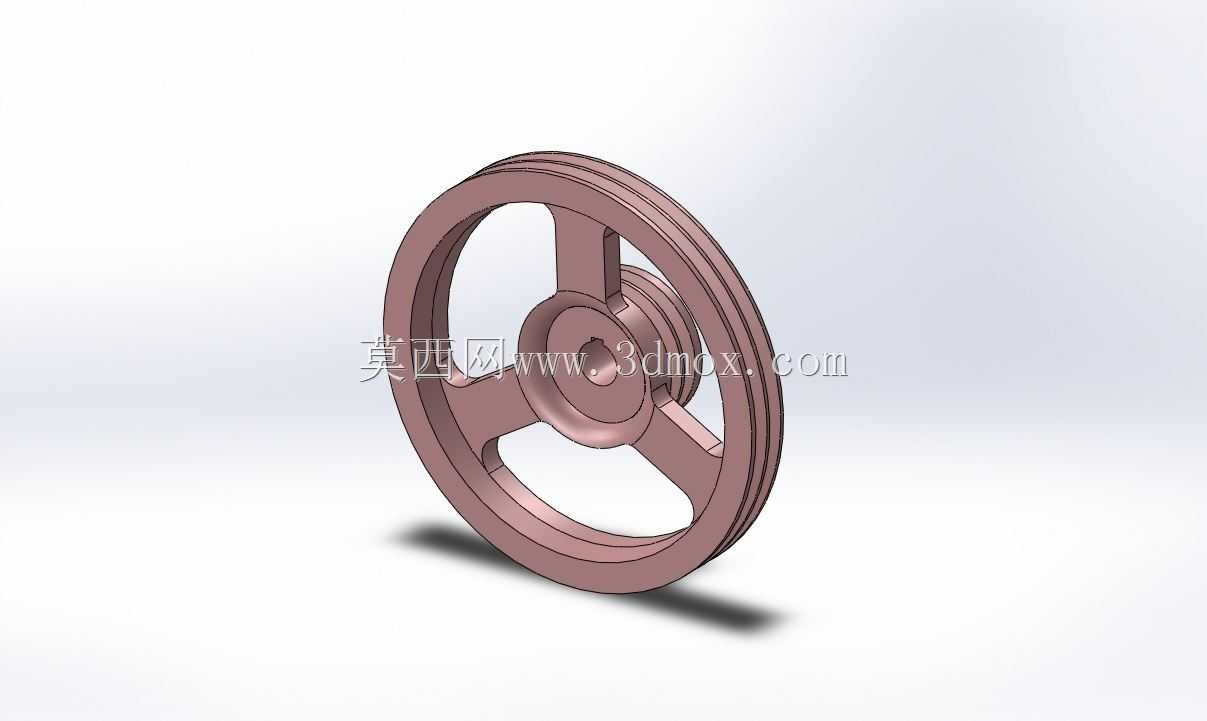

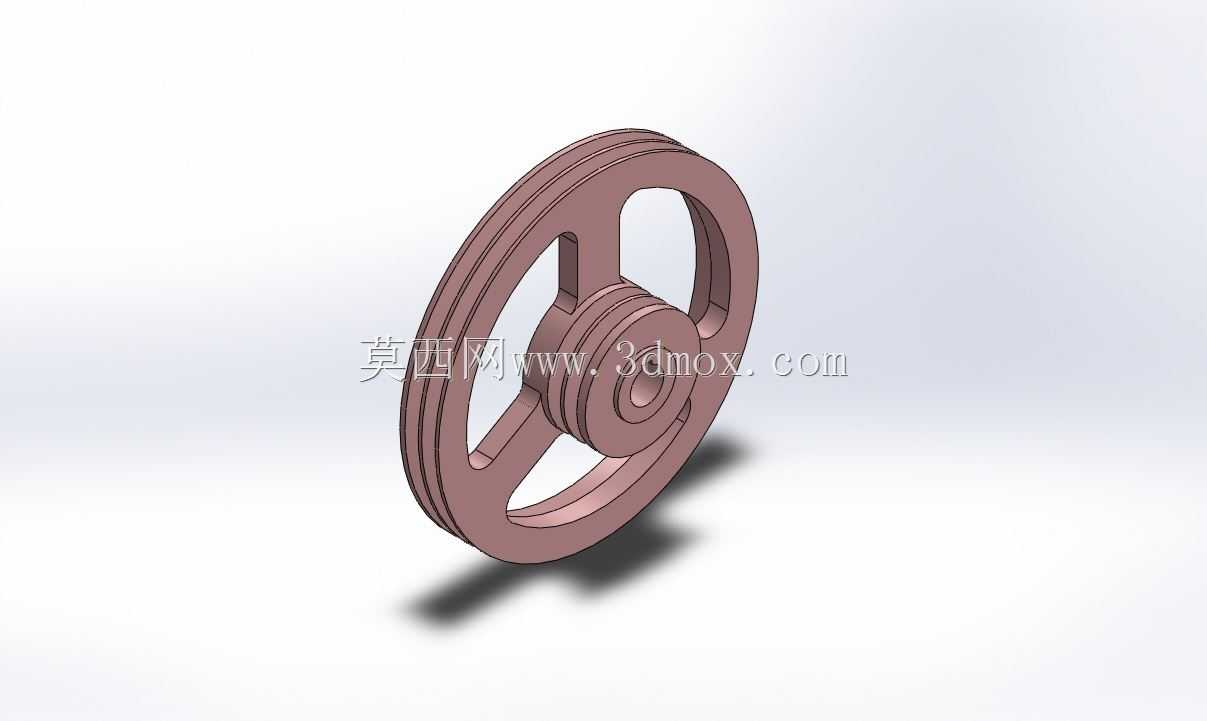

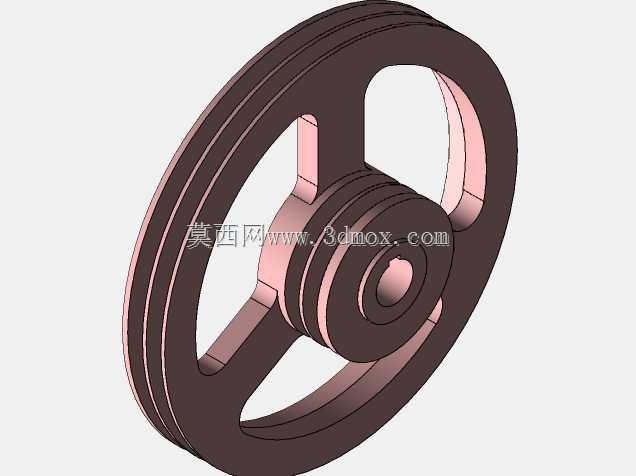

　　从结构布局来看，这款滑轮采用三辐条支撑的轮辐设计，而非实心轮体结构，核心考量是在保证轮体整体结构强度、刚性的前提下，尽可能降低轮体自身的转动惯量，减少动力输入侧的无用功损耗，同时三辐条的对称布局能让轮体在高速转动时保持更好的动平衡性能，避免因质量分布不均产生径向跳动，加剧中心安装位的轴承磨损。轮体中心的安装孔做了台阶式结构设计，中间的凸台结构一方面可以增加轮毂位置的轴向厚度，提升与转轴配合段的接触面积，降低配合面的比压，避免长期承载后出现孔位失圆、转轴磨损的问题；另一方面凸台的端面可以作为安装定位的基准面，装配时直接贴合轴承内圈或者轴肩定位，不需要额外加装调整垫片，能有效缩减装配环节的调整工时。

　　在安装边界的尺寸把控上，轮缘的外径尺寸根据常规牵引行程的绳索弯曲半径要求设定，保证绳索绕入轮槽时的弯曲曲率在材料允许的疲劳范围内，避免长期小半径弯折导致绳索出现断丝、强度下降的问题。轮毂的内孔直径适配常规的标准转轴尺寸，键槽的位置和尺寸按照平键连接的标准设计，能够传递额定范围内的扭矩，不会出现键连接压溃、打滑的情况。轮辐与轮缘、轮毂的连接位置都做了圆弧过渡处理，消除了直角连接带来的应力集中问题，在承受突发冲击载荷时，不会在连接位置出现应力开裂的失效情况，这一点在起重类场景的应用中尤为重要，毕竟冲击载荷带来的瞬时应力往往是零件断裂的核心诱因。

　　实际应用中，这类滑轮既可以作为固定导向轮安装在设备机架的支点位置，改变牵引绳索的受力方向，也可以作为动滑轮组的组成部分，配合其他滑轮实现载荷的省力传递，在小型建材生产设备、车间轻型起重葫芦、农业牵引机具、输送线张紧机构里都能适配。设计过程中还考虑了不同工况的适配性，轮槽的深度足够容纳绳索的嵌入量，即使绳索在运行过程中出现小幅的轴向窜动，也不会从轮槽中脱出；轮体的整体厚度控制在合理范围内，不会占用过多的安装空间，对于安装空间受限的紧凑型设备场景也能适配。另外，三辐条之间的镂空区域，除了减重之外，还能在户外或者多粉尘工况下减少积料的可能，避免轮体上粘附的物料堆积导致动平衡被破坏，日常维护时也能更方便地清理轮体缝隙里的杂物，降低维护的工作量。从加工工艺性的角度看，这种对称式的三辐结构无论是采用铸造后机加工的工艺，还是直接采用棒料铣削加工，都有较好的工艺适配性，不需要复杂的工装夹具就能完成加工，能有效控制零件的生产制造成本，适合批量配套生产。
