球磨机环形耐磨护壁结构设计

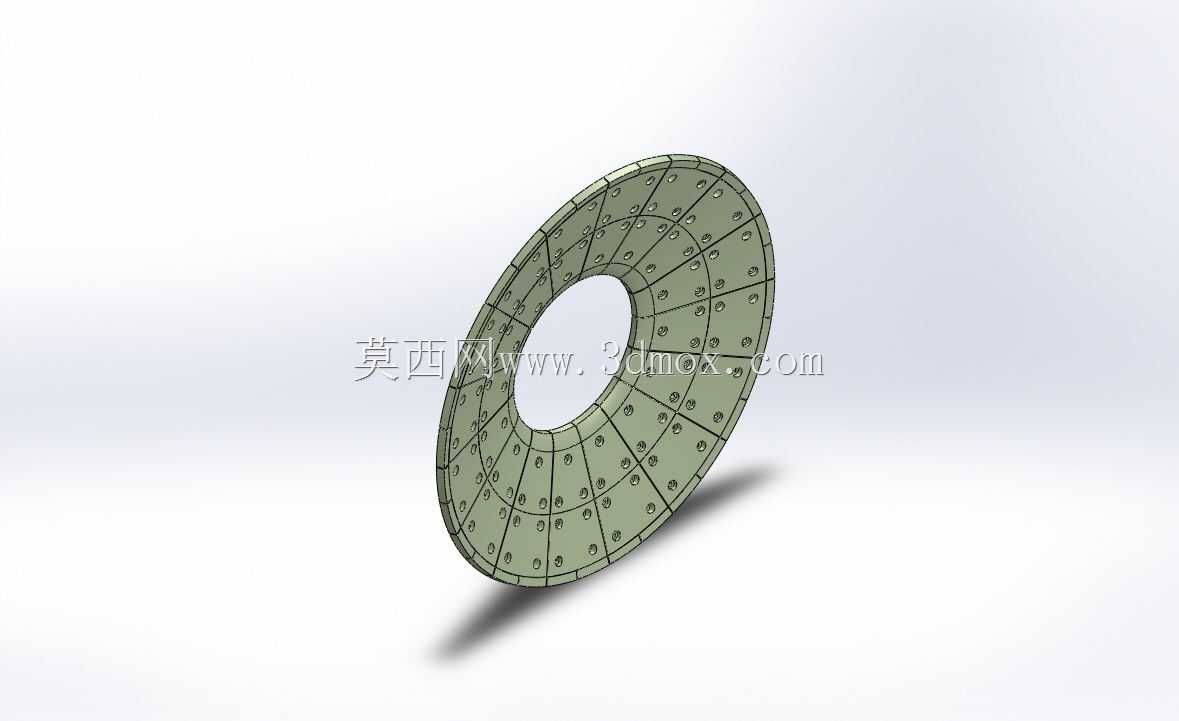

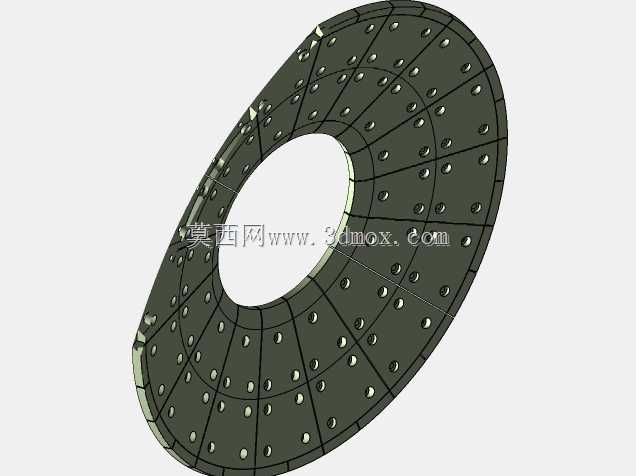

　　在矿山、建材、化工等行业的粉磨作业环节，球磨机作为核心物料粉磨设备，长期承受筒体内钢球与物料的连续冲击、摩擦磨损，护壁作为直接接触研磨介质与待磨物料的关键防护构件，其结构设计合理性直接决定设备连续运行周期与筒体使用寿命。这款环形护壁采用分块式拼接的环形整体结构，适配中型溢流型球磨机的端部筒体安装位置，整体为带中心通孔的圆盘状构型，中心通孔尺寸匹配球磨机进出料中空轴的外径边界，安装时可直接嵌套在中空轴外侧，避免护壁与进出料结构产生运动干涉。护壁的盘面均匀分布多组沉头安装孔，孔位排布沿圆周方向等角度阵列，同时沿径向设置多圈错位排布的孔组，安装时可通过高强度螺栓将护壁牢牢固定在球磨机端盖的基体法兰面上，

　　沉头结构可保证螺栓头部完全没入护壁盘面以下，避免研磨过程中钢球直接冲击螺栓头部造成螺栓断裂、护壁脱落的故障。从功能设计层面来看，护壁盘面设置了多道径向与周向交错的凸起筋条，筋条高度控制在合理范围内，既可以在粉磨作业过程中带动钢球提升到合适高度后抛落，强化对物料的冲击粉碎效果，又能通过凸起结构优先承受钢球与物料的磨损，延长护壁整体的更换周期。护壁的外圆直径与球磨机端盖的内径完全匹配，安装后外圆面与筒体内壁的衬板端面紧密贴合，不存在装配间隙，可避免矿浆、细料进入护壁与端盖的结合面，防止端盖基体被矿浆冲刷腐蚀。在设计思路上，这款护壁没有采用整体式大尺寸端盖结构，而是将环形盘面划分为多个扇形分块单元，每个分块单元可单独铸造、加工与更换，

　　当护壁局部出现过度磨损时，无需拆卸整个端盖护壁，仅需更换对应磨损区域的分块即可，大幅降低设备维护的停机时间与配件更换成本。分块之间的拼接面采用阶梯式止口结构，拼接后止口面可形成迷宫式密封效果，进一步阻挡细料与矿浆渗入结合面。从安装边界来看，护壁的轴向厚度经过严格核算，既保证足够的耐磨余量以满足6个月以上的连续运行需求，又不会占用过多筒体内部的有效粉磨容积，避免因护壁过厚导致设备处理能力下降。盘面的所有安装孔位置度公差控制在±0.2mm以内，可保证与端盖法兰上的预制螺孔完全对中，安装时无需额外扩孔、修配，降低现场装配的工作量。护壁的中心通孔边缘做了圆角过渡处理，可避免进出料过程中物料对通孔边缘的冲刷磨损，同时减少物料流通时的阻力，

　　防止堵料问题出现。在实际工况适配性上，这款护壁的结构设计兼顾了抗冲击与耐磨性能，盘面的筋条排布角度经过优化，在干法粉磨与湿法粉磨工况下都能实现稳定的钢球提升效果，不会出现钢球滑落、研磨效率下降的问题。对于结构设计从业者来说，这类护壁的建模过程需要重点关注孔位的阵列逻辑、分块止口的配合公差、筋条的排布角度与高度参数，同时要结合球磨机的实际运行转速、钢球填充率、物料硬度等参数调整护壁的厚度与耐磨余量，避免出现设计强度不足导致护壁过早碎裂，或者设计冗余过大导致设备有效容积浪费的问题。在三维建模过程中，需要优先保证安装配合面的尺寸精度，所有与其他构件接触的配合面都要设置合理的形位公差，同时要考虑铸造工艺的拔模斜度，避免出现无法脱模的结构，分块结构的设计还要兼顾单个分块的重量，控制在现场人工或常规吊装设备可操作的范围内，降低现场安装维护的难度。
