水泥矿山用球磨机与筛分给料组合装置

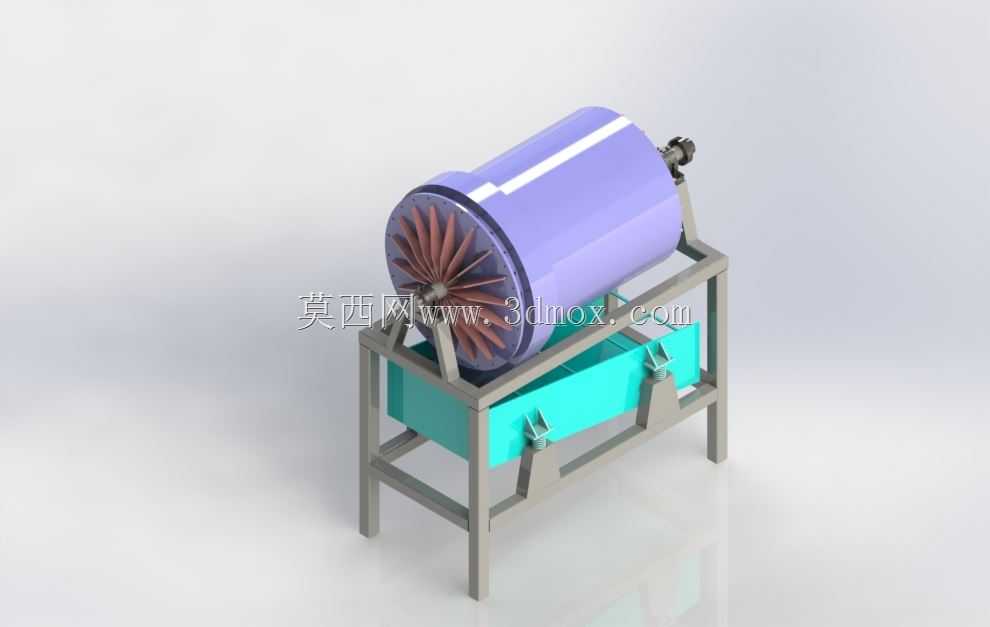

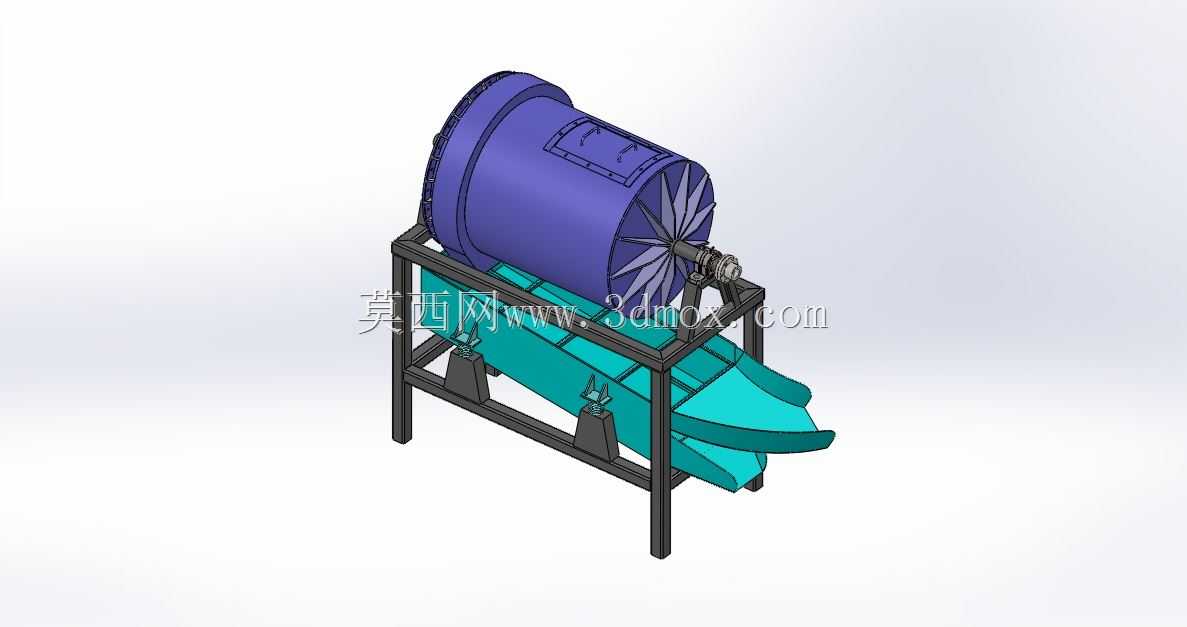

　　在水泥熟料制备、金属与非金属矿山的矿石粉磨工段，这套球磨机与筛分给料组合装置承担着原料预处理与连续粉磨的核心作业任务，是整条粉磨生产线实现连续化生产的关键衔接单元。不同于独立布置的球磨机与给料筛分设备，这套组合装置将给料筛分结构与球磨机进料端做了集成化设计，省去了中间的转运溜槽与衔接机架，大幅压缩了设备的整体占地空间，也减少了物料在转运过程中的撒漏与扬尘问题，尤其适合场地受限的中小型生产线技改项目。

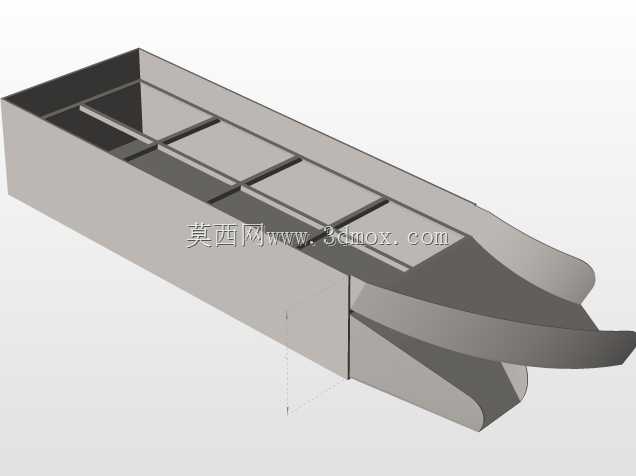

　　从结构设计逻辑来看，下部的筛分给料单元采用双溜槽并行布置，筛网倾角设置为12度，既能够保证物料在筛面的滑动速度，避免筛孔堵塞，又能让符合粒径要求的物料均匀进入球磨机进料口，避免大粒径物料直接进入磨腔造成钢球冲击载荷过大、衬板异常磨损的问题。筛网下方设置的激振结构通过偏心轴传动，振幅控制在3-5mm区间，振动频率匹配球磨机的进料节奏，不会出现给料断流或者瞬时给料量过大导致磨腔堵料的情况。给料槽的侧壁做了加厚耐磨处理，接触物料的面铺设了可更换的耐磨衬板，不需要整体更换槽体就能完成磨损部位的维护，大幅降低了后期运维的成本与停机时间。

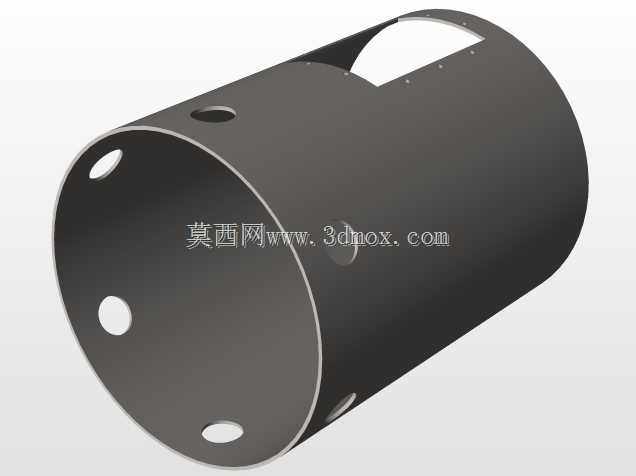

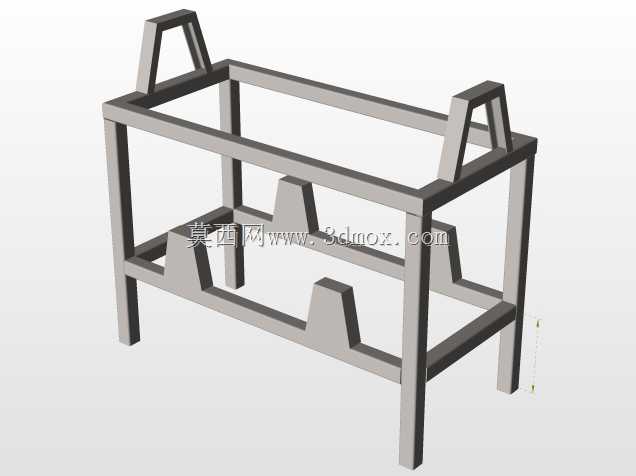

　　上部的球磨机筒体采用端盖螺栓连接结构，筒体内部的衬板排布采用阶梯式设计，能够带动不同直径的钢球在筒体内按照抛物线轨迹下落，对进入磨腔的物料产生冲击与研磨双重作用，进料端的叶片式导料结构能够将筛分后的物料均匀导入磨腔内部，避免物料在进料口堆积。筒体的支撑采用双组托轮结构，配合大齿圈传动，传动端的轴承座采用剖分式设计，方便后期检修时更换轴承与密封件，不需要整体拆卸筒体就能完成维护作业。整套设备的机架采用型钢焊接结构，焊接后做了整体去应力处理，避免长期运行过程中机架变形导致的筒体同轴度偏差、传动齿轮异常磨损等问题，机架的支脚设置了可调式地脚螺栓安装位，能够适应不同平整度的安装基础，安装时不需要额外做复杂的基础预埋，大幅缩短了现场安装的周期。

　　从安装边界来看，这套组合装置的整体长度控制在4.2米以内，宽度1.8米，高度2.7米，进料口的中心高度距离安装基础面1.2米，能够直接匹配常规的原料皮带输送机出料高度，不需要额外抬高皮带机架或者增设过渡料斗。设备的传动端预留了减速机与电机的安装接口，接口尺寸匹配通用的Y系列电机与ZQ系列减速机，用户可以根据实际的产能需求选配不同功率的动力单元，不需要对设备本体做额外的改装。在实际作业过程中，筛分单元可以根据原料的粒径情况更换不同孔径的筛网，筛网的固定采用快拆式压条结构，更换筛网只需要松开压条螺栓就能完成，单块筛网的更换时间不超过30分钟，能够快速适配不同物料的筛分要求。球磨机的筒体上设置了对称的检修人孔，停机后可以快速打开人孔进入磨腔内部检查衬板磨损情况、补充钢球，不需要拆卸端盖就能完成日常的维护作业。

　　在水泥生产场景中，这套设备可以直接用于水泥熟料、混合材的粉磨前给料与筛分，将破碎后的熟料中粒径过大的颗粒筛出返回破碎机重新破碎，合格粒径的物料直接进入球磨机粉磨，能够有效提升球磨机的粉磨效率，降低粉磨工段的单位电耗。在矿山选矿场景中，这套设备可以用于矿石磨矿前的给料与预先筛分，将符合磨矿粒径要求的矿石直接送入球磨机，避免过粗颗粒进入磨腔导致磨矿效率下降、钢球消耗过高的问题。整套装置的结构设计充分考虑了粉磨工段的高磨损、高负荷作业特性，所有与物料接触的易损件都采用了模块化可更换设计，传动部位的密封采用多层迷宫密封结构，能够有效阻挡粉尘进入轴承内部，延长轴承的使用寿命。设备运行过程中，筛分单元与球磨机的运行节奏做了匹配设计，给料量可以通过筛分单元的激振力调节，能够根据球磨机的实际负荷动态调整给料速度，保证磨腔内部的料位始终处于最优区间，避免出现空磨或者胀磨的异常工况。
