水泥及石油化工管路用阻尼活门结构

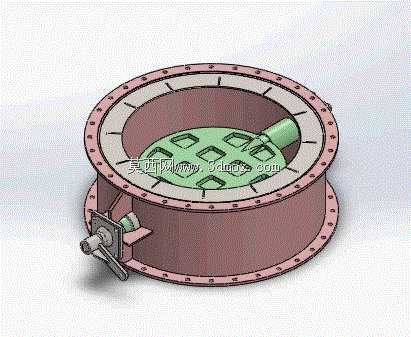

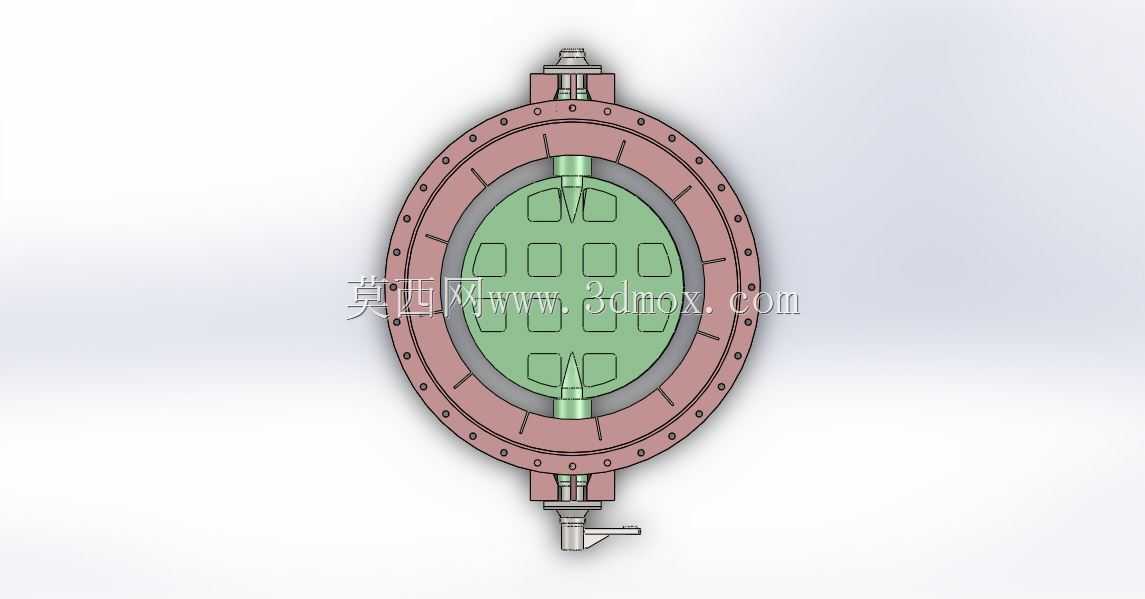

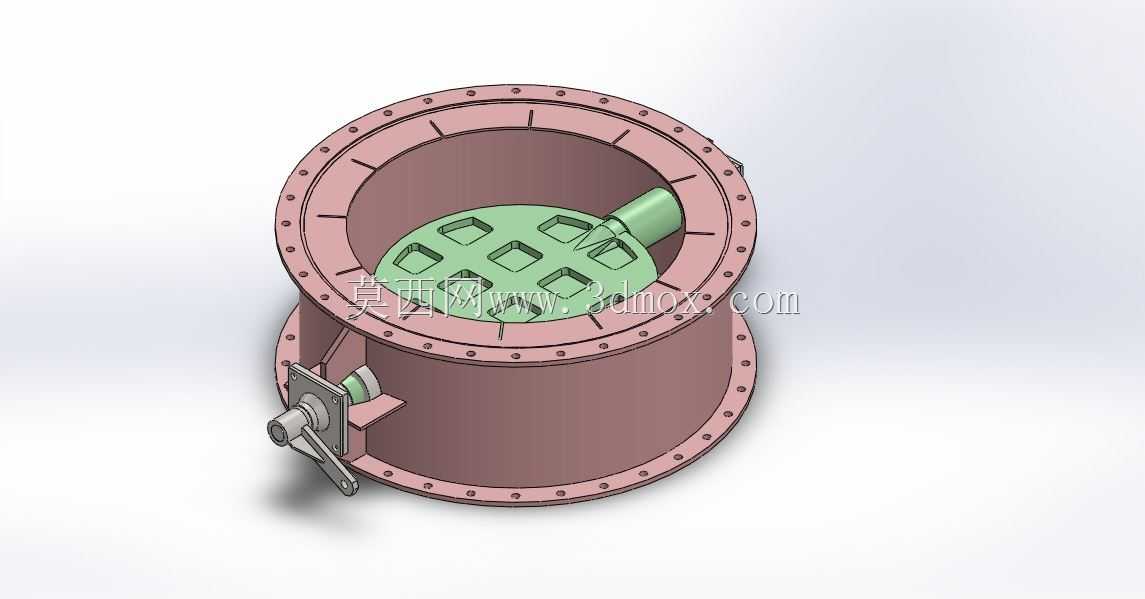

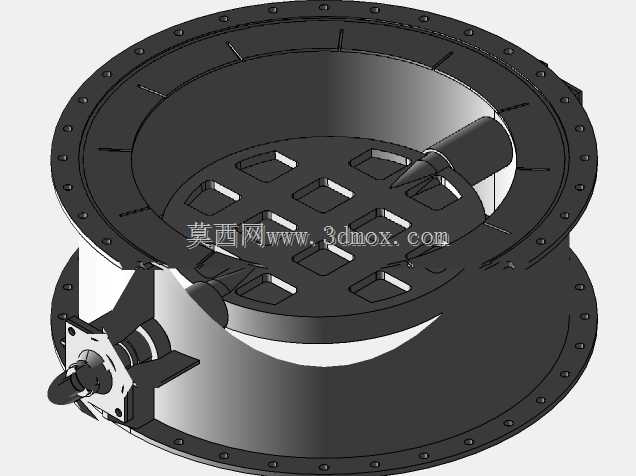

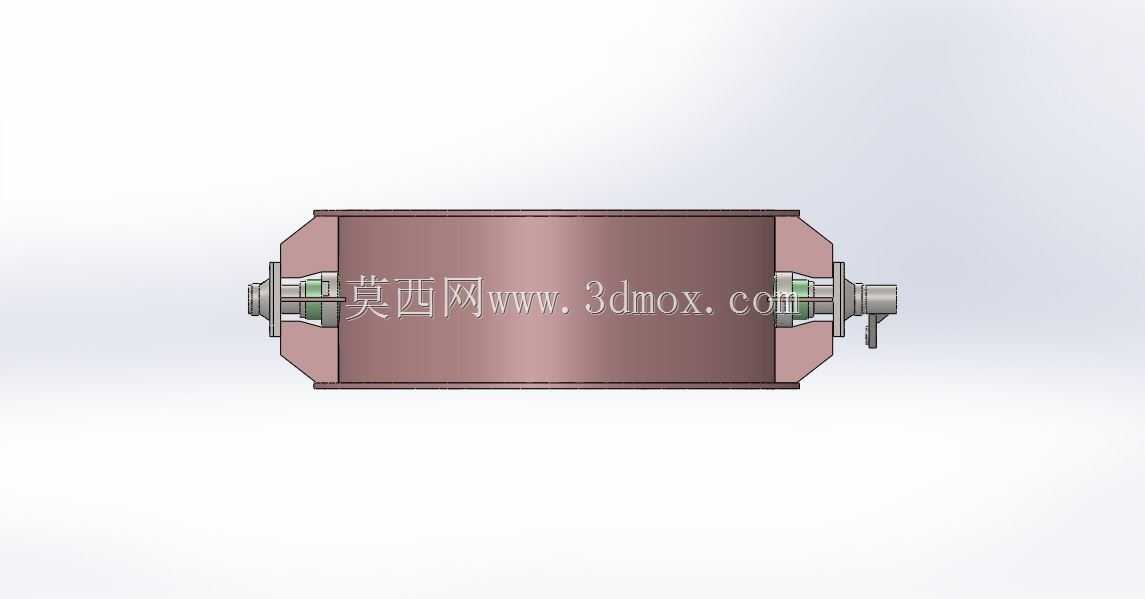

　　在水泥生产的粉体输送管路、石油化工的工艺介质输送管线中，这类带阻尼结构的活门是保障管路系统压力稳定、避免介质冲击的核心构件，日常工况下需要承受粉体颗粒的持续冲刷、带压介质的瞬时冲击，同时还要在管路压力波动时实现自适应的开度调节，避免管路出现水击或者粉体堵管的问题。从结构设计来看，该构件采用卧式筒体作为主体承压结构，两端设置同轴的连接轴端，可直接与管路法兰或者支座进行对接安装，筒体内部集成活门启闭构件与阻尼缓冲单元，不需要额外外接阻尼驱动源，依靠介质自身的压力变化配合阻尼结构的阻力特性，实现活门开度的动态调整。设计过程中首先要考虑的是安装边界的匹配性，两端轴颈的同轴度公差需要控制在IT7级以内，避免安装后出现转动卡滞，

　　筒体的外径尺寸需要匹配对应通径管路的安装空间，保证周边预留足够的检修操作间隙，不需要额外切割改造原有管路的支撑结构。功能层面，阻尼单元采用内置式的阻尼结构，可在活门开启或者关闭的过程中提供稳定的运动阻力，避免活门在介质压力突变时出现快速启闭的撞击问题，尤其是在水泥粉体输送的间歇送料工况、石油化工管路的阀门切换工况下，能够有效缓冲介质的瞬时冲击力，降低管路系统的振动与噪声，延长管路焊缝、法兰连接位置的疲劳寿命。活门的密封面采用与筒体同轴的弧面贴合结构，关闭状态下可实现管路的可靠截断，开启过程中阻尼结构会根据介质流速的变化提供对应阻力，让活门开度始终维持在稳定区间，不会因为介质流速的小幅波动出现频繁启闭的振荡问题。

　　针对水泥行业的粉体输送工况，筒体的内壁做了耐磨结构设计，可承受高浓度粉体的长期冲刷，不会因为磨损出现阻尼腔漏粉导致阻尼失效的问题；针对石油化工的介质输送场景，整体结构的密封设计满足承压管路的泄漏率要求，阻尼结构的运动部件做了耐腐蚀处理，可适配多数烃类介质、工艺水的长期接触。从建模逻辑来看，该结构优先完成整体承压筒体的参数化建模，确定两端安装轴的尺寸、筒体通径与壁厚参数后，再依次装配内部的活门转动构件、阻尼缓冲组件，所有转动配合位置预留合理的间隙公差，避免热胀工况下出现运动卡滞，同时建模过程中同步校验活门全行程启闭的运动干涉，保证活门从全关到全开的转动过程中，不会与筒体内壁、阻尼构件出现碰撞。安装时需要保证构件两端的支撑座同轴，

　　安装完成后需要手动测试活门的转动阻力，确认阻尼力处于设计区间，避免安装偏差导致阻尼特性偏离设计值，日常运维中只需要定期检查两端轴封的密封状态，不需要对内置阻尼结构进行频繁拆解维护，可适配长周期连续运行的工业管路场景。
