管道用多叶翻板阻尼调节装置结构

项目分类:阀门 发布时间:2022-02-05 ID:538392
  • 管道用多叶翻板阻尼调节装置结构
  • 管道用多叶翻板阻尼调节装置结构
  • 管道用多叶翻板阻尼调节装置结构

  在水泥生产线的窑尾通风管路、石油化工装置的工艺风道系统里,这类多叶翻板结构的阻尼装置是管路压力平衡、风量调节的核心配套部件,区别于普通开关型风阀,它的核心作用是通过叶片的角度偏转,对管路内的气流形成可控的阻尼效应,既可以调节管路通流面积匹配系统风量需求,也能在系统压力波动时通过阻尼特性缓冲气流冲击,避免管路出现喘振、异振等问题,保障整个风路系统的运行稳定性。

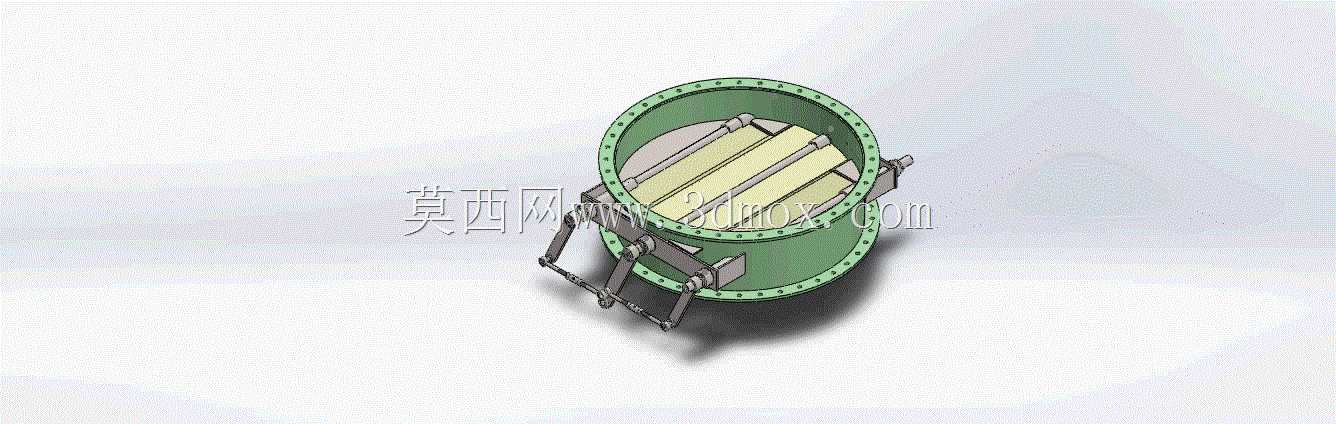

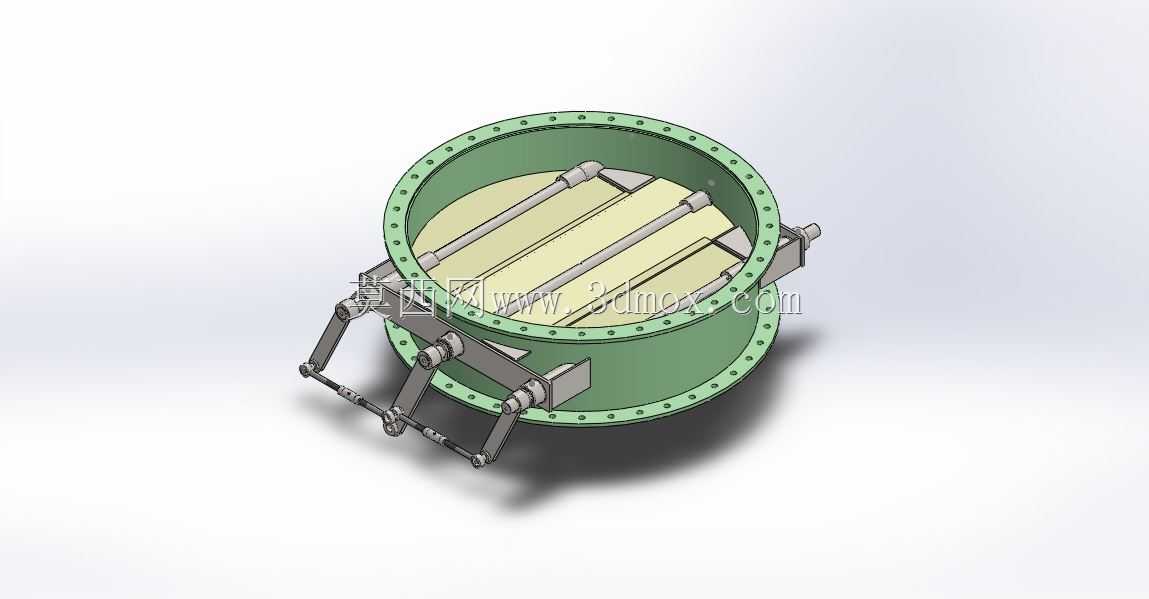

  从结构设计逻辑来看,该装置采用圆形法兰对接的筒体结构,整体为直通式流道设计,筒体两端带均匀分布螺栓孔的连接法兰,可直接与同通径的圆形风管法兰配对安装,安装时需注意法兰面的密封垫片选型,水泥行业含尘气流工况需选用耐磨橡胶垫片,石化行业有腐蚀介质的工况需选用耐腐四氟垫片,螺栓紧固需遵循对角分次拧紧的原则,避免法兰面受力不均导致漏风。筒体内设置多组平行排布的翻板叶片,叶片转轴沿筒体径向布置,所有叶片通过外部的连杆机构实现同步联动,单根驱动杆的动作即可带动所有叶片同步偏转,偏转角度范围可覆盖0度到90度,0度状态下叶片完全闭合阻断流道,90度状态下叶片与气流方向平行,通流面积达到最大值,中间角度可根据系统阻尼需求任意调节,相比单叶翻板结构,多叶设计的调节线性度更好,小角度调节时的气流扰动更小,不会出现单叶结构小开度下气流啸叫的问题。

  外部的联动连杆机构采用铰接式设计,每个叶片转轴的外伸端都固定有摆臂,所有摆臂通过同一根联动杆连接,驱动端设置有限位结构,可锁定叶片的固定开度,部分需要自动调节的工况可在驱动端加装气动或电动执行器,实现远程开度控制。设计时特意将联动机构布置在筒体外部,避免管路内的含尘气流、腐蚀性介质对铰接点造成磨损或腐蚀,所有铰接位置都预留了润滑注油点,日常维护时可直接在外部加注润滑脂,无需拆解筒体,大幅降低了运维工作量。叶片与筒体内壁的间隙控制在1mm以内,叶片边缘加装了弹性密封片,闭合状态下的漏风率可控制在3%以内,满足大部分工业管路的关断密封要求。

  从安装边界来看,该装置的安装长度与筒体通径直接相关,通径1000mm规格的筒体长度约为450mm,外部连杆机构的最大外伸尺寸约为300mm,安装时需要在阀体侧面预留不小于400mm的操作空间,方便日常开度调节和维护作业。选型时需要匹配管路的设计风速,水泥行业除尘管路的设计风速一般在18-22m/s,石化行业通风管路的设计风速一般在10-15m/s,叶片的厚度需要根据管路设计压力调整,常规工况下采用3mm厚钢板焊接即可,高压工况需要加厚叶片并增加加强筋,避免气流冲击导致叶片变形卡涩。

  建模过程中需要重点关注几个配合公差:叶片转轴与筒体轴套的配合采用H8/f7间隙配合,保证转轴转动灵活无卡滞,同时间隙不会过大导致漏风;连杆铰接点的配合采用H9/f8间隙配合,避免铰接点过紧导致联动卡涩,同时减少铰接间隙带来的叶片开度同步误差;法兰螺栓孔的位置度公差控制在0.5mm以内,保证现场安装时可与管道法兰顺利对接,无需现场扩孔。另外需要注意叶片的动平衡校验,多叶片同步转动时如果单个叶片的重量偏差过大,会导致高速气流下阀体出现振动,建模时可通过对称布置加强筋的方式保证叶片的质心落在转轴中心线上,减少运行时的动不平衡量。
