管径250型螺旋输送设备结构设计

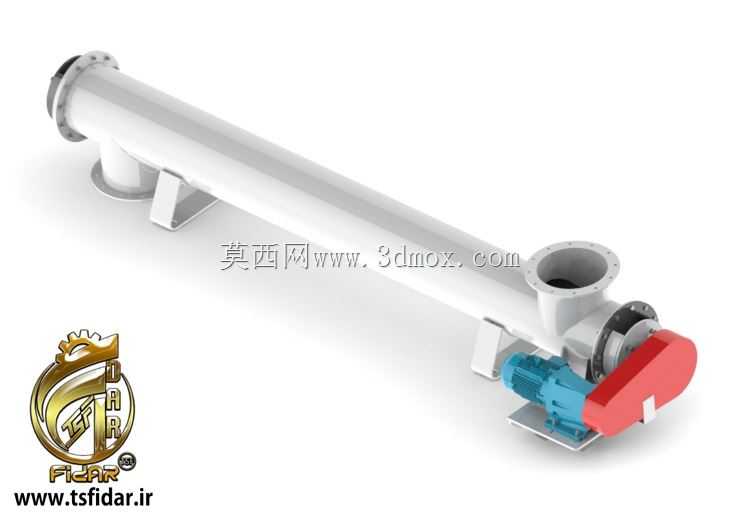

　　在建材生产、粉体加工、散料转运的生产现场，水平布置的密闭式螺旋输送设备是衔接上下游工序的核心中转单元，这款管径250规格的螺旋输送结构，针对水泥、石灰类易扬尘、磨蚀性中等的散状粉料工况做了适配设计，能在封闭管腔内完成物料的连续推送，避免输送过程中的粉尘外溢，满足车间环保作业的硬性要求。

　　从实际应用场景来看，该设备可直接对接料仓出料口、计量设备进料端，或是配套在搅拌主机、粉磨设备的进料环节，承担短距离水平方向的物料定量输送任务，相较于皮带输送、斗式提升的布置形式，管体全密封的结构能杜绝粉料在输送过程中受潮、洒落，也能减少现场扬尘清理的运维工作量，适配常温下干燥散料的连续转运需求，单段输送长度可根据现场排布做适配调整，常规工况下输送距离覆盖数米到十余米的区间，无需多段接力即可完成车间内的工序衔接。

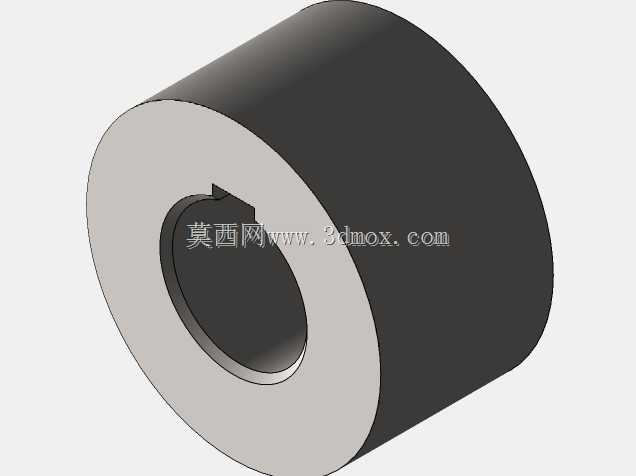

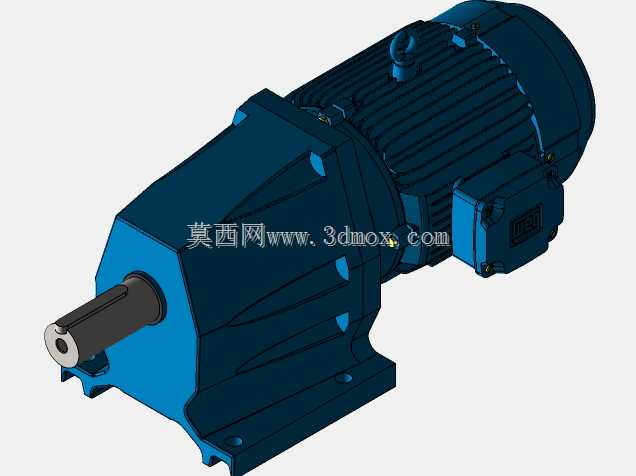

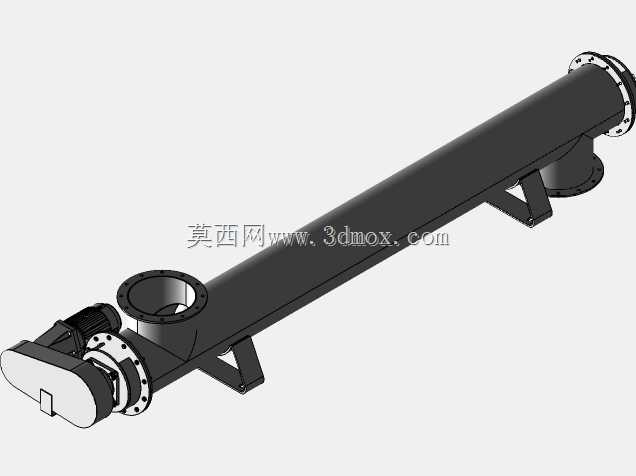

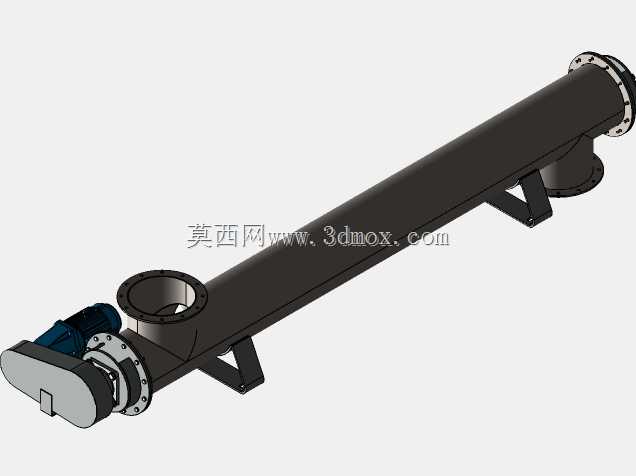

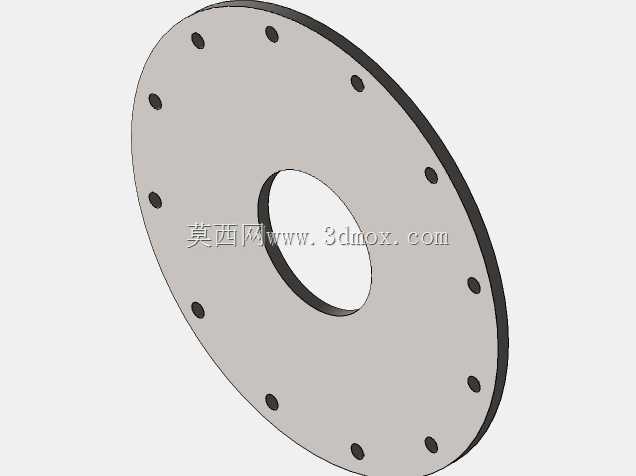

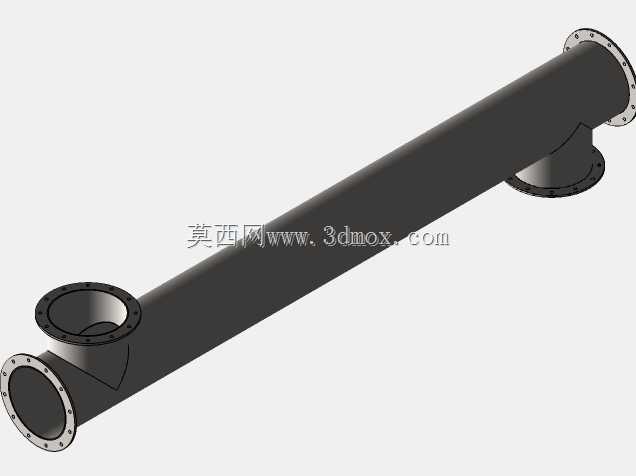

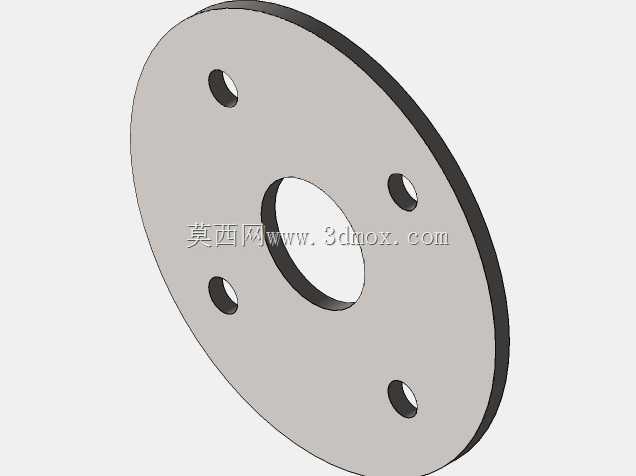

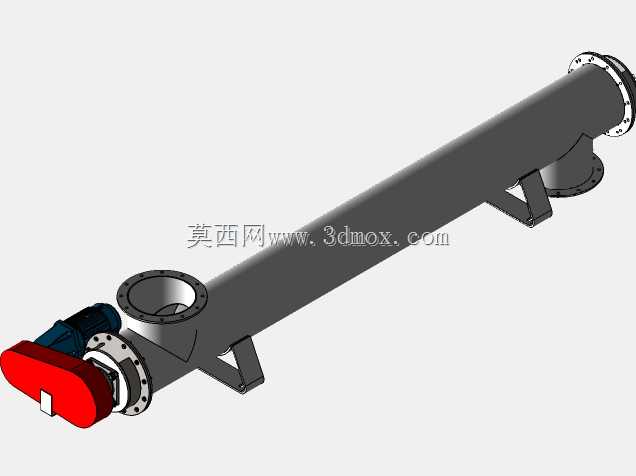

　　设备的功能特性围绕粉料输送的核心需求展开，管体采用圆筒式密封结构，内部螺旋叶片与管体内壁保留合理的装配间隙，既避免叶片旋转过程中与管壁剐蹭产生卡滞，也能减少物料在管壁的粘附残留，针对水泥、石灰类粉料的磨蚀特性，叶片边缘做了加厚处理，延长易损件的更换周期。驱动端采用直联减速结构，动力单元与螺旋主轴通过联轴器直连，减少链传动、带传动带来的动力损耗与维护点位，端盖位置设置密封组件，阻挡细粉进入轴承座造成润滑失效，进料口设置在管体尾端上方，采用法兰对接结构可直接与上游料仓的下料溜管连接，出料口设置在管体前端下方，同样采用标准法兰接口，可对接下游设备的进料通道，进出料口的法兰尺寸匹配常规散料设备的接口标准，无需额外做转接件即可完成现场装配。

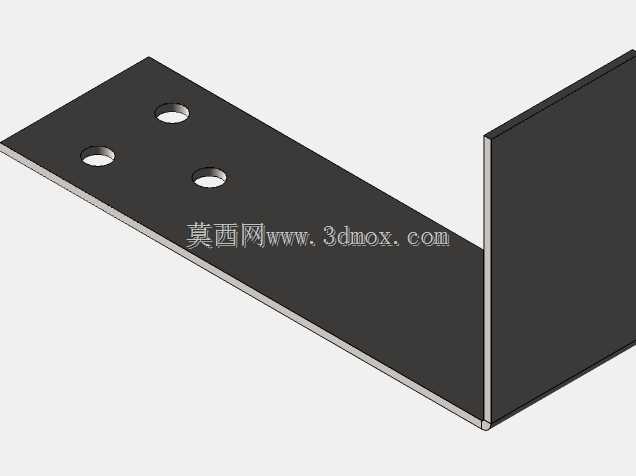

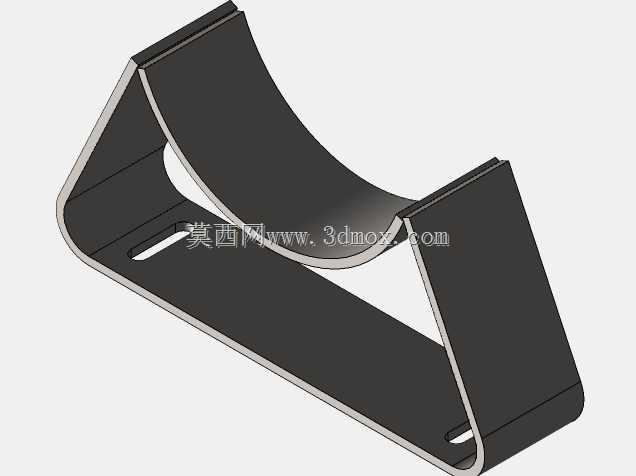

　　设计过程中优先考虑了安装与运维的便利性，管体下方设置的支撑脚采用焊接式支座结构，支座上预留的安装孔可直接与车间的设备基础、钢结构平台通过螺栓固定，安装时只需调整管体的水平度，保证螺旋主轴的同轴度偏差在允许范围内即可完成固定，无需复杂的现场调校。驱动端的护罩采用分体式结构，日常检查传动部件、补充润滑脂时只需拆卸对应护罩板块即可操作，无需整体拆解防护结构。管体上设置的检修口可在设备出现卡料时快速打开清理，避免整段拆解管体的繁琐操作。

　　从安装边界来看，该250管径的螺旋输送设备整体宽度控制在合理区间，管体中心距安装基础的高度适配常规车间平台的布置高度，驱动端的动力单元外伸尺寸在设计时做了紧凑化处理，不会占用过多的侧向安装空间，现场排布时只需预留驱动端的检修操作空间、管体侧面的运维通道即可，无需额外预留过大的设备占地。设备运行时的动载荷经过平衡校核，支撑脚的受力均匀，常规厚度的混凝土基础或型钢平台即可满足承重要求，无需额外做加强结构处理。

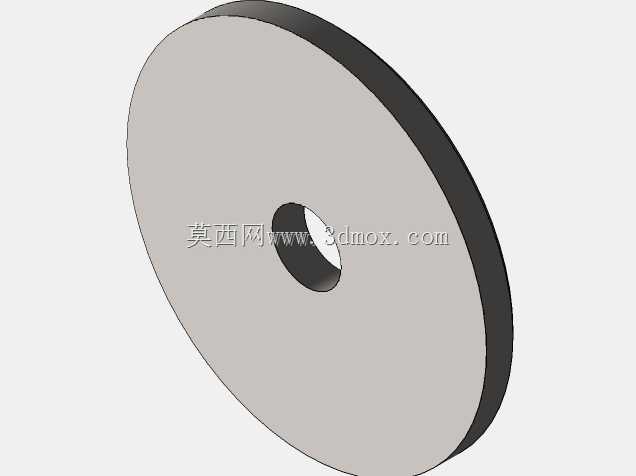

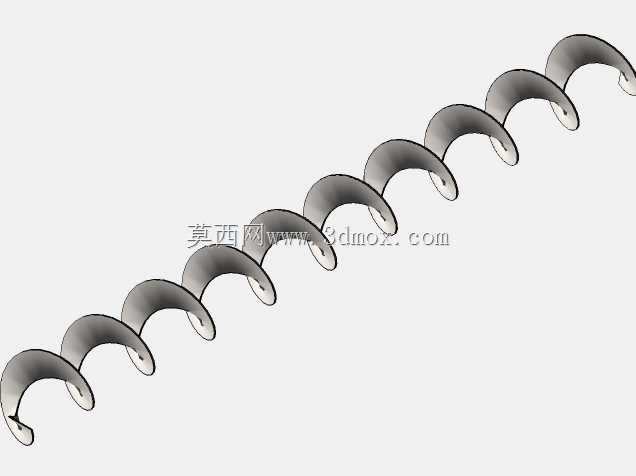

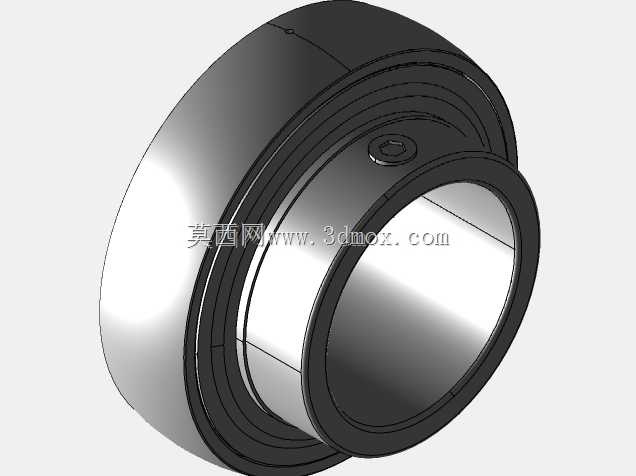

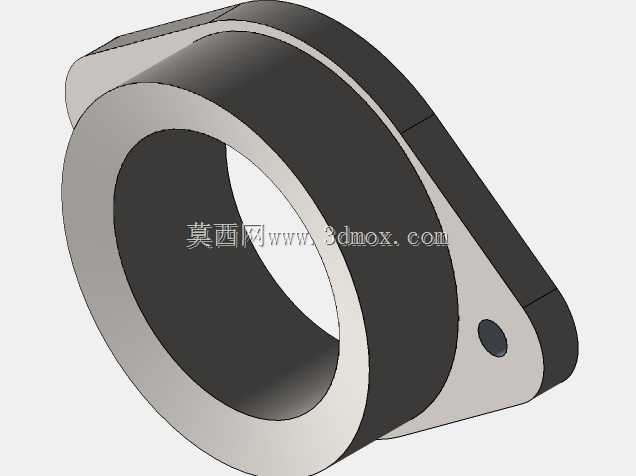

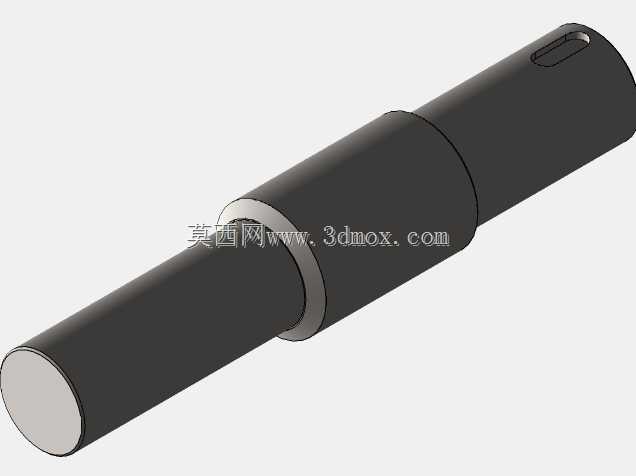

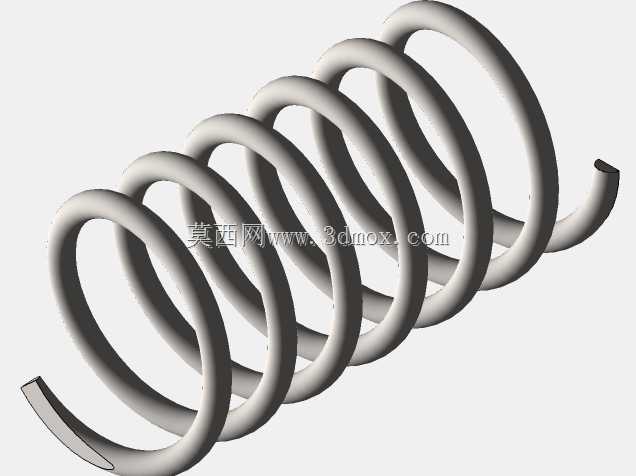

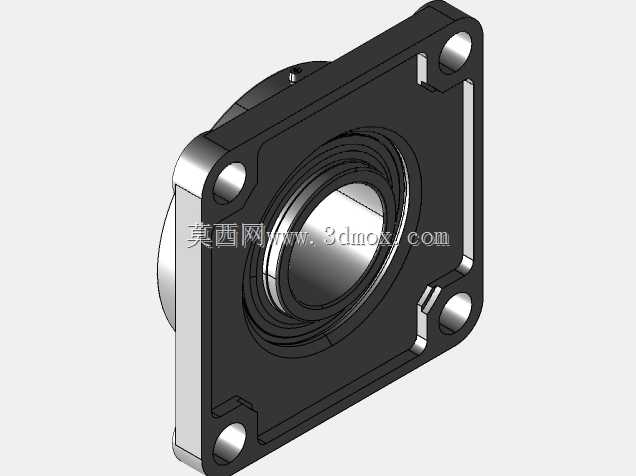

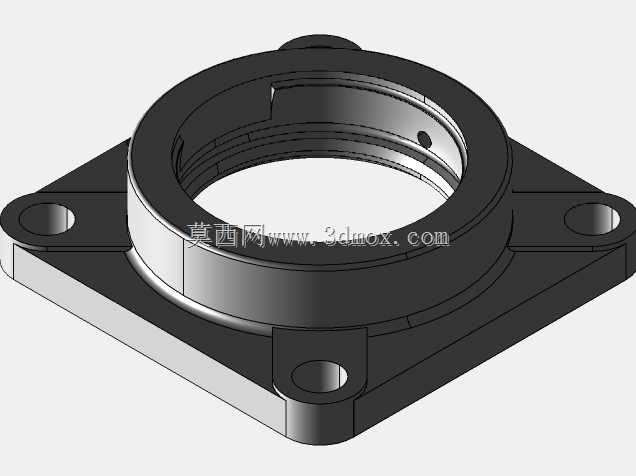

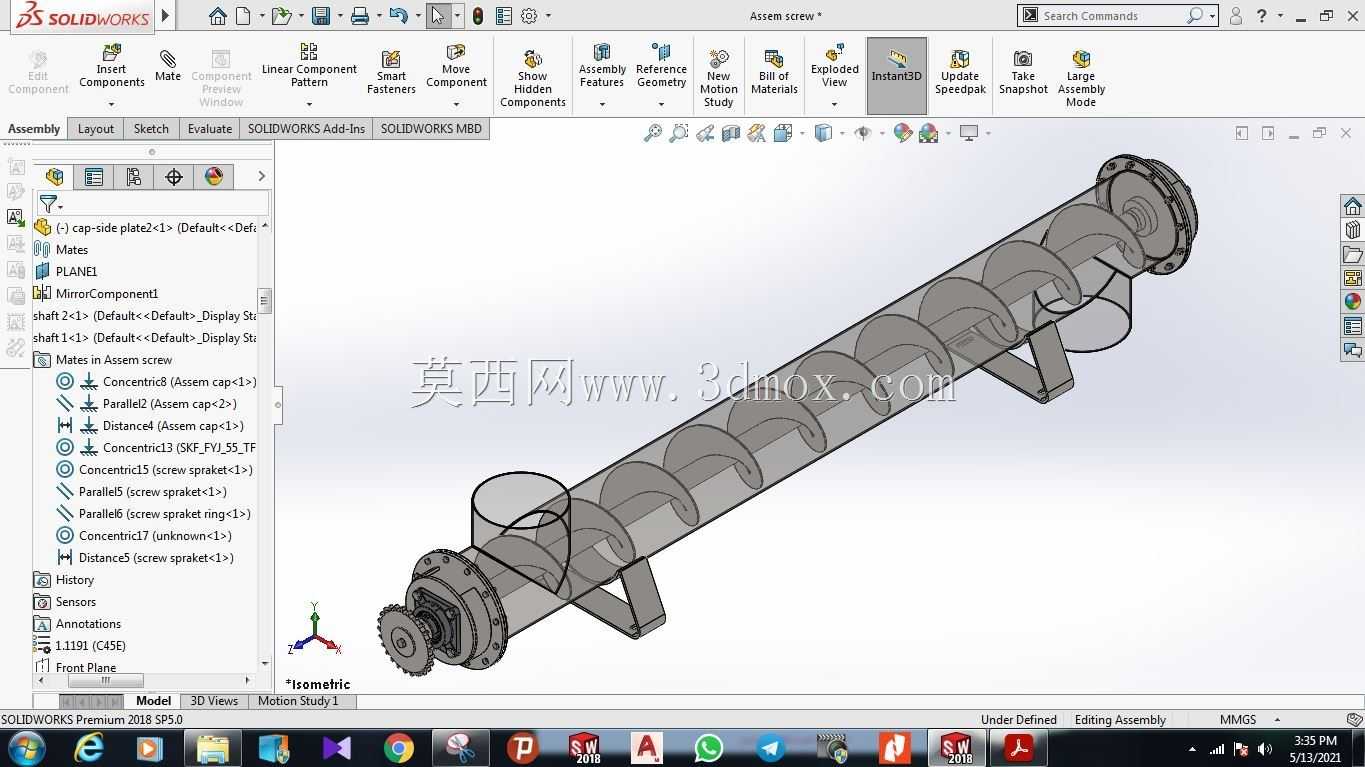

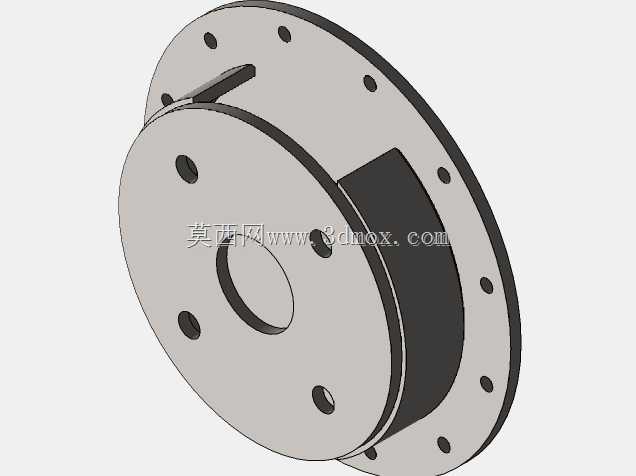

　　结构设计上，螺旋叶片采用等螺距布置形式，针对水泥、石灰类流动性较好的干燥粉料，等螺距结构能保证物料在管腔内的输送速度均匀，不会出现物料挤压结团的情况，主轴采用厚壁无缝钢管加工，在保证整体刚性的前提下降低设备自重，两端的轴承座采用外置式结构，避免轴承直接接触管腔内的粉料，延长轴承的使用寿命，端盖处的密封采用填料密封加骨架油封的双重结构，能有效阻挡细粉沿主轴间隙渗出，保证设备长期运行的密封性。进料口位置设置的导流结构能让下落的物料直接进入螺旋叶片的推送区间，避免物料在进料端堆积造成堵料，出料口的尺寸匹配管体的输送能力，保证物料推送至出料端时能顺畅排出，不会在管端积料。

　　在设备选型适配时，该结构可根据实际输送物料的磨蚀性、堆积密度调整叶片厚度、主轴转速，针对磨蚀性更强的物料可更换耐磨材质叶片，针对输送量要求更高的工况可适当提高主轴转速，整体结构的模块化程度较高，各部件的连接均采用标准件紧固，易损件的更换无需复杂的专用工具，能减少现场运维的时间成本，适配中小产能的散料处理生产线的连续输送需求。
