NX钣金折弯成型金属支架结构设计

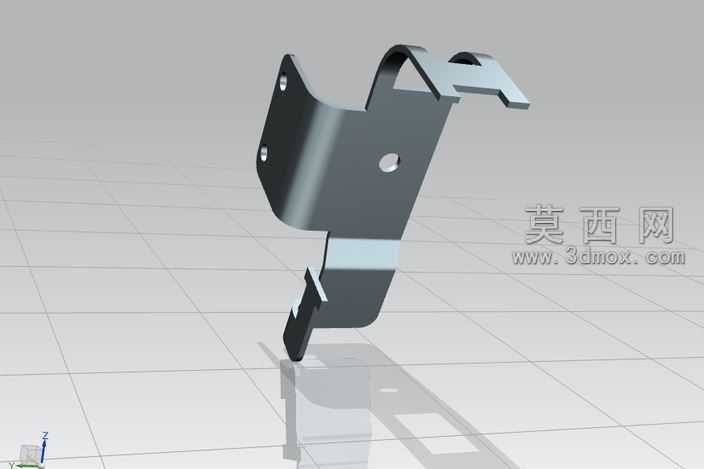

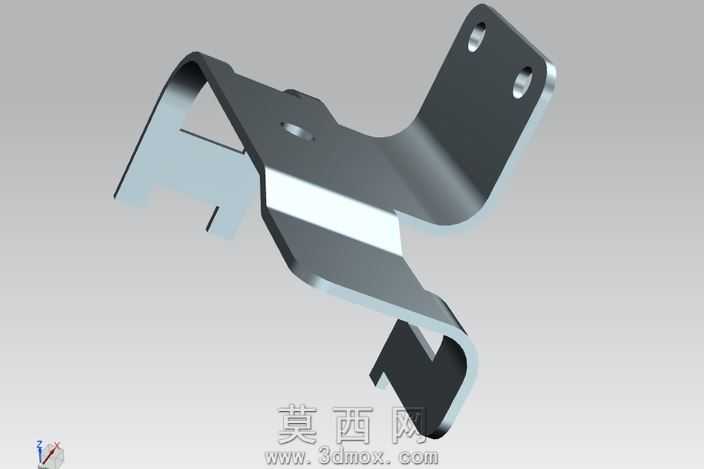

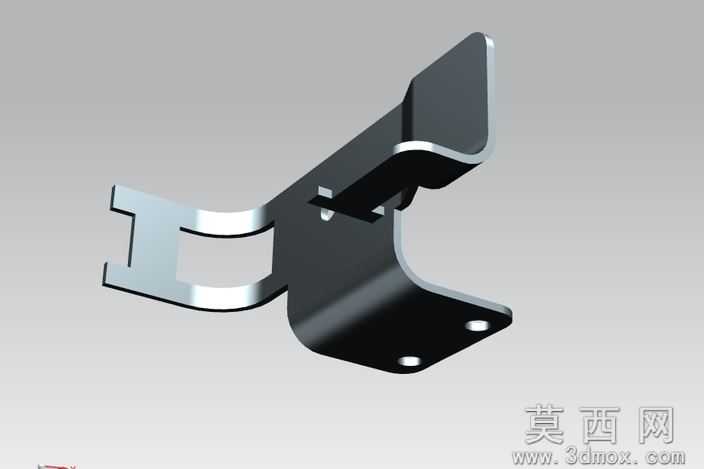

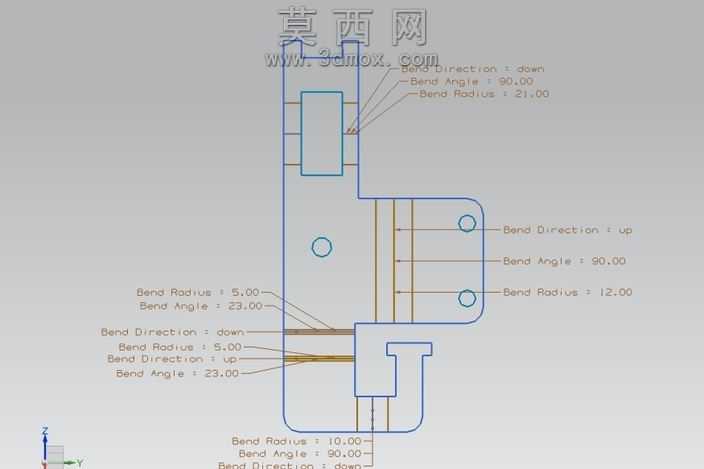

本作品为采用NX软件完成的钣金类金属支架三维设计，整体建模过程严格遵循钣金加工工艺逻辑，从基础平板特征创建起步，精准绘制支架的主体轮廓草图，通过设置符合常规钣金加工的壁厚参数，生成初始的平板基体，为后续特征搭建提供准确的基础载体。建模过程中针对支架的多段折弯结构，逐一匹配实际钣金折弯的工艺参数，精准控制每一处折弯的角度、折弯半径以及折弯扣除值，确保三维模型的展开尺寸与实际钣金下料加工的尺寸完全吻合，避免后续生产中出现尺寸偏差。针对支架上的安装孔位，采用钣金专用的孔特征命令完成创建，孔位的排布完全贴合实际安装使用需求，孔边距、孔间距的参数设置均符合钣金加工的工艺规范，避免出现孔位过于靠近折弯边导致加工变形的问题。模型的局部卡扣与异形挂接结构，通过除料、成型特征组合实现，精准还原了支架用于卡接、挂载的功能结构，每一处结构的尺寸都经过反复校核，确保与配套装配件的适配性。材质配置上选用常用的冷轧钢板材质参数，在渲染环节调整金属材质的粗糙度、反射率参数，还原冷轧钢板经表面处理后的哑光金属质感，同时通过光影渲染突出支架的折弯棱线、结构层次，清晰展现各部分的结构形态与空间位置关系。设计过程中充分考量支架的结构强度与轻量化需求，在保证支撑、挂载所需结构刚度的前提下，尽可能优化板材的轮廓形状，去除多余的材料冗余，同时通过折弯边的结构走向设计，利用钣金折弯的冷作硬化效应提升支架整体的结构强度，避免使用过程中出现变形失效。整体模型的特征树逻辑清晰，参数化设置完整，可通过修改关键参数快速调整支架的尺寸规格，适配不同的安装使用场景，模型的每一处细节都对应实际钣金加工的可实现工艺，不存在无法落地加工的异形结构，兼顾了结构功能性与加工工艺性。
