1/8NPT直型泽克管接头润滑注油结构

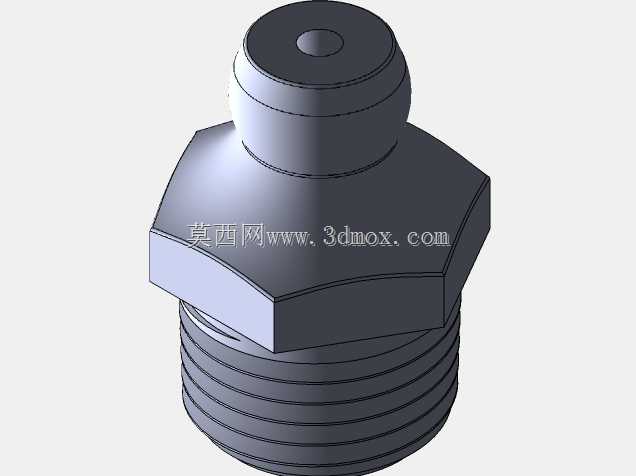

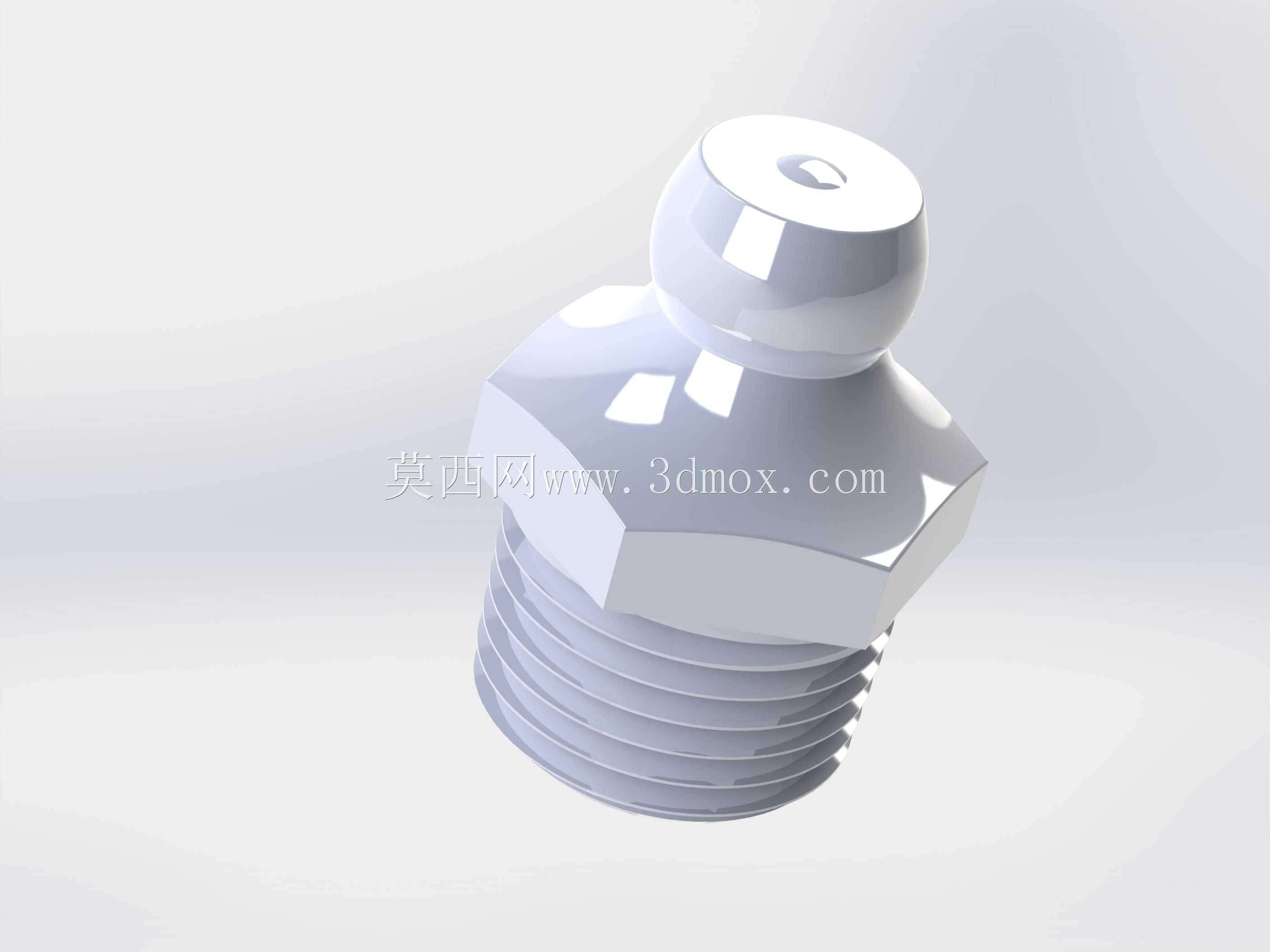

　　在集中润滑系统、小型液压站、工程机械保养点位、机床导轨润滑支路这类需要定期补充润滑介质的场景里，这类带1/8NPT锥螺纹的直型注油接头是非常常见的油路终端连接件，很多设备的日常维保环节都要通过这类接头完成润滑脂的加注，避免运动副出现干磨、卡滞、锈蚀等问题。从实际使用的角度看，这个接头的上端球头结构是专门适配标准手动黄油枪、气动注油枪的枪头卡扣设计的，球头表面的粗糙度控制直接影响注油时的密封效果，如果球头加工精度不足，注油过程中很容易出现润滑脂从枪头和接头衔接处溢出的问题，既造成润滑介质浪费，也会导致实际注入点位的润滑剂量不足，达不到预设的保养效果。接头中部的六角结构是安装受力位，设计时充分考虑了标准开口扳手的咬合尺寸，安装时可以通过扳手施加稳定的扭矩，不会因为受力面过小导致安装时打滑、蹭伤接头表面，六角的对边尺寸和1/8NPT螺纹的安装扭矩是匹配的，既保证安装后螺纹处的密封性能，也不会因为扭矩过大导致螺纹牙型变形、甚至出现螺纹断裂在基座内的故障。下端的1/8NPT锥螺纹是美制密封管螺纹，安装时依靠螺纹牙型的过盈挤压实现密封，多数场景下不需要额外缠绕生料带或者涂抹密封胶，就能承受润滑系统的常规工作压力，避免润滑脂从螺纹衔接处渗漏，这种锥螺纹的适配性很强，可以直接安装在铸铁、钢制、铝合金等不同材质的设备基座螺纹孔内，不需要额外加工密封槽或者加装密封垫圈，能有效减少安装工序的零件数量，降低维保和装配的复杂度。从结构设计的思路来看，

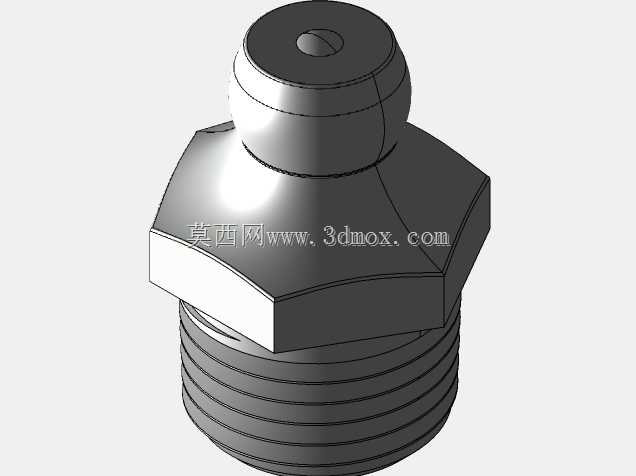

　　这个接头采用直型贯通的内部流道，没有多余的弯折或者节流结构，润滑脂在加注压力下可以顺畅通过接头内部进入设备的润滑点位，不会因为流道突变出现润滑脂残留、堵塞的问题，尤其是在低温环境下加注高粘度润滑脂时，顺畅的流道能大幅降低注油需要的压力，减少注油枪的负荷，也能避免因为流道阻力过大导致润滑脂从接头其他位置渗漏。在安装边界上，这个接头的整体高度控制得比较紧凑，安装后突出设备基座表面的尺寸很小，不会和周边的管线、护罩、运动部件产生干涉，哪怕是安装在设备内部空间局促的位置，也不需要额外调整周边部件的布局，球头顶端的一字槽是备用受力位，当六角位置因为长期使用沾附油污、出现锈蚀导致扳手无法卡紧时，可以用一字螺丝刀配合这个槽完成接头的拆卸或者紧固，这个细节设计在实际维保场景里实用性很强，很多老旧设备上的同类接头因为长期暴露在油污、粉尘环境里，六角面很容易被油污覆盖或者锈蚀，这个一字槽就能大幅降低拆卸的难度。从实际选型的角度看，这类直型NPT螺纹注油接头适合安装在润滑点位朝向开阔、注油枪可以垂直对准接头的位置，如果是安装在设备侧面、顶面等注油角度受限的位置，通常会选用弯型接头，但直型结构的流道阻力更小、密封可靠性更高，在安装空间允许的前提下是优先选型的方案。接头的球头直径是行业通用的标准尺寸，可以适配市面上绝大多数规格的手动、气动注油枪枪头，不需要配备特殊的转换接头，通用性很强，不管是设备原厂装配还是后期维保替换，都不需要担心适配性问题。在材质选择上，

　　这类接头通常采用碳钢镀锌或者不锈钢材质，碳钢镀锌版本成本较低，适合普通工业环境下使用，表面的镀锌层可以起到防锈防腐蚀的作用，能应对常规车间里的油污、粉尘环境；不锈钢版本则适合在潮湿、有腐蚀性介质的环境里使用，比如食品加工设备、户外工程机械、化工设备周边的润滑点位，抗锈蚀能力更强，使用寿命更长。在三维建模过程中，这类零件的建模重点在于几个关键配合尺寸的精度控制：首先是NPT锥螺纹的牙型角、锥度、每英寸牙数必须严格符合标准，否则安装时会出现螺纹不匹配、密封失效的问题；其次是上端球头的直径、球面轮廓度要控制在公差范围内，保证和注油枪枪头的配合密封；中部六角的对边尺寸、倒角尺寸要符合标准紧固件的尺寸规范，保证标准扳手可以正常咬合；

　　内部流道的直径要和接头的通径匹配，避免出现流道缩径影响注油效率。很多新手建模时容易忽略螺纹的锥度参数，把NPT螺纹做成直螺纹，导致实际生产出来的零件无法安装，或者密封性能不达标，还有的会把球头的尺寸做的偏大或者偏小，导致注油枪无法卡紧，出现注油时漏油的问题。在实际设备装配中，这类接头的安装扭矩需要严格控制，扭矩过小会导致螺纹密封不足，出现润滑脂渗漏，扭矩过大则会导致螺纹牙型变形，甚至把基座上的内螺纹拧坏，造成更大的维修成本，通常1/8NPT规格的这类接头安装扭矩在10-15N·m左右，实际操作时可以根据基座的材质适当调整，比如铝合金基座的扭矩要适当降低，钢制基座可以适当提高扭矩。另外，这类接头在长期使用后，球头表面可能会因为注油枪的反复卡扣出现磨损，或者沾附硬化的润滑脂、粉尘，导致注油时密封不良，这时候只需要清理球头表面的杂质，或者更换新的接头即可，维护成本很低，单个零件的成本不高，但是对设备的润滑保养起到非常关键的作用，一旦接头堵塞或者损坏，会导致对应的润滑点位无法正常加注润滑脂，长期运行会造成运动副的异常磨损，缩短设备的使用寿命，所以在设备的日常维保检查中，这类小零件的状态也是需要关注的内容，不能因为零件体积小就忽略其作用。
