带侧孔外螺纹阶梯轴连接构件

　　这类带侧孔的外螺纹阶梯轴，在轻工输送线、小型液压执行机构、工装夹具的定位锁紧环节出镜率极高，很多一线做设备改造的工程师在做紧凑空间的传动连接时，都会优先考虑这类结构的零件，它不需要额外加工复杂的键槽，靠侧孔穿入销杆就能实现周向防转，外螺纹段直接配合锁紧螺母就能完成轴向固定，装配效率比普通平键连接的轴类零件高不少。从实际使用场景来看，它常被用在气动摆台的输出端、小型辊道的从动辊支撑端、手动夹具的拉紧杆位置，这些场景的负载普遍不大，但对安装空间的紧凑性要求很高，普通带键槽的轴需要预留键的安装位置，轴端还要加工挡圈槽，整体轴向尺寸会多出10到15毫米，而这类带侧孔的阶梯轴，把防转结构集成在轴身中部，不需要额外的轴向固定件占用空间，能很好适配狭小的安装腔体。

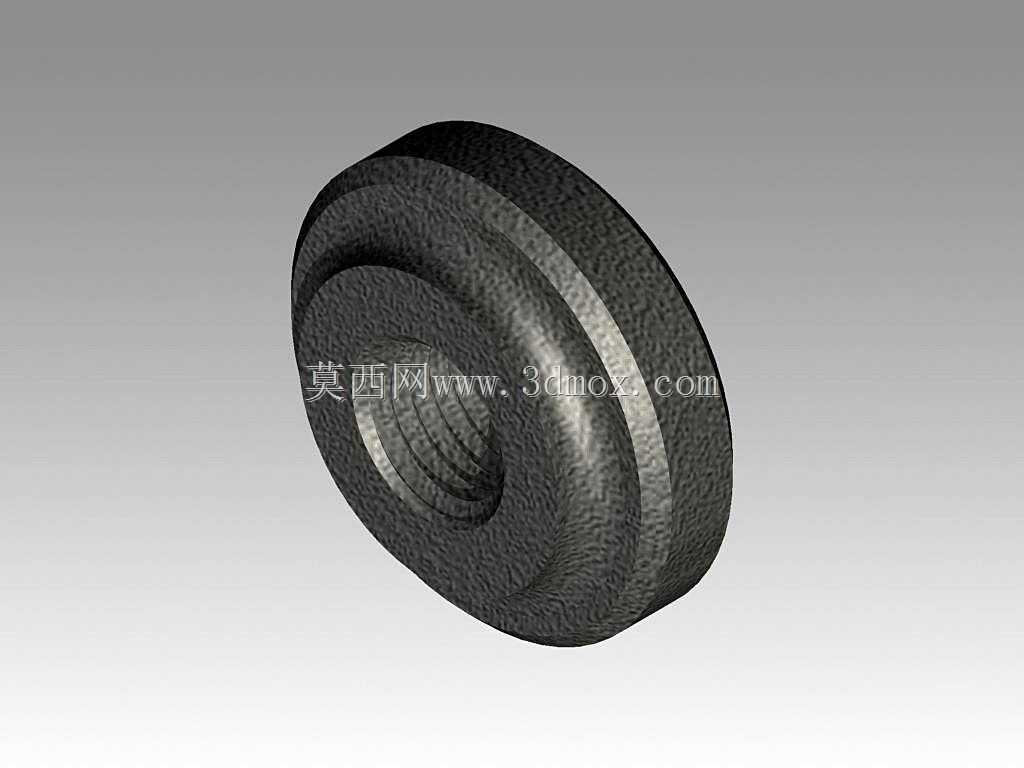

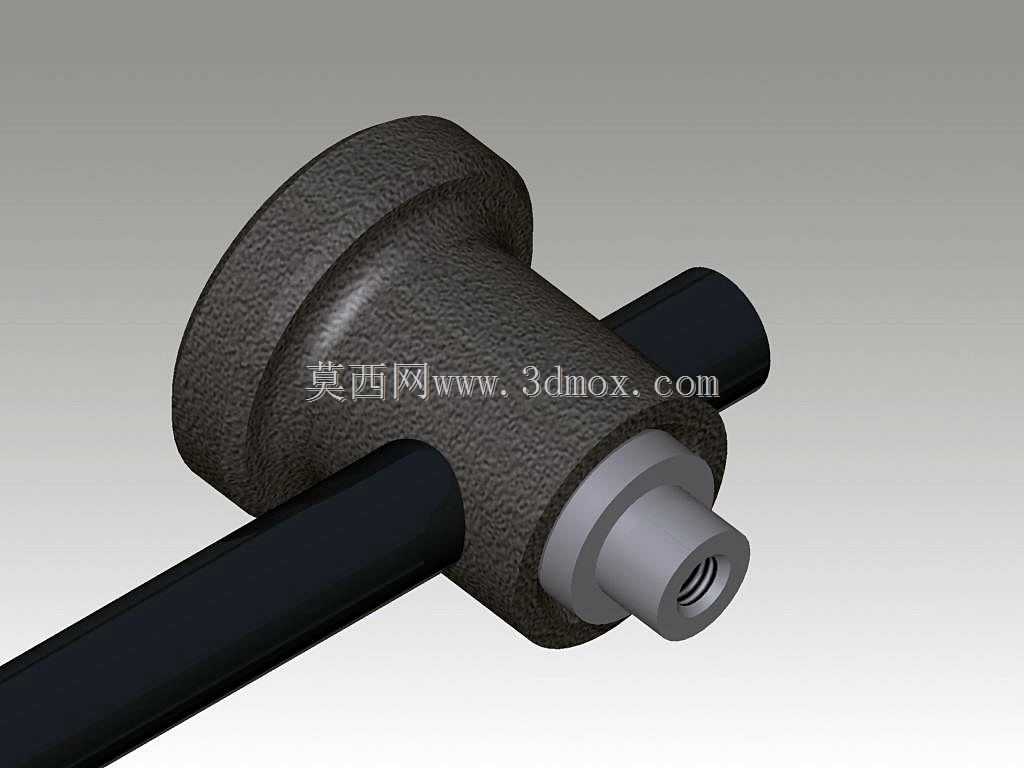

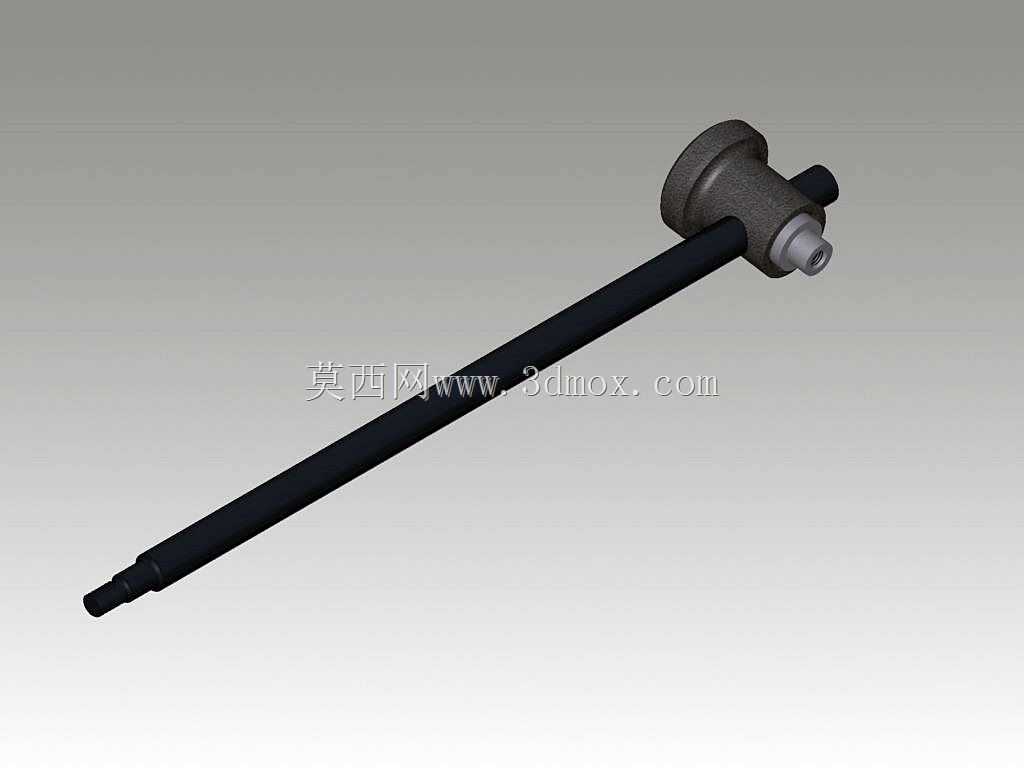

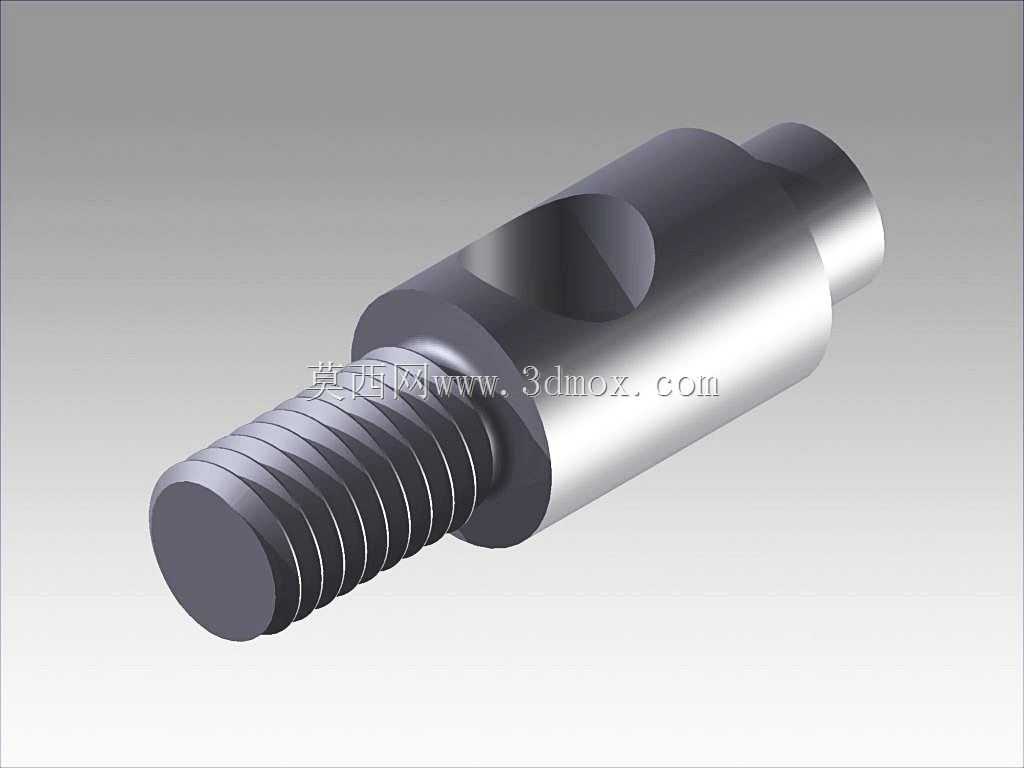

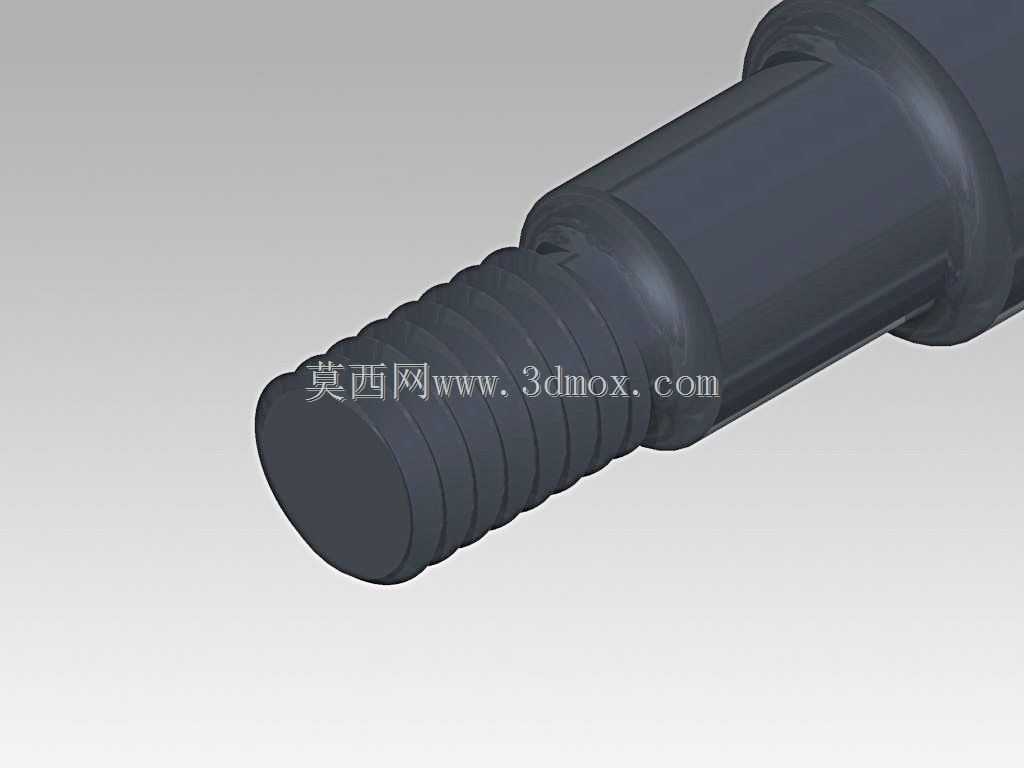

　　从功能特性上看，这个零件的三段式结构分工非常明确，一端的外螺纹段主要承担轴向锁紧功能，螺纹规格通常选细牙螺纹，细牙螺纹的自锁性更好，在设备有小幅振动的工况下不容易出现螺母松脱的问题，螺纹段的长度一般会比配套的锁紧螺母厚度多出3到5个螺距，既保证螺母能完全旋合到位，又不会因为螺纹过长导致装配时和周边零件发生干涉。中间的大直径轴段是主要的承载段，表面粗糙度一般控制在Ra1.6到Ra3.2之间，既能和配套的滑动轴承或者轴套形成良好的滑动配合，又不会因为加工精度过高推高制造成本，轴段上的径向通孔是整个零件的核心功能结构，孔的轴线和轴的轴线垂直相交，孔的直径通常比配套的圆柱销直径大0.02到0.05毫米，装配时销杆穿过这个孔，两端卡在配套连接件的卡槽里，就能传递扭矩，防止轴和连接件之间发生相对转动，这种防转结构比顶丝固定的可靠性高很多，能承受的扭矩是同规格顶丝固定的3倍以上，而且不会因为长期受力出现顶丝滑牙的问题。另一端的小直径光轴段是导向定位段，直径公差一般选h7，装配时先插入安装座的定位孔里，能快速完成整个轴的对中，不需要反复调整同轴度，对一线装配工人非常友好。

　　设计这类零件的时候，首先要考虑的是应力集中的问题，因为轴身有径向通孔，孔的边缘位置是应力集中高发区，设计时会在孔的两端加工0.2到0.5毫米的倒角，去除钻孔产生的毛刺，同时避免热处理的时候在孔边出现应力裂纹，不同轴径之间的过渡位置也会加工R1到R2的圆角，不要用直角过渡，直角过渡的位置在受交变载荷的时候很容易出现疲劳断裂，很多新手工程师做设计的时候容易忽略这个过渡圆角，导致零件实际使用寿命只有设计预期的三分之一。然后是尺寸链的校核，安装的时候，大直径轴段的两个端面分别抵在安装座的台阶面和连接件的端面上，所以大直径轴段的长度公差要控制在±0.05毫米以内，太长会导致轴装不到位，螺纹段的螺母锁不紧，太短会出现轴向窜动，设备运行的时候产生异响。侧孔的位置也要精准控制，孔的中心到螺纹段轴肩的距离要和配套连接件的卡槽位置匹配，偏差不能超过0.1毫米，不然销杆穿入之后会别劲，不仅装配困难，长期运行还会把销杆剪断。

　　从安装边界来看，这类轴的径向安装尺寸主要由中间大直径轴段决定，配套的安装座孔径要比大直径轴段大0.03到0.08毫米，形成间隙配合，方便装配的时候顺利插入，同时保证轴转动的时候不会出现卡滞。轴向的安装空间需要预留出螺纹段锁紧螺母的操作空间，一般在螺纹端留出至少20毫米的扳手操作空间，方便用套筒扳手拧紧螺母，侧孔的位置要避开安装座的支撑筋板，保证销杆能顺利穿入，不会和周边结构发生干涉。材料选择上，一般工况用45号钢调质处理就足够，硬度控制在HB220到250，既有足够的强度承受扭矩和轴向拉力，又有不错的韧性，不容易断裂，如果是在有腐蚀的工况下使用，比如食品加工设备或者化工输送设备，可以换成304不锈钢材质，不需要做额外的表面处理就能满足防锈要求。实际加工的时候，螺纹段要和光轴段一次装夹加工完成，保证同轴度，不然装配之后会出现轴转动偏心的问题，径向孔要在轴的外圆精加工完成之后再钻，避免钻孔之后轴变形影响外圆的精度。很多小厂做这类零件的时候，为了省工序，先钻孔再车外圆，结果钻孔的时候轴产生弯曲变形，最后做出来的轴同轴度超差，装到设备上转动的时候晃量很大，用不了多久就会把轴套磨坏。

　　在设备维护的时候，这类零件的检查也很方便，不需要把整个机构全部拆开，只要看侧孔里的销杆有没有变形、螺纹段的螺母有没有松脱就能判断工作状态，日常保养的时候只需要在光轴和轴套配合的位置定期加一点润滑脂，就能保证长期顺畅运行，比带花键的轴类零件维护成本低很多，花键轴一旦磨损就要整体更换，而这类轴如果只是光轴段出现轻微磨损，还可以通过电镀修复的方式重复利用，能降低设备的后期维护成本。
