带集成差速器的6:1偏置齿轮传动箱

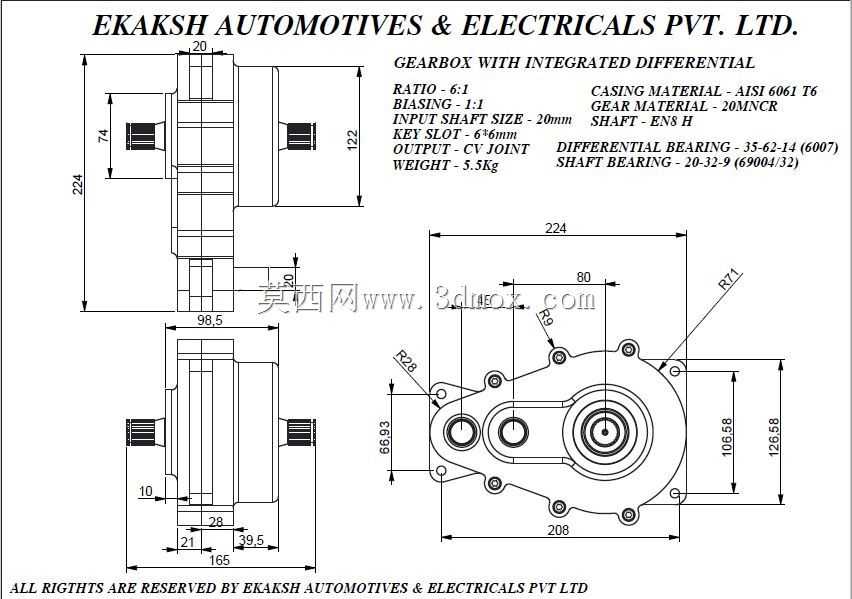

　　这款偏置布置的齿轮传动箱，核心传动比设定为6:1，自带集成式差速结构，主要面向小型竞速车辆、场地卡丁车、小型轨道列车这类对动力传输紧凑度有较高要求的应用场景，区别于传统分体布置的差速器+减速箱结构，它把减速增扭和差速调速两个核心功能整合在同一个壳体内，能大幅缩减动力总成的占用空间，适配车架布局紧凑的小型乘用、竞速设备。从实际使用场景来看，这类传动箱常被用在场地娱乐卡丁车、小型业余赛车的后轮驱动总成上，也可适配小型轨道观光车的动力单元，输入端匹配20毫米直径的带槽输入轴，能够直接对接常用的花键连接式动力输出端，不需要额外加装转接轴套，输出端采用6*6毫米的等速万向节连接结构，可在车轮跳动、转向带来的角度偏移工况下稳定传递扭矩，

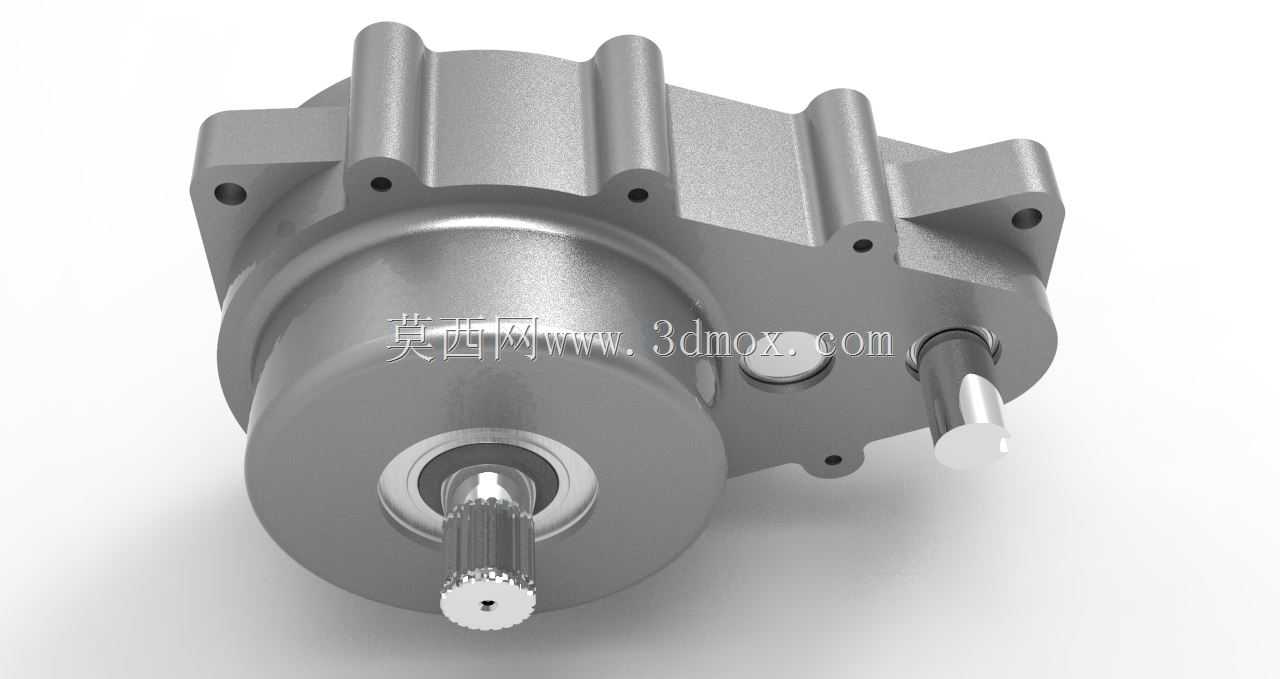

　　避免传统刚性连接在角度变化时出现的卡滞、传动冲击问题。壳体选用6061-T6铝合金材质，通过压铸后精加工成型，整体自重控制在5.5千克左右，相比铸铁壳体的同参数传动箱减重超过40%，非常适合对整车重量敏感的竞速类车辆使用，壳体外部布置的多道加强筋，既能够提升壳体的结构刚性，抵御传动过程中齿轮啮合带来的交变应力，也能增大壳体散热面积，在长时间高负荷运转时帮助齿轮油散热，维持箱内润滑环境稳定。设计阶段优先考虑了安装边界的适配性，壳体上预留的多个安装孔位采用对称+非对称结合的布置方式，既可以适配常规的平面安装基座，也能匹配钢管车架的异型安装点位，不需要额外制作复杂的转接支架。内部齿轮采用20毫米轴径的EN8材质加工，齿面经过硬化处理，

　　能承受持续的大扭矩输入，差速器部分集成在减速级的输出端，直接将差速后的动力传递给两侧输出轴，省去了传统结构中差速器与减速箱之间的连接传动轴，减少了动力传递路径上的损耗点，也降低了故障发生概率。轴承选型上，对应不同轴段的载荷特性匹配了对应规格的轴承，输入轴端采用6007规格的深沟球轴承，能够承受径向载荷和少量轴向载荷，适配输入轴高速运转的工况，中间传动轴段选用69004/32规格的轴承，兼顾径向承载能力和紧凑的安装尺寸，输出轴端采用NBC系列的对应规格轴承，能够承受车轮端传递过来的路面冲击载荷，避免轴承过早失效。从结构设计逻辑来看，偏置输入的布局能够让动力输入端的位置更贴近车架侧方布置，给车架中部留出更多空间布置油箱、

　　电池或者驾乘人员的脚踏区域，这对于空间寸土寸金的小型卡丁车、赛车来说非常实用，集成差速器的设计也避免了分体结构需要额外调整差速器与减速箱同轴度的装配工序，降低了装配难度，也减少了后期维护时的对位调整工作量。实际使用中，这类传动箱不需要额外加装外部差速机构，整体润滑采用箱体内部储油的飞溅润滑方式，不需要额外接润滑管路，日常维护只需要定期更换箱体内的齿轮油即可，维护成本较低。壳体的结合面采用精密铣削加工，配合密封胶圈实现静密封，输出轴端采用骨架油封实现动密封，能够避免箱体内齿轮油渗漏，同时阻挡外部的泥沙、灰尘进入箱体内部，适配场地赛车、户外卡丁车这类使用环境存在较多扬尘、泥水的场景。在安装边界上，输入轴的伸出长度、输出轴的间距都经过适配常见小型车辆轮距的设定，不需要对轴段进行二次切割加工就能直接装车使用，壳体上的安装孔位公差控制在合理范围，能够兼容常规焊接车架的少量安装误差，降低装配时的调整难度。齿轮啮合的侧隙经过合理设定，既能够避免热胀冷缩导致的齿轮卡滞，也能减少传动过程中的回程间隙，提升动力传递的响应速度，适配竞速场景下对动力响应灵敏度的要求。
