1:1传动比90度伞齿轮换向齿轮箱

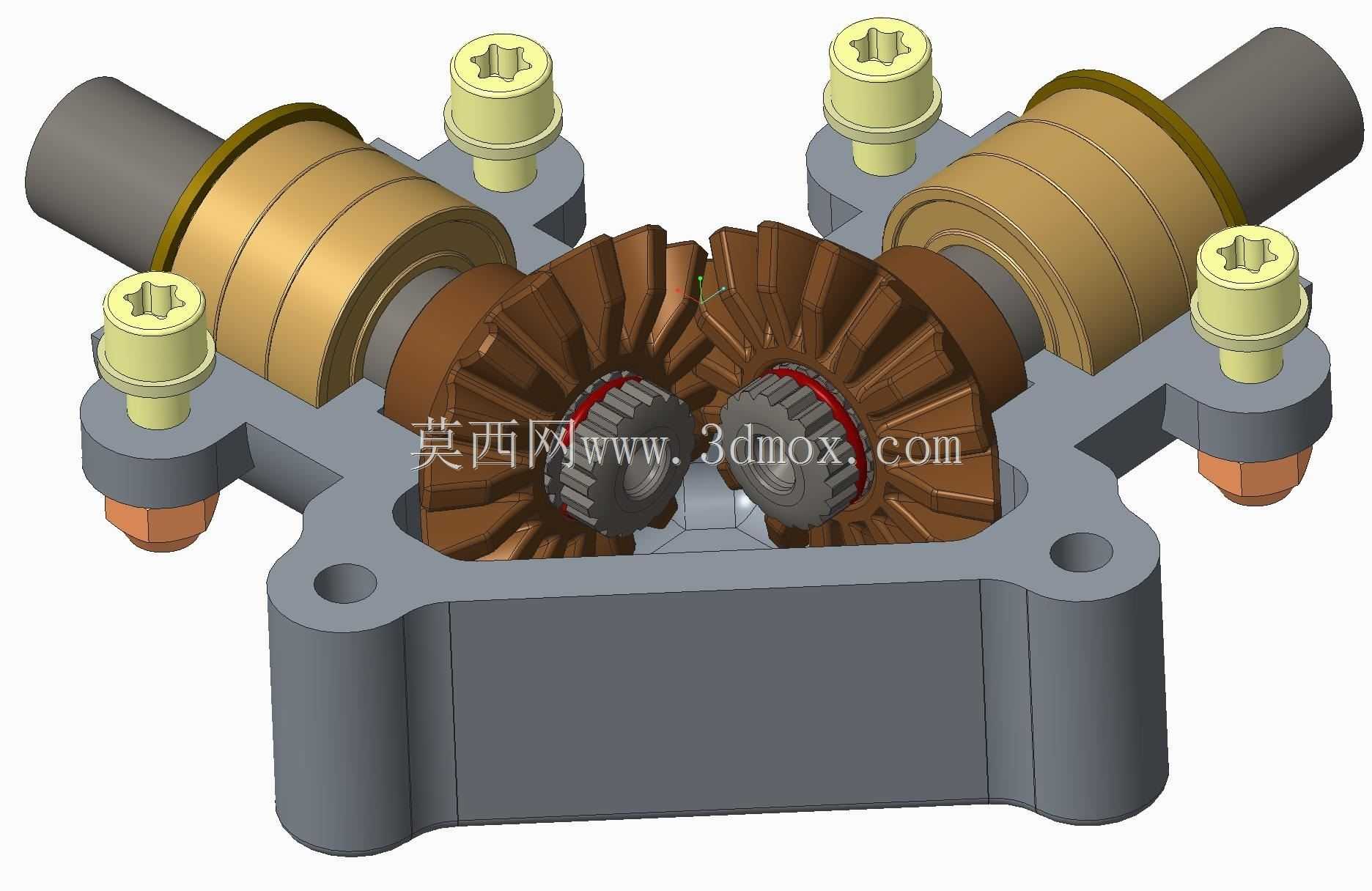

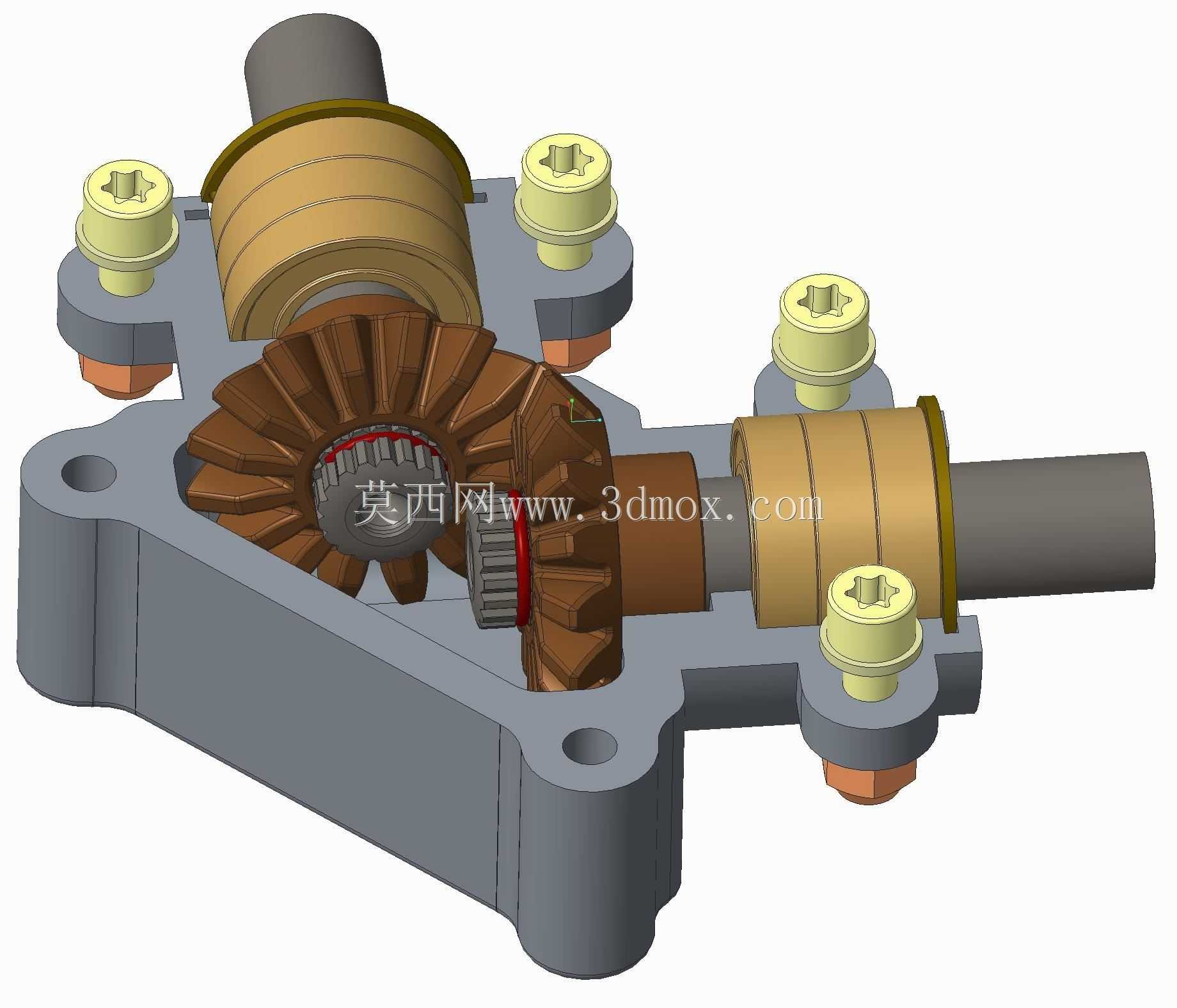

　　这款90度换向传动的齿轮箱采用1:1等速传动比设计，核心传动副为螺旋伞齿轮结构，可实现输入与输出轴呈直角布置的动力换向传递，在小型动力传输场景中应用十分广泛。从实际使用场景来看，这类小体积直角齿轮箱常被用于小型卡丁车、巴哈赛车的动力传输链路中，当动力输出轴的布置方向与驱动轮输入方向存在90度夹角时，该齿轮箱可在不改变传动转速的前提下完成动力转向，避免额外增加传动链路的长度与结构复杂度，适配紧凑的车架安装空间。

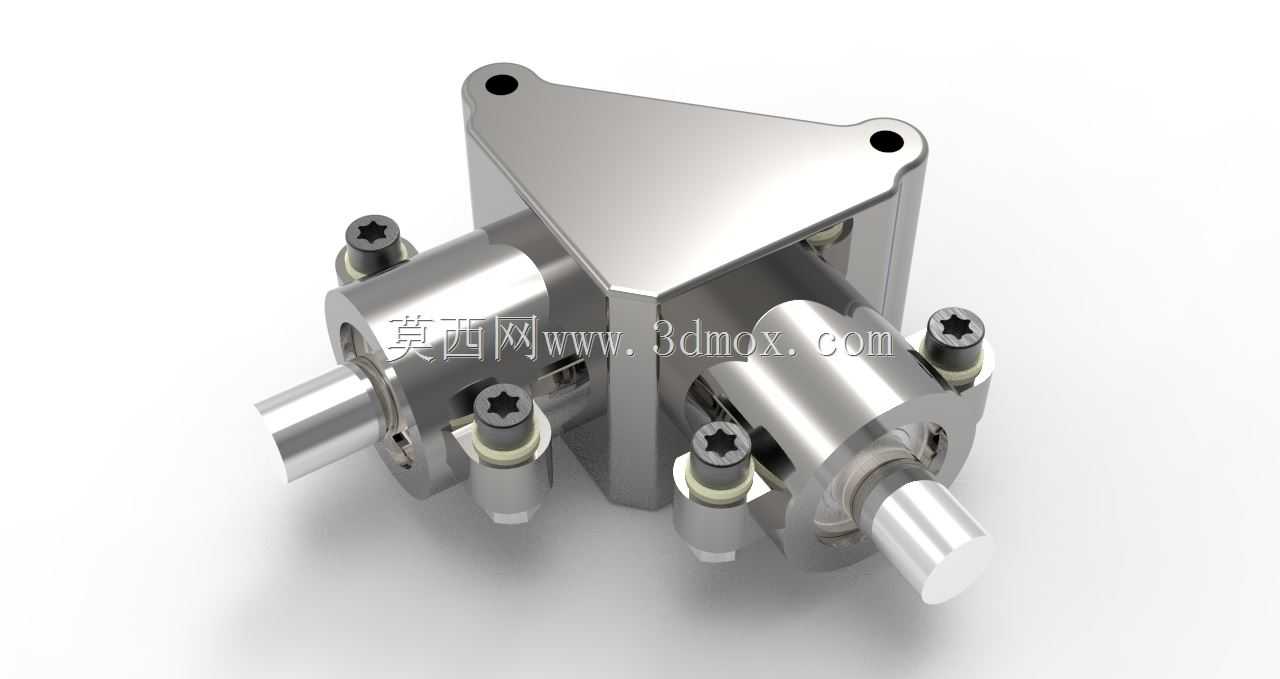

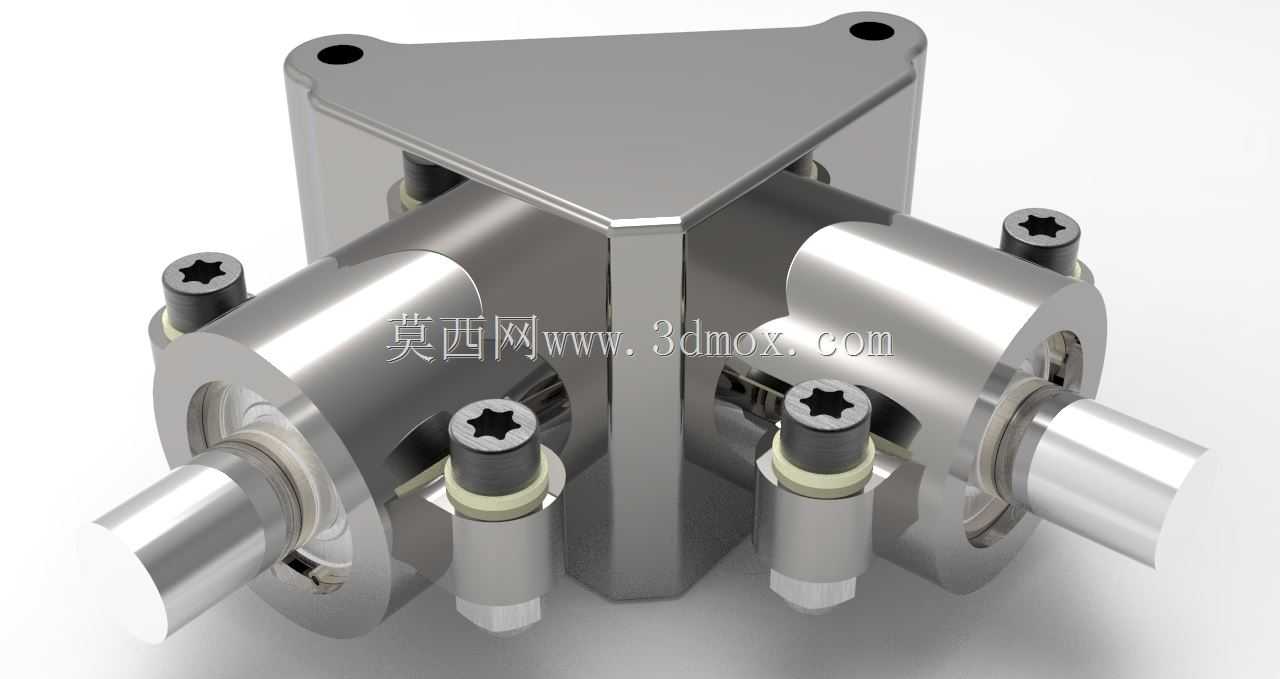

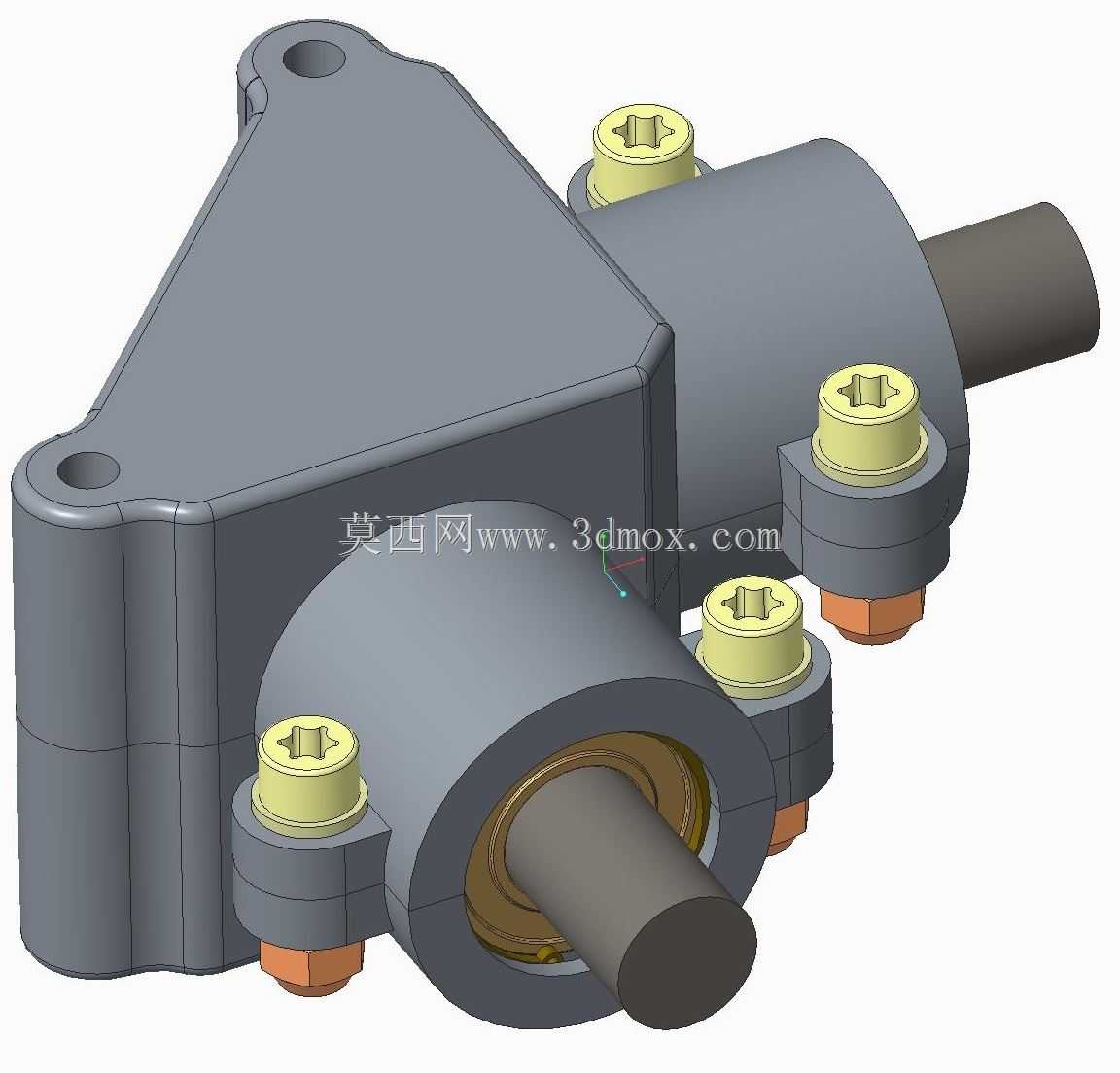

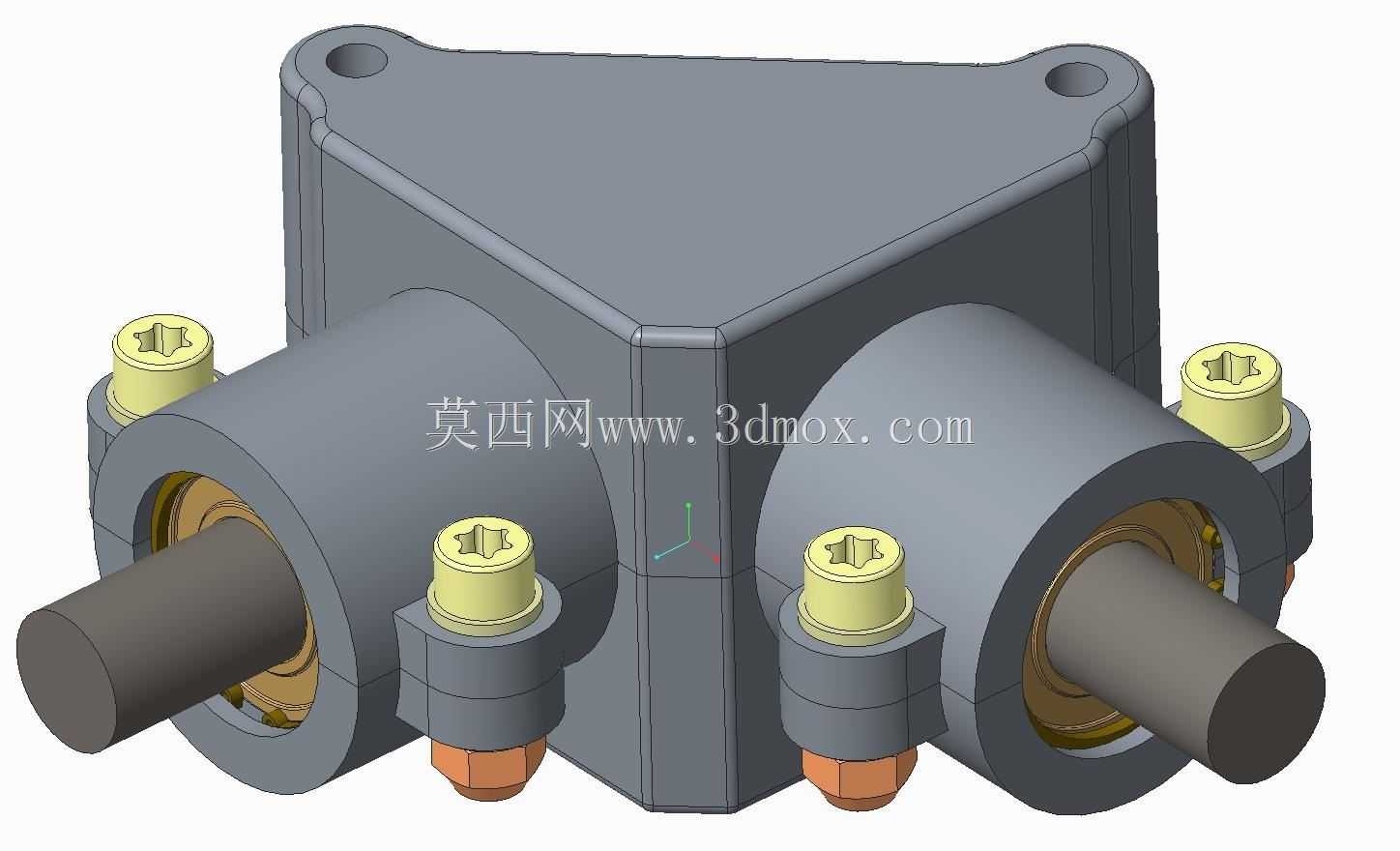

　　从功能特性来看，箱体采用铝合金材质加工，具体为铝7075材质，这类铝合金具备较高的结构强度与轻量化优势，同时拥有不错的抗腐蚀性能，能够适应户外非道路行驶场景下的振动、冲击载荷，相比铸铁箱体可大幅降低整体重量，适配小型车辆对簧下质量、整体配重的控制需求。齿轮箱的输入与输出轴采用对称式布置，两端轴伸尺寸一致，可根据实际安装需求灵活选择动力输入侧，降低现场安装的适配难度。箱体上的四个安装孔采用对称分布设计，安装面为平整的机加工面，可通过螺栓直接固定在车架或设备安装基座上，安装定位精度有保障，同时可承受传动过程中产生的径向与轴向反作用力，避免运行过程中出现箱体移位、传动偏载的问题。

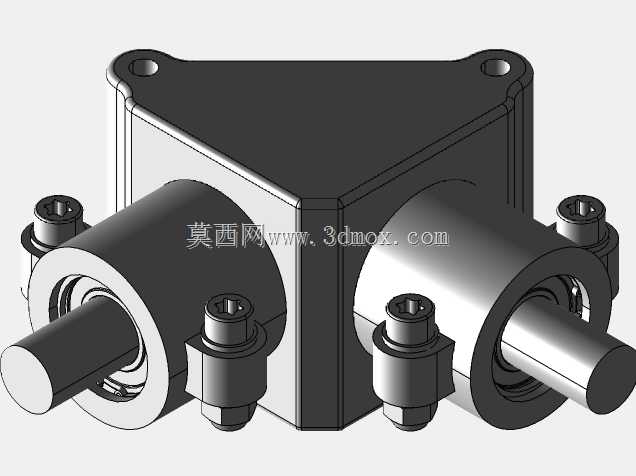

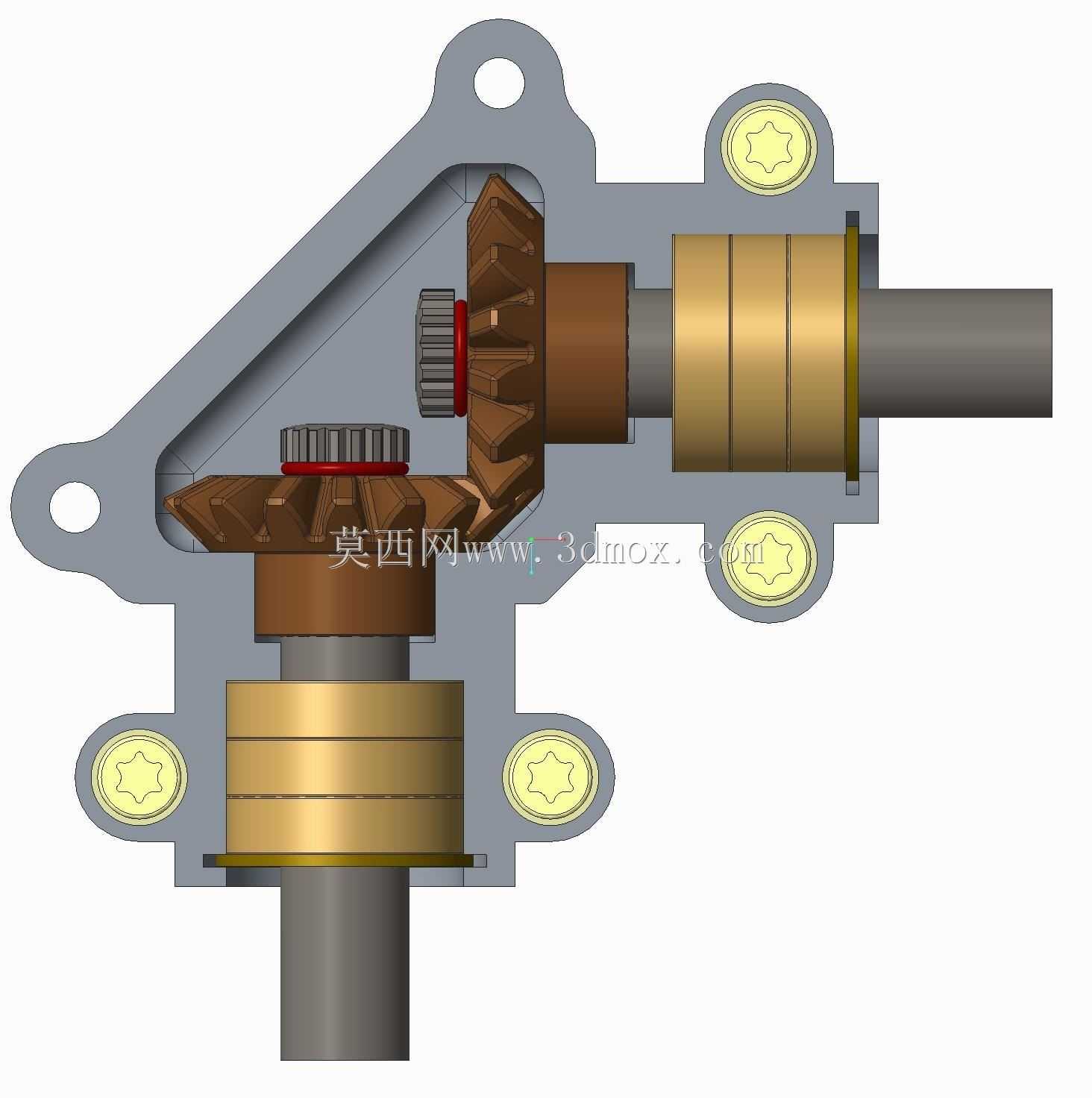

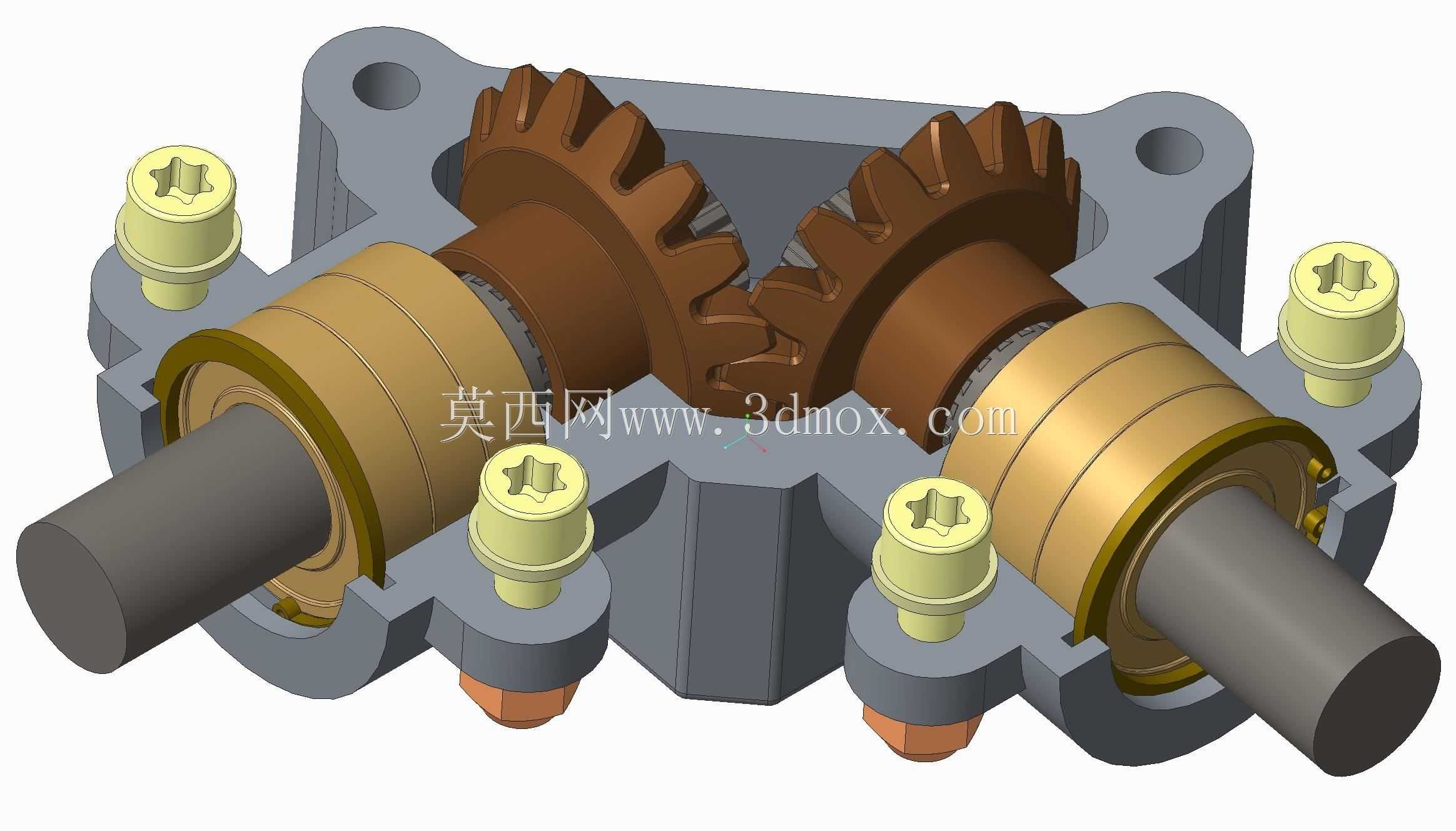

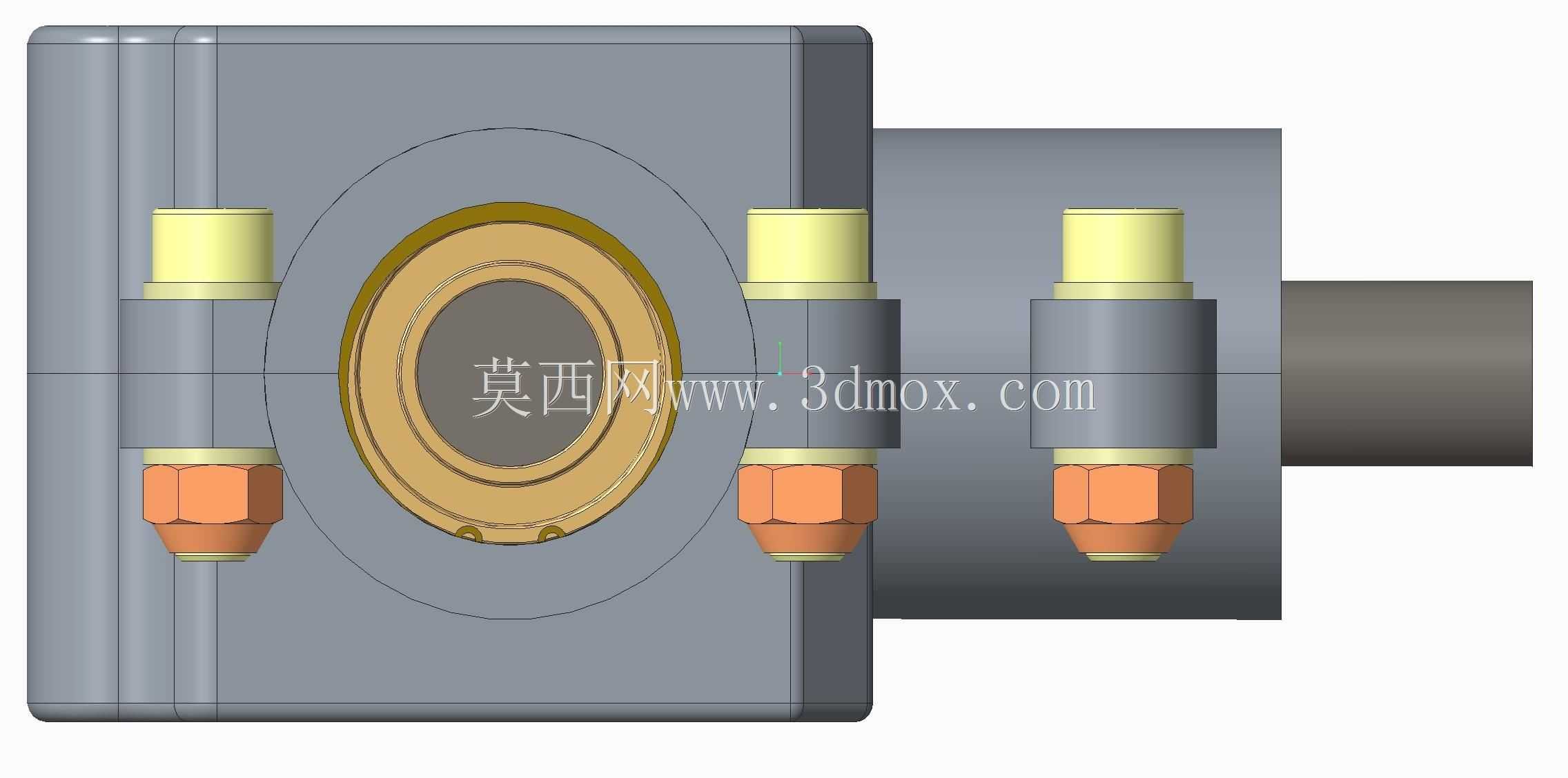

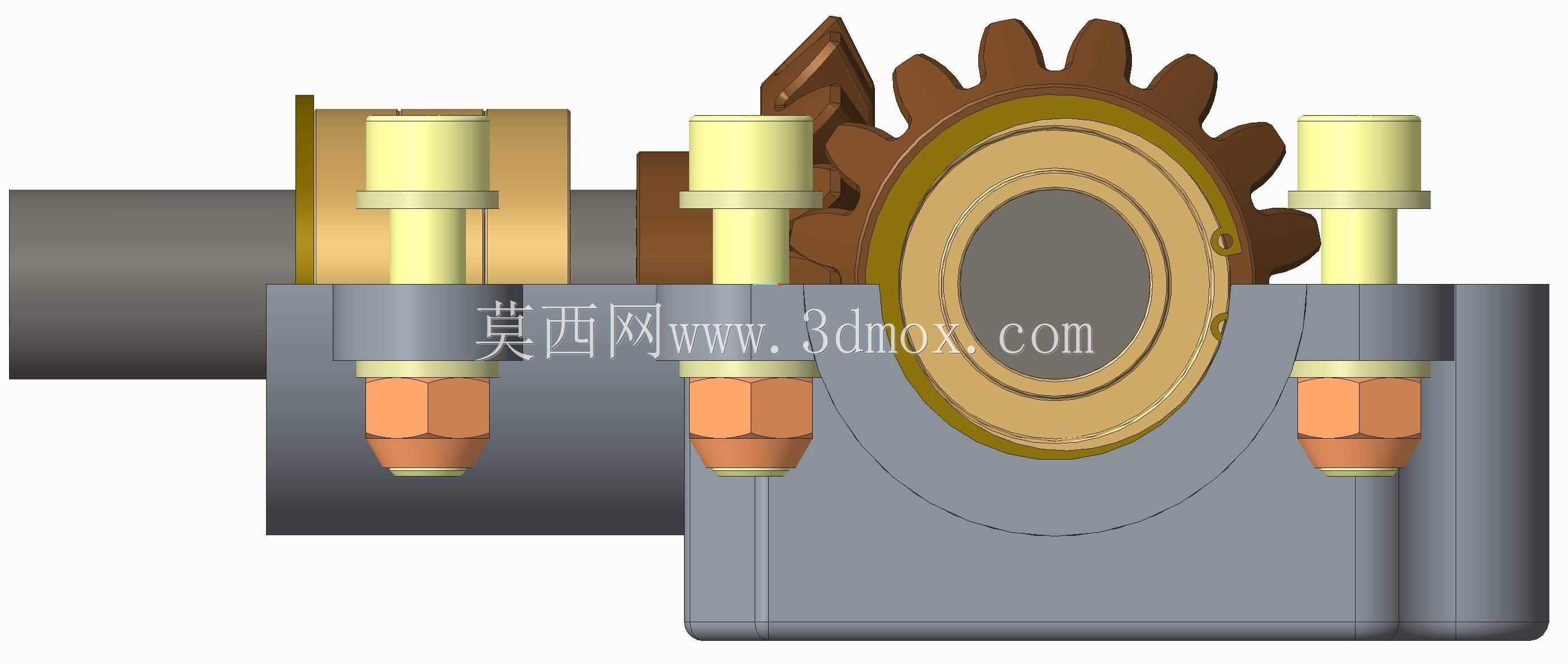

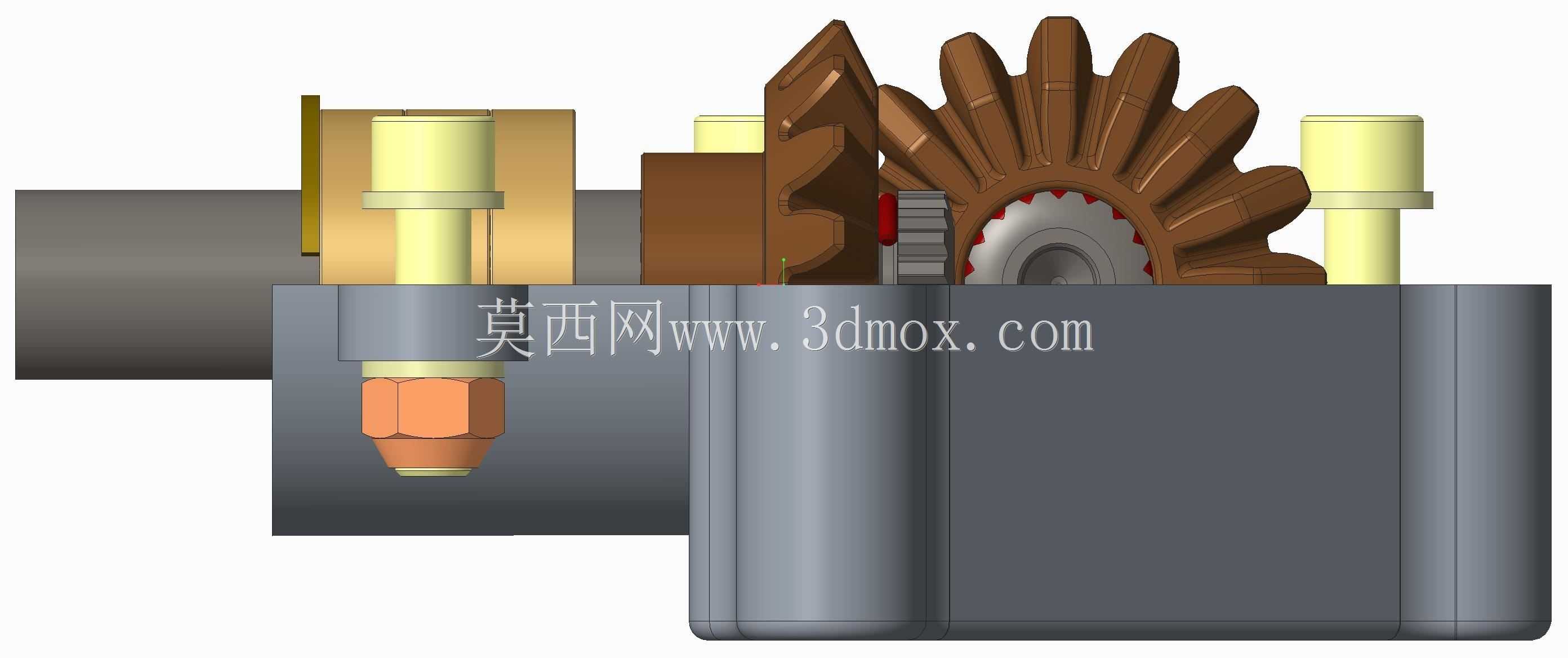

　　在结构设计思路上，这款齿轮箱采用分体式装配结构，箱体结合面通过多组内六角螺栓实现紧固，螺栓周边设计有定位凸台，可保证合箱时的定位精度，避免合箱错位导致的齿轮啮合间隙异常。箱体下部设计有两个油堵结构，分别用于齿轮润滑油的加注与废油排放，日常维护时无需拆解箱体即可完成润滑油更换，降低后期运维的工作量。轴端采用密封结构配合轴承支撑，既可以保证轴系的旋转精度，又能避免箱体内的润滑油泄漏，同时阻挡外部的泥沙、灰尘进入箱体内部，延长齿轮与轴承的使用寿命。轴伸部位的轴承座采用凸台结构设计，可提升轴系支撑部位的结构刚性，在承受较大径向载荷时不会出现箱体变形，保证齿轮始终处于正确的啮合位置，降低传动过程中的噪音与磨损。

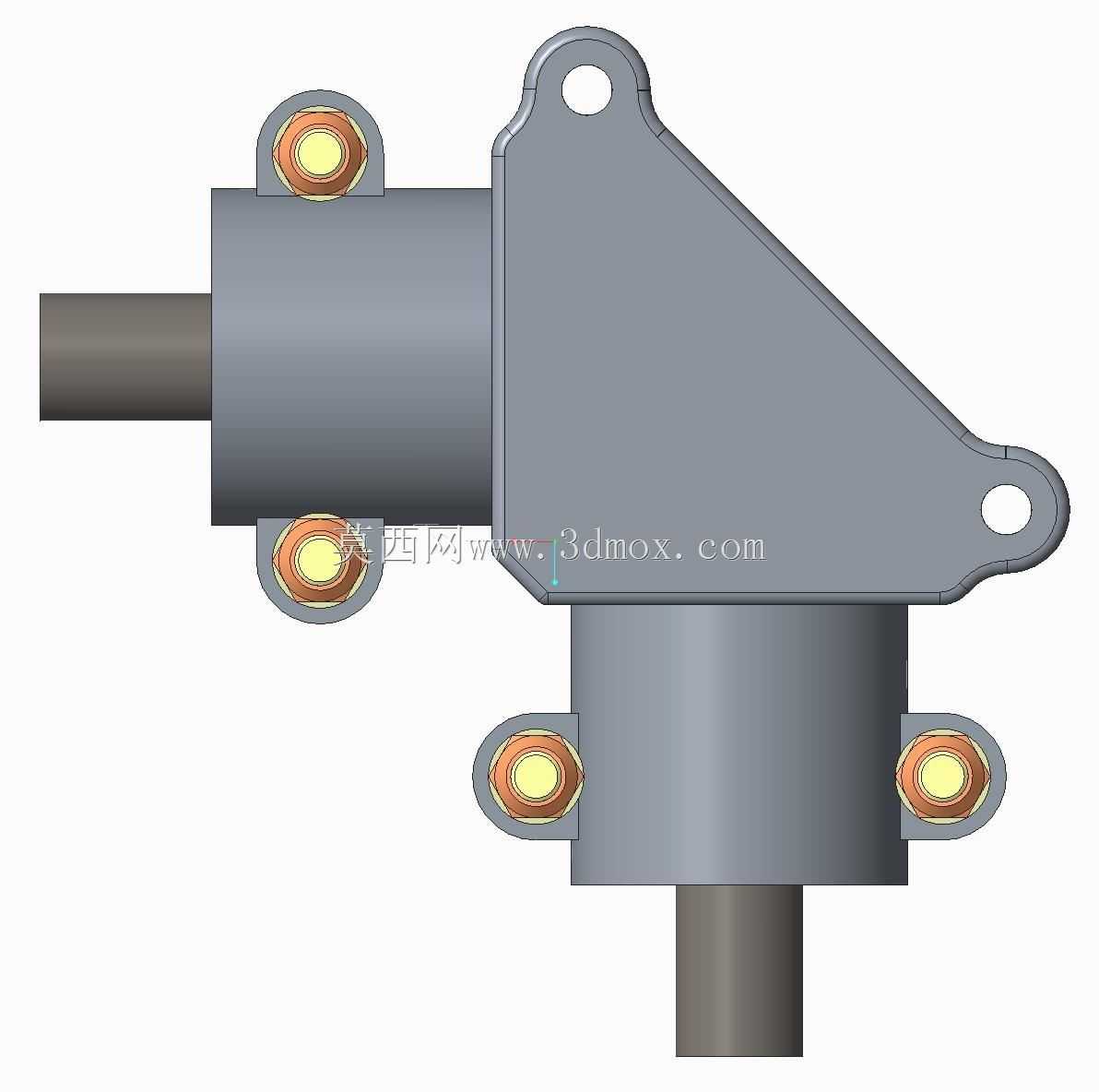

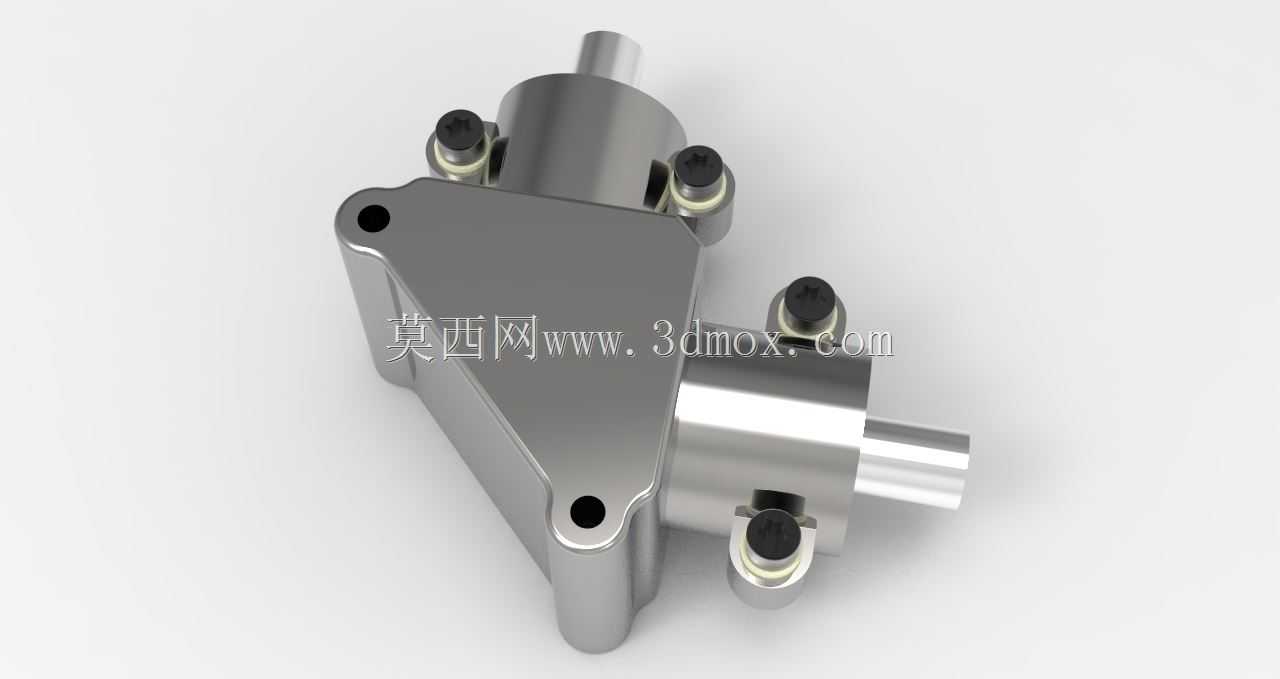

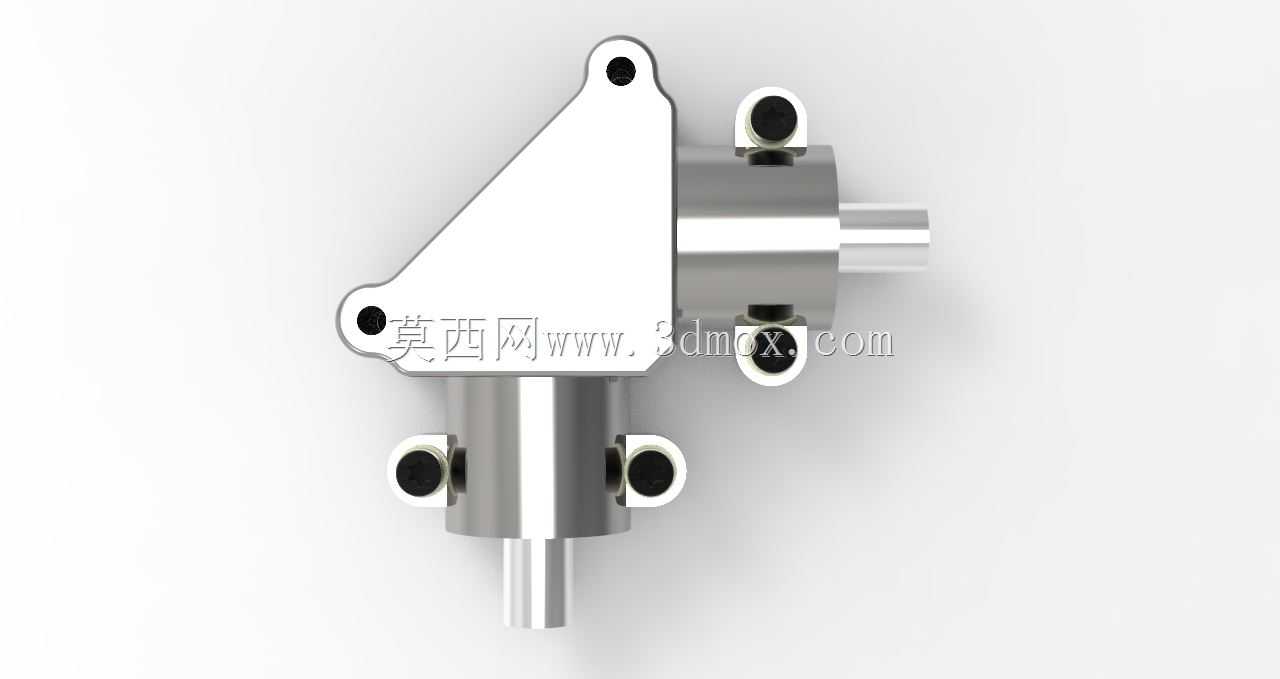

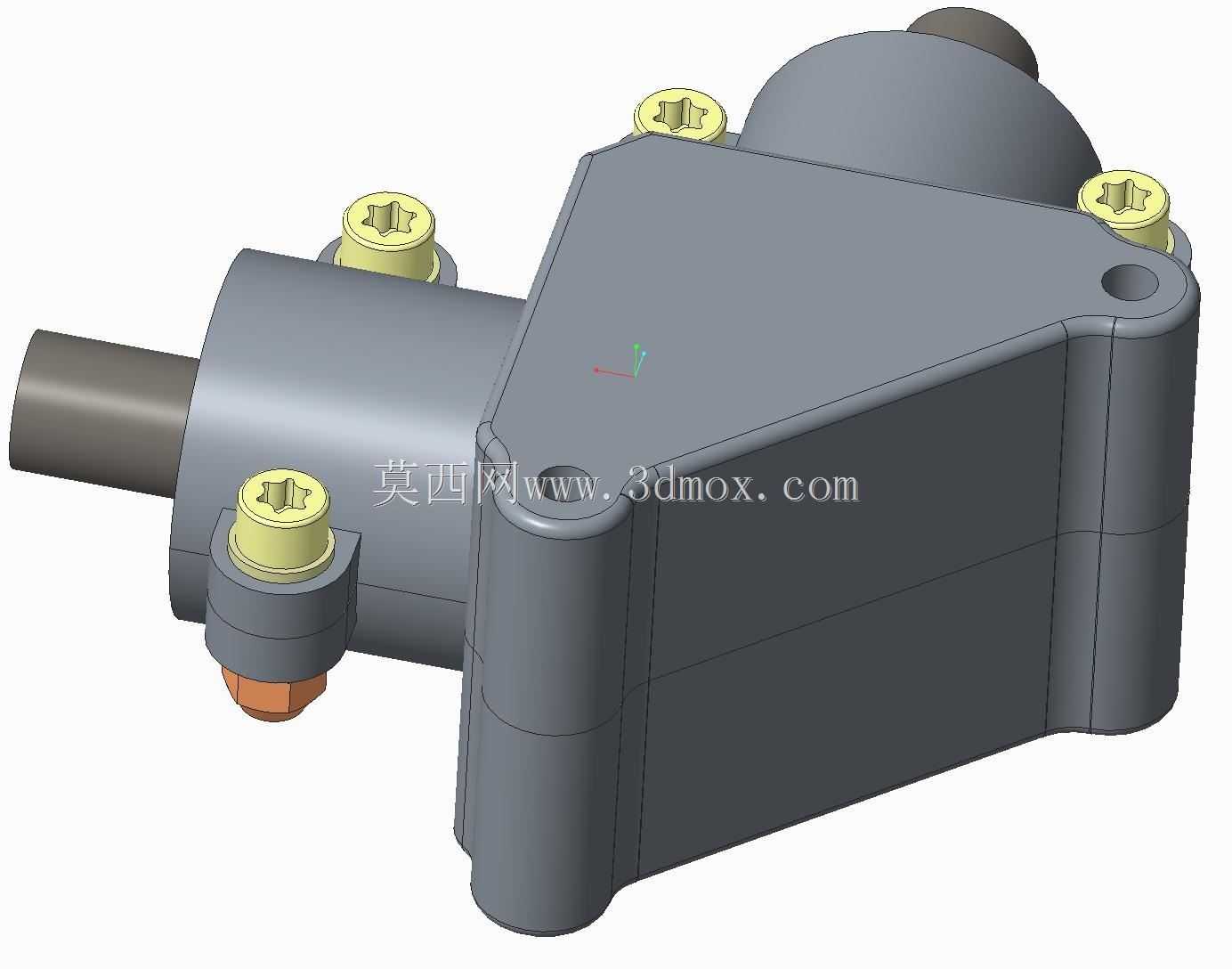

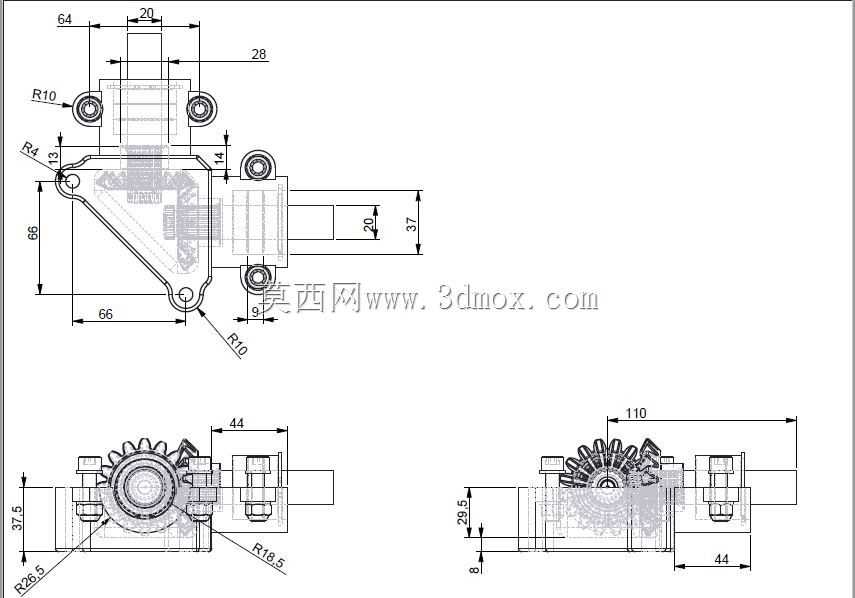

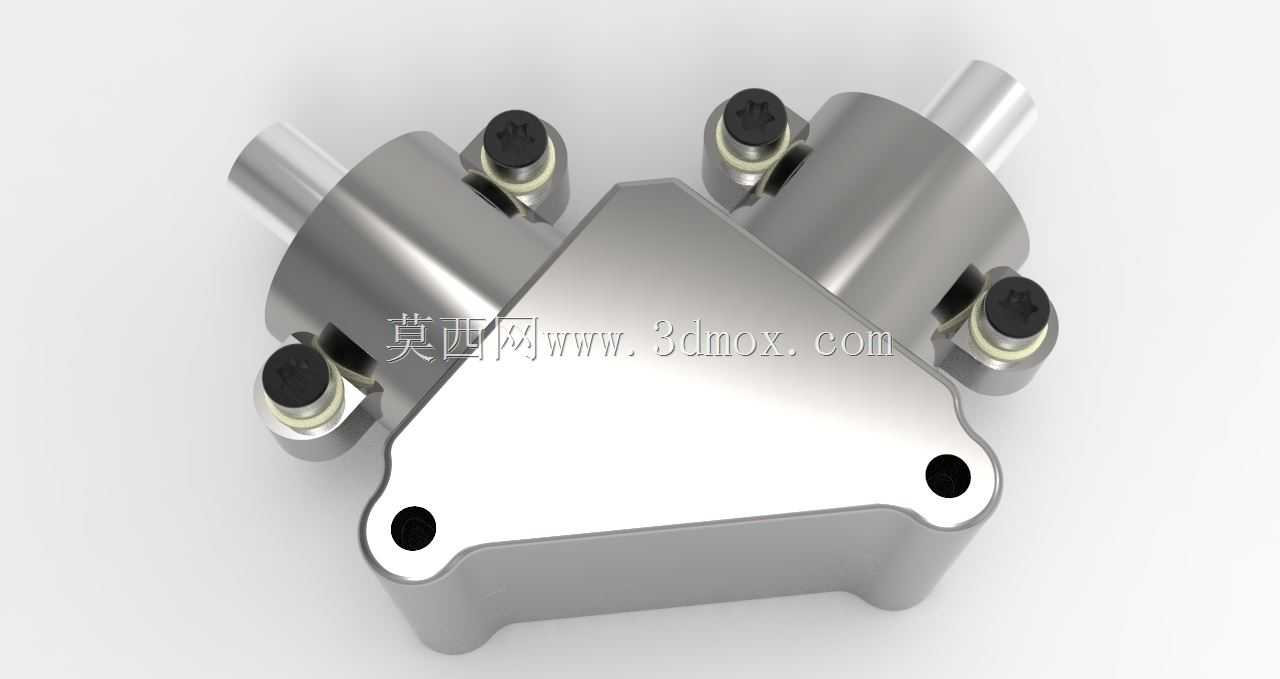

　　从安装边界尺寸来看，齿轮箱整体呈三角状的块状结构，两个轴伸的中心距经过精准匹配，适配1:1传动比伞齿轮的啮合中心距要求，安装孔的孔距经过标准化设计，可直接适配多数小型越野卡丁车、巴哈赛车的车架安装位，无需额外制作转接支架。箱体的边角位置均做了圆角过渡处理，既可以消除应力集中点，提升箱体的抗冲击能力，又能避免安装维护过程中尖锐边角造成的磕碰损伤。外露的螺栓头部采用标准内梅花结构，使用常规工具即可完成拆装维护，无需特殊定制工具，适配户外赛事场景下的快速维修需求。在传动性能上，伞齿轮副经过啮合间隙优化，正反转传动的回程间隙小，动力传递过程中的迟滞感低，可满足小型车辆急加速、急减速工况下的动力响应需求，同时齿轮啮合面经过硬化处理，耐磨性能优异，可承受长时间高负荷运转的磨损，延长整机的使用寿命。
