卡丁车传动系统专用法兰式轴承安装座

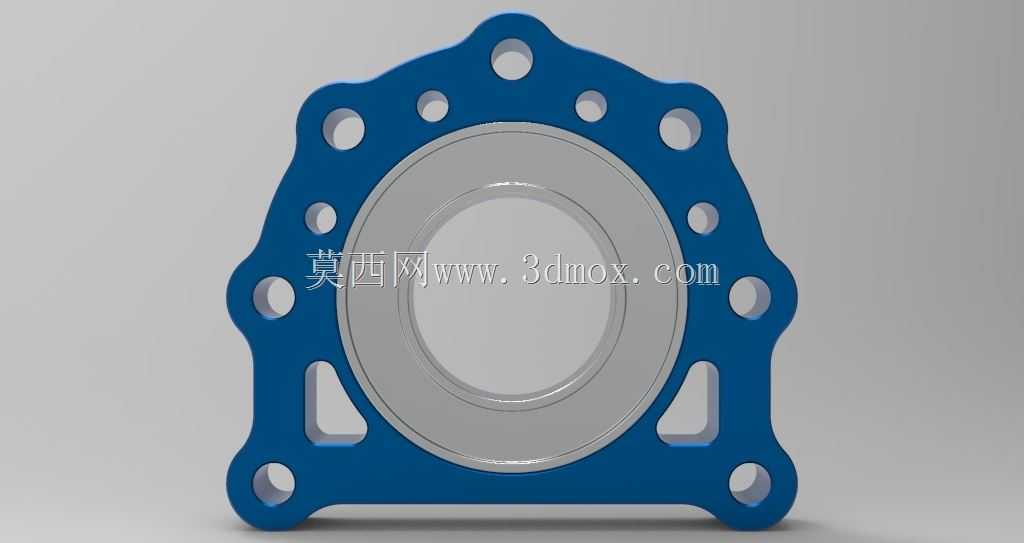

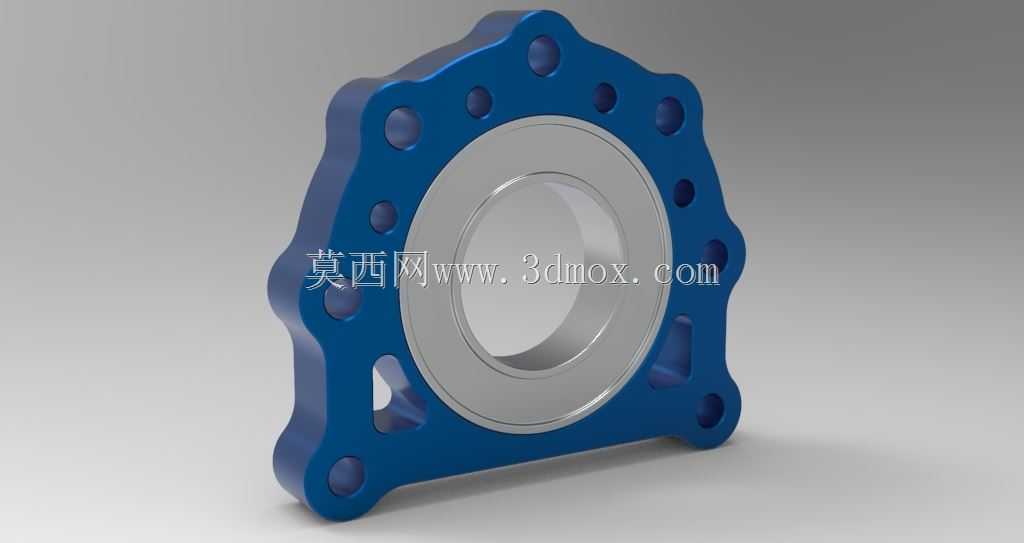

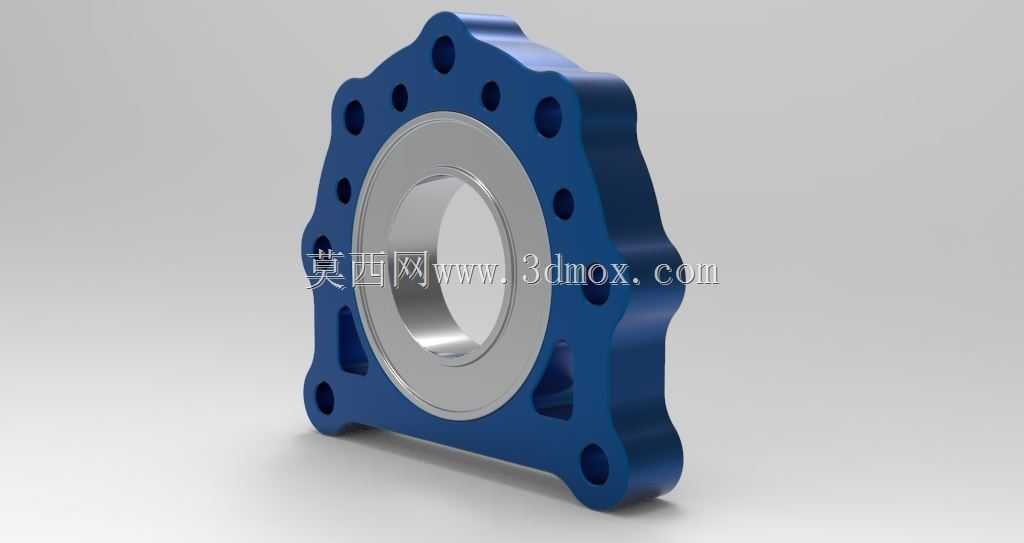

　　在场地竞速卡丁车的底盘传动布局中，轮轴轴承座是承担轮系径向载荷、保障传动同轴度的核心受力部件，不同于民用代步车辆的封闭式轴承座设计，卡丁车由于轴距短、轮距窄、底盘离地间隙极小，且需要频繁应对急加速、高速过弯带来的侧向冲击，对轴承座的安装刚性、载荷传导路径、装配便捷性都有更严苛的要求。这款轴承座采用分体式法兰安装结构，主体支撑部分采用高强度铝合金材质做蓝色阳极氧化处理，既满足轻量化需求降低簧下质量，又能通过氧化层提升表面耐磨与抗腐蚀性能，适配户外场地多尘、偶有泥水飞溅的使用场景。从结构设计逻辑来看，座体中心的轴承安装位采用台阶孔设计，可直接压入标准深沟球轴承，内孔与轴承外圈采用过盈配合公差，

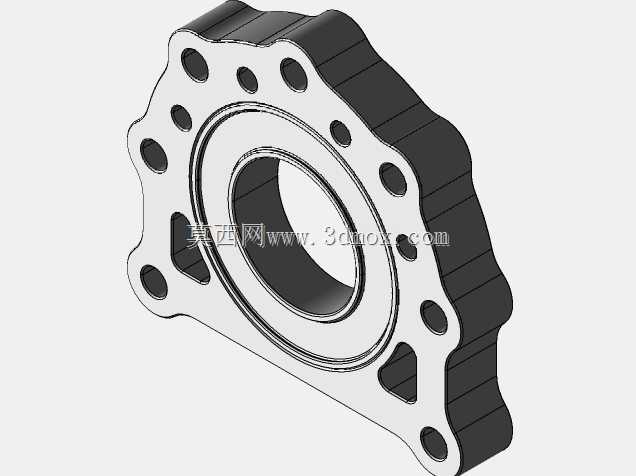

　　压装后无需额外的轴承端盖即可实现轴承外圈的轴向定位，减少装配零件数量的同时，也避免了端盖螺栓松动带来的轴承窜动风险。座体外侧的法兰边采用非对称异形轮廓，沿圆周方向均匀分布8个螺栓安装通孔，其中下方延伸出两个带安装孔的支脚，可直接通过螺栓固定在卡丁车车架的侧梁安装平面上，这种多点固定的设计能将轮轴传递的径向载荷、过弯时的侧向冲击力均匀分散到车架的多个连接点上，避免单点应力集中导致的座体开裂或者车架安装位变形。设计过程中，首先需要匹配对应轮轴的轴承型号确定中心安装孔的直径与深度，通常适配15-20mm直径的卡丁车后轮轴，轴承安装位的同轴度公差控制在0.02mm以内，保障轮轴转动时无偏摆，降低高速转动时的轴承磨损与振动。

　　法兰边的安装孔位需要严格对应卡丁车车架的标准安装孔距，下方两个支脚的安装面与法兰主安装面共面，平面度公差控制在0.05mm以内，避免安装时出现强制装配导致的座体变形，进而影响轴承的同轴度。座体上还设计了两处三角形减重镂空结构，在不影响整体刚性的前提下去除多余材料，进一步降低零件重量，镂空位置特意避开了主载荷传导路径，不会对座体的抗冲击性能造成影响。从安装边界来看，这款轴承座的整体厚度控制在30mm以内，法兰边最大外圆直径约120mm，安装时不会超出卡丁车车架侧梁的宽度范围，也不会与轮胎、刹车卡钳等周边部件产生运动干涉，座体与轴承配合的端面预留了0.5mm的密封件安装槽，可加装薄型密封圈阻挡场地灰尘进入轴承内部，延长轴承的维护周期。

　　实际装车使用时，这类轴承座通常成对布置在后桥两侧，分别支撑左右后轮的轮轴，部分前驱卡丁车也会在前轮转向节位置采用同结构的轴承座，相比传统的焊接式轴承座，这种螺栓固定的分体式结构更换维护更加便捷，当轴承出现磨损或者座体受撞击变形时，无需切割车架即可快速拆卸更换，大幅降低赛事过程中的维修时间成本。设计建模时需要重点关注安装孔的位置度公差，所有螺栓孔的位置度公差需控制在0.1mm以内，保障与车架安装位的互换性，同时座体的所有棱边都做了R2-R3的圆角过渡，避免应力集中，在承受冲击载荷时不会从棱角位置产生裂纹。轴承压装位的入口处设计了15度的导入倒角，方便轴承压装时的对位，避免压装过程中刮伤轴承外圈或者座体内孔表面。
