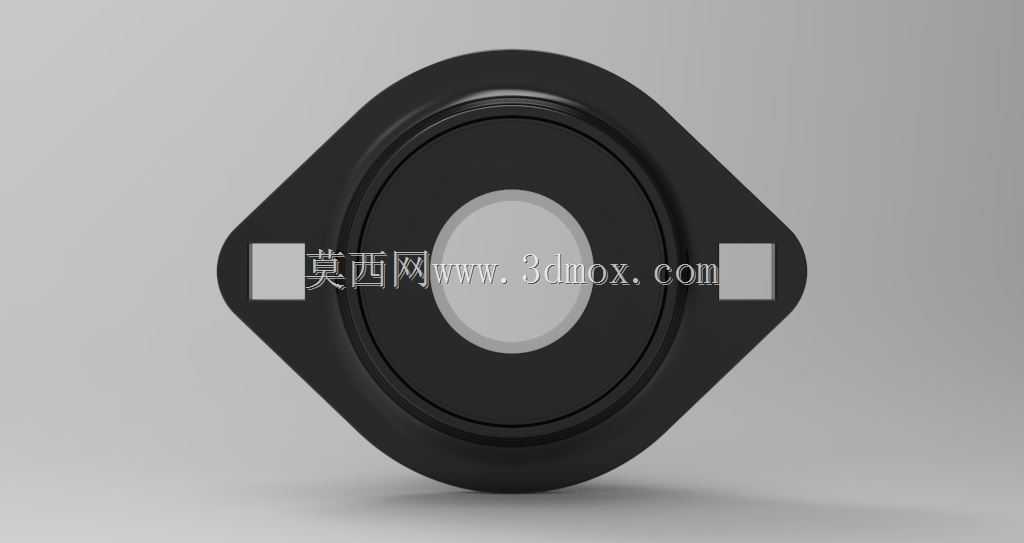

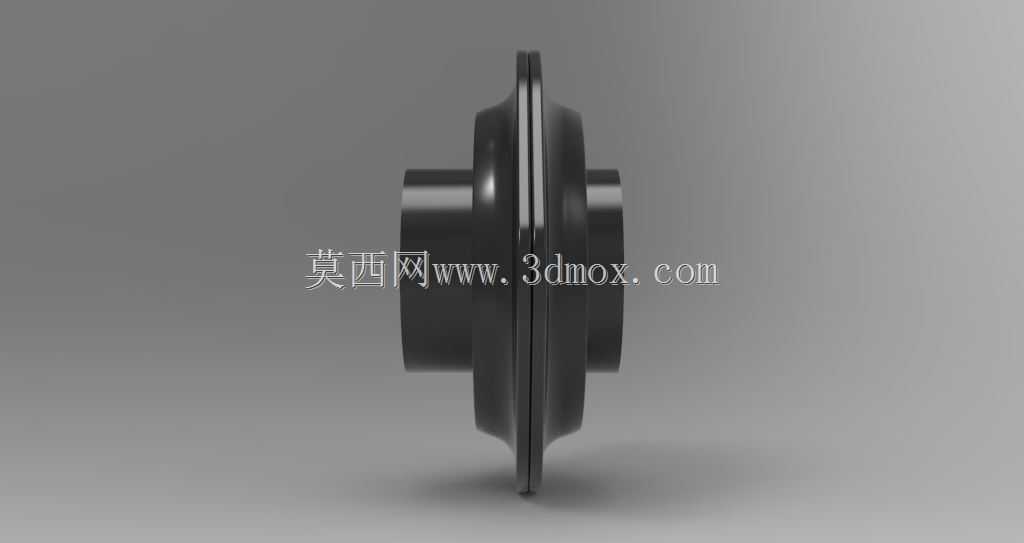

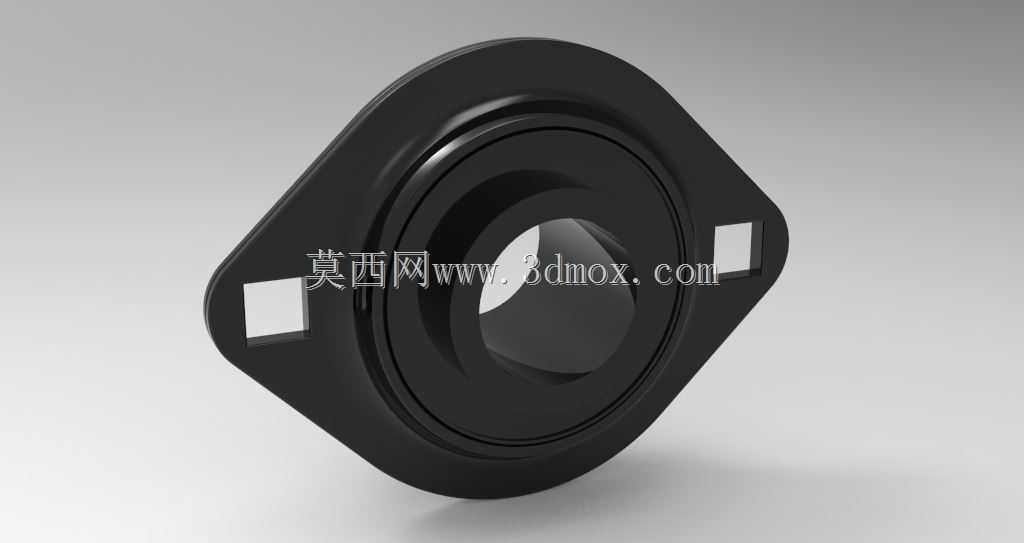

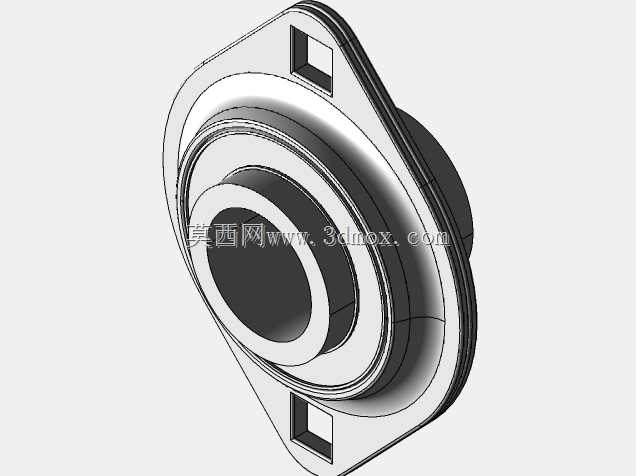

25毫米孔径菱形法兰带座轴承结构

　　在轻工输送线、小型食品加工设备、纺织机械的从动辊轴系布局里，这类菱形法兰带座轴承是出镜率极高的支撑部件，区别于立式座、方形座的安装形式，菱形切边的法兰结构能在狭窄的安装面内完成固定，不需要预留方形座四个角的冗余安装空间，尤其适合设备侧壁板、型材框架侧面的轴端支撑场景，很多小型皮带输送机的端部辊筒、包装设备的导辊支撑都会优先选用这类结构，能有效压缩设备横向安装尺寸，避免支撑座突出设备外板造成的安全隐患与空间浪费。这款轴承的内孔直径为25毫米，适配常规直径25毫米的光轴加工件，内圈与轴的配合通常选用k6级过渡配合，既可以保证轴转动时内圈与轴无相对滑动，也能在后期维护时方便拆卸更换，不需要使用拉马等重型拆卸工具就能完成轴承的替换，

　　降低产线停机维护的时间成本。法兰本体采用冲压成型的钢制外壳，相比铸铁座重量更轻，同时两个安装耳的位置做了加厚处理，安装孔为贯通式光孔，适配M8规格的内六角螺栓或者外六角螺栓固定，两个安装孔的中心距经过标准化设计，和同规格的行业通用安装尺寸完全互换，不需要对原有设备的安装板进行二次打孔修改，替换旧件时可以直接对位安装。轴承内置的滚动体为深沟球结构，能同时承受径向载荷与少量的轴向窜动力，在辊筒类传动场景里，皮带运行时的轻微跑偏带来的轴向力可以被轴承自身承受，不需要额外加装轴向定位挡圈，简化轴系的零件数量。设计这类轴承结构时，首先要确认安装面的平面度要求，法兰座的安装基准面和轴承内孔轴线的垂直度公差需要控制在0.05毫米以内，

　　否则安装后会出现轴转动卡滞、轴承早期磨损的问题；两个安装孔的位置度公差要控制在0.1毫米范围内，避免螺栓强行锁紧时造成法兰座变形，挤压轴承外圈导致转动阻力增大。轴承的密封结构采用双面接触式橡胶密封圈，能阻挡生产环境里的粉尘、少量飞溅的液体进入轴承内部滚道，在食品加工车间有少量水汽、面粉粉尘的环境下也能保证较长的使用寿命，不需要频繁加注润滑脂，密封圈的唇口和内圈的密封槽过盈量控制在合理范围，既不会因为过盈量太大造成转动阻力过大、温升过高，也不会因为过盈量太小失去密封效果。从安装边界来看，法兰座的最大外轮廓宽度要小于对应安装位置的预留空间，菱形的两个切边刚好可以避开相邻的管线、其他安装部件，轴承座突出安装板的厚度较薄，不会和轴端的链轮、

　　皮带轮等传动件发生干涉，轴插入轴承内孔的深度要超过内圈宽度的三分之二，顶丝锁紧的位置要对应轴上的平面坑，避免运转过程中顶丝松动造成轴和内圈相对滑动。在实际选型应用中，这类法兰轴承通常用在转速不超过3000转/分钟、载荷中等的传动部位，不适合重载冲击的工况，比如重型破碎机、大型减速机的输入输出轴支撑就不会选用这类轻型冲压法兰座，但是在中小型自动化设备、输送线、包装机械的轻载传动部位，这类结构的性价比、安装便捷性都远高于其他类型的支撑座。建模过程中要注意法兰安装面和轴承轴线的垂直关系，安装孔的沉头深度要适配所选螺栓的头部高度，避免螺栓锁紧后头部突出法兰表面，轴承外圈和法兰座内孔的配合选用过盈配合，保证外圈和法兰座无相对转动，内圈的顶丝孔位置要做避让处理，方便装配时用内六角扳手锁紧顶丝，法兰的边缘要做小圆角处理，避免安装时划伤操作人员，同时也能提升冲压件的结构强度，减少边缘应力集中造成的法兰变形。
