UCP208立式带座外球面轴承结构

　　在轻工输送线、小型农机、食品加工传动辊道这类对安装便捷性有要求的场景里，UCP208立式带座外球面轴承是出镜率极高的支撑部件，这类部件不需要复杂的安装座加工工序，能直接通过底座的安装孔固定在设备机架上，大幅降低现场装配的工时成本。从实际使用场景来看，这类带座轴承常用来支撑直径匹配的光轴，承担径向载荷为主的传动受力，部分工况下也能承受一定程度的轴向窜动，适配转速不高、载荷中等的传动环节，比如皮带输送机的托辊支撑、小型风机的转轴固定、包装设备的辊轮轴座，都能看到同结构产品的应用。

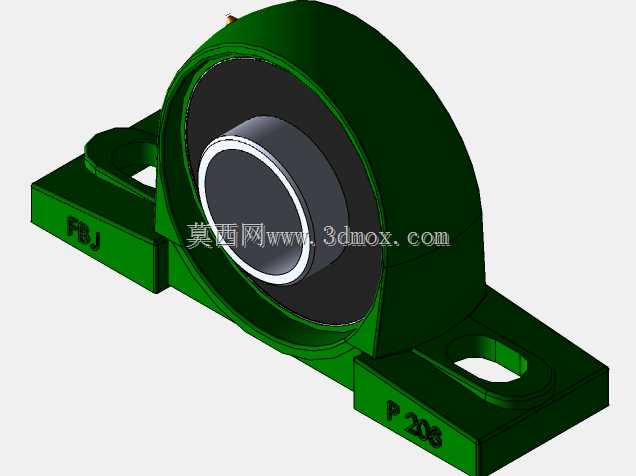

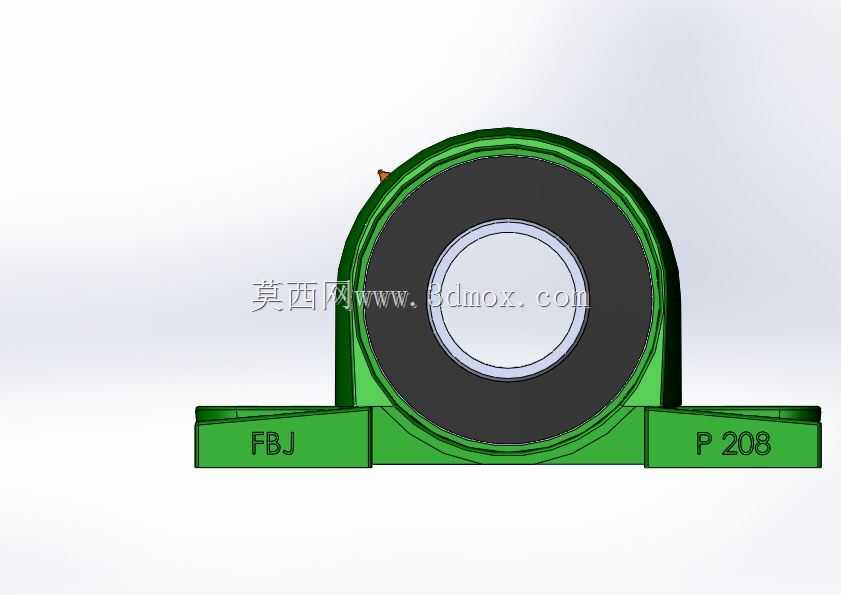

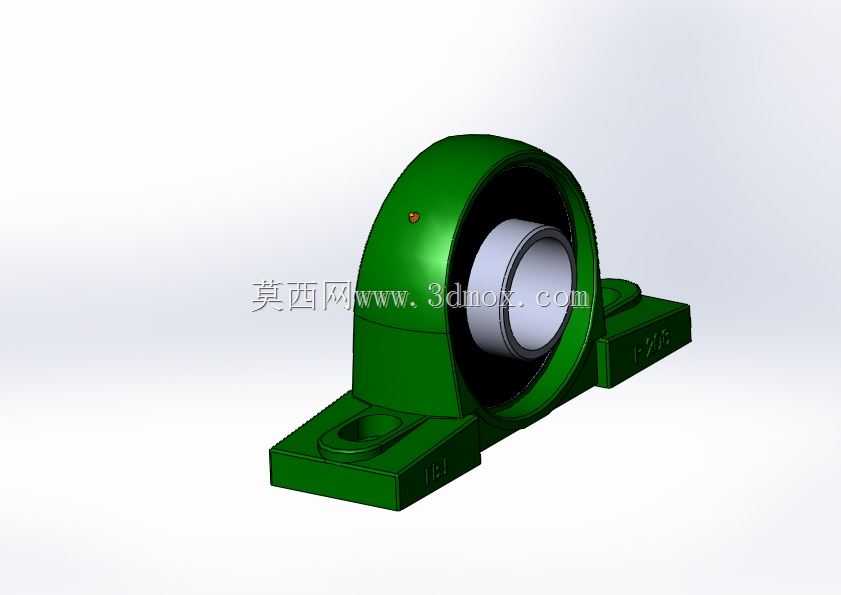

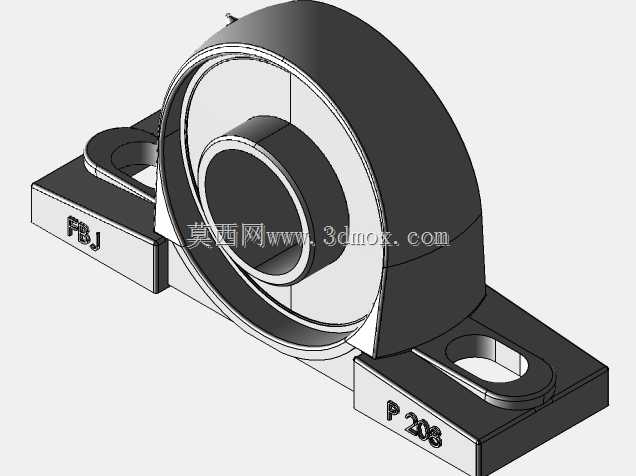

　　从结构设计逻辑来看，这个模型还原的FBJ款UCP208轴承座，采用铸铁一体铸造成型的立式底座，底座两侧伸出的安装耳上预留了两个螺栓过孔，安装时不需要额外加工轴承安装孔位，只要将机架对应位置打好螺纹孔或者穿螺栓孔，就能直接把轴承座锁附在安装面上，相比分体式轴承座的装配，省去了座孔同轴度找正的大量工序。轴承部分采用外球面球轴承内嵌的结构，轴承外圈的球面和座体内腔的球面配合，具备一定的自动调心能力，当安装面存在小角度的加工误差、或者轴在运转中出现轻微挠曲变形时，轴承可以自适应调整角度，避免出现卡滞、轴承过早磨损的问题，这也是这类带座轴承在现场安装条件不算精密的场景下被广泛选用的核心原因。

　　从外形与安装边界来看，这款UCP208适配的轴径为40mm，对应208系列轴承的内孔尺寸，底座的两个安装孔中心距符合行业通用的安装尺寸规范，安装螺栓规格适配M16的紧固件，底座底面为平整的安装贴合面，安装时需要保证贴合面的平面度误差不超过0.1mm，避免锁紧螺栓后轴承座出现变形，导致轴承内孔卡滞。轴承座的整体高度从安装底面到轴承内孔中心的中心高尺寸，是选型时必须核对的关键参数，这个尺寸直接决定了轴系安装后的中心高度，和配套传动部件的中心高匹配度直接影响传动的平稳性。轴承两侧自带的密封结构，在模型上也做了还原，密封圈采用双唇口结构，能阻挡外界的粉尘、水汽进入轴承内部，同时保留轴承内部润滑脂的留存空间，在多粉尘的车间、或者有少量喷淋的食品加工场景下，能有效延长轴承的维护周期。

　　建模过程中需要注意的细节点在于，座体的球面内腔和轴承外圈的球面配合公差，不能做成完全的零间隙贴合，要预留适当的配合间隙来保证调心功能的实现，同时底座安装耳的过渡圆角不能省略，实际铸造过程中直角位置容易出现应力集中，长期受载下可能出现安装耳断裂的问题，模型上的圆角还原也能为后续的有限元受力分析提供准确的模型基础。另外轴承上的顶丝结构是这类外球面轴承的典型锁紧方式，通过内六角顶丝顶住轴上的凹坑或者光轴表面，实现轴承内圈和轴的周向固定，建模时要还原顶丝孔的位置和深度，避免选型时出现锁紧结构不匹配的问题。

　　在实际设备维护过程中，这类带座轴承的更换也十分便捷，不需要拆卸整个轴系的其他部件，只要松开底座的安装螺栓和轴承上的顶丝，就能把整个轴承座从轴端抽出更换，相比需要拆卸轴承端盖、调整轴承间隙的分体式轴承座，维护效率能提升数倍，这也是很多连续生产的产线优先选用这类轴承座的重要原因。需要注意的是，这类轴承的调心角度有一定范围，一般不超过2度，选型时如果轴的挠曲变形量过大，超出调心范围，还是会出现密封失效、轴承磨损加快的问题，不能完全依赖调心功能来弥补安装或者结构设计的缺陷。
