立式双螺栓固定带座轴承支撑结构

项目分类:轴承座 发布时间:2022-02-05 ID:539677
  • 立式双螺栓固定带座轴承支撑结构
  • 立式双螺栓固定带座轴承支撑结构
  • 立式双螺栓固定带座轴承支撑结构
  • 立式双螺栓固定带座轴承支撑结构
  • 立式双螺栓固定带座轴承支撑结构
  • 立式双螺栓固定带座轴承支撑结构
  • 立式双螺栓固定带座轴承支撑结构
  • 立式双螺栓固定带座轴承支撑结构
  • 立式双螺栓固定带座轴承支撑结构
  • 立式双螺栓固定带座轴承支撑结构
  • 立式双螺栓固定带座轴承支撑结构
  • 立式双螺栓固定带座轴承支撑结构

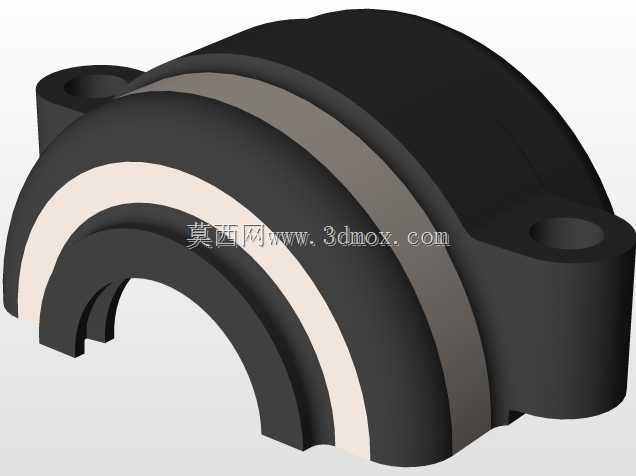

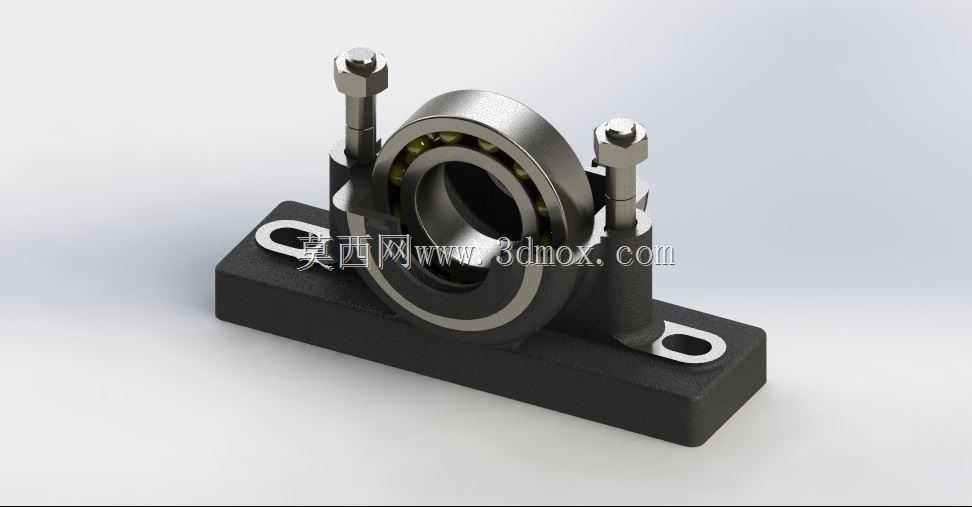

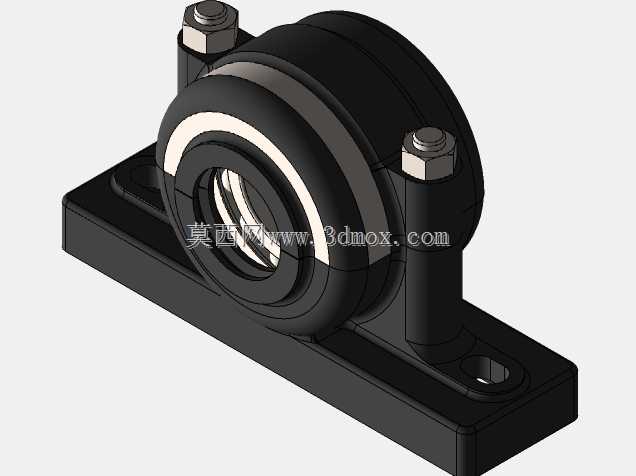

  在轻工输送线、小型传动设备、非标自动化台架的动力传递环节中,轴系的径向支撑稳定性直接决定了整线的运行噪音、维护周期与传动精度,这款立式双螺栓固定的带座轴承支撑结构,正是针对中小载荷、安装空间紧凑的水平轴系支撑场景开发的实用结构。不同于常见的一体铸造成型带座轴承,这款结构采用分体式装配设计,底座为独立的机加工铸铁基座,轴承外圈通过两侧的立式支撑臂配合压紧螺栓实现锁固,这种设计的核心优势在于轴承磨损后的更换效率——无需将整根轴从设备中抽出,只需松开两侧的压紧螺栓,即可取出旧轴承更换新件,大幅缩短产线停机维护的时间,在食品包装线、小型皮带输送机这类连续运行、对停机时长敏感的场景中,这种维护便利性的优势尤为突出。从实际安装边界来看,

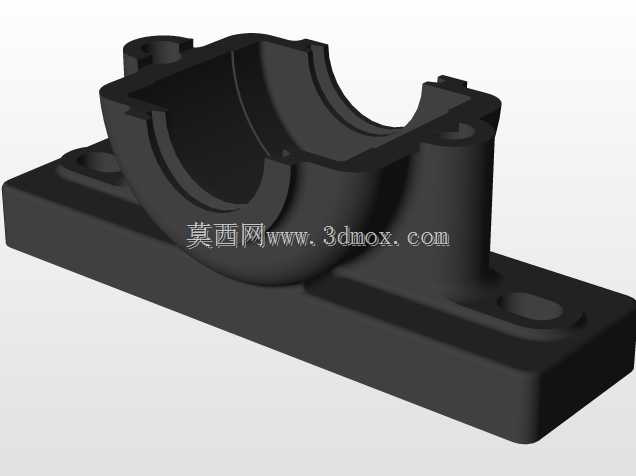

  底座采用双长圆形安装孔设计,两个安装孔沿轴的垂直方向排布,长圆孔的设计预留了±3mm的安装位置调整余量,能够抵消安装面的加工误差、机架焊接后的形位公差偏差,现场安装时无需对安装孔进行二次扩孔修正,降低现场装配的难度。底座的底面为全平面精加工设计,与设备安装面的接触面积占底座总面积的85%以上,配合安装螺栓的预紧力,能够保证支撑结构在运行过程中不会出现偏移、翘曲,避免轴承承受额外的附加弯矩,延长轴承的实际使用寿命。两侧的立式支撑臂与底座采用一体加工成型,支撑臂上的螺栓孔与轴承安装位的同轴度控制在0.02mm以内,保证两侧压紧螺栓锁紧后,轴承内圈的轴线与安装底面保持平行,不会出现轴系偏斜导致的轴承单侧磨损、传动卡滞问题。

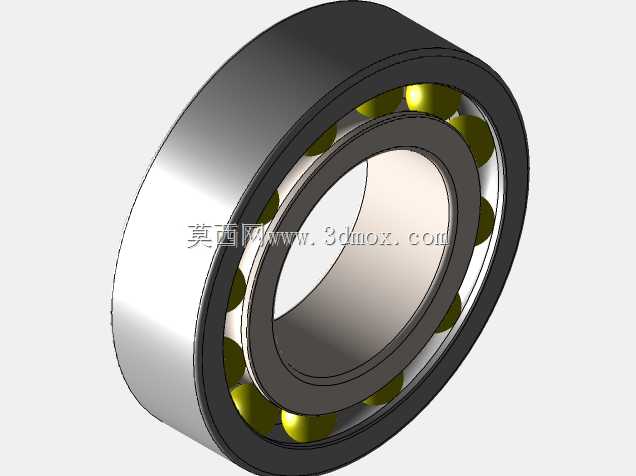

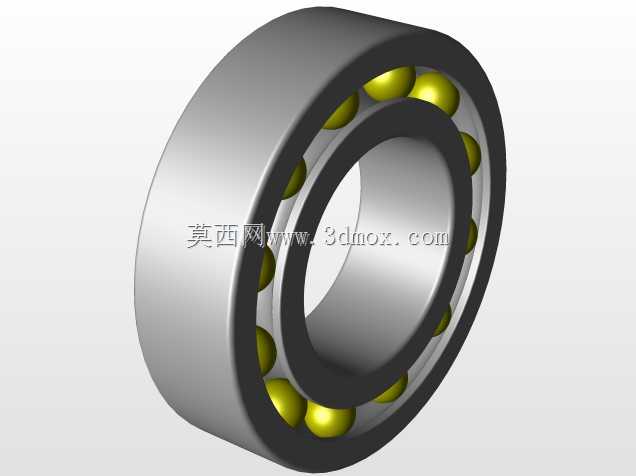

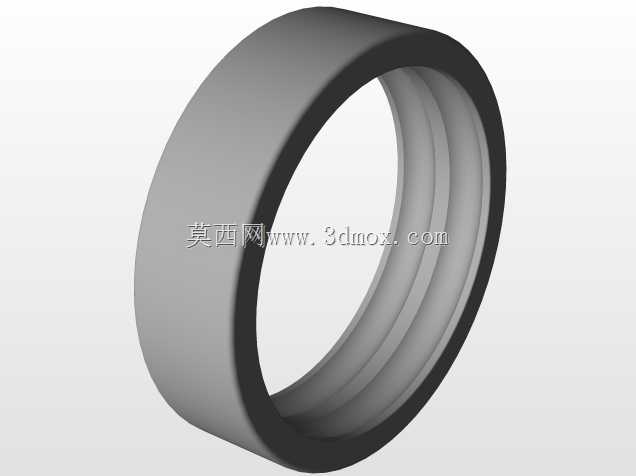

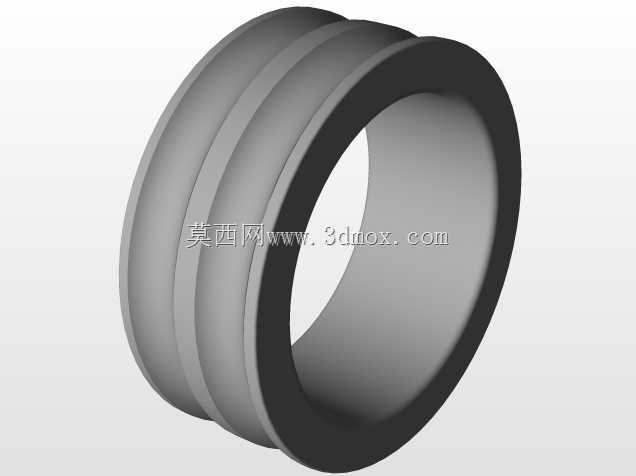

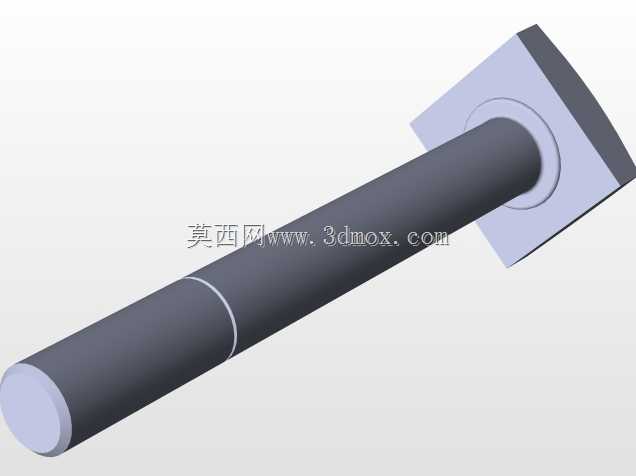

  支撑臂顶端的压紧螺栓采用标准六角头配合防松垫片设计,螺栓的预紧力经过核算,既能够保证轴承外圈在承受径向冲击载荷时不会发生转动、窜动,又不会因为预紧力过大导致轴承外圈变形,影响轴承内部的滚动体游隙。结构中配套的轴承为深沟球轴承,能够承受径向载荷为主、少量轴向载荷的复合受力场景,适配的轴径范围覆盖常用的中小尺寸传动轴,轴承两侧自带的密封结构能够阻挡输送环境中的粉尘、碎屑进入轴承内部,在木工加工设备、建材输送线这类多粉尘的场景中也能稳定运行。从设计思路上看,这款结构没有追求过高的精度冗余,而是把设计重心放在了现场适配性、维护便捷性与成本控制的平衡上:所有的紧固件均采用标准件,无需定制特殊配件,基层维修站点即可完成备件更换;

  底座的结构造型避免了复杂的曲面与深腔结构,无论是采用铸铁铸造还是钢板铣削加工,都能以较低的成本完成制造,适合批量配套在通用输送设备、小型加工设备上。在实际选型应用中,需要注意安装面的平面度误差不能超过0.1mm/m,否则会导致底座安装后出现变形,挤压轴承外圈改变游隙;两侧压紧螺栓的锁紧力矩需要保持一致,避免单侧受力过大导致轴承偏斜;安装完成后需要手动转动轴件,确认转动无卡滞、异响后再进行空载试机,试机过程中监测轴承位的温升,正常运行状态下轴承位的温升不应超过40K,若出现温升过高的情况,需要检查是否存在预紧力过大、轴系对中偏差的问题。这款支撑结构的整体高度较低,重心贴近安装面,在设备运行产生振动的工况下,自身的抗振性能优于高立式的轴承座,能够减少振动传导带来的螺栓松动风险,适合安装在运行速度中等、存在小幅振动的设备台架上。
