立式四子棋桌游玩具结构设计

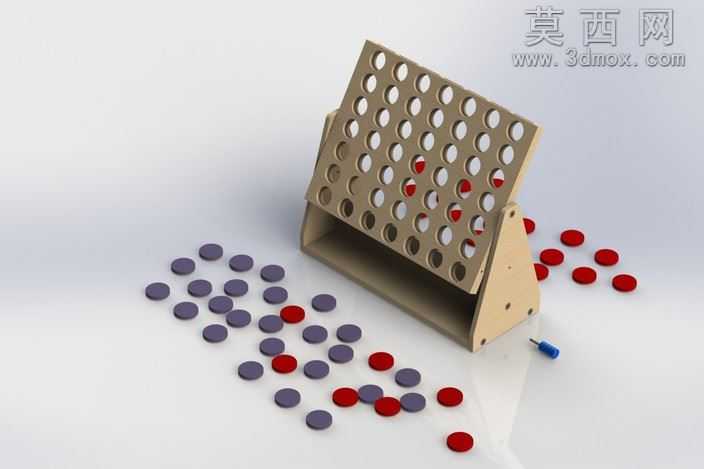

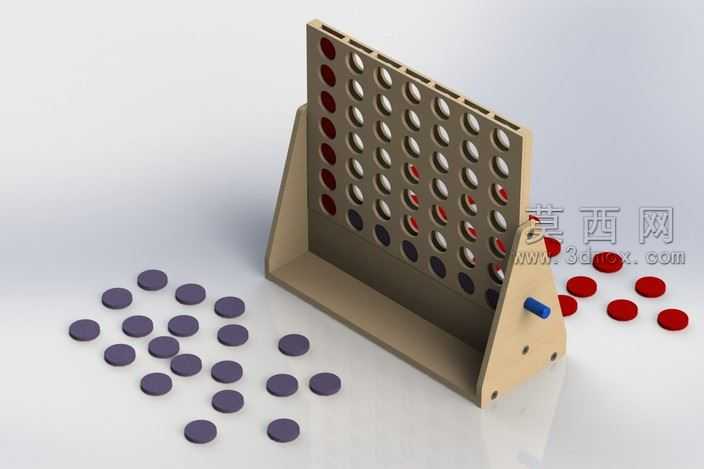

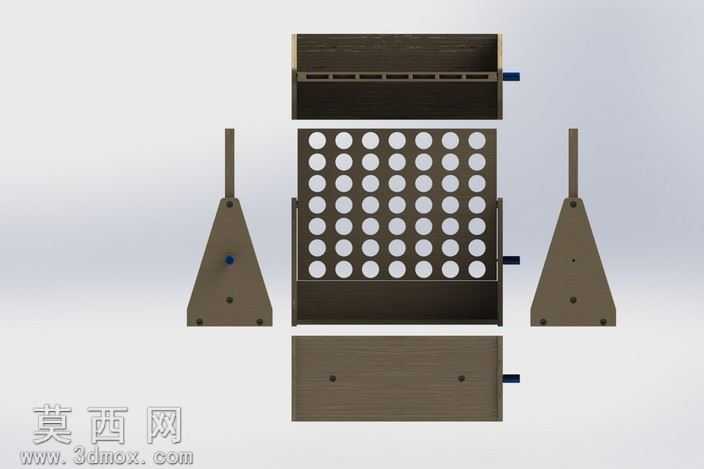

本作品为经典立式四子棋桌游的三维结构设计，建模阶段采用SolidWorks完成全参数化零件构建与装配，整体遵循传统四子棋的游玩逻辑同时优化了结构易用性。首先针对立式棋盘主体进行建模，棋盘采用立式立板搭配侧边支撑脚的框架结构，立板上均匀排布7列6行的圆形落棋通孔，孔位尺寸与棋子直径做间隙配合设计，保证棋子下落顺畅无卡滞，同时立板背部设计有导向滑槽结构，可引导棋子垂直下落至对应列的最底部空位，还原真实四子棋的落棋物理逻辑；支撑脚与立板采用榫卯插接式的装配结构，无需额外紧固件即可完成组装，同时在侧边支撑脚处设计了可插拔的锁止销结构，游玩结束后拔出销体即可倾斜棋盘倒出全部棋子，大幅提升收纳便利性。棋子部分分为红、深灰两色，每色配置足量圆形薄片棋子，棋子边缘做圆角过渡处理，既避免尖锐边角划伤，也提升棋子在滑槽内滑动的流畅度，棋子厚度与立板滑槽深度匹配，落子后不会出现棋子歪斜、卡叠的问题。材质渲染阶段，棋盘主体采用哑光浅木色材质，模拟实木桌游的温润质感，表面添加细微的木纹纹理与轻微的磨砂粗糙度，还原木质玩具的真实触感；棋子分别采用高饱和度正红色与深炭灰色哑光塑料材质，两色对比清晰，游玩时可快速区分双方棋子，同时在棋子表面添加极细微的颗粒质感，避免塑料材质的廉价反光感；整体场景渲染采用柔和的顶光搭配侧方补光，在白色承托面上投射出柔和自然的阴影，清晰展现棋盘的立体质感与棋子的排布效果。设计思路上，整体结构优先考虑游玩的易用性与收纳便捷性，所有零件均采用无复杂曲面的规整结构，既适合3D打印快速制作，也适合批量注塑生产，装配逻辑简单易懂，无需额外说明书即可完成组装与游玩，同时还原了经典四子棋的核心游玩乐趣，兼顾了玩具的实用性与怀旧情感属性，结构上无易损小零件，整体耐用性强，适合作为亲子互动、休闲聚会的桌面益智玩具使用。
