小型越野钢管卡丁车结构设计方案

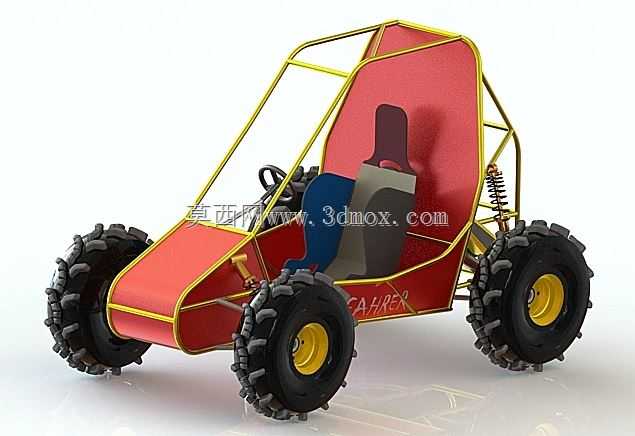

　　这款小型越野钢管卡丁车的结构设计，核心面向非铺装路面的休闲越野、场地竞技练习场景，整体采用外露式钢管桁架车架作为承载主体，区别于常规民用乘用车的承载式车身结构，桁架结构通过不同管径的合金钢管弯制后焊接成型，在控制整体整备质量的同时，能够充分吸收越野路面传递的冲击载荷，避免车架在连续颠簸工况下出现应力集中导致的开裂变形。从实际使用场景出发，这类小型越野卡丁车多用于户外越野场地的休闲体验、青少年 Baja 赛事的练习用车，不需要满足常规道路行驶的法规要求，因此设计上优先考虑结构可靠性、维修便捷性与通过性能。

　　整车的功能特性围绕非铺装路面行驶需求展开，四轮均采用独立螺旋弹簧悬架结构，减震器安装位直接与车架主钢管连接，上下摆臂的铰接点经过受力优化，能够在车轮遇到凸起或凹陷路面时，提供足够的跳动行程，保证轮胎始终与地面保持接触，提升抓地力。轮组部分采用大颗粒深花纹越野轮胎，搭配宽幅轮辋，轮胎充气后外径较大，能够提升整车的最小离地间隙，减少车架底部与路面凸起障碍物发生磕碰的概率；轮毂采用亮色涂装，既能够在户外场景下提升辨识度，也便于日常检查轮毂螺栓的紧固状态。

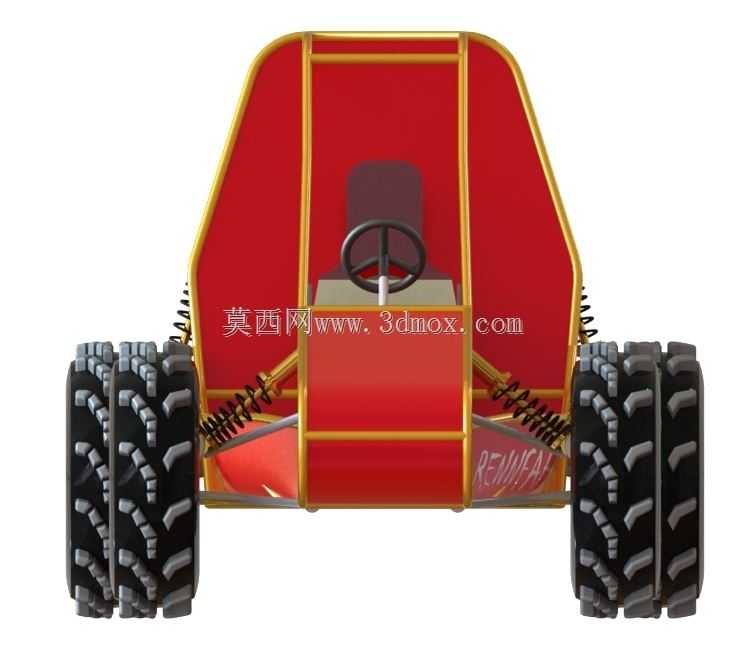

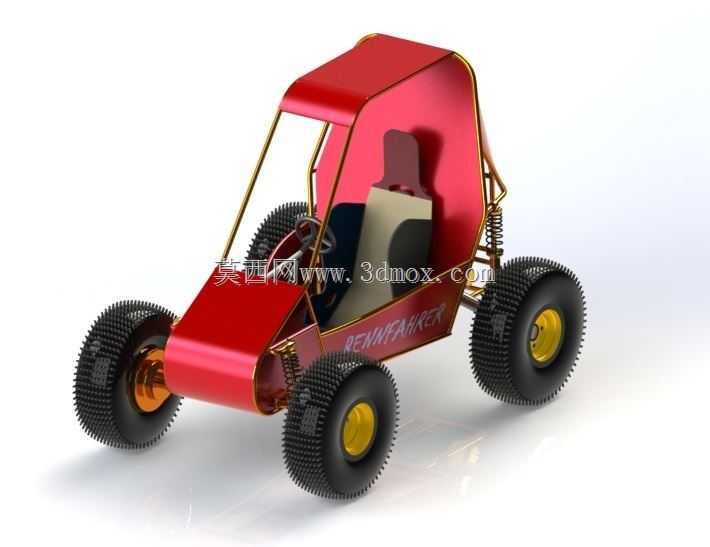

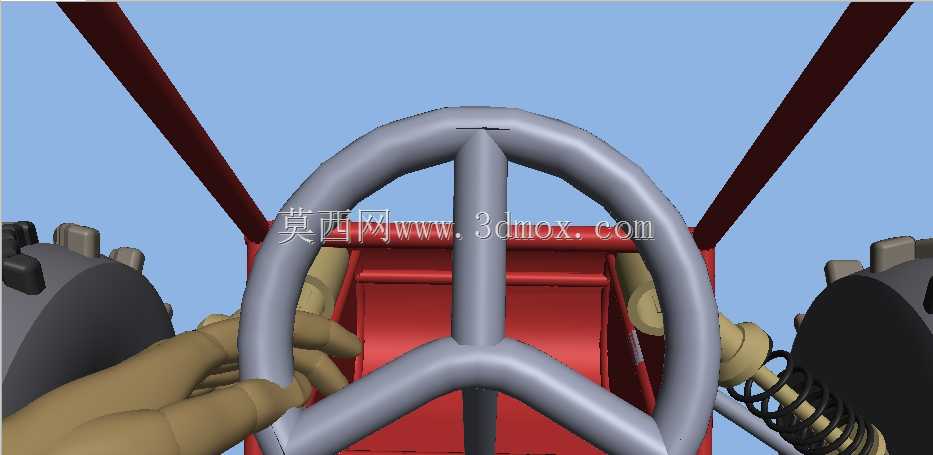

　　座舱区域采用半包围式红色覆盖件设计，覆盖件固定在车架前部与顶部，既能够阻挡行驶过程中前轮卷起的泥水、碎石直接溅射到驾乘人员身上，也能在车辆发生正面轻微碰撞时提供一定的缓冲防护。座舱内部预留了单人驾乘的空间，座椅采用贴合人体背部曲线的成型结构，安装位置靠近整车质心区域，能够降低车辆急加速、急转向时驾乘人员的重心偏移幅度，提升操控稳定性。转向机构采用外露式机械连接结构，转向柱直接连接前轮转向节，没有额外的助力结构，能够让驾乘人员直接感知路面反馈，符合越野场景下的操控需求；操控踏板组布置在座舱前部下方，安装支架与车架主横梁焊接为一体，保证踩踏受力时的结构刚性。

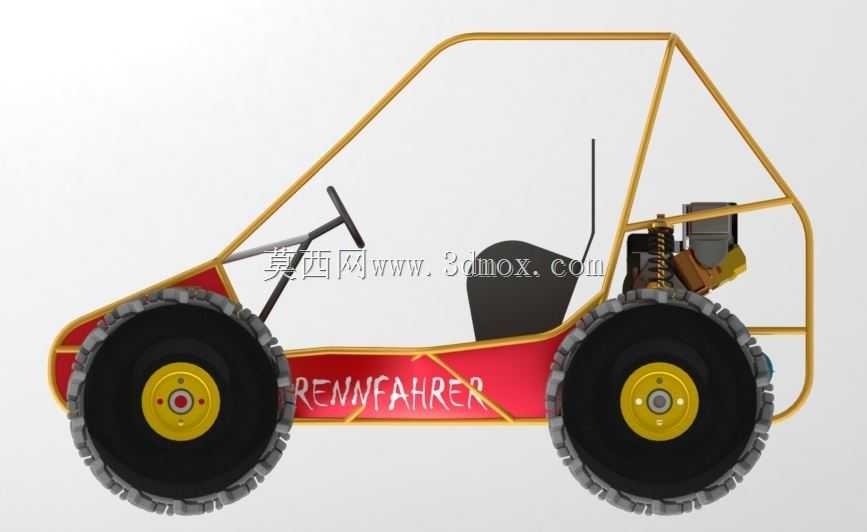

　　设计思路上，整车的结构布局充分考虑了零部件的通用化需求，悬架摆臂、减震器、轮辋轮胎等部件均采用市面常见的越野卡丁车通用规格，后期维护更换时不需要单独开模定制配件，能够大幅降低使用过程中的维护成本。车架的钢管走向经过反复优化，所有焊接节点都避开了应力集中的直角弯折区域，弯管处的圆弧过渡半径统一，既能够降低弯管加工的工艺难度，也能保证批量生产时的结构一致性。整车的外形尺寸控制紧凑，轴距较短，转向角度设计偏大，能够在狭小的越野场地内完成小半径转弯，提升场地内的通行灵活性；车身宽度控制在合理范围内，能够通过林间、山地等狭窄的非铺装路径，适配更多复杂的户外越野场景。

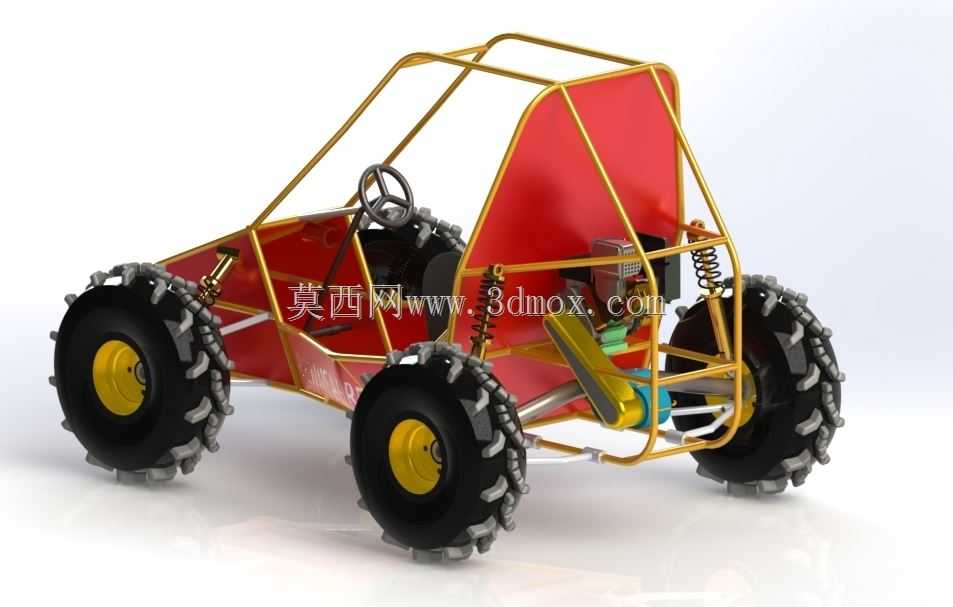

　　安装边界方面，车架底部的发动机安装位预留了通用小型汽油机的安装孔位，能够适配不同排量的单缸风冷汽油机，动力输出轴与后轮传动系统的连接位置经过尺寸校核，不需要额外改动车架即可完成动力总成的装配。燃油箱的安装位布置在座舱后方的车架区域，位置高于发动机供油口，能够实现重力供油，省去额外的燃油泵结构，降低动力系统的故障概率。制动系统的安装位预留了前后轮碟刹的固定支架，能够根据使用需求选择机械拉线制动或者液压制动结构，适配不同的成本配置需求。整车的所有外露钢管端部都做了封堵处理，避免雨水、泥沙进入钢管内部造成锈蚀，延长车架的整体使用寿命；覆盖件的安装孔位都预留了调节余量，能够抵消焊接加工带来的尺寸误差，降低装配难度。
