小型娱乐卡丁车车架总成结构设计

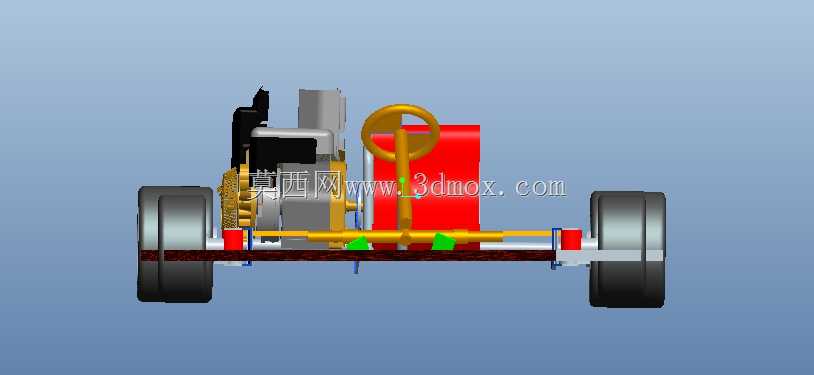

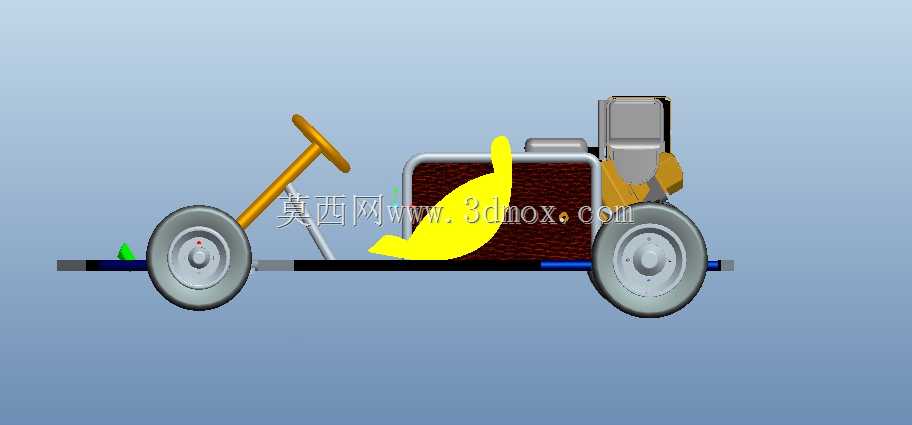

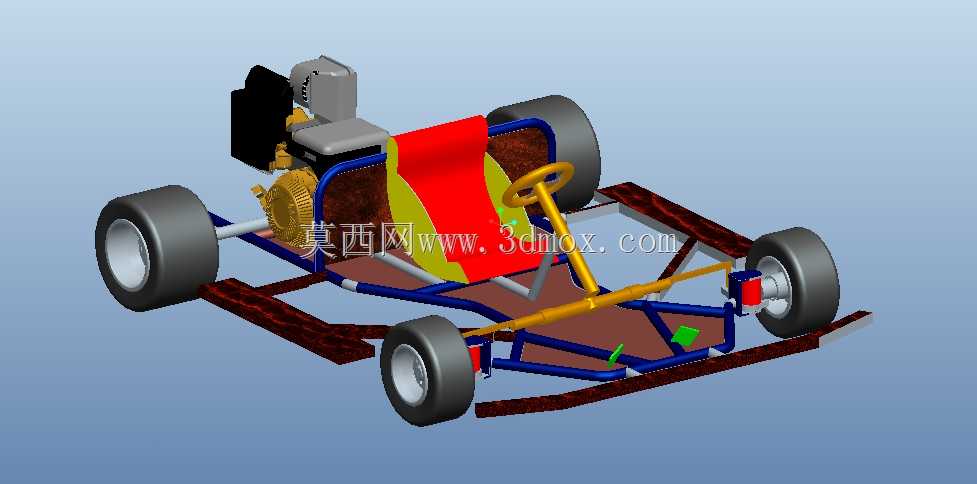

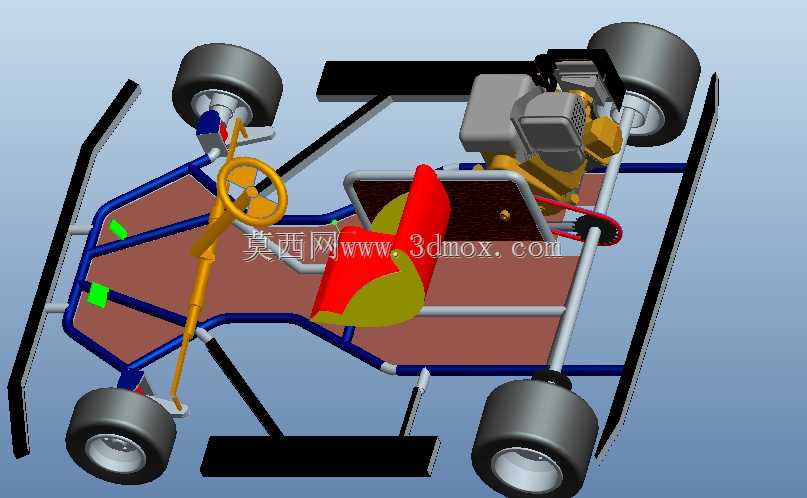

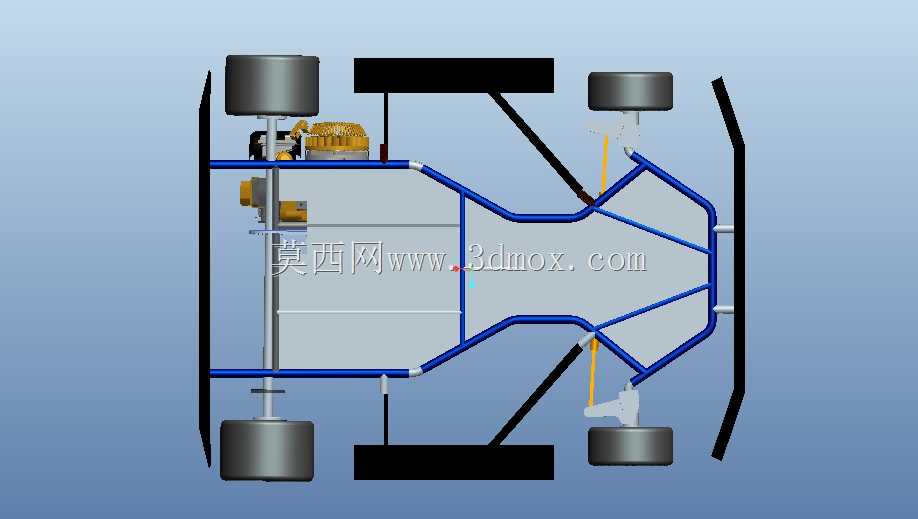

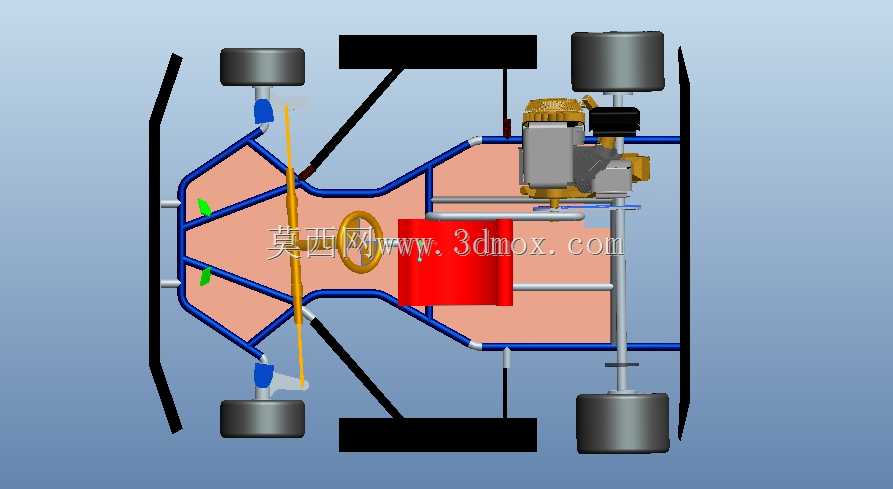

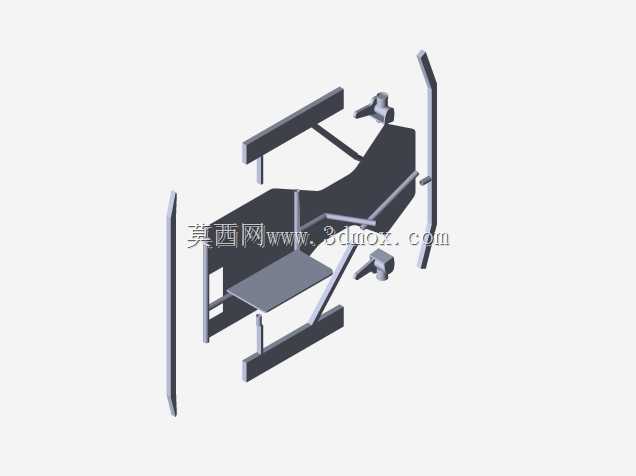

　　这套卡丁车车架结构，主要面向户外休闲娱乐场地、青少年研学实践基地、小型赛车体验营这类场景使用，区别于专业竞速卡丁车的极致轻量化设计，这套结构更偏向日常高频使用的耐用性与维护便捷性，适配非专业赛道的铺装、硬化非铺装混合路面使用。从实际使用角度出发，车架作为整车的承载基体，需要同时承接动力单元、转向机构、行走轮系、驾乘座椅的安装定位，还要传递行驶过程中的加速、制动、转向侧向载荷，所以在结构布局上采用了钢管空间桁架的设计思路，主承力梁选用大直径薄壁钢管沿纵向贯通布置，横向连接管采用等间距排布的方式形成封闭框型结构，在动力安装位、转向柱固定位、轮轴安装座这些应力集中区域，额外增加了斜向加强撑杆，避免长期受交变载荷出现焊缝开裂、

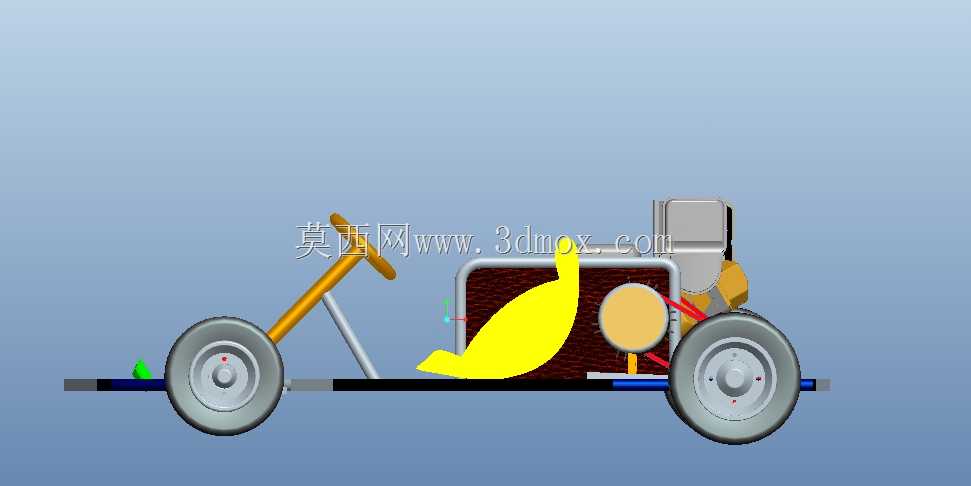

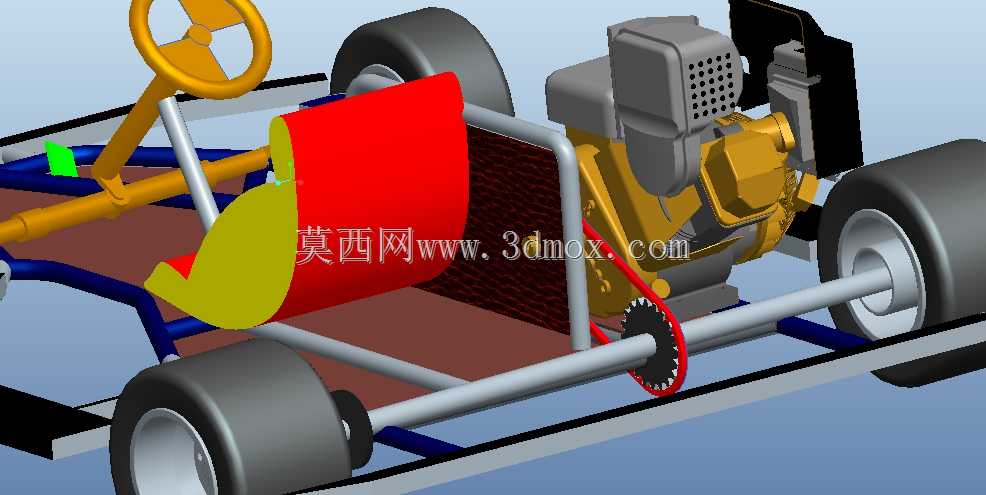

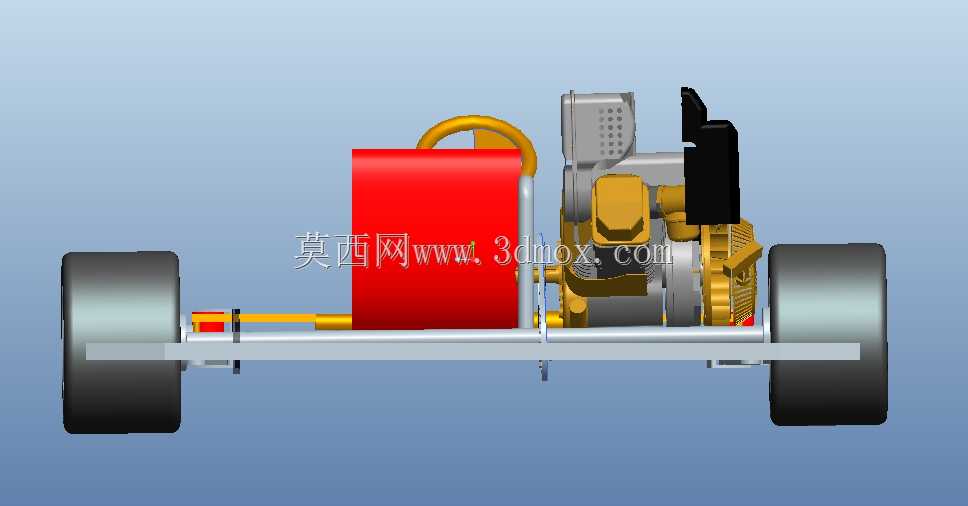

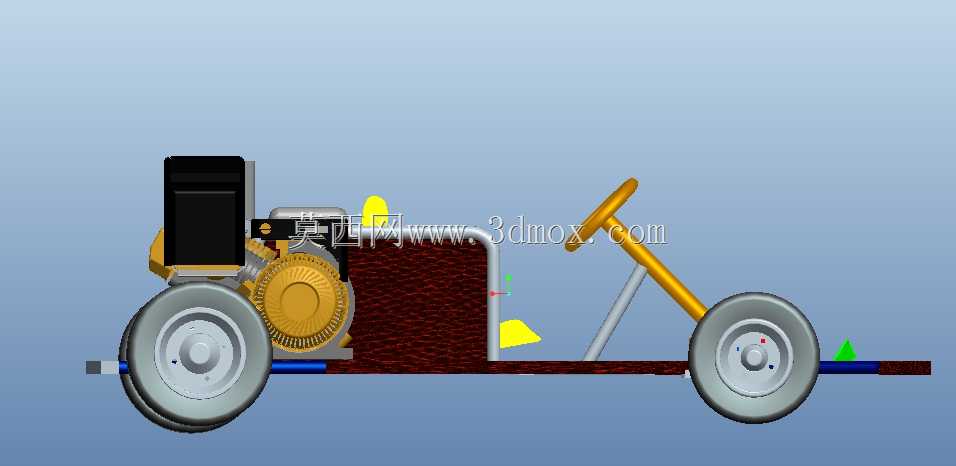

　　管体变形的问题。设计过程中优先考虑了部件的安装边界，动力单元采用后置布局的方式，预留的安装空间可以适配通用小型单缸内燃机组，安装支座设计成长条可调式结构，能够兼容不同功率段动力的固定孔位差异，同时给传动链轮、链条的张紧调节留出了足够的调整行程，不需要额外切割改动车架就能完成传动间隙的调整。转向系统采用前置中置转向柱的布置，转向柱的倾斜角度结合驾乘坐姿做了适配，转向拉杆的连接点位置经过反复校核，保证左右转向的角度差符合阿克曼转向几何要求，减少转向过程中的轮胎侧滑磨损，转向限位块直接集成在车架前端的横管上，避免转向角度过大造成轮胎与车架管体的运动干涉。行走轮系的安装位前后轴距、左右轮距的尺寸设定，充分考虑了小型娱乐车辆的行驶稳定性，

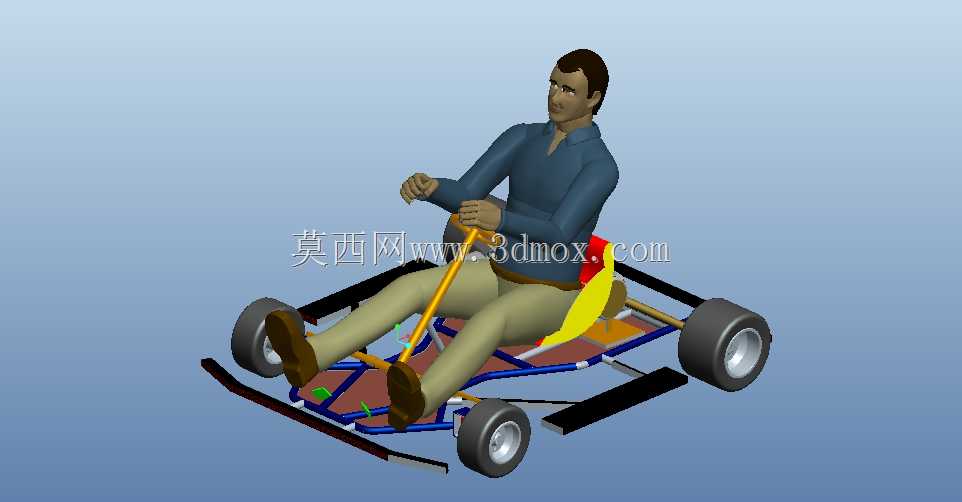

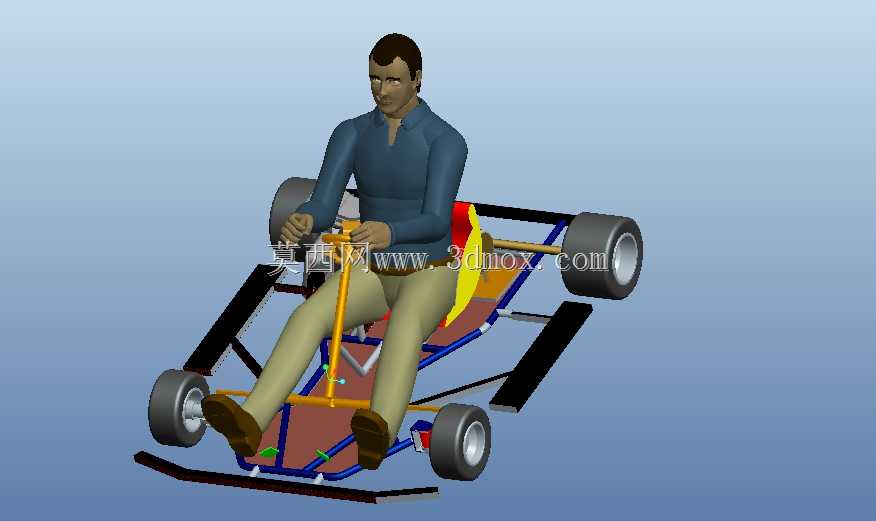

　　轮距宽度保证车辆在急转向时的侧倾稳定性，轴距长度兼顾了低速转向的灵活性，前后轮轴的安装座设计成同轴定位结构，装配时不需要反复调整轮系的同轴度，降低装配调试的难度。驾乘区域的座椅安装位预留了多组固定孔，可以根据不同驾乘人员的身高调整座椅前后位置，座椅旁的防护结构与车架主承力管直接焊接固定，在发生侧面碰撞时能够直接将冲击力传递到主车架上，避免结构失效。车架底部的承托板采用平板式设计，既可以遮挡地面飞溅的泥水、碎石卷入传动区域，也能给驾乘人员提供平整的脚部放置空间，制动踏板、油门踏板的安装位直接固定在前端底部的横管上，踏板的行程、高度符合普通人的操作习惯，不需要额外做适配调整。整套结构在设计时还考虑了后期维护的便捷性，

　　所有易损部件的安装位置都预留了足够的操作空间，比如链条调节、轮胎更换、制动系统检修这些日常维护操作，不需要拆解大量车架结构就能完成，非常适合商用娱乐场地高频使用、快速维护的需求。另外车架的整体外轮廓尺寸控制也兼顾了运输与存储的便利性，没有突出的外伸结构，批量转运时可以多层叠放，减少仓储与运输的空间占用，外露的管体端部都做了封头处理，避免尖锐边角造成人员磕碰划伤，细节处理贴合商用场景的安全使用要求。
