油田固液分离用秋葵泥箱输送装置

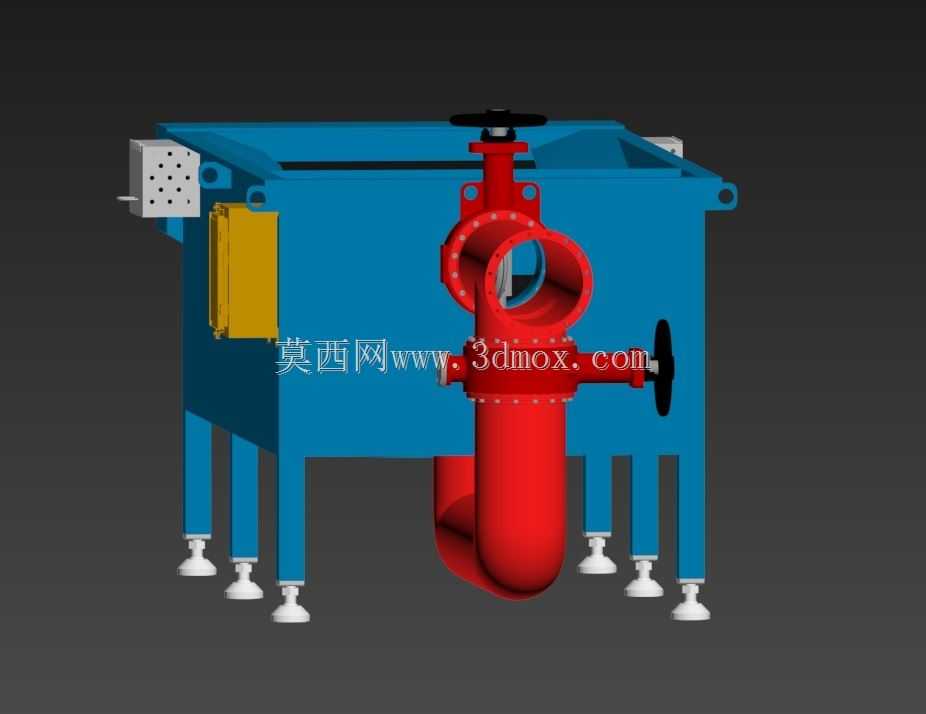

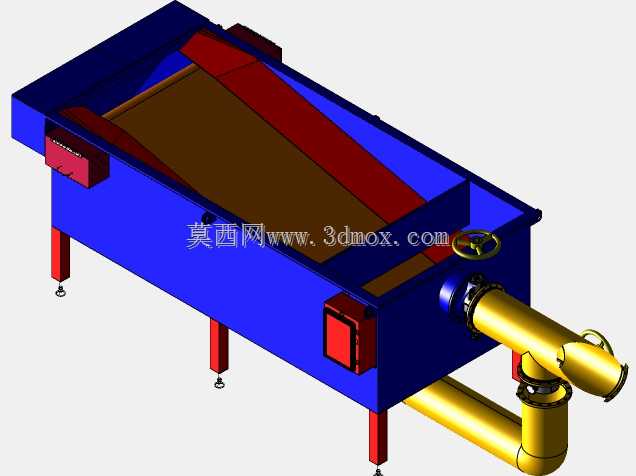

　　在陆上油田钻井、修井作业的固控流程末端，这类带输送结构的泥箱是衔接除砂除泥环节与废弃物归集的关键配套设备，很多现场作业人员习惯叫它秋葵泥盒，本质是针对钻井返出液里残留固相颗粒做最终截留分离的单元，区别于常规敞口沉砂池，它的全封闭结构能避免泥浆飞溅、岩屑散落带来的井场环保问题，尤其适合戈壁、滩涂这类环保管控严格的作业区块。从结构逻辑上看，设备主体采用倾斜式箱型腔体设计，进料端直接对接井场泥浆管汇的侧部出口，图中可见的红色管路上配置了两个手轮闸阀，分别控制进料通断与旁通回流，当设备需要检修或者临时切换流程时，不需要停钻就能完成管路切换，完全匹配油田连续作业的工况要求。腔体内部的倾斜筛面搭配内置输送带，被截留的泥砂、

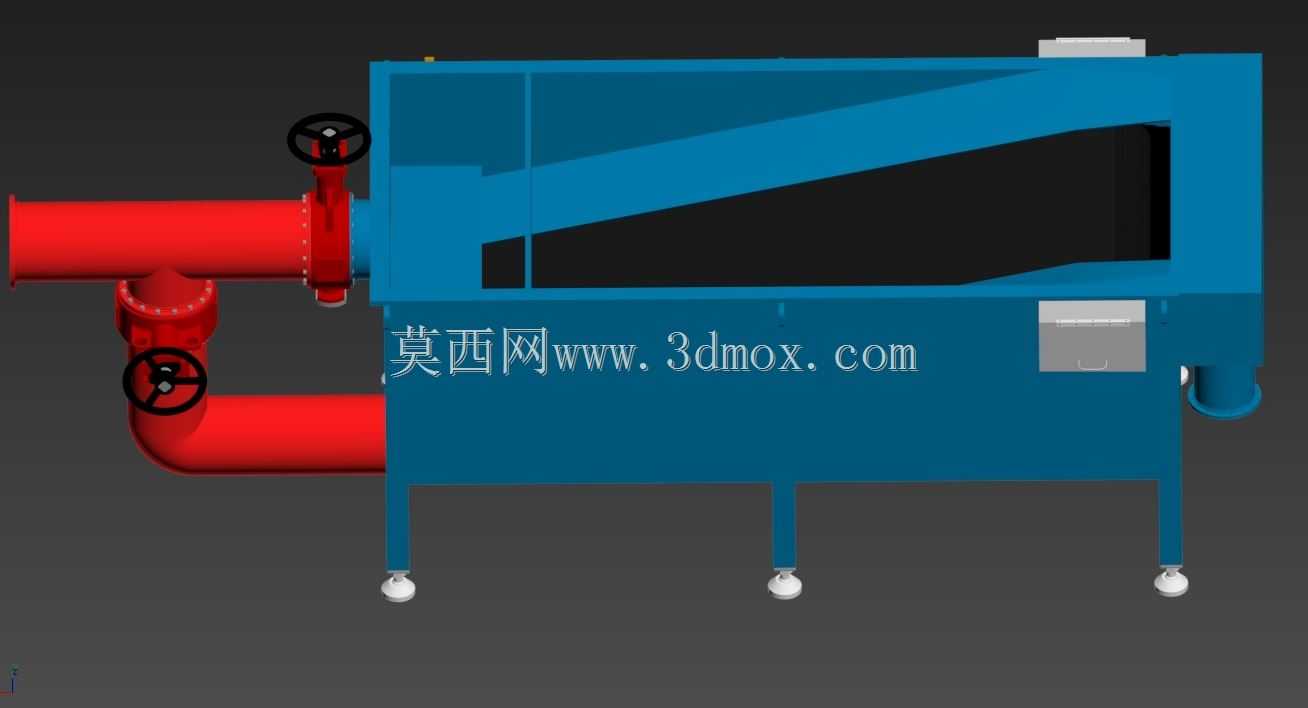

　　岩屑颗粒会顺着倾斜筛面滑落到输送带上，通过低速运转的带面直接输送到设备端部的排料口，直接落入下方的废弃物收集箱或者转运车辆，不需要人工定期清掏箱体内部积砂，相比传统沉砂箱能减少80%以上的人工清渣工作量。设计阶段首先要匹配井场泥浆管汇的通用安装高度，进料法兰的中心高和油田常用的12寸泥浆管汇架装高度保持一致，支腿采用可调式脚轮支撑，既可以在井场硬化地面上短距离推移调整位置，也能通过调节脚轮高度补偿地面不平整带来的安装偏差，保证设备整体水平度偏差不超过千分之三，避免输送带跑偏。箱体的倾斜角度经过反复校核，设置为18度，这个角度既能保证截留的固相颗粒靠自重顺利滑落到输送带上，又不会因为角度过大导致未充分分离的泥浆直接顺着筛面冲到排料口，

　　筛网的缝隙尺寸匹配油田固控流程末段的分离精度要求，能截留75微米以上的固相颗粒，和前端的振动筛、除砂器形成梯度分离配置，避免大颗粒进入后续泥浆循环系统磨损柱塞泵、缸套等部件。设备的侧面预留了观察窗口，日常巡检时不用打开箱盖就能直接观察内部筛面的积砂情况、输送带的运转状态，箱体顶部设置了两个检修口，当出现筛网破损、输送带卡滞的故障时，能快速打开检修口完成配件更换，不需要拆解整个箱体。管路连接端采用标准法兰接口，和井场现有泥浆管汇的法兰尺寸、压力等级完全匹配，现场安装时不需要额外加工过渡接头，对接完成后只需要做简单的密封试压就能投入使用。考虑到井场作业的露天环境，设备主体的外表面采用耐磨防腐涂层，能耐受泥浆、原油的腐蚀，

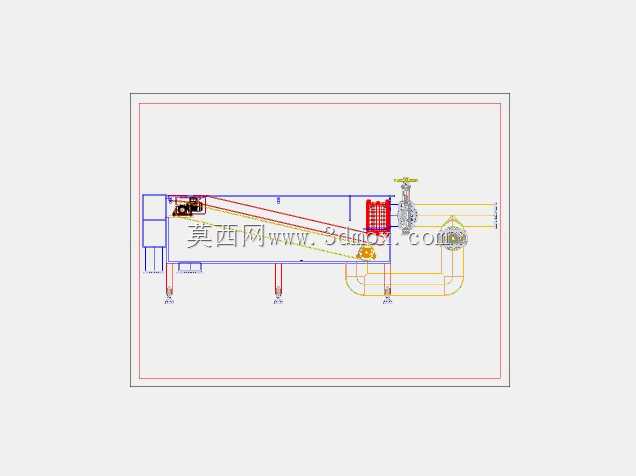

　　输送带选用耐油耐磨损的橡胶材质，长期接触含油泥浆也不会出现溶胀、开裂的问题，支腿部分做了加厚处理，能承受满箱泥浆加上积砂的总重量，不会出现支腿变形的情况。在实际作业流程里，这个设备通常布置在振动筛、除砂除泥器的下游，作为钻井液固相控制的最后一道把关环节，经过它处理后的泥浆固相含量能控制在0.5%以下，满足泥浆循环回用的要求，同时分离出来的干砂直接归集转运，能大幅降低井场废弃物处理的环保压力，相比传统的敞口沉砂池，它的占地面积更小，处理效率更高，不需要额外配置挖机定期清掏沉砂，在中小型钻井作业队的配套里适用性很强。设计建模的时候，要重点校核箱体的结构强度，尤其是进料端正对的箱体内壁，要做局部加厚处理，避免高速流动的泥浆长期冲刷导致壁面磨穿，输送带的驱动端设置在排料口一侧，张紧结构采用螺杆调节式，现场调整输送带张紧度的时候不需要拆卸护罩，操作十分便捷，闸阀的安装位置要预留足够的操作空间，保证作业人员戴劳保手套也能顺利转动手轮开关阀门，脚轮的承重等级要匹配设备满负荷运行时的总重量，避免推移过程中出现脚轮损坏的问题。
