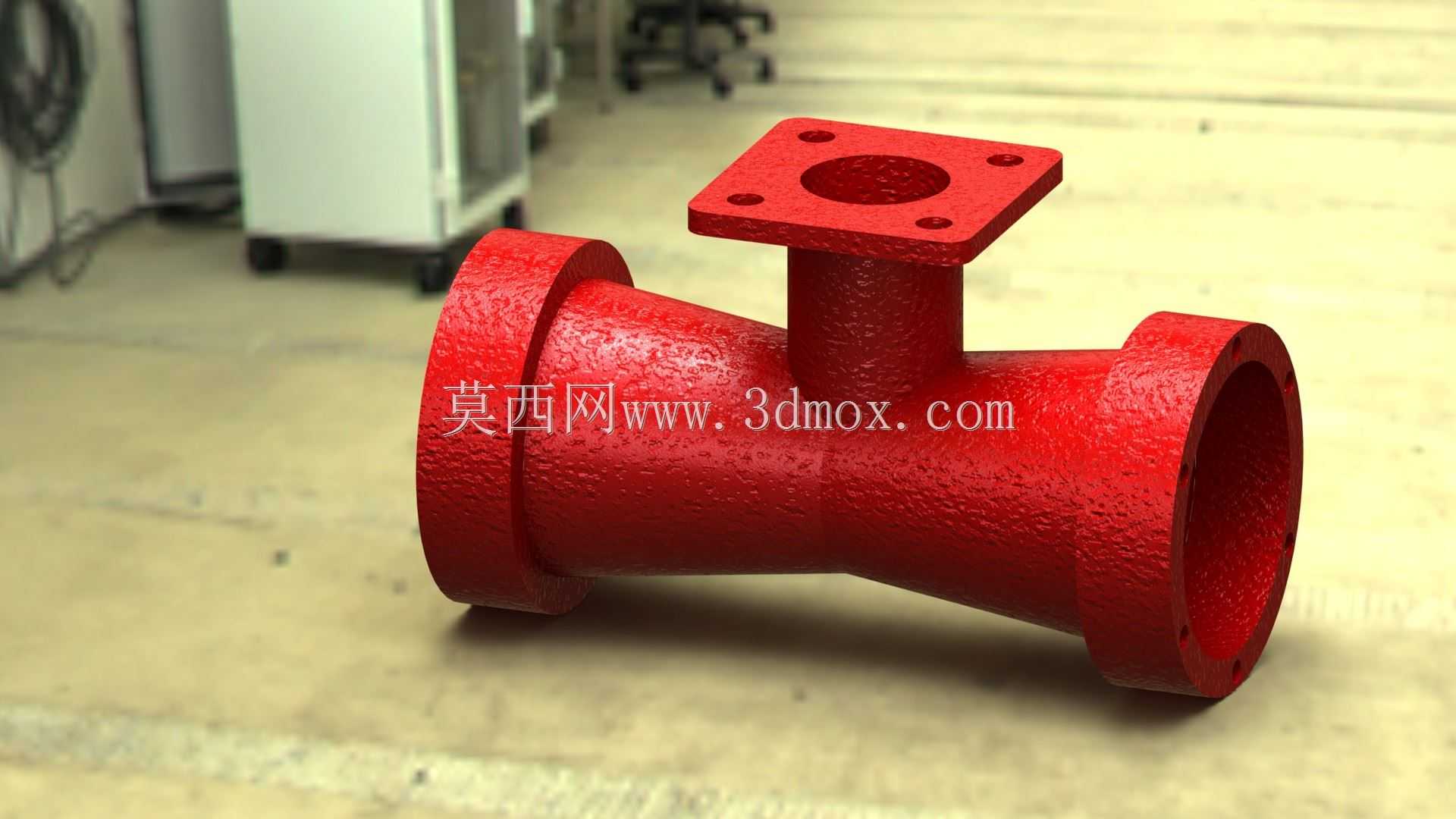

三通式法兰连接铸铁阀体结构

　　这款三通结构的流体控制构件，主要应用在工业流体输送管网的支路分流、合流工况场景，常见于市政给排水管线、工厂循环水系统、暖通空调输配管网、小型化工介质输送支路中，承担管路中介质流向切换、支路分流输送的作用，相比两通阀件可减少管路中弯头、接头的使用数量，降低管网整体泄漏点，同时缩减管路安装的空间占用。从实际使用场景来看，这类带法兰连接端的三通阀体，适配公称压力1.6MPa及以下的低压输送工况，可输送常温清水、无强腐蚀性的工业流体，安装时无需额外焊接转接接头，直接通过法兰盘与对应通径的管路法兰配对，加装密封垫片后穿入螺栓紧固即可完成装配，后期维护拆卸也更为便捷，适合需要定期检修清理管路内部杂质的工况。

　　在功能特性上，该阀体采用等径三通的流道设计，三个接口的通径保持一致，可保证分流、合流时介质流速平稳，避免通径突变造成的局部阻力骤升，减少管路输送过程中的压力损失；阀体顶部的方形法兰结构用于安装阀杆驱动组件，法兰面预留的四个螺栓孔可直接适配标准方形安装法兰的驱动执行件，不管是手动转轮驱动还是小型气动执行机构都可直接匹配安装，无需额外加工转接法兰。阀体外部做了粗糙的防锈涂覆处理，涂层附着力强，可适应车间、室外管网等多尘、易受潮的安装环境，避免铸铁基体长期接触水汽产生锈蚀，延长构件的实际使用寿命。

　　从设计思路层面拆解，建模时优先保证流道内壁的顺滑过渡，三个接口交汇处的内壁做了圆弧过渡处理，避免直角结构造成的介质紊流，同时减少介质中固体杂质在拐角处的沉积，降低管路堵塞的概率；两端的圆形连接法兰，法兰端面加工有密封面凸台，可在安装时压紧密封垫片，保证连接位置的密封性能，法兰盘上的螺栓孔采用均匀圆周排布，适配标准法兰的螺栓孔位规范，安装时无需刻意调整角度即可对准孔位。顶部方形法兰的位置设置在三通交汇处的正上方，可保证阀瓣、阀杆组件安装后正对流道交汇处，启闭过程中阀瓣运动轨迹与流道中心线重合，避免阀瓣偏磨造成的密封失效问题。

　　关于外形尺寸与安装边界，该阀体两端圆形法兰的外径与同通径标准平焊法兰尺寸保持一致，法兰厚度满足低压工况下的结构强度要求，安装时两管端法兰之间预留的安装间隙控制在垫片厚度加2-3mm即可，无需预留过大的操作空间；顶部方形法兰的安装面距离阀体流道中心线的高度经过优化，既保证阀瓣有足够的升降行程实现全开全闭，又不会因为整体高度过高造成安装后上部空间不足，在狭窄的管廊、设备夹层内安装时，可提前根据该高度尺寸预留上部操作空间，方便后期手动操作或者执行机构的检修维护。阀体整体的结构壁厚经过强度校核，可承受额定压力下的水锤冲击，不会因为瞬时压力升高造成阀体开裂，三个连接端的同轴度、法兰面与流道的垂直度都控制在机械加工标准公差范围内，安装后不会出现管路错位、密封面压合不严的问题。
