汽车用Z型折弯安装固定连接支架

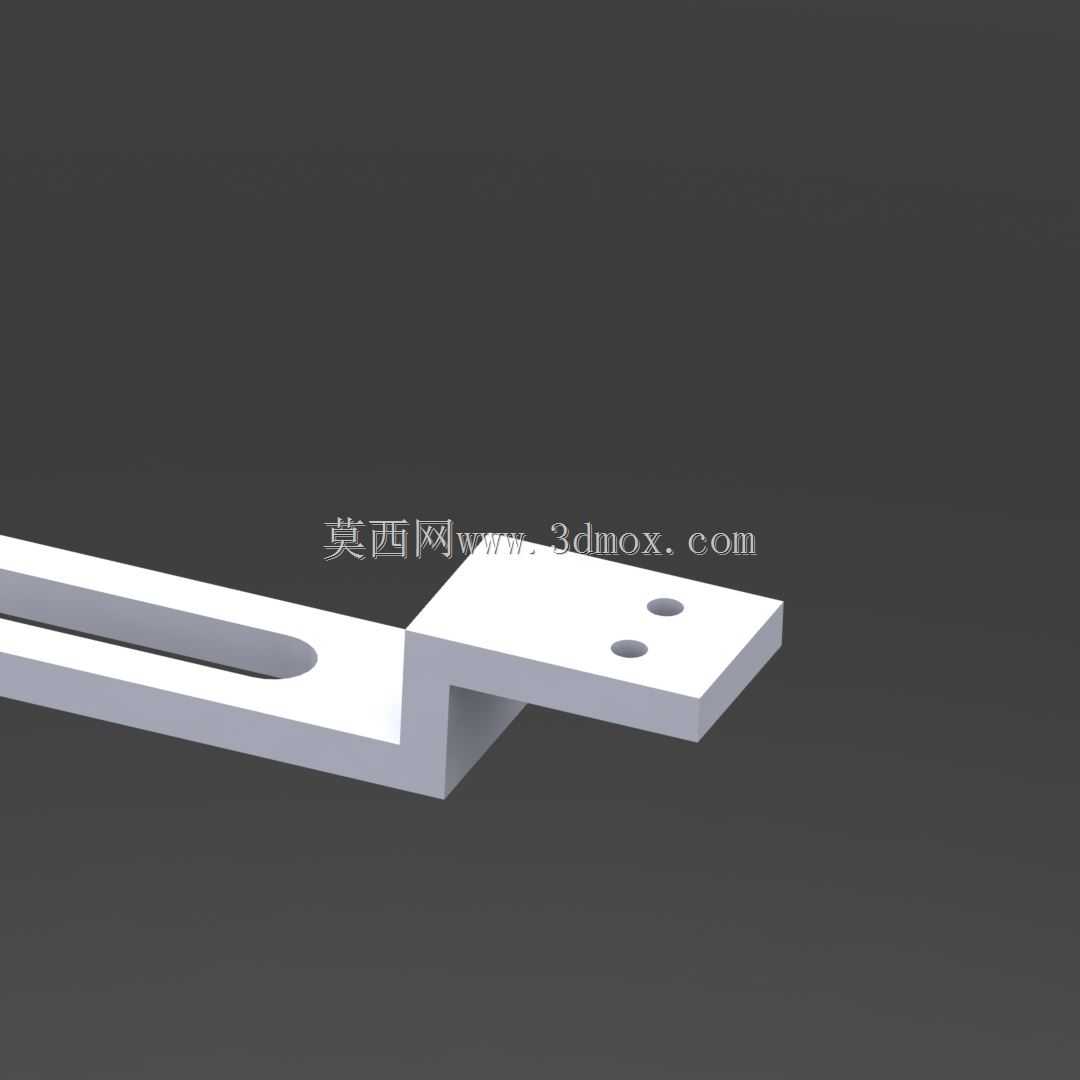

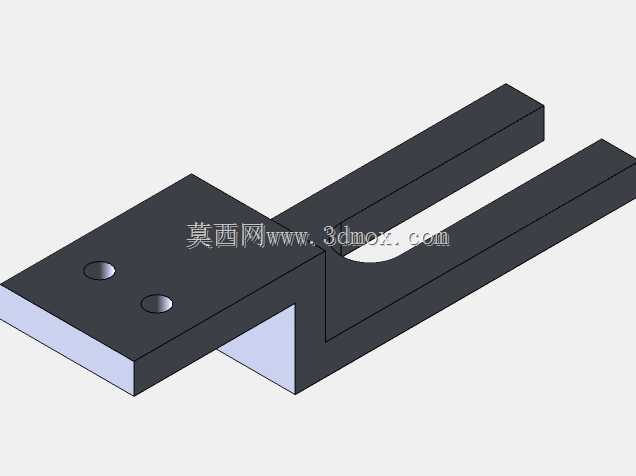

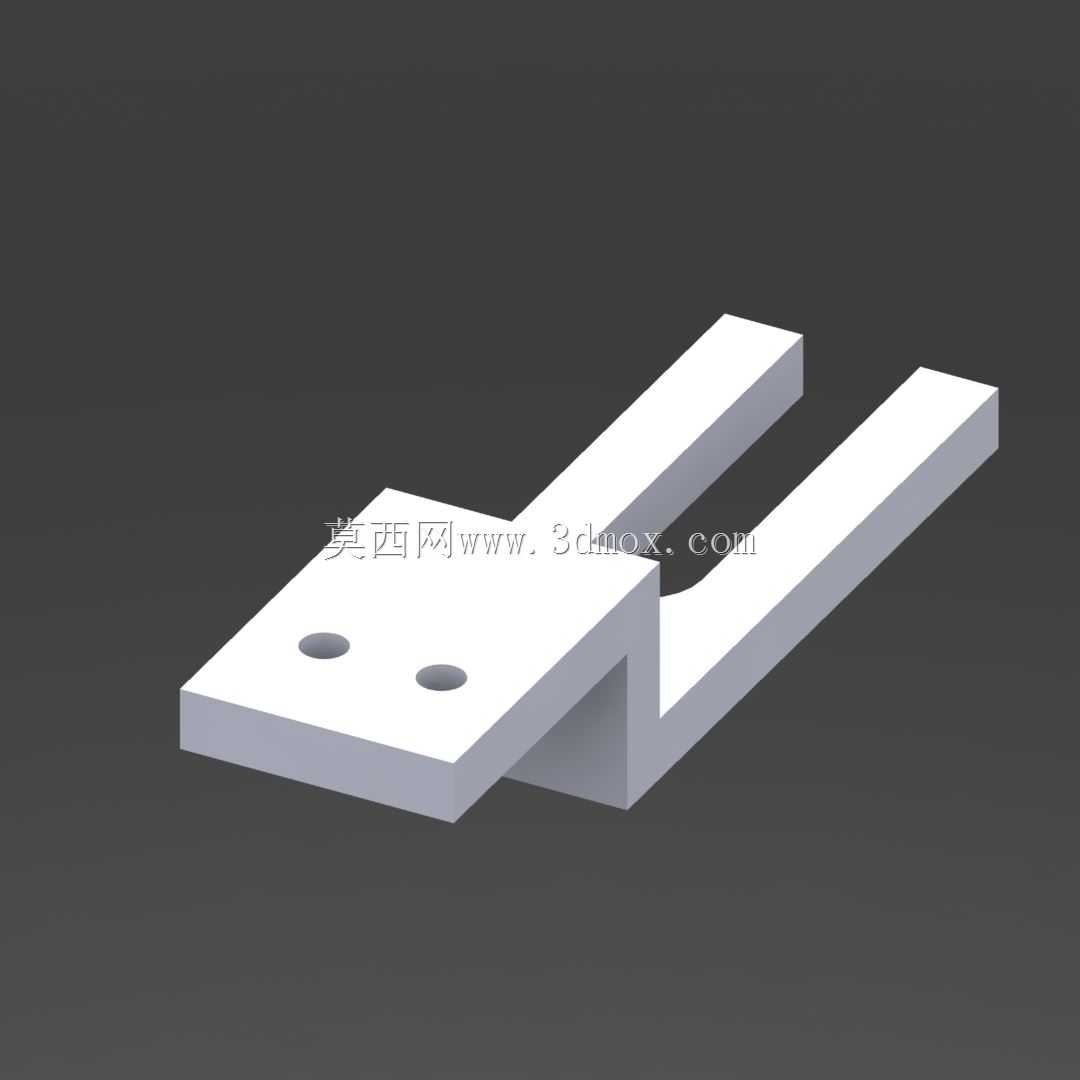

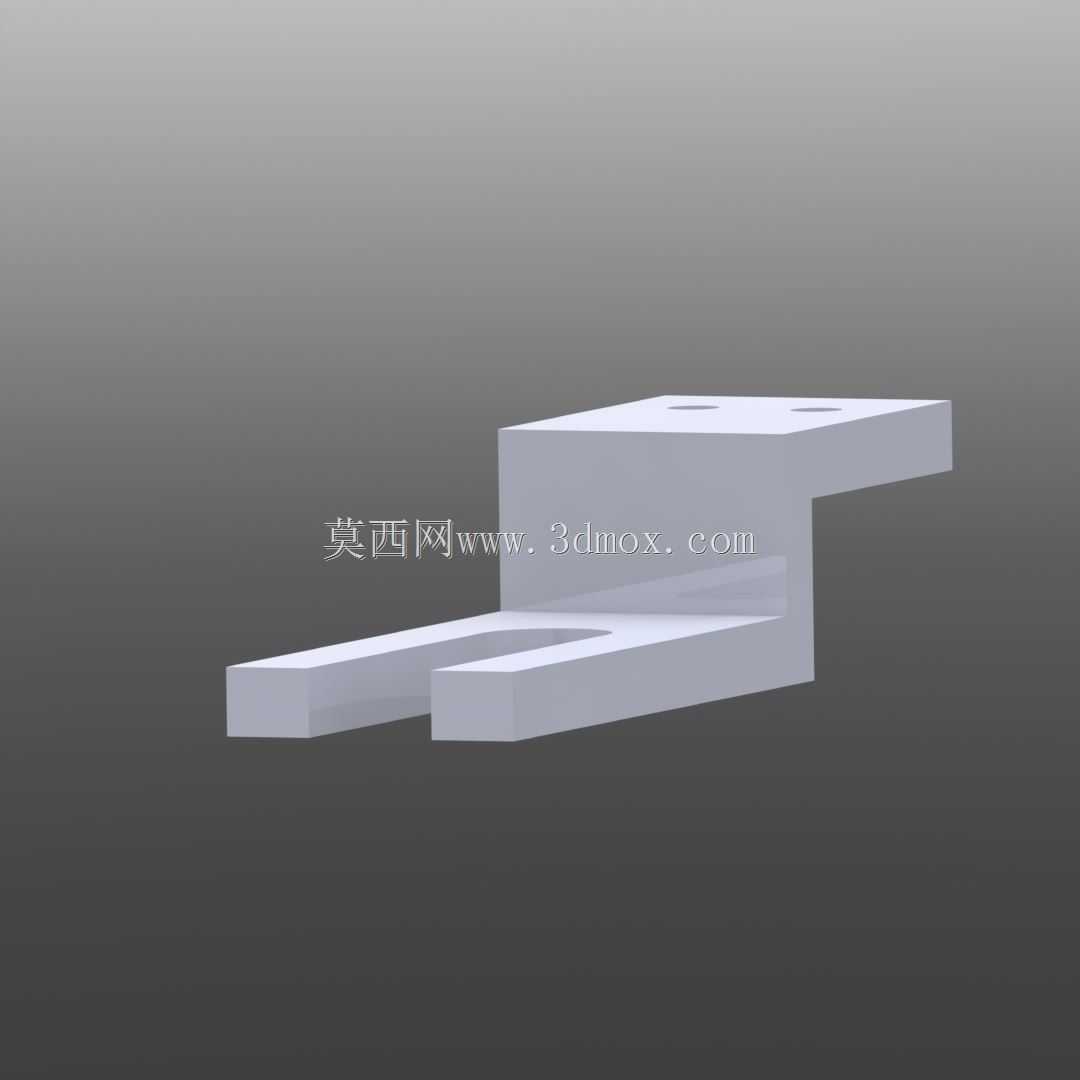

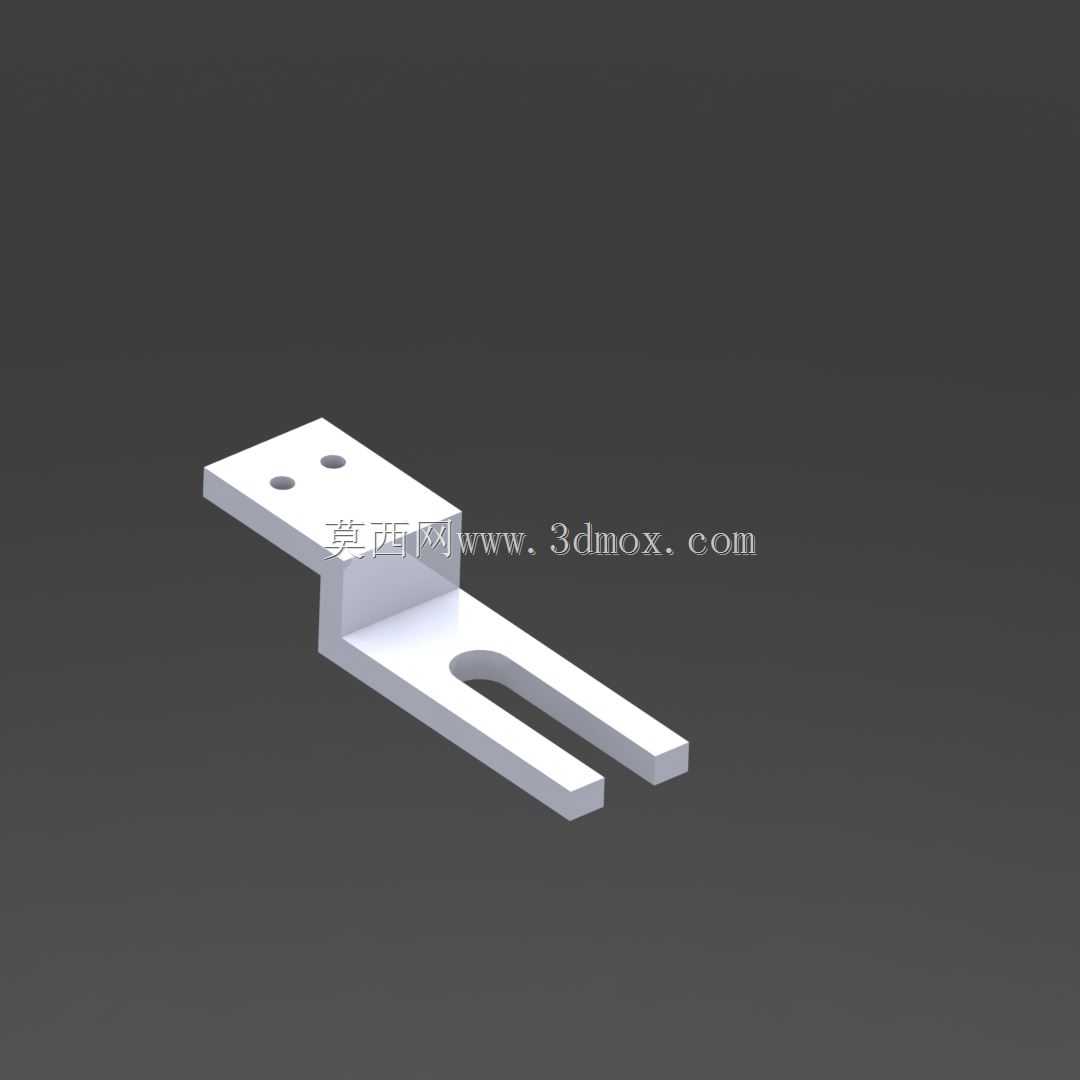

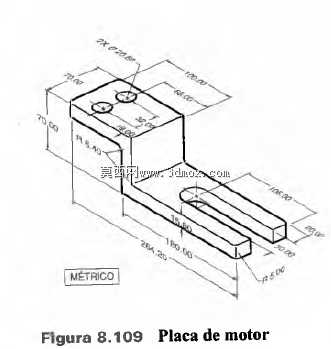

　　这类Z型折弯支架在汽车装配场景中应用十分广泛，常见于车身内饰板固定、线束排布支撑、小型车载附属部件的安装定位环节，也可在工业设备的电控箱内部走线、钣金柜体内部元器件托装场景中作为适配连接件使用。从结构形态来看，零件整体采用单折边Z型构型，一端为带长圆形调节槽的平直安装段，另一端为带两个同轴圆孔的垂直安装面，中间通过90度直角折弯段完成两个安装面的空间错位衔接，这种构型能够有效补偿两个安装基面之间的高度差，避免装配时额外加装垫块调整间隙，减少装配工序的零件数量。长圆形调节槽的设计，主要是为了抵消安装孔位的加工公差，在现场装配时可以沿槽长方向微调安装位置，降低对基座孔位加工精度的要求，尤其适配汽车焊装环节中存在一定位置偏差的预装基面，

　　减少因孔位错位导致的装配返工。另一端的两个圆孔为标准紧固件过孔，可配合螺栓、自攻螺钉完成对面部件的锁紧固定，孔位间距按照常用车载小型部件的安装孔距设计，能够直接适配多数常规车载传感器、线束固定卡扣、内饰卡扣底座的安装需求。设计这类冲压支架时，首先要确认折弯处的内R角取值，通常按照板材厚度的0.2-0.5倍设置内R，避免折弯时出现应力集中导致的开裂问题，同时要核算折弯回弹量，根据选用的板材材质（常见为冷轧钢板、镀锌钢板或者铝合金薄板）调整折弯角度补偿值，保证两个安装面的平行度与垂直度满足装配要求。板材厚度的选择需要结合实际承重需求确定，常规车载内饰固定场景选用1-2mm厚度的冷轧板即可满足强度要求，如果用于承托重量稍大的车载电控模块，

　　则需要适当增加板厚，同时在折弯处增加加强压筋，提升整体抗变形能力。安装边界方面，带长槽的平直段长度需要满足调节行程的需求，通常槽长设置为安装螺栓直径的3-4倍，预留足够的位置调整余量，槽的宽度比螺栓公称直径大0.2-0.5mm，保证螺栓能够顺利穿入同时不会出现过大的配合间隙。垂直安装段的两个圆孔中心距需要严格匹配所固定部件的安装孔距，孔边到折弯边的距离要大于板材厚度的1.5倍，避免折弯时孔位出现拉伸变形。整个零件的边缘都需要做去毛刺处理，尤其是汽车内部使用的支架，要避免锐边割伤车载线束或者装配人员的手部，表面处理通常采用镀锌或者喷塑工艺，提升耐锈蚀能力，适配汽车内部多温变、多凝露的使用环境。在实际建模过程中，

　　需要优先绘制平板状态下的展开轮廓，确认所有孔位、槽位在平板状态下的位置精度，再通过折弯特征生成最终的三维形态，同时要验证折弯过程中是否存在孔位位于折弯变形区的情况，如果孔位距离折弯线过近，需要调整孔位位置或者在折弯处预先加工止裂槽，防止折弯时孔位被拉变形。这类支架虽然结构简单，但在整车装配中用量很大，每一处结构细节的优化都能降低整车的装配成本，减少售后环节的部件松动、异响问题，比如在长槽的边缘增加小的沉台结构，能够在螺栓锁紧时增加摩擦力，防止车辆长期振动导致支架移位；垂直安装面的背面增加小的定位凸点，能够在装配时快速对准部件的安装孔位，提升装配效率。
