钣金折弯式平扎角连接固定结构件

　　在电气线路布设、轻型金属构件拼接、线束捆扎定位这类日常工程作业场景里，平扎角这类小构件的使用频率其实远高于很多人的认知，它不像大型结构件那样占据视觉重心，却在很多需要局部限位、辅助捆扎、边角连接的位置承担着不可替代的作用。很多刚入行的结构设计人员容易忽略这类小零件的结构合理性，往往在实际装配时才发现，要么扎带穿过的间隙预留不足，要么安装孔位和固定面的贴合度不够，导致后期线束固定松垮、边角连接错位，反而要花更多时间去整改。

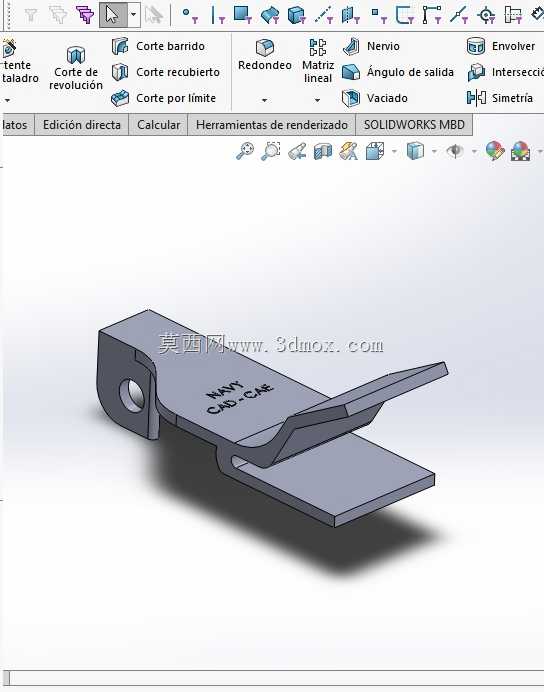

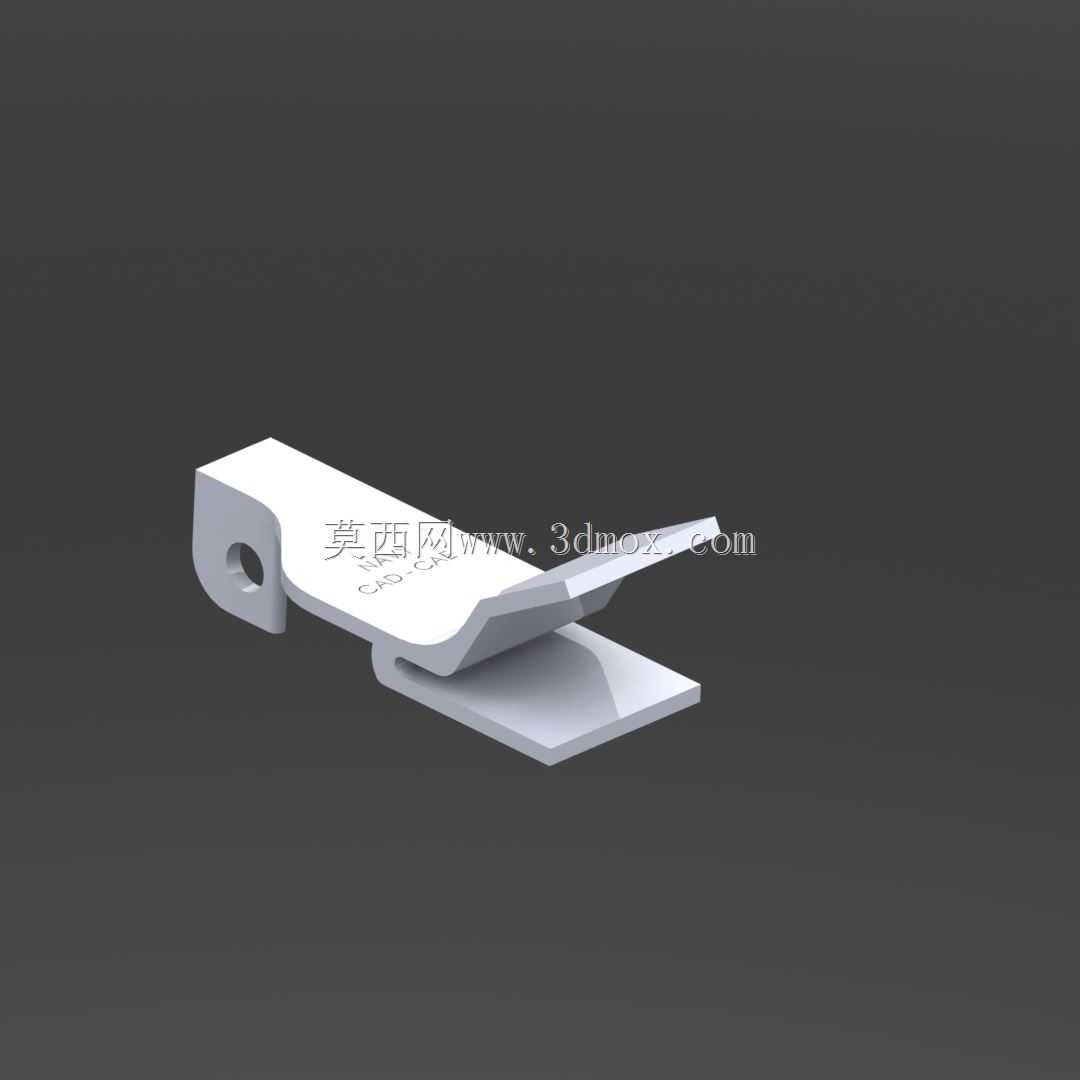

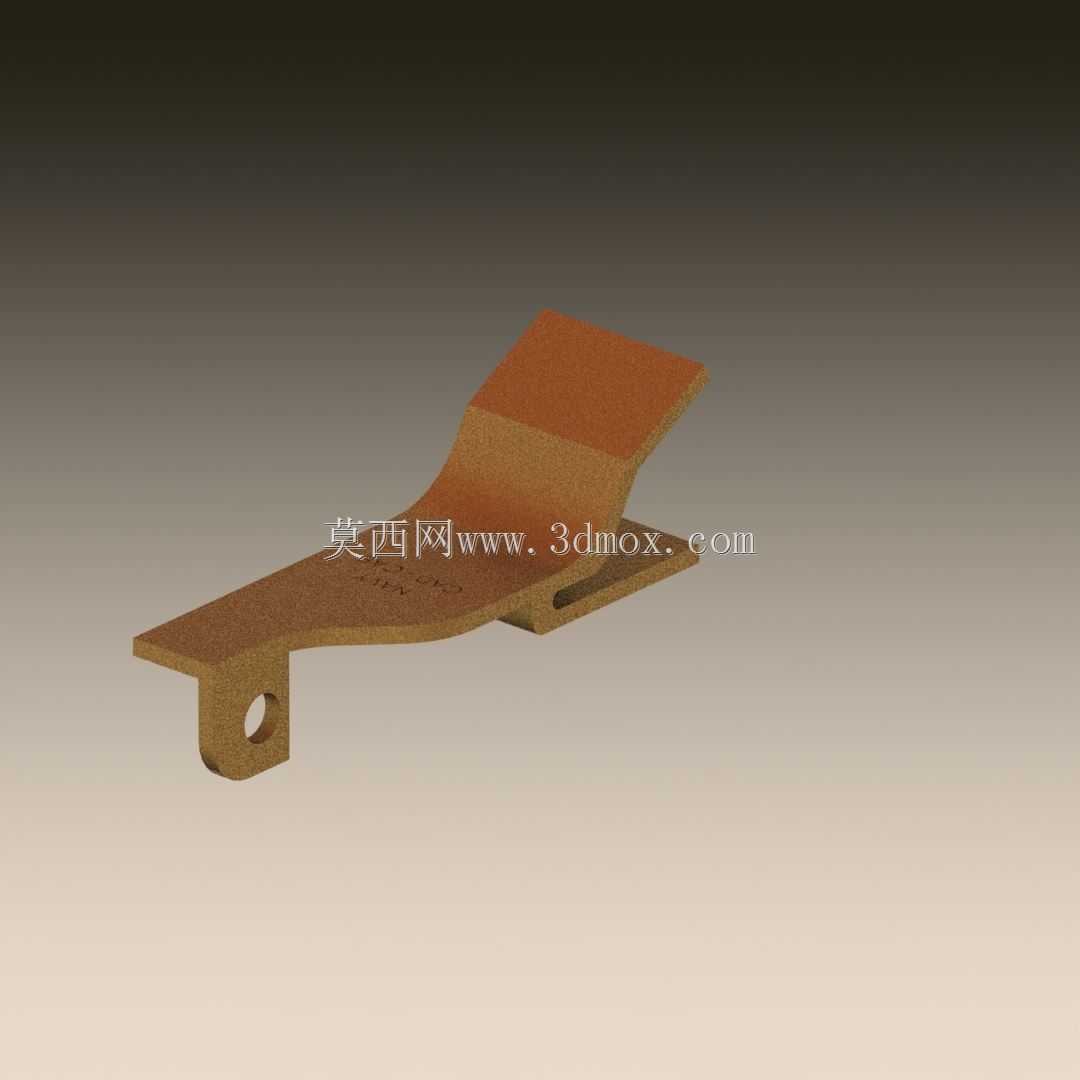

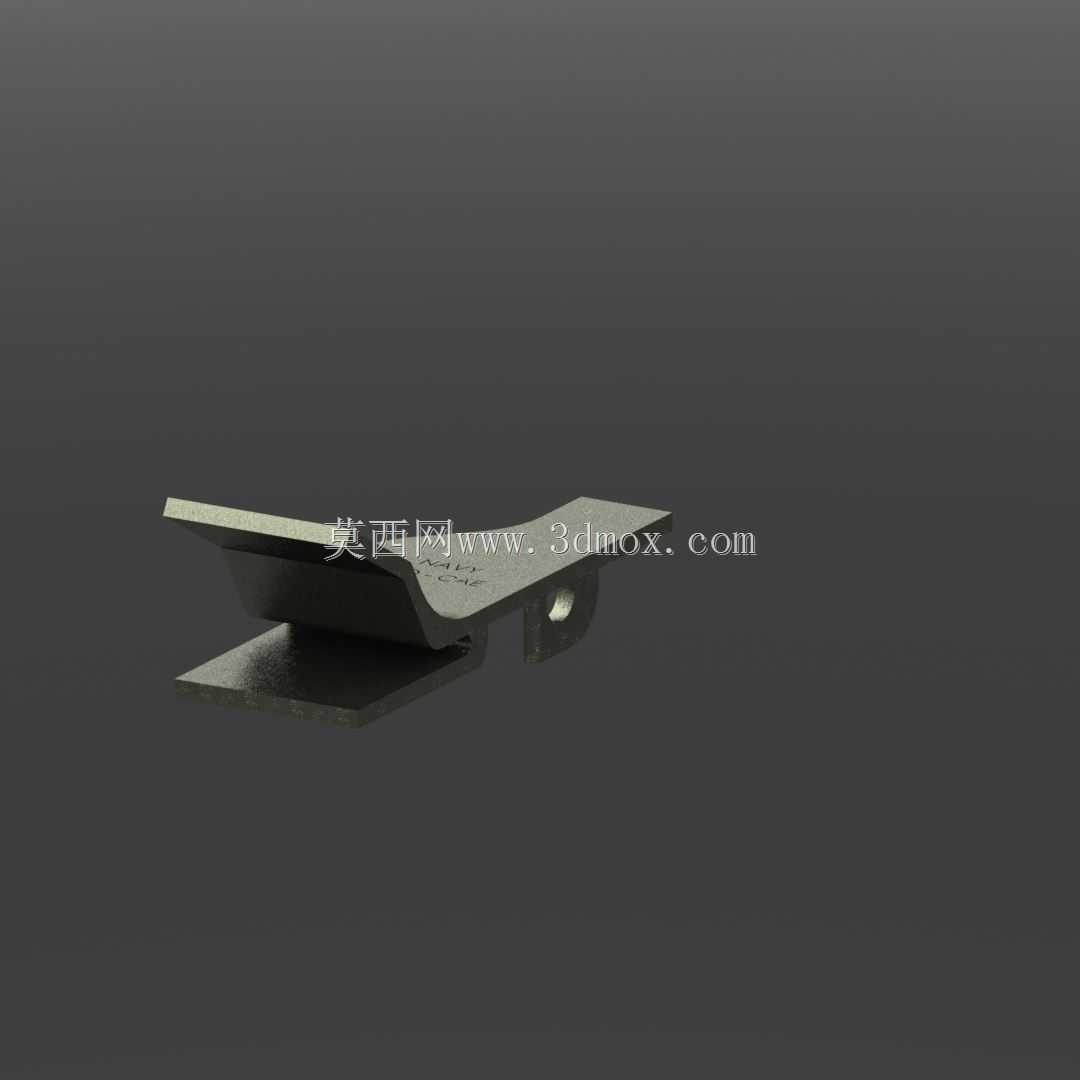

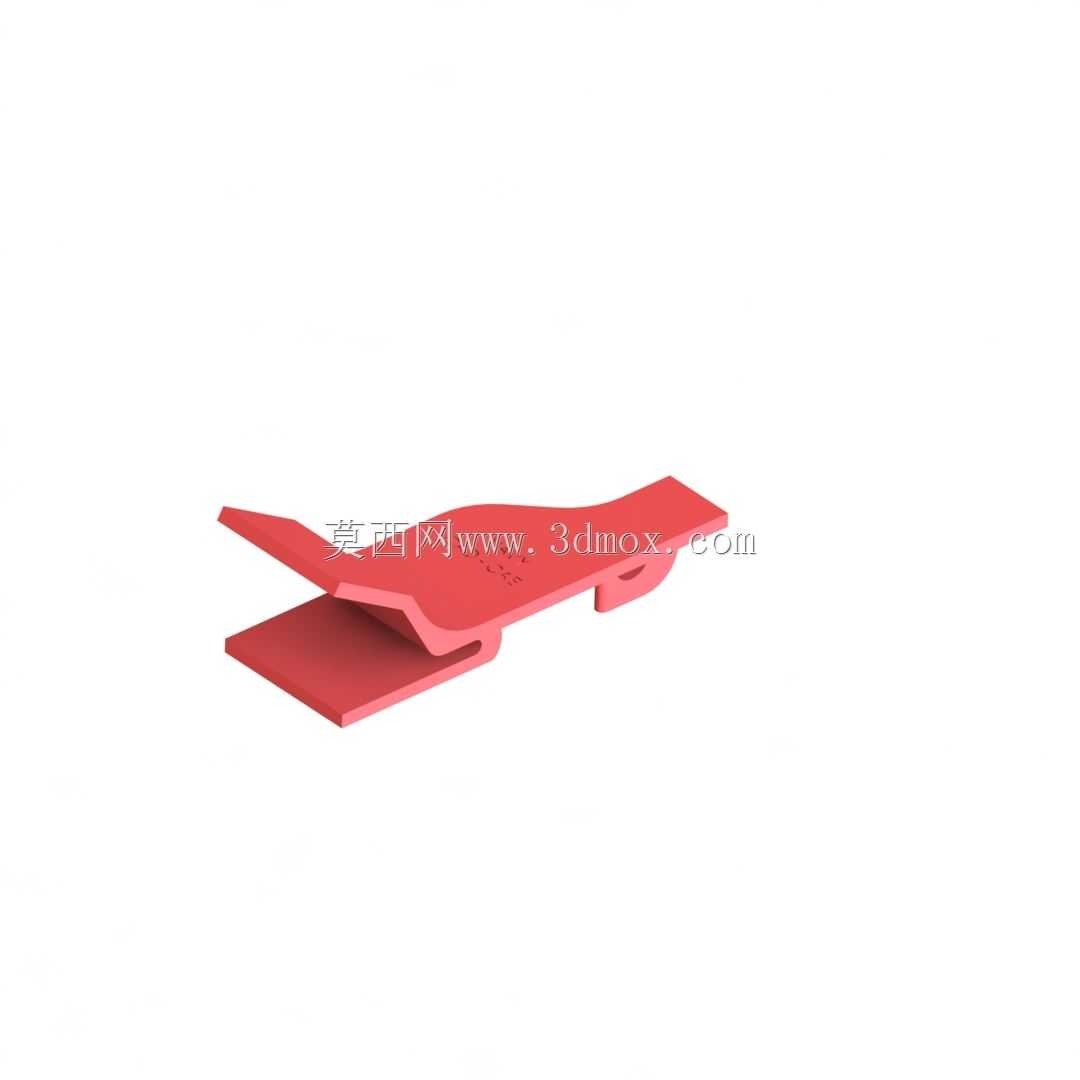

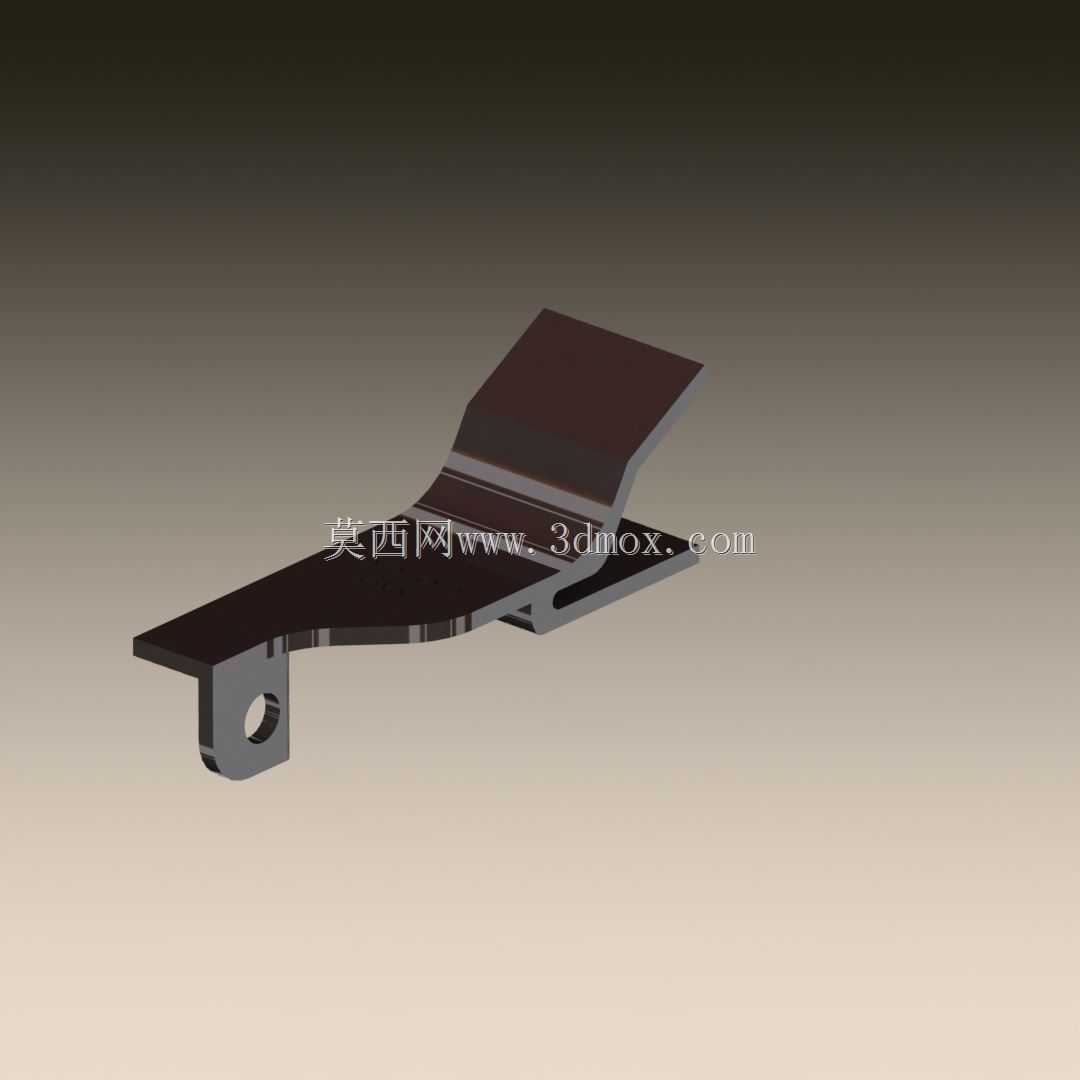

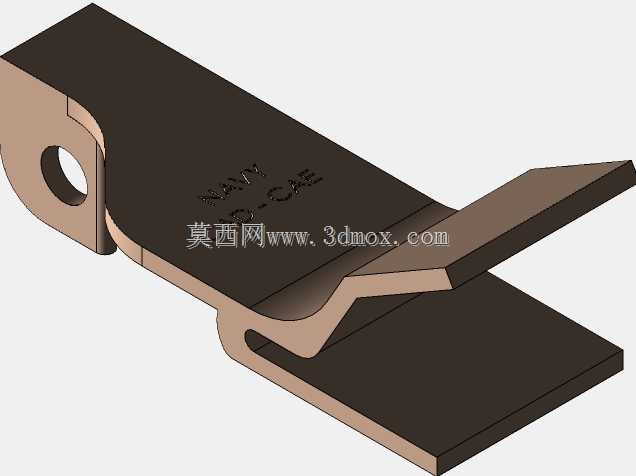

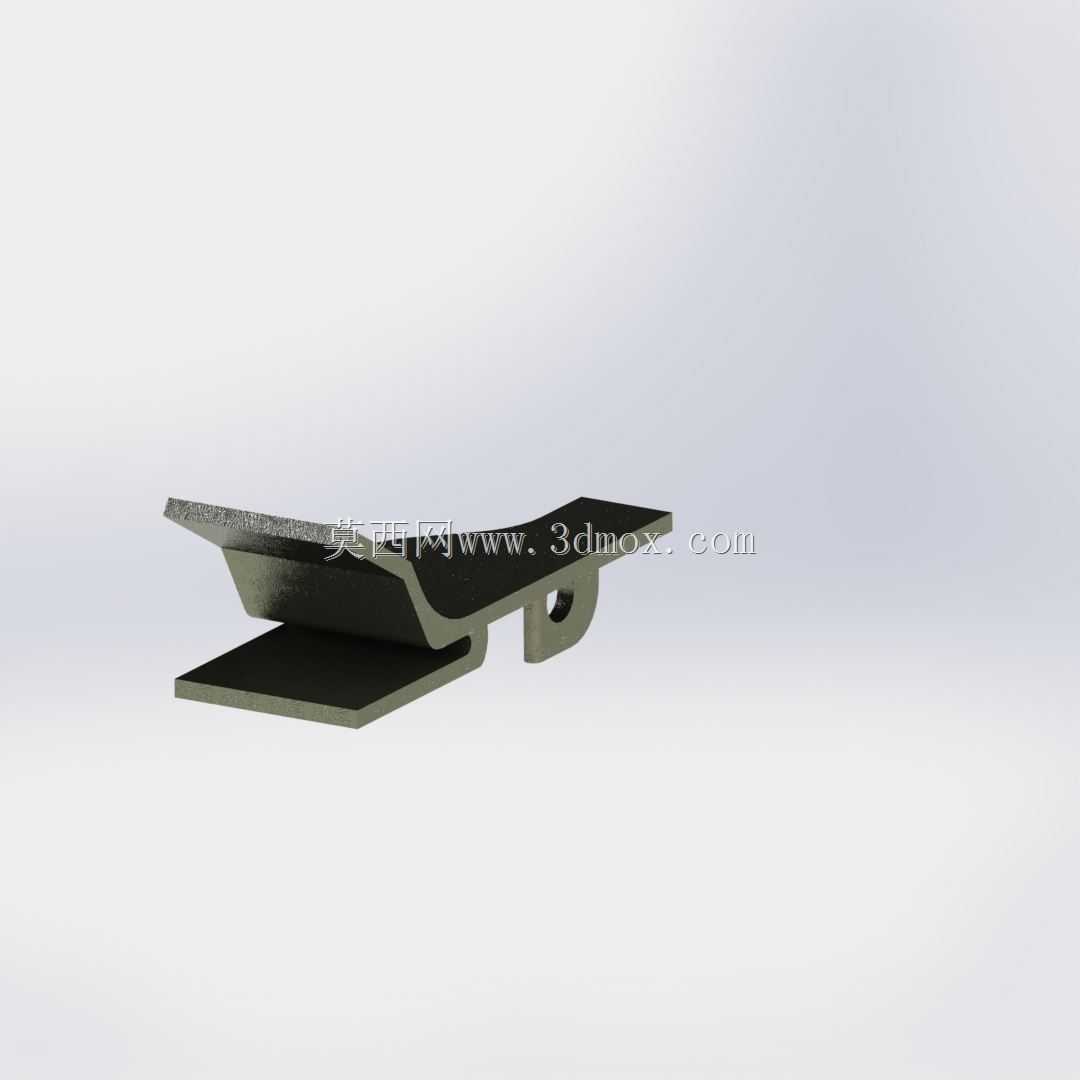

　　从结构本身来看，这个平扎角采用一体化钣金折弯工艺成型，没有额外的拼接焊缝，整体结构的一致性更好，批量生产时的尺寸稳定性也更容易控制。构件一端设计有带通孔的安装耳，这个通孔的尺寸是按照常规自攻螺钉、小规格螺栓的安装边界预留的，安装耳和主体固定面之间做了小角度的折弯过渡，既保证安装时螺钉有足够的操作空间，也能让构件贴装在基材表面时不会因为折弯应力出现翘边。主体的扎带限位槽做了翻边处理，边缘没有尖锐的冲裁毛刺，不管是穿尼龙扎带还是金属扎带，都不会在捆扎拉紧时割伤扎带本体，避免长期使用后扎带断裂导致固定失效。

　　设计这类构件的时候，首先要考虑的是实际安装场景的边界条件：如果是用在电气柜内部的线束固定，构件的整体厚度不能过厚，否则会占用柜内有限的布线空间，同时安装孔的位置要避开柜体内的加强筋、走线槽的预设位置；如果是用在户外轻型金属结构的边角捆扎，就要在折弯处预留足够的抗变形余量，避免长期受风力振动、温度变化导致钣金疲劳开裂。这个平扎角的折弯半径是按照钣金材料的延展率做的合理取值，既不会因为折弯半径过小导致折弯处出现裂纹，也不会因为半径过大导致构件和安装面之间出现不必要的间隙，影响固定的稳定性。

　　从安装适配性来说，这个构件的固定面做了平面度处理，贴装在平整的金属板、PVC板材表面时能够完全贴合，不会出现局部悬空的情况，拧紧固定螺钉的时候也不会因为受力不均导致构件变形。扎带穿过的槽口宽度做了加宽处理，能够兼容不同宽度的常规扎带，不管是捆扎单根粗线束还是多根细线缆，都能顺利穿入扎带完成捆扎。构件的边角都做了倒钝处理，安装和后期维护的时候不会划伤操作人员的手部，也不会刮破线束的绝缘层，这一点在电气布线场景里尤为重要——很多电气故障的诱因就是固定件的尖锐边角磨破线缆绝缘层，导致短路或者漏电。

　　在实际选型应用的时候，还要注意构件的承重边界：这类平扎角主要承担的是辅助固定、限位捆扎的作用，不能作为主要的承重连接构件使用，如果需要固定重量较大的线束或者构件，就要搭配额外的承重支架，不能仅靠这个平扎角承载。另外在不同的使用环境下，还要匹配对应的表面处理工艺，比如在潮湿的户外环境使用，需要做镀锌或者喷塑处理提升防锈能力；在有腐蚀介质的化工场景使用，就要选用不锈钢材质的同结构构件，避免腐蚀失效。很多设计人员在做三维建模的时候，容易把这类小构件的结构做的过于理想化，要么忽略了钣金折弯的工艺回弹量，导致生产出来的构件角度偏差，要么没有预留扎带的装配间隙，导致实际使用时扎带无法顺利穿入，这个模型在结构设计时就充分考虑了这些工艺细节，折弯角度预留了合理的回弹补偿，槽口尺寸也按照实际扎带的装配公差做了余量预留，不管是用来做装配模拟，还是作为钣金加工的参考原型，都能直接对接实际生产需求，不需要再做过多的结构调整。

　　从结构强度的角度来看，一体化折弯的结构比焊接拼接的同类型构件抗疲劳性能更好，因为焊接位置容易出现应力集中，长期受振动载荷的话容易在焊道位置开裂，而一体化成型的构件应力分布更均匀，在长期受振动的设备内部使用时，使用寿命会更长。安装耳的位置做了局部的加强压型，虽然只是很小的一道压筋，却能大幅提升安装孔位置的结构强度，拧紧螺钉的时候不会因为压力过大导致安装耳变形，这也是很多新手设计时容易忽略的细节——往往觉得小零件不需要做加强结构，实际装配时才发现稍微用力拧紧螺钉，构件就出现变形，导致固定失效。
